垂直对齐 - 使用方法

如何使用垂直对齐应用程序

1. 打开项目：首先在平板上打开任意项目。
2. 打开应用程序：从主屏幕或CAD视图的侧边菜单中打开垂直对齐应用程序。
   • 如果主屏幕上没有该应用程序，请选择添加快捷方式并添加垂直对齐应用程序。
3. 选择第一个点（基准点）：使用直接测量（激光）或现有的控制点或放样点测量垂直表面上的第一个点。
   • 选择三个三角形图标以将此点设为基准点。
   • 此基准点用作所有后续测量的垂直参考。
4. 测量其他点：将摄像头移动到同一垂直表面的下一个点，读取测量值和修正值。
   • HD（水平距离）：从基准点的真实垂直线到当前测量点的水平距离。
   • SD（斜距）：从基准点到当前测量点的直接斜距。
   • dH（高度差）：基准点与当前测量点之间的真实垂直高度差。
5. 显示以下修正值：
   • 右 / 左：
     • “右”表示测量点位于基准点左侧，需按显示的数值向右修正。
     • “左”表示测量点位于基准点右侧，需按显示的数值向左修正。
   • 前 / 后：
     • “前”表示测量点靠近全站仪，需按显示数值向远离全站仪方向移动。
     • “后”表示测量点远离全站仪，需按显示数值向靠近全站仪方向移动。
6. 对所有需检查垂直对齐的点重复此步骤。

垂直对齐应用快捷图标：

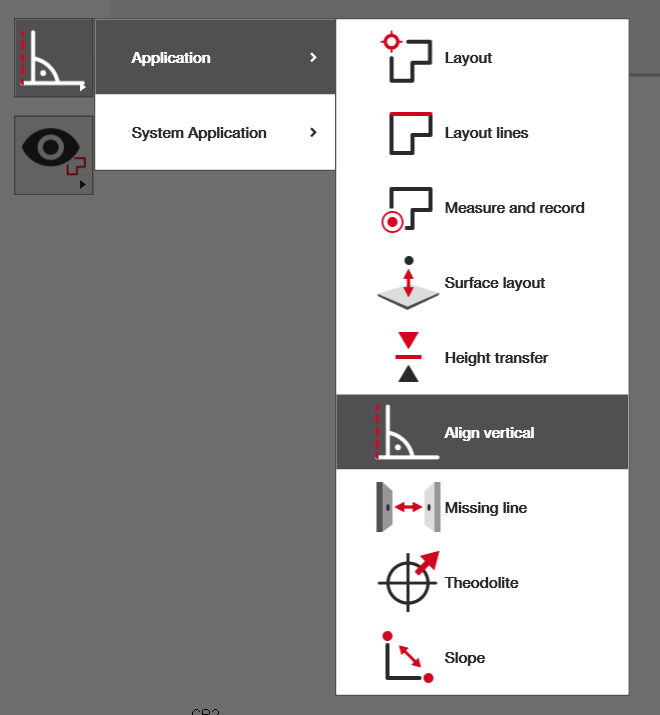

从CAD视图侧边菜单选择垂直对齐应用：

选择垂直对齐应用后显示的CAD视图：

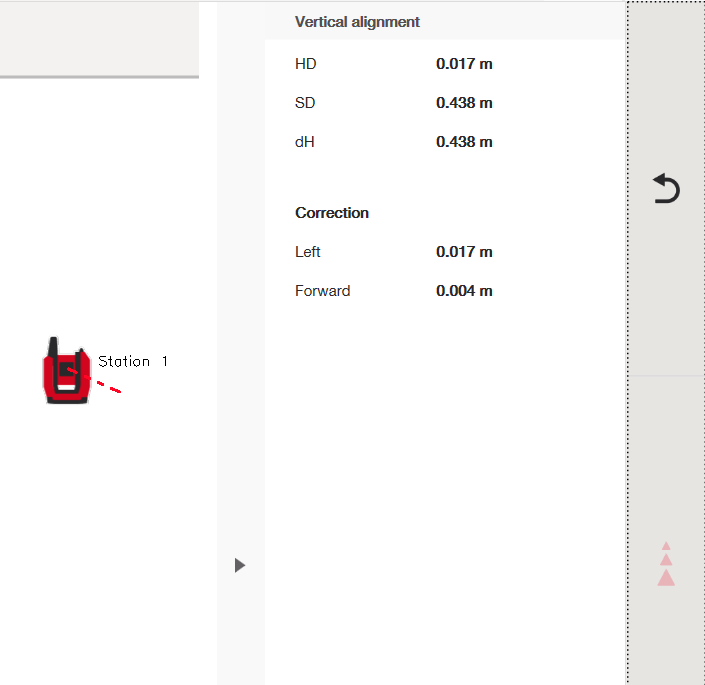

测量第二点后显示的修正值：

• 右 / 左：
  • “右”表示测量点位于基准点左侧，需按显示的数值向右修正。
  • “左”表示测量点位于基准点右侧，需按显示的数值向左修正。
• 前 / 后：
  • “前”表示测量点靠近全站仪，需按显示数值向远离全站仪方向移动。
  • “后”表示测量点远离全站仪，需按显示数值向靠近全站仪方向移动。

测量说明：

P1为基准点，P2为当前第二点的测量值

• HD（水平距离）： 从基准点真实垂直线到当前测量点的水平距离。（P* 到 P2）
• SD（斜距）： 从基准点到当前测量点的直接斜距。（P1 到 P2）
• dH（高度差）： 基准点与当前测量点间的真实垂直高度差。（P1 到 P*）

垂直对齐应用示例

垂直对齐应用常用于安装和施工任务中验证垂直精度。

示例1：检查墙体垂直度

该应用可用于验证墙体各点是否垂直对齐。

• 将基准点设在墙底部
• 测量更高处的其他点
• 查看修正值以识别偏差

这有助于确保墙体垂直。

示例2：校验柱子或立柱的垂直对齐

可检查柱子或立柱的垂直对齐情况。

• 将基准点设在柱子底部
• 测量柱子高度上的点
• 利用修正值判断是否需要调整

示例3：对齐立面元素

该应用可用于验证立面板或结构元素的垂直对齐情况。

• 在第一个面板上设定基准点
• 测量相邻面板上的点
• 比较修正值，确保垂直对齐一致

示例4：检查管道或竖井的垂直安装

可在安装过程中检查垂直的管道、竖井或风管。

• 测量下方参考点
• 测量安装过程中更高的点
• 利用修正值确认垂直安装

示例5：质量控制与验证

垂直对齐适合快速质量检查。

• 及早发现偏差
• 通过立即修正对齐问题减少返工
