概述
HCL中的摄像头视图提供来自PLT的实时视觉画面，以支持精准定位、对准、检查和验证任务。
PLT 300和PLT 400均采用相同的核心摄像头视图概念，而PLT 400则增加了更多配置和覆盖选项，以满足更高级的使用场景。
要打开摄像头视图，请打开View CAD应用程序，然后点击屏幕顶部的摄像头图标。
摄像头图标示例：如果显示锁定符号，表示设备已锁定目标

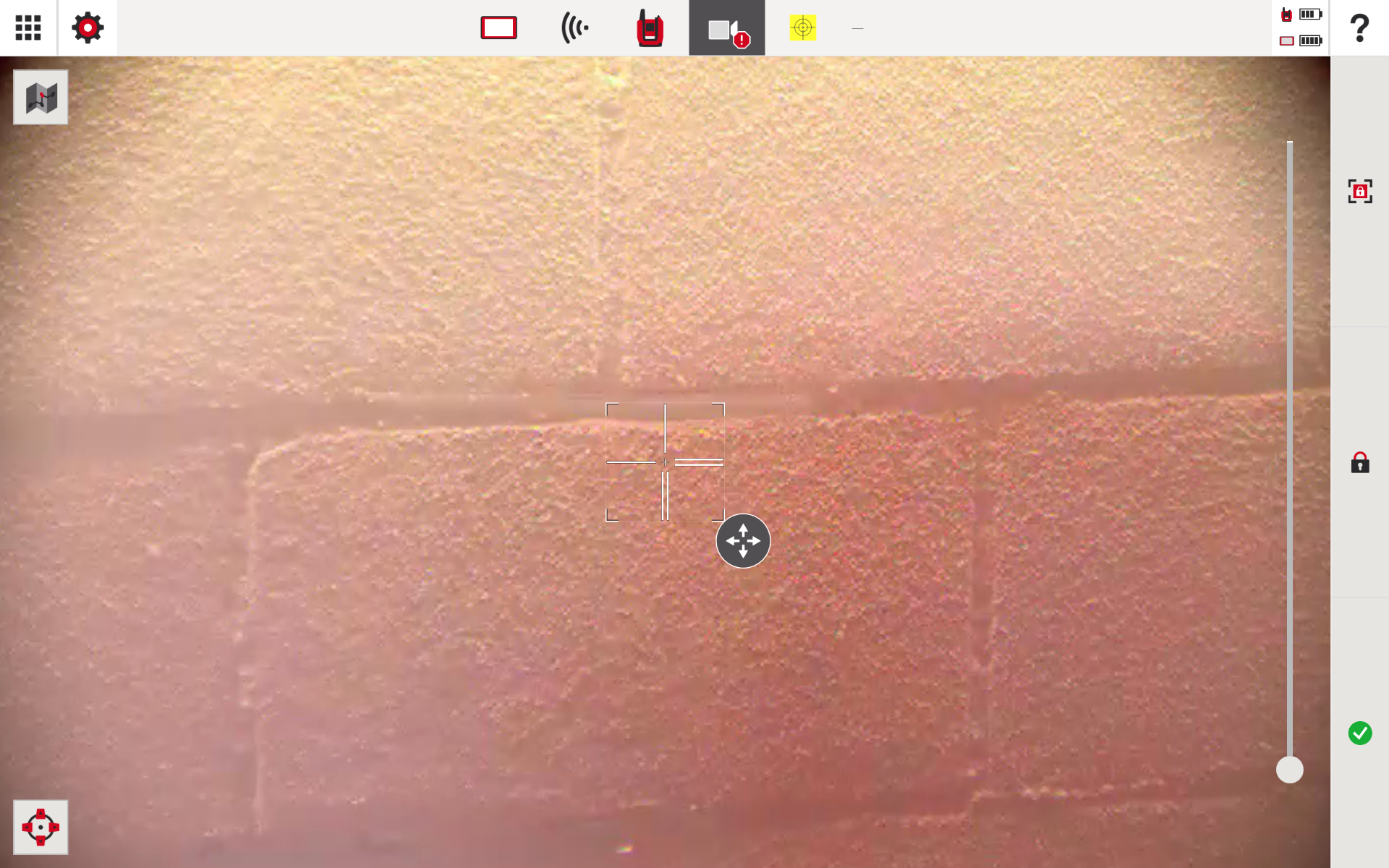

PLT 300演示中的摄像头视图
主要界面元素（PLT 300）
实时摄像头图像全屏显示，右侧有缩放控制滑块用于放大

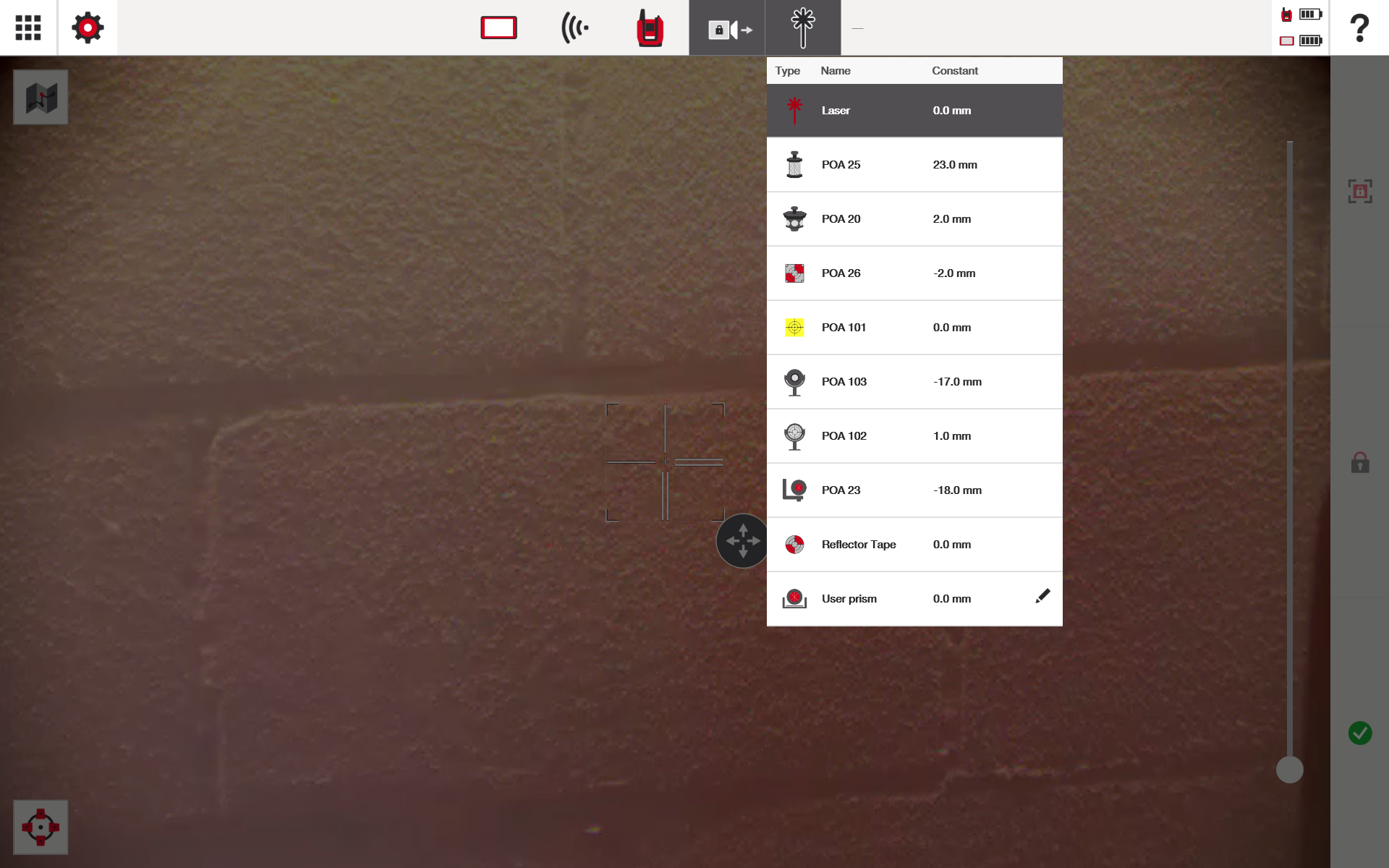

屏幕顶部可选择棱镜或目标类型，如有需要还可选择激光测量
中央准星指示当前目标点，启用智能目标时有移动或平移指示器显示方向调整。详情请参见本文，了解如何启用智能目标选项。

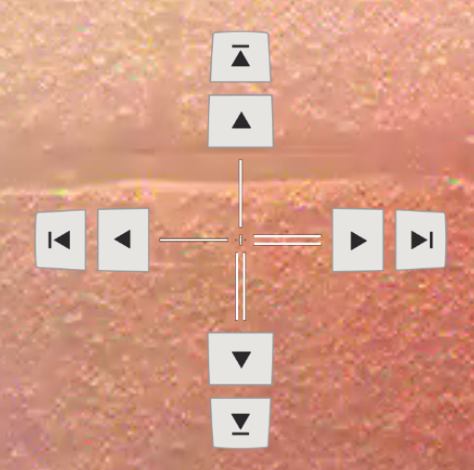

左下角图标改变准星移动方式，并添加小幅方向调整按钮
中间右侧的锁定图标锁定当前PLT视图
右下角的绿色对号确认所选的PLT摄像头位置

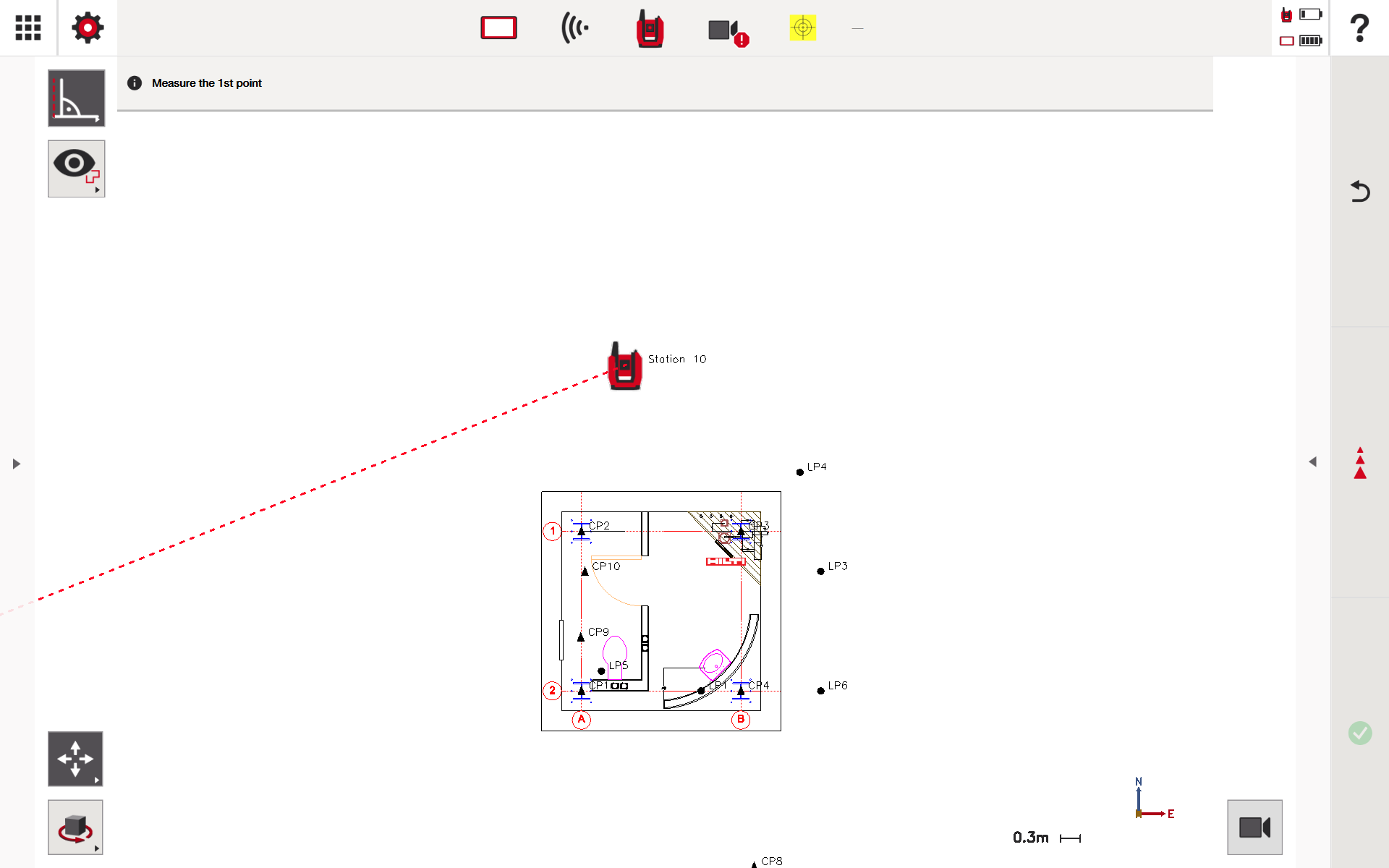

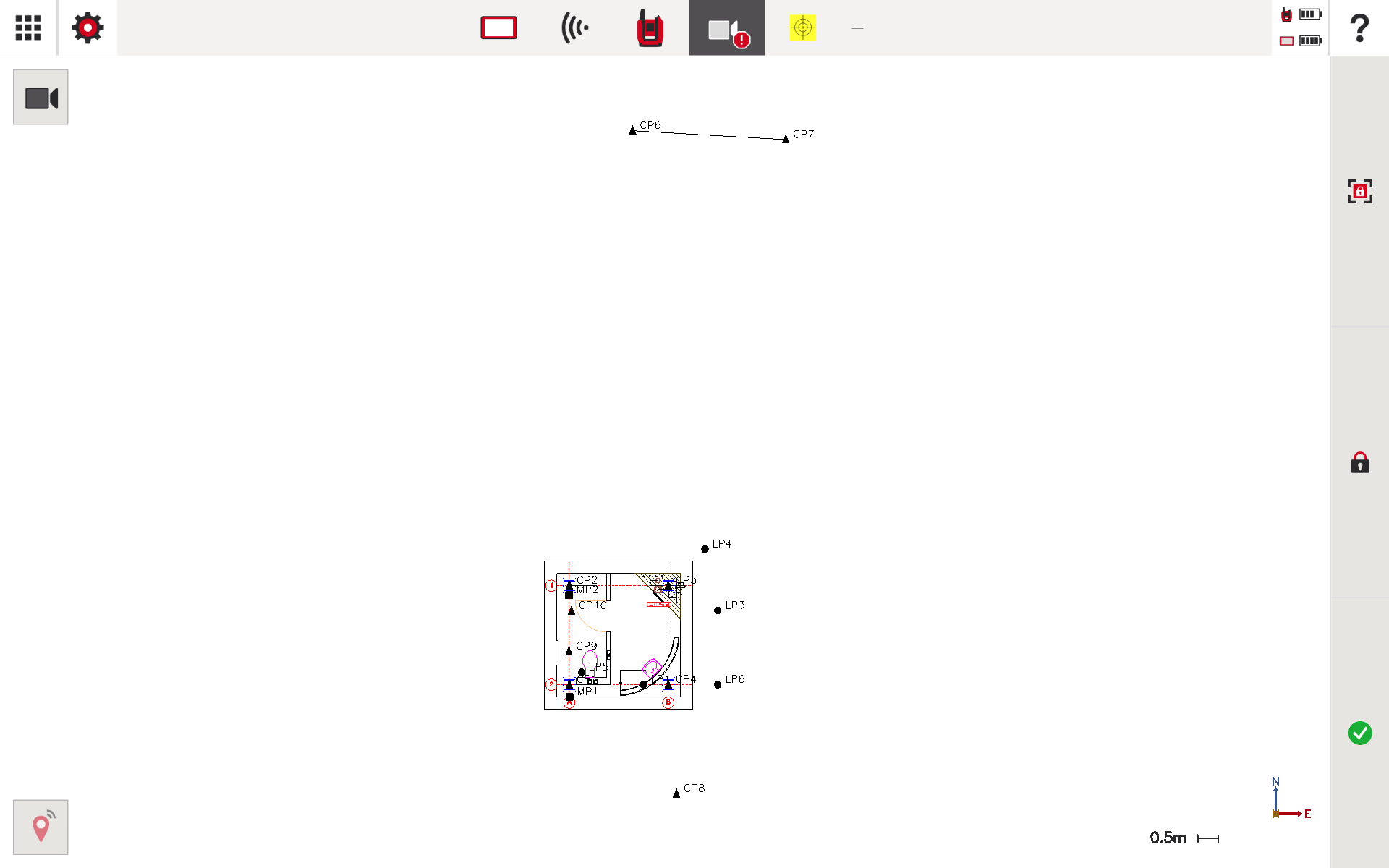

在摄像头视图中，点击左上角的地图图标可打开绘图的CAD视图
然后，点击左上角的摄像头图标可返回摄像头视图
启用GPS时，左下角的“查找我”图标允许PLT在允许角度内搜索平板电脑，更多信息请参见本文

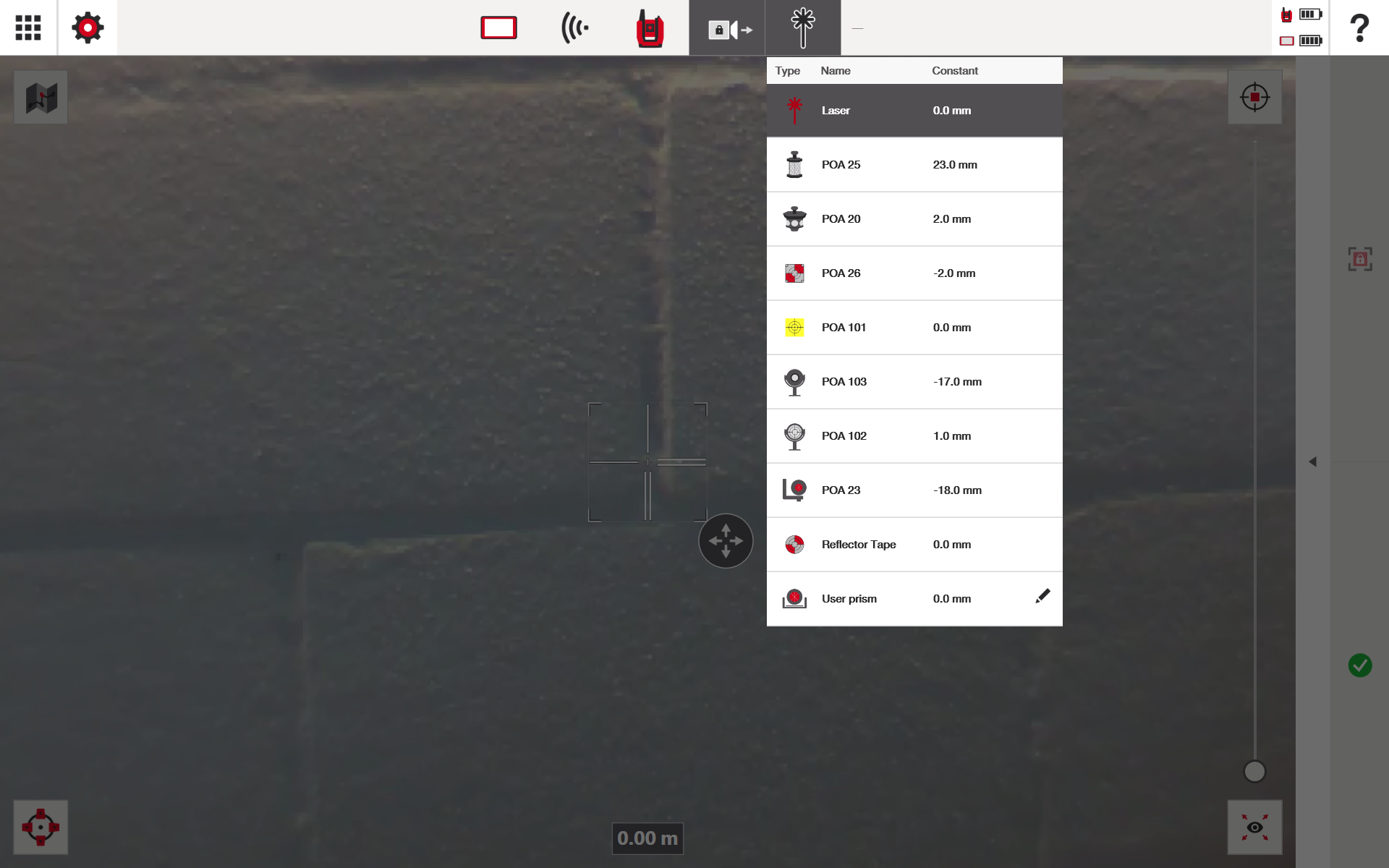

PLT 400演示中的摄像头视图
主要界面元素（PLT 400）

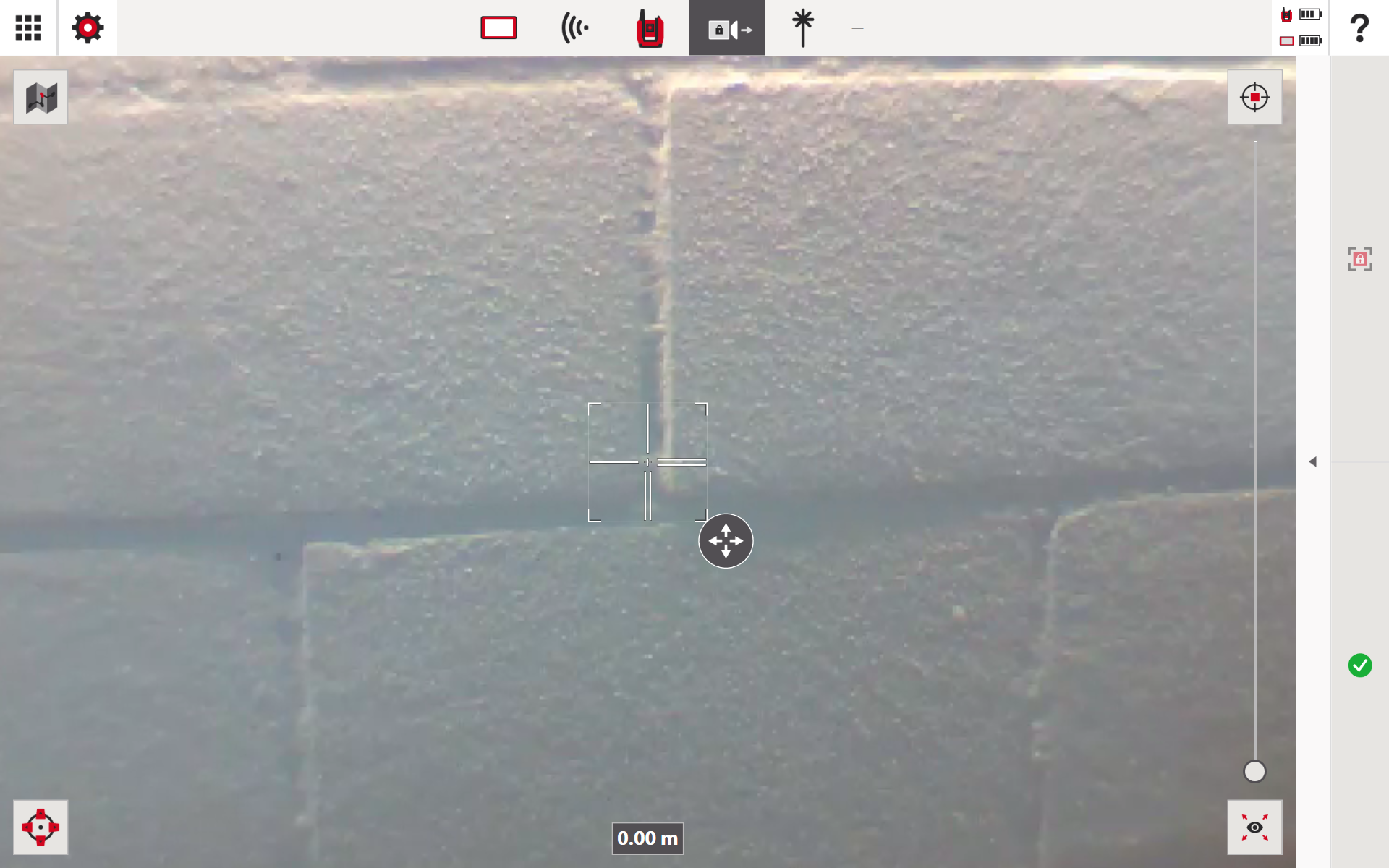

实时摄像头图像全屏显示，右侧有缩放控制滑块用于放大
缩放滑块顶部的图标用于将摄像头放大至目标中心，使其清晰可见
缩放滑块底部的图标用于缩小摄像头视图
屏幕顶部可选择棱镜或目标类型，如有需要还可选择激光测量
中央准星指示当前目标点，启用智能目标时有移动或平移指示器显示方向调整。详情请参见本文，了解如何启用智能目标选项。

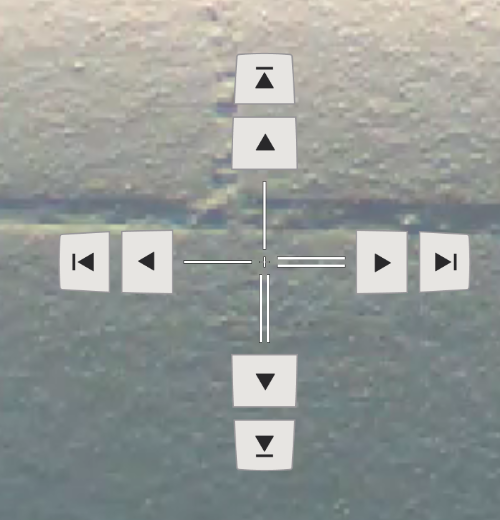

左下角图标改变准星移动方式，并添加小幅方向调整按钮
右下角的绿色对号确认所选的PLT摄像头位置

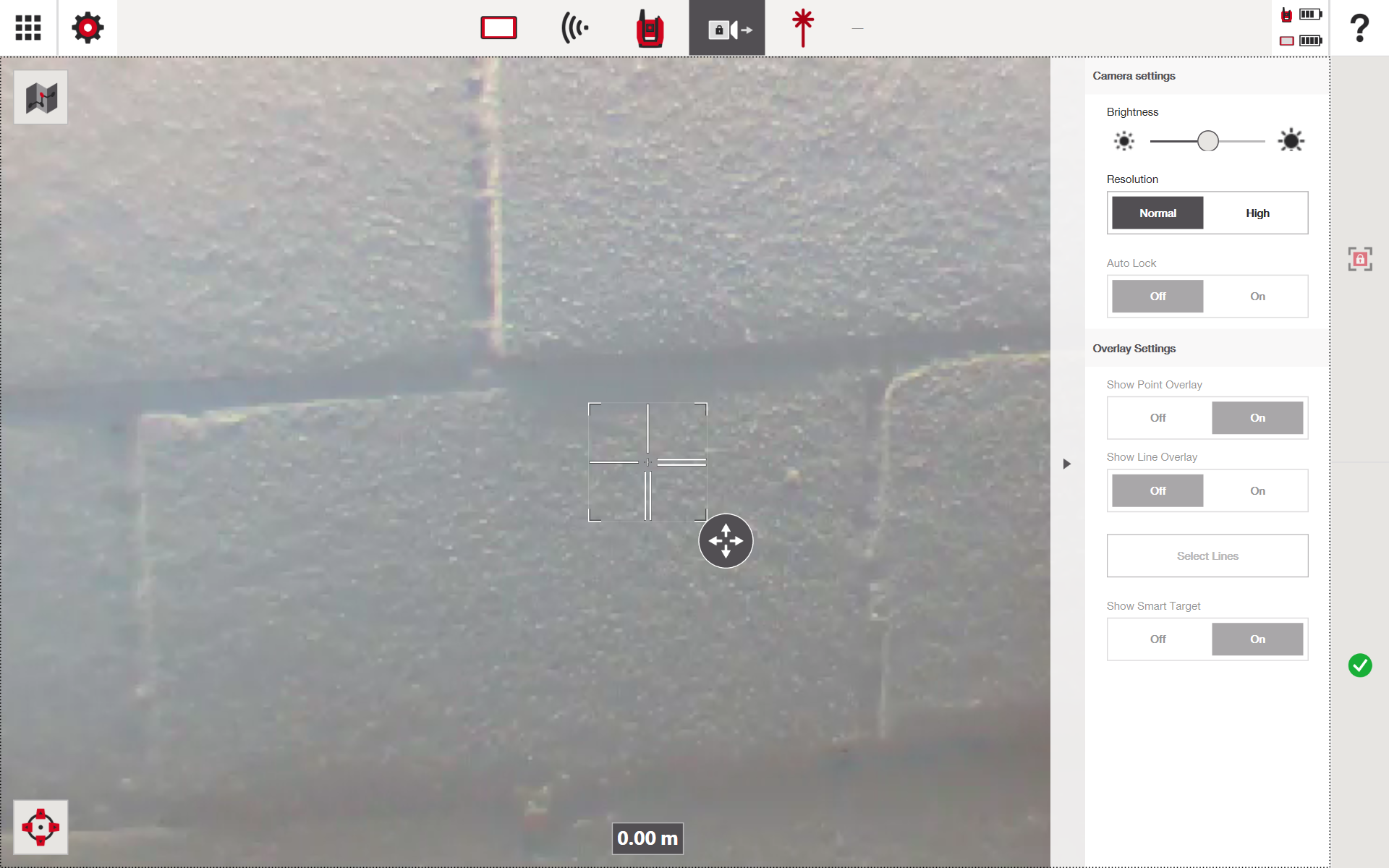

亮度滑块调整摄像头曝光，使图像更亮或更暗
分辨率设置在设为高时提升实时摄像头画面质量

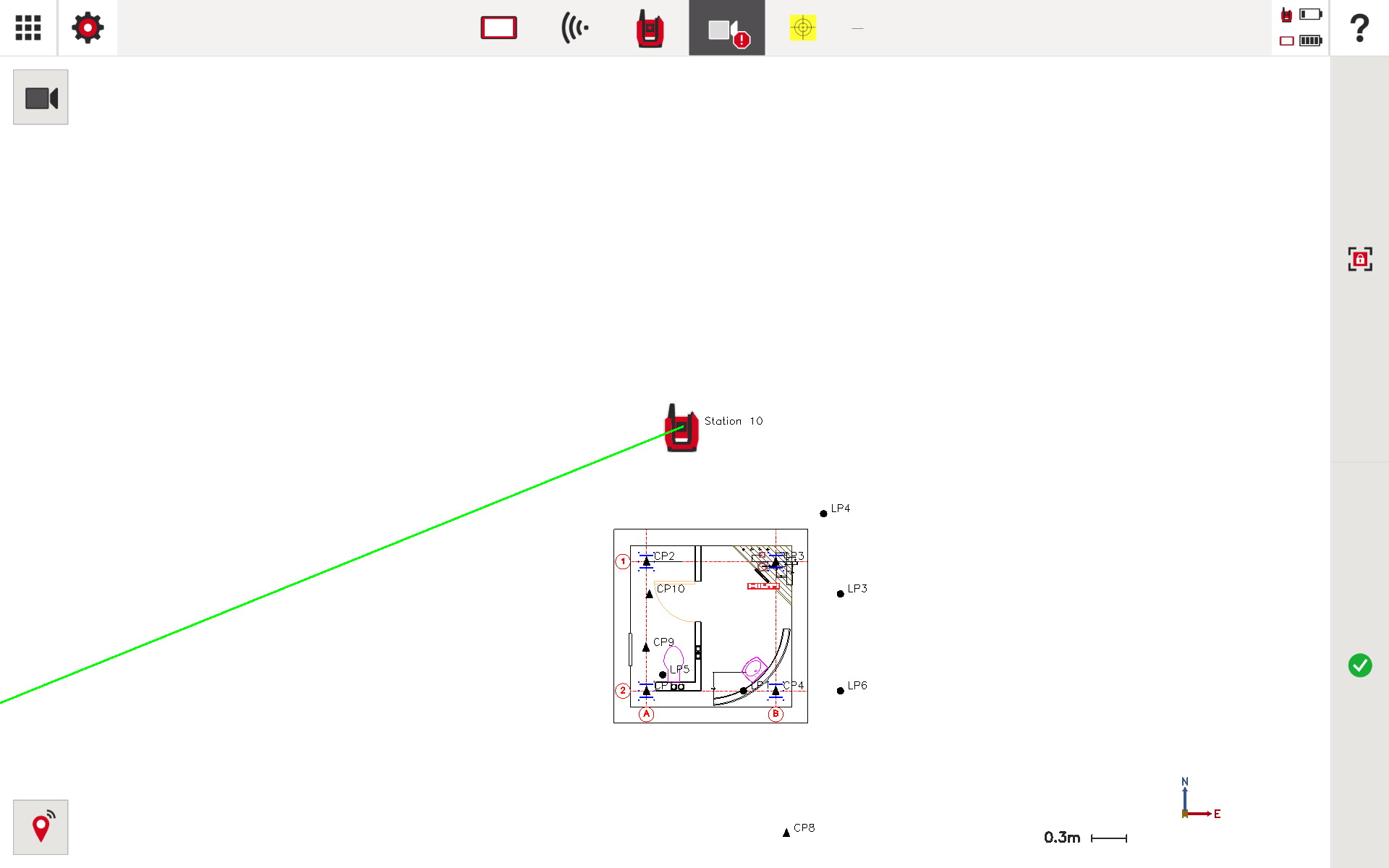

启用GPS时，左下角的“查找我”图标允许PLT在允许角度内搜索平板电脑，更多信息请参见本文
PLT 400的其他功能

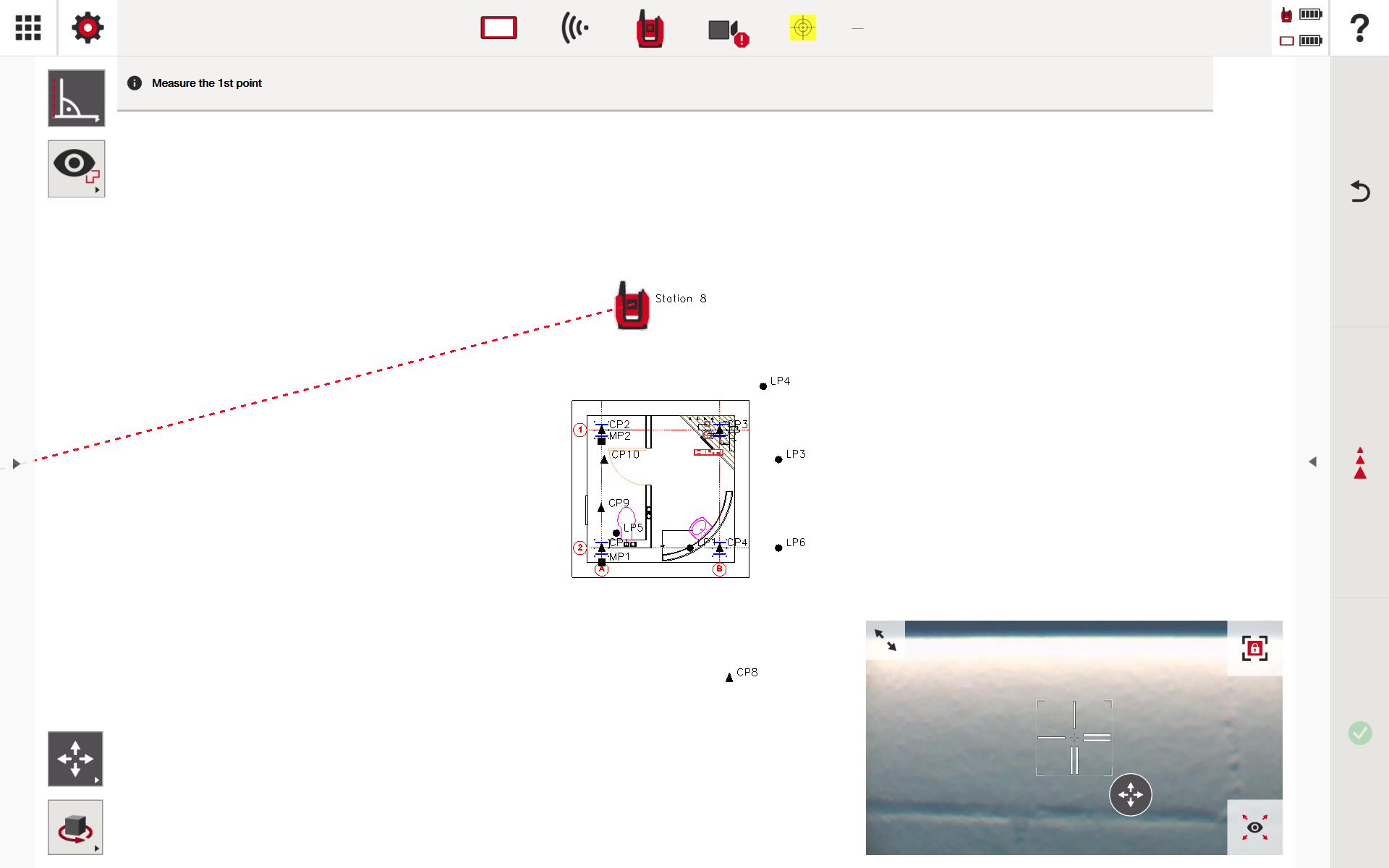

点击小摄像头视图中的箭头可收起摄像头视图
右上角此图标用于在摄像头视图中搜索目标，并锁定棱镜或目标
典型工作流程（PLT 300 & PLT 400）
- 打开摄像头视图
- 选择棱镜目标类型或激光
- 调整PLT 300位置，使棱镜或目标在摄像头视图中可见
- 使用中央准星对准目标
- 如需更好视野，调整缩放
- 点击屏幕右上角的锁定图标
- 等待工具锁定棱镜或目标，锁定状态由带锁符号的摄像头图标表示
最佳实践（PLT 300 & PLT 400）
- 定期清洁摄像头镜头以确保图像质量
- 根据光照条件调整PLT 400的亮度和分辨率
- 仅在必要时使用PLT 400的覆盖功能，以避免视觉混乱
- 在继续操作前仔细确认对准，尤其是在需要高精度时
