使用激光在平面上布点

  • 更新

激光布点演示

在如地面或楼板等平面上布点时，可以使用激光代替棱镜。这种方法快速、方便且对许多布点任务有效。

前提条件和重要设置

关闭高度

开始之前，必须在设置中关闭高度。
  • 如果高度开启，全站仪将尝试引导您到达点的高度值
  • 这可能导致工具指向表面上方或下方，尤其是当点包含高度数据时
对于平面布点，关闭高度可确保激光直接引导到物理表面。
全站仪需要被安置好

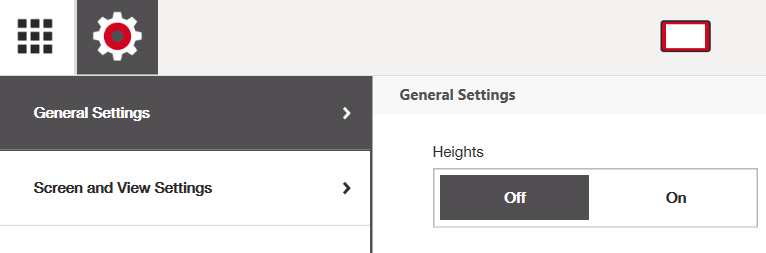

在通用设置中关闭高度，以允许激光在平面上布点

正确定位PLT

尽可能将PLT抬高离地面（尤其是在使用激光在地面布点时）。
  • 更高的安装位置减少激光在下方表面上的扩散范围
  • 激光传播距离越远，激光点越宽且轮廓越模糊
  • 更高的放置位置提高标记地面点时的可见性和精度

如何使用激光进行布点

  1. 在设置中关闭高度
  2. 打开查看CAD应用
  3. 选择激光作为测量方式
  4. 打开一个布点应用
  5. 选择你想布置的第一个点
随后系统会提示您：
“将激光对准基准面并测量”
  1. 将激光对准将要布点的表面

  2. 按下测量按钮

此步骤定义了激光布点的参考表面。
之后：
  • 全站仪将自动将激光移动到选定的布点位置
  • 点击图纸中的其他点时，激光也会自动移动到该点

如果布点过程中表面高度有轻微偏差，全站仪会调整高度差并找到点的正确水平位置。当高度偏差过大无法计算点的位置时，工具会提示您重新测量基准面。

更改布点表面

如果需要更换表面，例如从：
  • 地面切换到天花板
  • 一个楼板标高切换到另一个
您必须：
  1. 点击右上角的“返回”箭头
  2. 选择布点应用
系统将再次提示您将激光对准基准面并测量，以重新定义参考表面。

如何用激光准确布点

随着距离全站仪的距离增加，激光点会变得更大且不够聚焦。
要准确识别激光的中心位置，请使用以下方法。



激光靠近全站仪（左）与远离全站仪（右），距离越远激光点扩散越大

推荐方法

  1. 准备一个坚固且具有平坦、非反光表面的物体，例如：
    • 一块纸板
    • 一张卡片
    • 棱镜板的背面（如POA 26背面）
    • 一把尺子
  2. 将物体面向全站仪，使激光清晰可见
  3. 缓慢将物体远离全站仪移动
  4. 观察HCL中的实时测量值
  5. 当读数显示0.000米时，即为准确的布点位置

激光投射到纸板表面，清晰识别激光点中心

激光中心从纸板参考面转移到地面，软件显示偏差为0毫米的准确布点位置

这表明激光中心与目标点对齐。
  1. 在表面标记该点
  2. 继续布置下一个点

最佳实践和限制

  • 激光布点最适合于平坦且易接近的表面
  • 不推荐用于：
    • 高度关键的布点（点的高度极为关键时）
    • 斜面布点
    • 远距离高精度布点
  • 开始前务必确保高度已关闭
  • 使用非反光材料以避免错误读数

常见应用场景

激光布点特别适用于：
  • 石膏板轨道布点
  • 地面穿孔布点
  • 地面锚固件或套管布点
  • 混凝土楼板布点
  • 室内隔断布点
  • 详细棱镜布点前的参考点标记
