Измерване и Запис - Как да използвате

Демо на Измерване и Запис

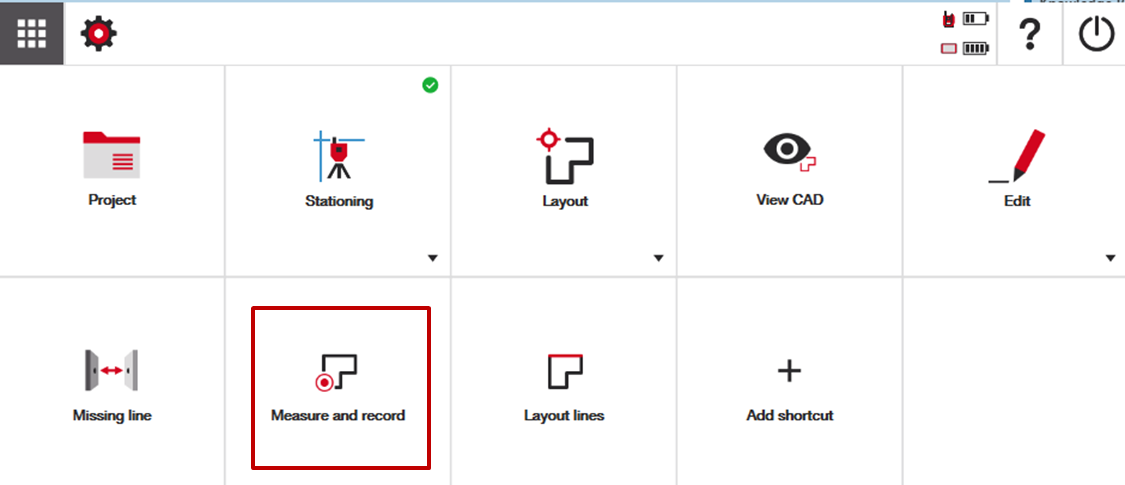

Цел на Измерване и Запис

За да използвате „Измерване и Запис“, първо трябва да сте станционирани (т.е. инструментът трябва да знае координатите, на които се намира на вашия обект). Моля, уверете се, че сте станционирали инструмента си преди да опитате да използвате „Измерване и Запис“.

Това приложение е предназначено за измерване на точни локации на точки, както съществуват на обекта. Честите приложения на Измерване и Запис са извършване на проверки на качеството на вече инсталирани обекти или записване на нови контролни точки, които току-що са били осигурени на обекта.

Полезно видео по темата може да бъде намерено по-долу:

Измерването в Данни е много просто

Когато сте готови да измерите локации на обекта и да ги запишете в проекта си, просто натиснете червения бутон за измерване от дясната страна на екрана.

Менюто с данни може да ви помогне да определите как се записват вашите данни:

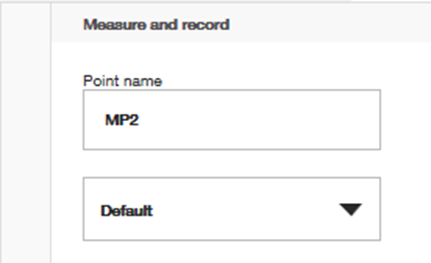

Можете да изберете името на точката, която измервате, както и слоя, на който трябва да се показва.

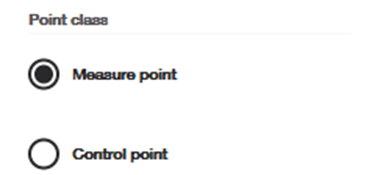

Можете да определите дали точката, която измервате, трябва да се запише само като измерена точка или също така да се запише като контролна точка, която възнамерявате да използвате за станциониране на инструмента в бъдеще.

Ако се опитвате да завършите измерване на ръб или ъгъл (като точния ъгъл на бетонна сграда), можете да използвате опцията за измерване на ъгъл, която да ви помогне да измерите точно в ъгъла. Това обикновено се извършва в режим на лазерно измерване.

Започнете, като вземете измерване на разстояние на кратко разстояние от ръба. След това насочете точно към ръба с кръстовидните мерници и запишете измерването. Когато запишете тези данни, разстоянието от предходната позиция и ъгълът от текущата позиция се използват за изчисляване на координатите.

Тази функция се използва за точно измерване на ръбове, тъй като при определени обстоятелства директното измерване може да не е възможно или да доведе до грешки.

Можете да определите дали измерените точки, които правите, трябва да бъдат свързани с линия и дали тази линия трябва да показва размерни данни над нея във вашия CAD изглед. Обърнете внимание, че размерните данни ще се виждат само временно и не се записват в CAD данните. Винаги можете да ги върнете, като отидете в приложението за размери.

Как се показват измерените точки в менюто с точки

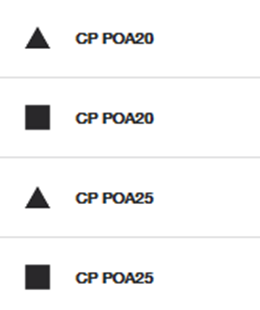

След като точка бъде измерена, тя ще се появи като квадратна икона в списъка с точки, както и във вашия CAD изглед. Ако сте измерили точката като контролна точка, тя ще се появи и като триъгълник.

Ако трябва да редактирате атрибутите на някоя от вашите точки, трябва да го направите отделно в менюто „редактиране на точки“. Моля, вижте този артикул за повече информация.
