Разположение на точки - Как да използвате

Демо на разположение на точки

Цел на разположението на точки

За да използвате „Разположение на точки“, първо трябва да сте станционирани (т.е. инструментът трябва да знае координатите, на които се намира на вашия обект). Моля, уверете се, че сте станционирали инструмента си преди да опитате да използвате „Разположение на точки“.

Това приложение е предназначено да ви насочва към различни точки въз основа на координати. Обикновено тези координати се извличат автоматично от обекти в CAD чертежа, който използвате (като краища на линии и центрове на кръгове), но координатите могат да бъдат и въвеждани ръчно, ако това е приложимо.

Полезно видео на приложението може да бъде намерено по-долу:

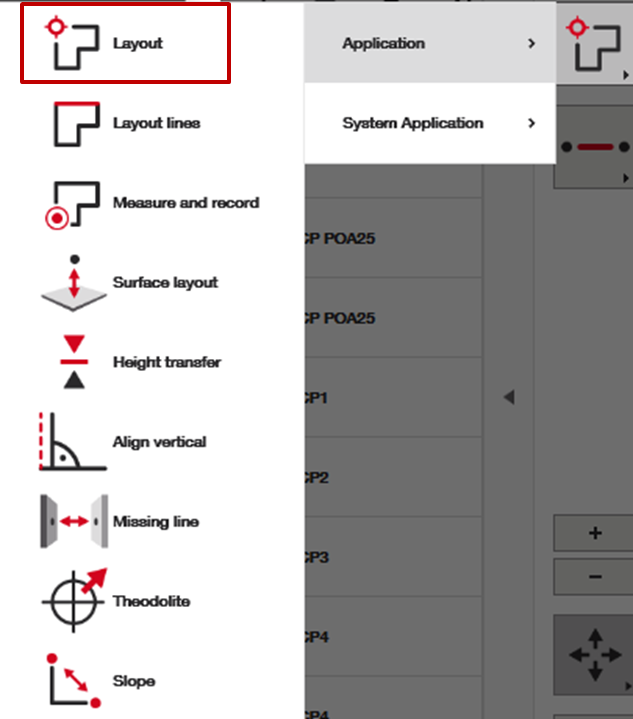

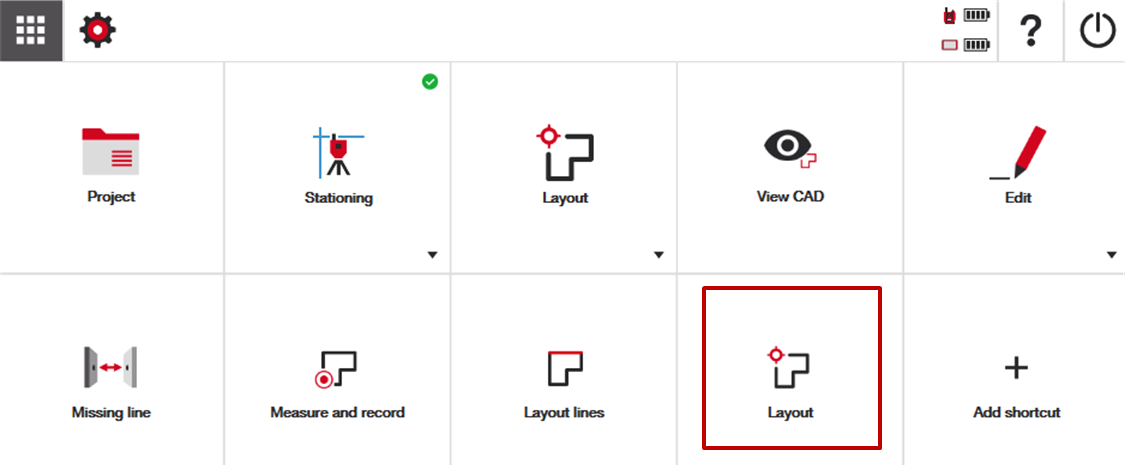

Изберете приложението от менюто

Когато сте готови да извършите разположение на точки, намерете приложението от началния екран или от страничното меню в CAD изгледа на вашия проект.

Разберете изгледа и опциите за работа

След като влезете в приложението, е важно да се подготвите за успех, като определите данните, с които искате да работите, както и как софтуерът ви насочва към вашите точки.

Вашият списък с точки

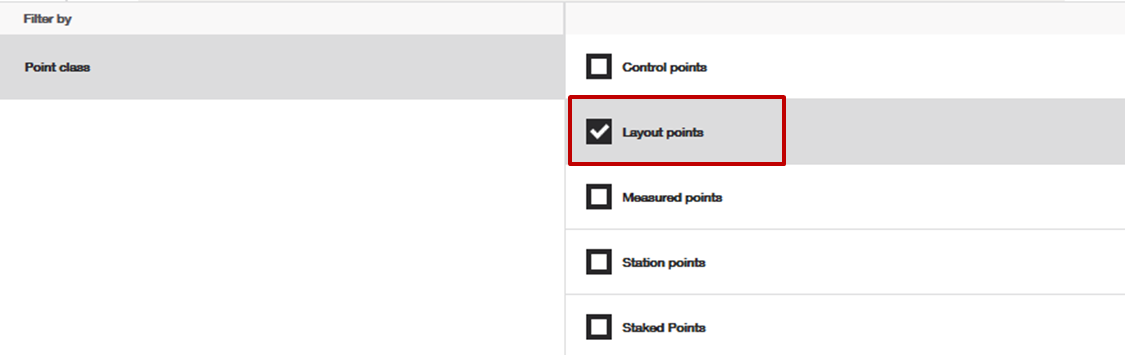

Въпреки че не е задължително, често се работи с предварително заредени точки за разположение. Ако това е вашият случай, често е полезно да се уверите, че в менюто с точки отляво се показват само „точки за разположение“. Ако това може да ви помогне, филтрирайте списъка с точки като натиснете иконата за филтър в лявото меню с точки и изберете да се показват само „точки за разположение“.

Забележка: ако трябва да добавите нова точка за разположение в проекта си въз основа на нейните координатни стойности, можете да добавите тази точка за разположение тук в менюто с точки, като натиснете иконата с молив за „редактиране“. В противен случай създаването на уникални точки може да стане и чрез няколко функции „рисуване“ в менюто на приложението.

За да разберете повече за опциите за филтриране и изглед на точки, вижте тази статия.

Центриране на вашия изглед

Полезно е също да знаете как да оптимизирате работния прозорец при извършване на разположение на точки. От менюто вдясно ще видите опцията „Центрирай изглед върху целта“. По принцип е най-добре тази опция да е изключена, ако премествате CAD файла, за да намерите точка за разположение, и да е включена, когато следвате призма или лазер към вашата точка.

Тази опция просто центрира прозореца на изгледа върху текущото местоположение на вашата призма или лазер, или ви позволява свободно да премествате CAD файла.

Когато тази опция е изключена, в горната част на екрана ще се появи икона за местоположение, която можете да натиснете, за да се върнете автоматично на мястото, където инструментът е заключен към призма.

Избор на типа точки, които искате да разположите

Имате и опцията да изберете точно какво искате да разположите. Искате ли да разположите точките, които вече съществуват във вашия списък с точки („Точки“), искате ли да разположите CAD елементи във вашия CAD файл, дори ако точките технически не съществуват във вашия списък с точки („Временни точки“), или искате и двете?

Тези многобройни опции за изглед и филтриране трябва да ви помогнат да настроите процеса на разположение по ваш вкус.

Извършете вашето разположение

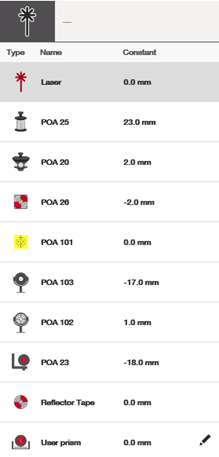

Преди да извършите разположението, уверете се, че сте избрали правилната икона в горната част на екрана, за да посочите с какво разполагате. Свързани ли сте с призма или разполагате с лазера?

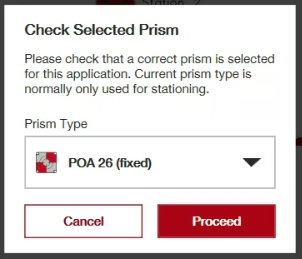

Ако е била избрана цел преди това, HCL ще ви подкани да превключите към призма при влизане в режим „Разположение“, тъй като за разполагане на точки са необходими призми. Потвърдете подкана за смяна на типа цел, преди да продължите с операцията по разположение.

Също така, не забравяйте, че можете да кликнете върху иконата на камерата в долния десен ъгъл на екрана, за да имате изскачащ прозорец на камерата в рамките на вашия CAD файл, докато разполагате.

Разполагане на точки от вашия файл с точки

За да разположите точки, които вече са предварително заредени във вашия проект, просто докоснете точките от менюто с точки вляво или докоснете точките, както са разположени в CAD файла, и инструментът автоматично ще започне да ви насочва към точката.

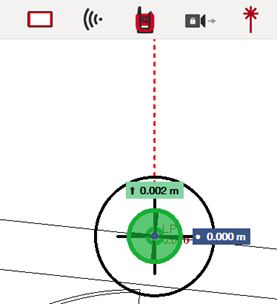

По подразбиране настройките ще ви насочват към точката, като се предполага, че гледате инструмента, докато се приближавате към точката. Например, на екрана по-долу, инструментът предполага, че го гледате, като подсказва, че центърът на точката за разположение е разположен на 0,002 м (2 мм) по-близо до главното устройство.

Разполагане на точки от CAD („Временни точки“)

За да разположите точки въз основа на CAD елементите във вашия проект, уверете се, че са избрани временни точки, и кликнете върху типа CAD елементи, които искате да разположите. Обикновено това са краища на линии, центрове на кръгове и пресичания на линии.

С активирани временни точки можете да докосвате различни места във вашия CAD файл, за да разположите различните типове точки, които сте избрали. Процесът на разположение ще бъде идентичен с този при разполагане на предварително заредени точки.

Фиксирайте вашата точка

Накрая, след като натиснете червения бутон „измерване“ в най-дясната страна, сте „фиксирали“ вашата точка – и тя ще се покаже в зелено или червено в менюто с фиксирани точки отляво, в зависимост от това дали е разположена в рамките на зададените толерансни настройки.

Обърнете внимание, че в долната част на менюто вдясно имате опцията „покажи диалог за фиксиране“. По подразбиране тази опция е включена, за да можете да добавите допълнителни данни към току-що разположената точка – добавяне на бележки с атрибути, определяне на слоя, на който искате точката да бъде, или дори преименуване на фиксираната точка.

Можете да изключите това меню, ако не е релевантно за вашия работен процес.

След като точка е успешно разположена, софтуерът веднага ще ви насочи към следващата релевантна точка във файла ви.

Експортирайте данните за фиксираните точки при необходимост

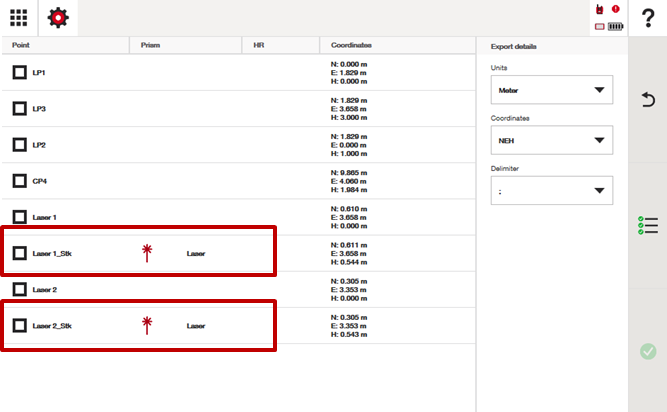

Винаги е възможно да експортирате данните си – фиксираните точки винаги ще бъдат последвани от „_Stk“ в менюто за експортиране на точки, така че можете да сравните тяхното местоположение с това, където оригиналната точка е била проектирана в CAD файла. Вижте тази статия за повече информация относно експортирането на точки.

Други настройки за разположение от менюто с настройки

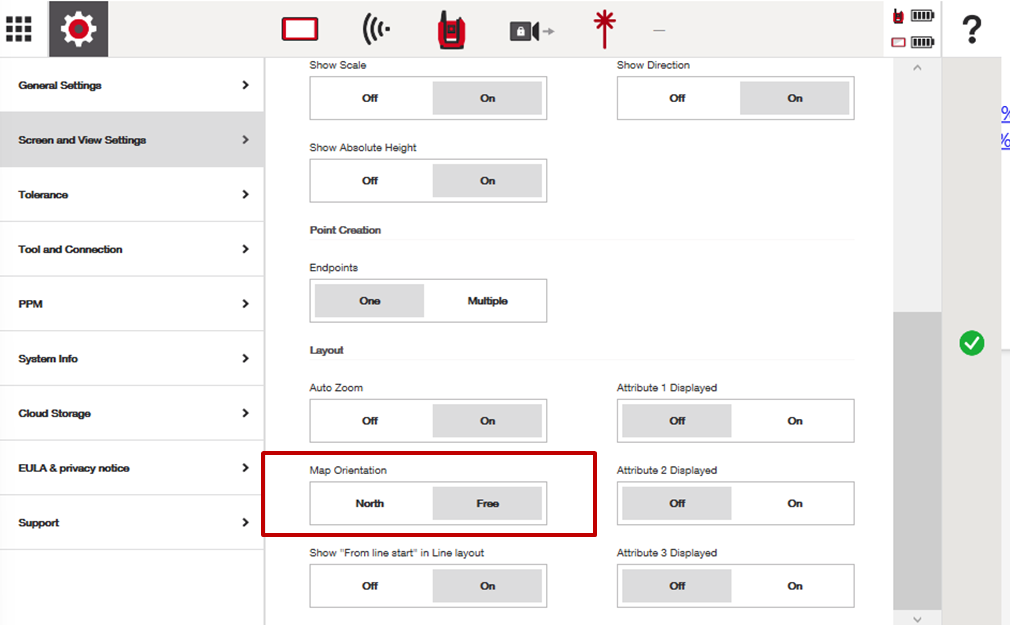

Ако предпочитате да виждате изгледа на разположението в изглед „север на обекта“, отидете в общите настройки и в „Настройки на екрана и изгледа“ ще видите опцията да промените ориентацията на картата на „Север“ вместо „Свободно“.

Има и други настройки за разположение тук, които можете да коригирате според нуждите си, за да създадете опита на разположение по ваш вкус.

Автоматично приближаване: Включете или изключете автоматичното приближаване на инструмента към вашата точка по време на разположение.

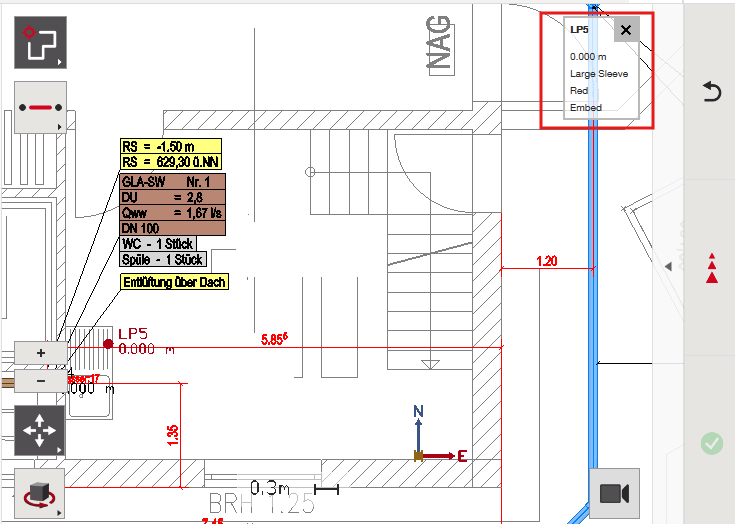

Показване на атрибути: Показвайте атрибутите на точките, докато разполагате вашите точки. Това се прилага само ако вече сте добавили атрибути към точките си. Ако нямате атрибути в точковия файл, вероятно е най-добре този изглед да остане изключен:

Запомнете какво означава „Толеранс“ в настройките

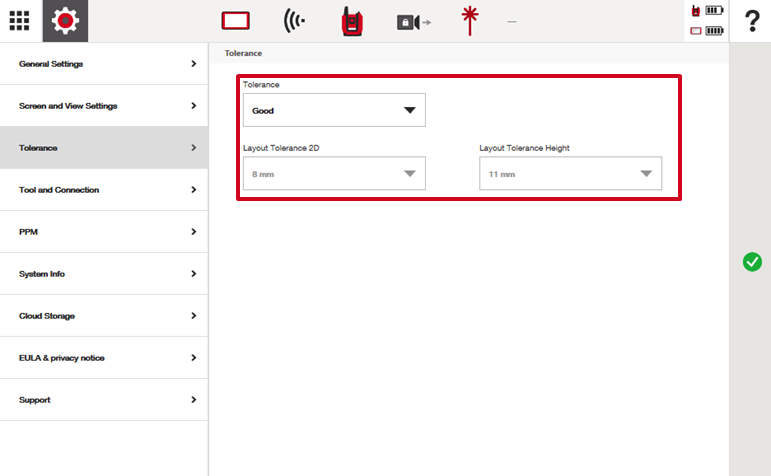

Може да забележите, че инструментът променя цвета си от червен на зелен, докато разполагате. Тези цветове съответстват на зададения толеранс в общите настройки. В примера толерансът е зададен на предварително определеното „добър“, което означава, че инструментът ще стане зелен, когато сте в рамките на 8 мм от вашата точка. Въпреки че инструментът ще ви насочва към отклонение 0 мм, цветът помага да се индикира кога сте в рамките на зададения толеранс.

Забележка: можете да промените толеранса според предпочитанията си и нуждите си.
