Какво представляват проверките на обратния изглед и защо са важни за точността?

Преглед

Тази статия обяснява какво представляват проверките на обратния изглед, защо са важни и как да осигурите достатъчен брой точки за обратен изглед през целия проект.

При започване на нова работа следвайте следния работен процес, за да получите максимална полза от проверките на обратния изглед и да поддържате увереност в точността на вашето оформление.

Станционирайте тоталната станция точно с помощта на контролните точки, предоставени от геодезиста, главния изпълнител или друг надежден източник.
Създайте допълнителни контролни точки (обратни изгледи) веднага след точното станциониране с помощта на Измерване и запис. Установете няколко стабилни позиции на призми около строителната площадка, за да не сте зависими само от първоначалните контролни точки.
Повторно станционирайте с новоразширената си контролна мрежа чрез Станциониране на контролни точки, като се уверите, че новосъздадените точки за обратен изглед са включени в процеса на станциониране.

Като следвате тези три стъпки, вие създавате здрава контролна мрежа, която може да се използва през целия проект, както и за проверка и поддържане на точността на оформлението.

Ползи от този работен процес

След като допълнителните точки за обратен изглед бъдат установени и включени в операцията по станциониране, вие оптимизирате два ценни метода за проверка на точността на станцията:

"Повторно измерване на станцията" за потвърждаване на качеството на текущото ви станциониране по време на работния ден.
"Проверки на обратния изглед" (обяснени в тази статия) за бърза проверка или инспекция дали тоталната станция не се е преместила от първоначалното си станциониране.

Тези инструменти заедно ви помагат да идентифицирате потенциални проблеми рано, да поддържате увереност в оформлението си и да намалите риска от скъпа повторна работа, причинена от незабелязано преместване на станцията.

Добра практика: Създайте няколко точки за обратен изглед на базата на призми, разпределени из строителната площадка възможно най-рано. Колкото повече надеждни референтни точки имате на разположение, толкова по-лесно ще е да проверите точността на станцията и да възстановите изгубени или недостъпни контролни точки по-късно в проекта.

Демонстрация на проверка на обратния изглед

Видеото по-долу показва простия начин, по който софтуерът автоматично извършва проверка на обратния изглед, като проверява монтираните призми и цели, използвани по време на процеса на станциониране.

Стъпки за извършване на проверка на обратния изглед

Отворете приложението и изберете "измерване"

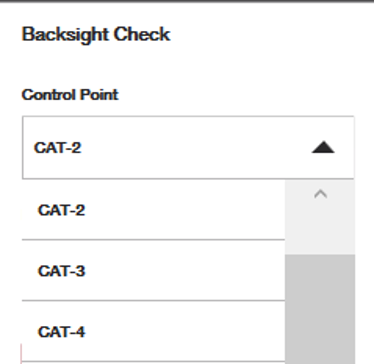

Изберете една от предишните си контролни точки, използвани по време на първоначалното станциониране, от списъка. Забележка: могат да се използват само контролни точки с монтирана призма.

След като изберете правилната контролна точка за измерване, натиснете червения бутон за измерване. Инструментът ще се насочи към местоположението на тази точка и ще се опита да я измери. Проверете двойно дали типът призма е наистина правилен.

Прегледайте резултатите - ще видите или "станцията е в допустимите отклонения", или ще се появи прозорец, показващ грешките, свързани с измерването на обратния изглед.

Повторно станциониране и отстраняване на проблеми (ако е необходимо) - Ако проверката на обратния изглед показва, че станцията е извън допустимите отклонения, първото препоръчително действие е да повторите станционирането на тоталната станция, използвайки известните ви контролни точки. Това може лесно да се направи с приложението "Повторно измерване на станцията".

Често задавани въпроси относно проверките на обратния изглед

Каква е целта на проверката на обратния изглед?

Тоталната станция е толкова точна, колкото и нейното станциониране. Дори когато инструментът е първоначално правилно настроен, условията на околната среда, дейността на строителната площадка и случайни смущения могат да причинят леки движения, които влияят на точността на оформлението.

Точките за обратен изглед предоставят прост и надежден начин да се провери дали тоталната станция остава точно позиционирана през целия ден. Чрез създаване и редовна проверка на собствените ви референтни точки, можете бързо да идентифицирате потенциални грешки в станционирането преди те да повлияят на оформлението ви.

Следователно, проверка на обратния изглед позволява на крайните потребители да инспектират дали тоталната станция все още разпознава контролните точки, измерени по време на настройката, като на същото място. Ако има грешки при проверката на обратния изглед, се препоръчва повторно станциониране.

Обикновено се препоръчва проверка на обратния изглед да се извършва на всеки 60 минути, което е същата честота като автоматичната калибрация на PLT 400.

Ако грешките при проверките на обратния изглед са значително големи, проверете дали условията на строителната площадка не причиняват приплъзване или леко плъзгане на инструмента, или ако вибрации влияят на позиционирането му. Също така проверете дали точките, които използвате за проверките на обратния изглед, са надеждни – дали точките сами не са били ударени или преместени от условията на площадката?

Тази статия за стабилността на инструмента и тази статия за добрите практики при контролни точки може да помогнат при отстраняване на проблеми с постоянно лоши проверки на обратния изглед.

Защо инструментът ми не се завъртя на правилната височина на избраната контролна точка за проверка на обратния изглед?

Ако Височините са деактивирани в настройките на HCL, тоталната станция все още може да навигира до правилното X и Y местоположение на избраната контролна точка за обратен изглед. Въпреки това, тъй като данните за надморска височина не се използват, инструментът няма информация за височина (Z), която да го насочи към правилната вертикална позиция.

В резултат на това тоталната станция може да изглежда, че се насочва към правилното хоризонтално място, но да не се завърта към очакваната надморска височина на контролната точка.

Препоръчан работен процес

Ако вашата работа по оформлението е основно в 2D, но все пак искате точна навигация до контролни точки за обратен изглед по време на станциониране и проверки, обмислете следния работен процес:

Активирайте Височини при създаване и измерване на контролни точки.
Активирайте Височини по време на операции по станциониране.
След завършване на станционирането, деактивирайте Височини, ако задачите ви по оформлението изискват само X и Y координати (2D).
Активирайте Височини за проверки на обратния изглед.

Като улавяте данни за надморската височина при създаване на контролни точки и станциониране, тоталната станция може точно да навигира до пълното X, Y и Z местоположение на тези точки за обратен изглед, когато се използват за проверка на станцията. Просто не забравяйте да активирате "височини" при извършване на проверки на обратния изглед. В същото време можете да продължите да работите в опростен 2D работен процес за ежедневните задачи по оформлението, като временно деактивирате височините.

Добра практика: Дори и проектът ви да е основно 2D, поддържането на информация за височината на контролни точки и станциониране осигурява по-надеждна контролна мрежа и подобрява качеството на проверката на станцията през целия проект.

Защо не всички контролни точки се появяват в списъка с налични точки за проверки на обратния изглед?

Само контролни точки с присвоен заключващ се тип призма ще се появят в списъка за проверка на обратния изглед.

В резултат на това точки, измерени с други методи, като:

Отразяващи цели
Повърхностни измервания с лазер
Референтни точки без призма

няма да са налични за избор при проверка на обратния изглед.

Добавяне на липсваща контролна точка

Ако контролна точка не се появява в списъка, но желаете да я използвате за бъдещи проверки на обратния изглед:

Отворете Списък с точки от CAD изгледа.
Намерете и редактирайте желаната контролна точка.
Присвойте подходящия тип призма, който ще се използва за наблюдение на точката.
Запазете промените.

След като е присвоен валиден тип призма, точката ще бъде налична за бъдещи проверки на обратния изглед.

Защо се позволяват само точки с призми?

Проверките на обратния изглед са предназначени да бъдат изключително надежден метод за проверка на точността на станцията. Целите с призми осигуряват последователно и повтарящо се измерване, което е по-малко податливо на влияния от околната среда.

Други типове цели могат да бъдат по-лесно повлияни от фактори като:

Променящи се светлинни условия
Прах или замърсявания
Влага или излагане на вода
Вариации в качеството на повърхността
Разлики в ъгъла на гледане

Ограничаването на проверките на обратния изглед до контролни точки с асоциирани призми помага на софтуера да осигури целостта и повторяемостта на процеса на проверка.

Добра практика: Създайте няколко постоянни контролни точки на базата на призми около строителната площадка след първоначалното станциониране. Това ви дава множество надеждни референтни точки, които могат да се използват през целия проект за бърза проверка на точността на станцията и идентифициране на потенциални движения на инструмента преди да повлияят на качеството на оформлението.

Какво означава "станцията е в допустимите отклонения"?

Ако всички измерени отклонения попадат в границите на толеранс, дефинирани в настройките ви, HCL ще покаже, че станцията е в допустимите отклонения и не се изискват действия. За повече информация относно настройките на толеранса и как да ги конфигурирате, вижте тази статия.

Какво означават стойностите на грешките на точките при преглед на резултатите от проверката на обратния изглед?

След като измерването приключи, HCL сравнява текущата измерена позиция на контролната точка с позицията, записана при първоначалното станциониране на тоталната станция.

Ако не са дефинирани настройки за толеранс, или ако едно или повече отклонения надвишават конфигурираните толеранси в настройките ви, HCL ще покаже измерените отклонения за преглед.

Показаните стойности показват разликата между първоначалното измерено местоположение на контролната точка по време на станциониране и текущото измерено местоположение. Тези отклонения се отчитат за всяка координатна компонента (С, И, В), което ви помага да определите дали тоталната станция може да се е преместила след станционирането.

Координатите, които надвишават конфигурираните граници на толеранса, са маркирани в червено, което улеснява бързото идентифициране на потенциални проблеми.

Каква допълнителна проверка на точността трябва да правя по време на оформлението?

След извършване на станциониране (особено след повторно станциониране) и периодично през работния ден, винаги е добра практика да валидирате точността на настройката, като накарате тоталната станция да навигира до точка, която е била предварително очертана по-рано през деня, и да сравните текущата ѝ позиция с оригиналното местоположение на оформлението.

Това сравнение може да ви помогне да определите:

Дали първоначалното станциониране е било точно
Дали тоталната станция може да се е преместила през работния ден
Дали има разминавания между предишната и текущата настройка на станцията
Дали е необходима допълнителна проверка или повторна работа преди да продължите

Ако се наблюдават значителни разлики, проверете контролната мрежа на строителната площадка и настройката на станцията за потенциални причини, като разместени контролни точки, движение на статива, промени в околната среда или грешки при настройката.

Добра практика: След повторно станциониране проверявайте няколко известни точки, когато е възможно. Последователното съгласие между няколко точки осигурява по-голяма увереност, че тоталната станция е точно позиционирана и готова за продължаване на работата по оформлението.
