Какво е доклад за отклонения?

Докладът за отклонения е удобен начин бързо да се идентифицира как вашите маркирани точки съответстват на проектирането. Докладите за отклонения могат да се използват по много начини, но добър пример, където те са често полезни, е когато потребителите проверяват местоположенията на анкерните болтове за стомана: дали вградените анкери са на правилното място? Преди да бъде монтирана стоманата, може да се направи доклад, указващ кои анкери са в или извън толеранс.

По-долу са изброени други често срещани начини, по които докладите за отклонения са полезни:

1. Гаранция за качество и съответствие (получаване на данни за изпълнението)
2. Ранно откриване на грешки (коригиране на проблеми преди да се усложнят)
3. Обща документация (проследяване на напредъка)
4. BIM интеграция (интегриране на информация за изпълнението в дигитални проекти)

Как да се подготвите за доклад за отклонения

За да е възможно да се получи доклад за отклонения, първо трябва да имате „маркирани“ данни във вашия файл.

Маркираните данни се получават, когато сте в режим на разполагане на точки и натиснете бутона „измерване“ след като маркирате точка. Когато „маркирате“ всяка точка, маркираните данни за тази точка се запазват на заден план, за да можете да ги експортирате чрез доклад за отклонения или при експортиране на обща информация за точките.

Вижте тази статия, за да разберете разполагането на точки (маркиране на точки), и тази статия, за да разберете как да импортирате и експортирате информация за точки, като цяло.

 По-долу е бутонът за измерване, който трябва да натиснете по време на разполагането на точки, за да се осигури получаването на маркирани данни:

Как да експортирате доклади за отклонения:

Стъпка 1: Отидете в раздела Доклади

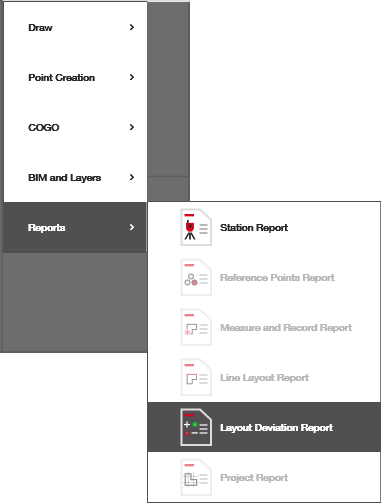

Намерете експорта на доклад за отклонения, наличен в секцията с доклади:

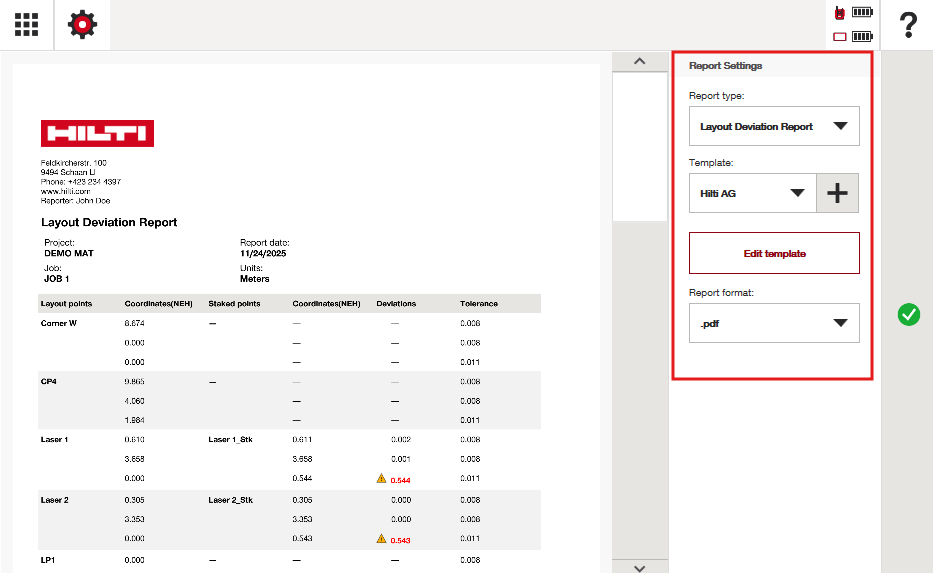

Стъпка 2: Изберете предпочитания шаблон

Имате възможност да редактирате шаблона и типа на експорта на вашия доклад за отклонения

Стъпка 3: Редактирайте шаблона си (ако е необходимо)

Можете да натиснете бутона „редактиране на шаблона“, за да промените информацията, намираща се в заглавката и долния колонтитул на вашия доклад за отклонения:

Стъпка 4: Експортирайте доклада за отклонения

Просто натиснете зелените отметки, докато можете да запазите доклада за отклонения на място по ваш избор на таблета.

Как да разберете данните в доклад за отклонения

Данните са организирани, за да се виждат бързо грешките:

• Точките, които са маркирани, са обозначени с „_Stk“ в суфикса си
• Координатите както на точката за разполагане, така и на маркираната точка са лесни за намиране и сравнение
• Червен текст с жълти триъгълници се появяват за всяка точка, която е маркирана извън зададения толеранс
  • Моля, вижте тази статия, за да разберете какво е толеранс и как да го зададете.
• При експортиране като Excel файл, можете да коригирате и форматирате данните както желаете.

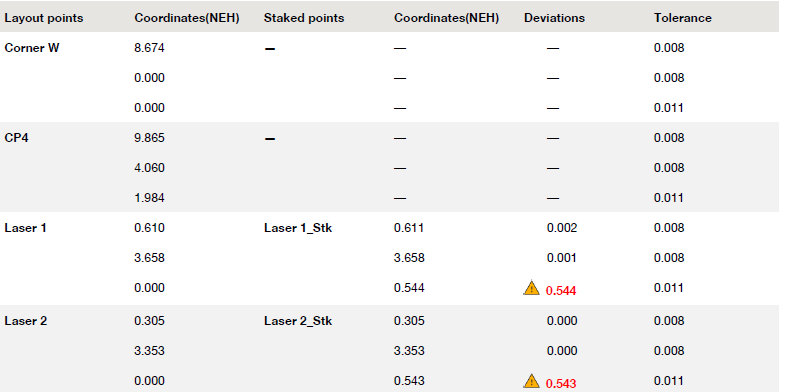

В примерния екран по-долу толерансът беше 8 мм за разполагане и 11 мм за височина. Софтуерът идентифицира грешките, където моите точки бяха маркирани извън толеранса в сравнение с проектирането:
