Какво е „Измерване на ъгъл“ в „Измерване и запис“?

Ъглите и остри ръбове не са надеждни лазерни цели:

• Част от лазерния лъч удря една повърхност
• Част от лъча преминава покрай ръба
• Част може да се отрази от обекти зад ъгъла

Това често води до къси, нестабилни или изкривени разстояния при опит за директно измерване на ъгъл.

Измерването на ъгъл избягва този проблем, като разделя измерването на разстояние и ъгли, използвайки всяко измерване там, където е най-надеждно.

Как работи Измерването на ъгъл (опростено обяснение)

Вместо да се опитва да измери всичко точно в ъгъла, работният процес разделя измерването на две части:

1. Разстоянието се измерва там, където лазерът работи най-добре
2. Ъглите се измерват там, където прецизността на насочване е най-добра

След това тези стойности се комбинират, за да се изчисли практична 3D позиция на ъгъла.

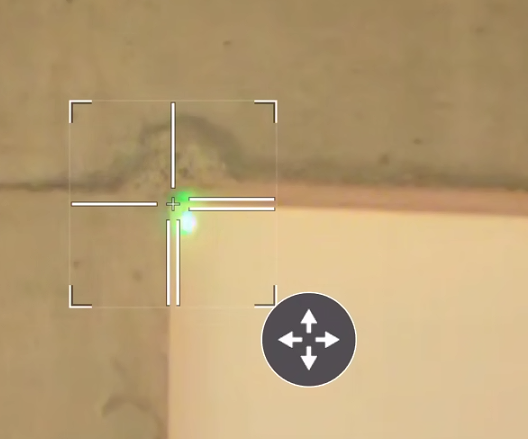

Стъпка 1: Измерете надеждно разстояние близо до ъгъла

Измерете точка много близо до ъгъла.

• На равна повърхност:
  Избягвайте изтъркани, заоблени или неправилни ръбове.
• Осигурява чисто лазерно отражение:
  Лазерната точка трябва да е напълно видима върху равната повърхност и да осигурява ясно, стабилно измерване.

Това измерване дава на инструмента надеждно референтно разстояние, а не окончателното местоположение на ъгъла.

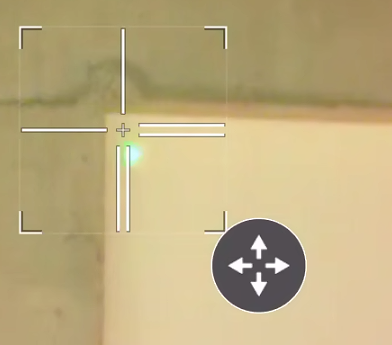

Стъпка 2: Насочете прецизно към ъгъла (само ъгли)

Завъртете инструмента и визуално насочете точно към ъгъла.

• В тази стъпка не се измерва разстояние
• Инструментът записва нови:
  • Хоризонтален ъгъл (HA)
  • Вертикален ъгъл (VA)

Точността в тази стъпка е критична: внимателно определете истинския ъгъл с помощта на телескопа.

Стъпка 3: Инструментът комбинира разстоянието и ъглите

След това софтуерът:

• Използва измерването на разстоянието от Стъпка 1
• Използва измерването на ъгъла от Стъпка 2
• Комбинира ги математически в една 3D координата

Тази обединена точка се съхранява като надеждно измерване на ъгъл.

Добри практики при използване на „измерване на ъгъл“

1. Измервайте възможно най-близо до ъгъла (минимизира грешката от отместване на разстоянието)
2. Осигурете чиста, равна повърхност (избягвайте изтъркани ръбове, фуги или груб бетон)
3. Насочвайте много внимателно към ъгъла (ъгловите грешки директно влияят на позицията)
4. Поддържайте разумни разстояния (по-дългите разстояния усилват ъгловите грешки)
5. Разберете, че това е изчислена точка (много полезна, но не с точността на геодезическо контролиране)

Точност и честни ограничения

Измерването на ъгъл въвежда малко приближение, тъй като разстоянието се измерва близо до ъгъла, а не директно в него. Освен това лазерът обикновено удря стената под лек ъгъл, а не перпендикулярно.

Точността остава надеждна, защото:

• Отместването на разстоянието от ъгъла е много малко
• Ъгловата прецизност е изключително висока
• Получените грешки в координатите обикновено са много малки за строителни цели
• Грешките са предсказуеми и значително по-малки от опита за директно измерване на ръба

Когато се следват добрите практики, позиционната точност е строителна степен и е сравнима с тази, която потребителите вече приемат при маркиране на точки с призмена щанга.

Кога да използвате (и кога не) Измерване на ъгъл

Препоръчителни случаи на употреба

• Общо строително маркиране
• Груб контур на сгради
• Проверка на общи размери
• Недостъпни или трудни за измерване ъгли
• Полева производителност, където скоростта е по-важна от изключителната прецизност

Избягвайте използването на Измерване на ъгъл за:

• Високоточни заснемания на „as-built“
• Проверка с тесни толеранси (изисквания на милиметрово ниво)
• Правни или кадастрални измервания
• Изкривена, извита или неправилна геометрия

В тези случаи може да са необходими по-строги методи (като насочване с призма или измервания чрез сканиране).
