Co představuje zelený kruh vytyčování v aplikacích Ustavení a Měření?

  • Aktualizováno

Zelený kruh vytyčování je vodítkem tolerance

Při provádění ustavení podle kontrolních bodů nebo kontrolních linií nejprve totální stanice ověří, jak přesně změřené kontrolní body nebo linie odpovídají digitálnímu návrhu. Pokud se vyskytnou jakékoli chyby měření, bez ohledu na to, jak jsou malé, nástroj vypočítá, s jakou přesností může provádět aplikace při použití vašich měření kontrolních bodů.

Zelený kruh, který se zobrazí po ustavení podle kontrolních bodů nebo kontrolních linií, představuje pracovní oblast, která bude odpovídat nastavené toleranci. Pokud máte v nastavení 2D vytyčování nastavenou hodnotu 4 mm (což znamená, že nechcete, aby rozdíl mezi vašimi měřeními přesáhl 4 mm), software zobrazí zeleně pouze oblast, ve které vás může s jistotou vést s touto úrovní přesnosti.

To znamená, že mimo tento rozsah pravděpodobně nebude požadované přesnosti dosaženo. Naopak pokud se nacházíte v oblasti vyznačené zeleným kruhem, můžete rozumně očekávat dosažení této přesnosti.

Tento zelený kruh lze zobrazit také v dalších aplikacích, zejména v aplikacích Vytyčení bodů, Vytyčení linií a Měření a záznam. Jde o praktickou pomůcku pro zajištění optimální přesnosti.

Upozornění: tento odhad přesnosti nezohledňuje další faktory, které mohou přesnost ovlivnit, například vyrovnání tyče s hranolem, chyby při vyznačování bodů v terénu nebo jakýkoli jiný krok vašeho postupu, který může způsobit chyby.

Jak kruh aktivovat

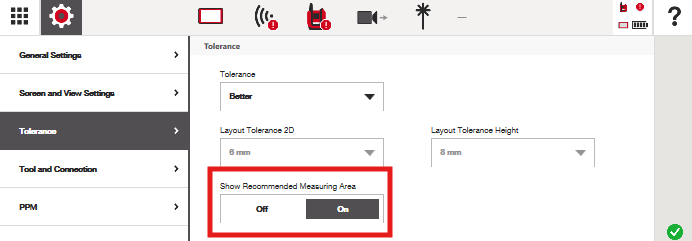

Chcete-li během ustavení zobrazit zelený kruh (neboli doporučenou oblast měření), aktivujte jej v nastavení tolerance:

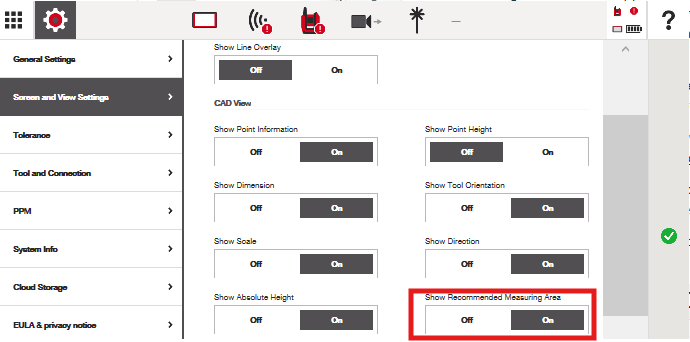

Chcete-li zelený kruh zobrazit v dalších aplikacích měření, aktivujte jej v nastavení obrazovky a zobrazení v části Zobrazení CAD:

Příklady, jak kruh vytyčování pomáhá:

Snadno odhalte nesprávně provedené ustavení:

Podívejme se na následující příklad. Software mi pomáhá pochopit, že moje ustavení pravděpodobně není optimální:

Změřil jsem 2 kontrolní body. V pravém dolním rohu obrazovky vidíte, že moje „tolerance vytyčování“ je 10 mm. Při použití pouze dvou kontrolních bodů a na základě přesnosti mých měření mě software upozorňuje, že totální stanice mě bude schopna vést s přesností 10 mm pouze v malé oblasti vyznačené kruhem. Cokoli mimo tuto oblast bude pravděpodobně nepřesné.

Měl bych toto ustavení použít? Pravděpodobně ne. Měl bych najít lepší sestavu kontrolních bodů.

Nyní si všimněte, co se stane, když zvýším požadovanou přesnost tolerance na 4 mm:

Software mi nebude schopen zobrazit kruh vytyčování, což naznačuje, že sestava kontrolních bodů je příliš nepřesná na vytyčování s přesností 4 mm.

Snadno zjistěte, jak vaše kontrolní body ovlivňují potenciální přesnost:

Nyní při zachování výše uvedeného příkladu zjistíme, co se s kruhem vytyčování stane, když přidáme další kontrolní body. Nastavení tolerance pro 2D vytyčování ponechám na hodnotě 4 mm:

Níže vidíte, že jsem nyní na svém pracovišti změřil 8 různých kontrolních bodů a nakonec se mi zobrazil kruh vytyčování, který naznačuje oblast, ve které lze zachovat požadovanou přesnost 4 mm.

Takto vypadá kruh vytyčování, pokud chci zachovat přesnost 6 mm:

Jak můžete kruh vytyčování optimalizovat?

Kromě toho, že je třeba zajistit práci s přesnými kontrolními body, nabízí software několik užitečných nástrojů pro co nejlepší optimalizaci kruhu vytyčování.

Po změření kontrolních bodů přejděte na kartu „Měření“ v pravém horním rohu. Zobrazí se každý kontrolní bod, který jste změřili, a také hodnoty odchylek mezi nimi. Stručně řečeno, tyto hodnoty odchylek vyjadřují, jak moc musel nástroj upravit naměřenou polohu daného kontrolního bodu, aby ji „přizpůsobil“ digitálnímu návrhu.

Software ve výchozím nastavení používá k výpočtu kruhu vytyčování, se kterým hodláte pracovat, všechny kontrolní body, které změříte. Máte však možnost ručně odstranit kontrolní body, které jsou pravděpodobně nepřesné a snižují potenciální přesnost měření a vytyčování, nebo můžete nechat software, aby je automaticky identifikoval.

Klikněme například v seznamu výše na možnost „Navrhnout nejlepší výběr“ a podívejme se, zda software dokáže při výpočtu ustavení odstranit některé nekvalitně změřené kontrolní body:





Software dokázal najít kontrolní body, které vám vzhledem k poskytnutým kontrolním bodům umožní vytyčovat s nejvyšší možnou přesností. Při přesnosti vytyčování 4 mm mohu s jistotou vytyčovat v celé oblasti svého pracoviště.

Jak nastavení tolerance vytyčování ovlivňuje přesnost při vytyčování?

Totální stanice vás vždy povede k dosažení co nejvyšší přesnosti bez ohledu na nastavení tolerance v nástroji. Nastavení tolerance má dvě základní funkce:

  1. Způsobit, aby aplikace během práce změnily barvu na zelenou nebo červenou a poskytly vám vizuální informaci o měřeních, která jsou v rámci nastavené tolerance nebo mimo ni.

    • Například při toleranci 6 mm během vytyčování se zaměřovací kříž vaší polohy zbarví zeleně, až když se dostanete do vzdálenosti 6 mm od bodu, jak je znázorněno na snímku obrazovky níže.

  2. Zobrazovat realistické pracovní oblasti, ve kterých během procesu ustavení zůstanete v rámci nastavené tolerance (jak je popsáno v tomto článku).

Bez ohledu na nastavenou toleranci vás nástroj vždy povede k poloze, která je vzhledem k provedenému ustavení vypočtena jako poloha „0“ pro vaše body. To, zda je vypočtená poloha těchto bodů skutečně nepřesná, však jednoduše závisí na pečlivosti, s jakou koncový uživatel nástroj přesně ustaví a udržuje jeho přesnost během pracovního dne.

Další pomoc s tématy týkajícími se přesnosti najdete v tomto článku.
