Import a export bodů: Návod

Co jsou to „body“ v HCL?

Existuje mnoho různých typů bodů, které lze uložit do souboru projektu HCL (známého jako HPL30): řídicí body, body rozvržení, změřené body, vytyčovací body a staniční body.

Řídicí body: Body, které se používají k ustavení nástroje na stanici, jak je vidět v tomto článku.

Body rozvržení: Body, které lze rozvrhnout na specifických souřadnicových místech, jak je popsáno v tomto článku.

Změřené body: Body, které byly změřeny (namísto rozvržení) hlavní jednotkou po ustavení stanice, jak je popsáno v tomto článku.

Vytyčovací body: Body rozvržení, které byly vytyčeny nebo zaznamenány na přesném místě, kde byly rozvrženy, jak je vysvětleno v článku o bodech rozvržení zmíněném výše.

Staniční body: Místa, kde vaše stanice určila svou souřadnicovou polohu po ustavení stanice, jak je diskutováno v tomto článku.

Při prvním importu bodů do projektu můžete technicky importovat pouze „body rozvržení“ a „řídicí body“. Důvodem je, že tyto typy bodů jsou relevantní pro nové projekty – všechny ostatní typy bodů souvisejí s body, které jsou vytvořeny po použití nástroje k měření.

Poznámka: svůj seznam bodů můžete vždy upravit po importu přímo na tabletu.

V jakém formátu jsou body uloženy?

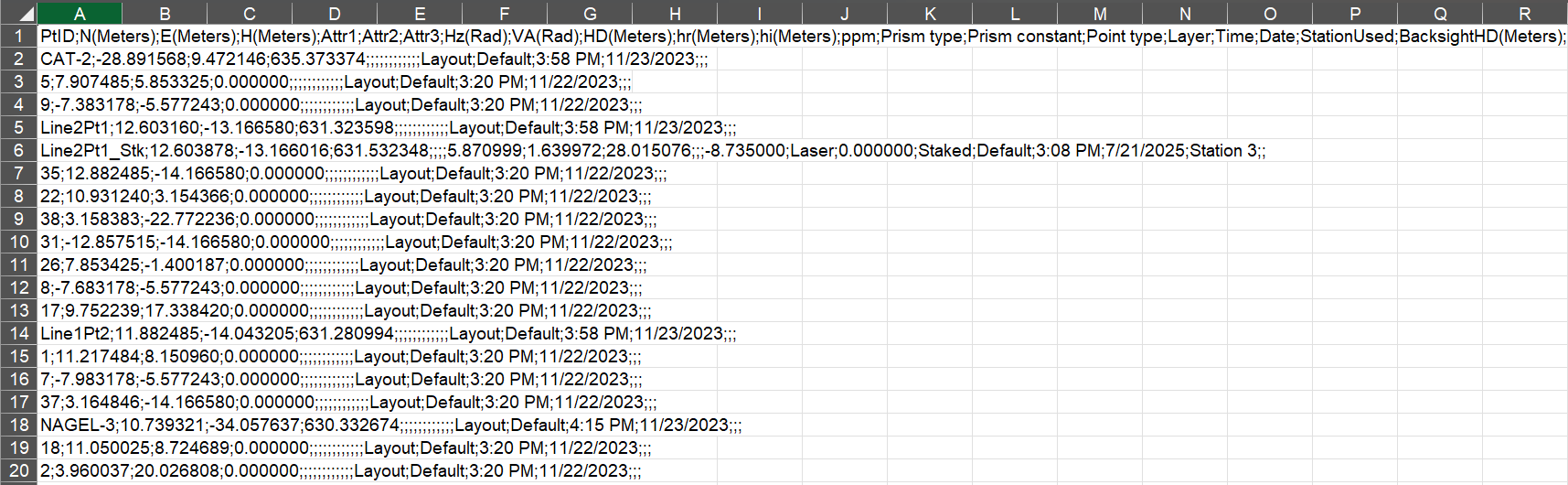

Soubory bodů, pokud jsou importovány nebo exportovány samostatně, jsou uloženy jako soubory csv nebo txt. Pokud nejste s tímto typem souboru pro ukládání informací obeznámeni, může vám to zpočátku připadat trochu zvláštní. Níže je screenshot příkladu, jak tento soubor vypadá po otevření:

Pokud si přečtete horní řádek souboru CSV, všimnete si kategorií, které vysvětlují typ dat, která jsou prezentována, a každá hodnota je oddělena nějakou formou interpunkce (v tomto případě „;“). Nejpodstatnějšími daty v souboru bodů jsou název bodu (PtID) a souřadnicové hodnoty tohoto bodu (východní souřadnice, severní souřadnice a výšková souřadnice).

Veškeré ostatní informace v CSV souboru pro vaše body jsou doplňující údaje, které mohou být užitečné, ale obvykle jsou nejdůležitější informace o souřadnicích.

Jak importovat body do projektu?

Body můžete importovat buď jako „řídicí body“ nebo „body rozvržení“ a nástroj k tomu potřebuje pouze standardně formátovaný csv/txt soubor. Kromě názvu bodu a souřadnic, pokud byl csv/txt soubor exportován ze softwaru Hilti, budou importovány atributy bodů (pokud jsou k dispozici) a při importu řídicích bodů lze importovat také informace o výšce tyče a typu prizmatického hranolu. Jakékoli další informace, které mohou být v CSV, budou při importu ignorovány.

Navíc software zaznamená čas a datum, kdy byly body importovány/vytvořeny, pro vaše potřeby v reportování.

Pro čistý import bodů se doporučuje zkontrolovat svůj soubor bodů a ověřit, že každý bod má jedinečný název. I když software dokáže detekovat body se stejnými názvy, můžete se stále setkat s chybami.

Níže si projdeme, jak formátovat váš importní soubor, poté jak importovat body rozvržení a nakonec řídicí body.

Jak importovat Krok 1: Získejte správný formát pro váš soubor bodů

Průmyslový standard csv/txt soubor je formátován takto:

"NÁZEV BODU;N Souřadnice;E Souřadnice;H Souřadnice"

I když výše uvedený příklad používá středník („;“) jako oddělovač hodnot, můžete použít oddělovač dle vlastního výběru.

Jak importovat Krok 2: Otevřete projekt

Vyberte projekt, do kterého chcete body importovat, ze seznamu projektů:

Jak importovat Krok 3: Volba importu bodů rozvržení

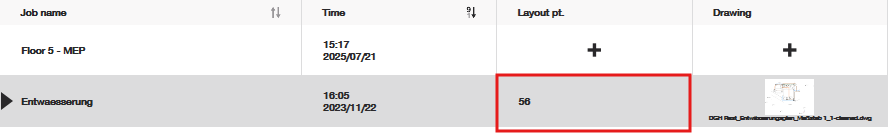

Pokud importujete body rozvržení, otevřete projekt, aby se zobrazily práce v něm uvedené. Poté jednoduše klikněte na políčko, které představuje body rozvržení práce, do které potřebujete body importovat:

Uveďte, že máte v úmyslu importovat body do této práce:

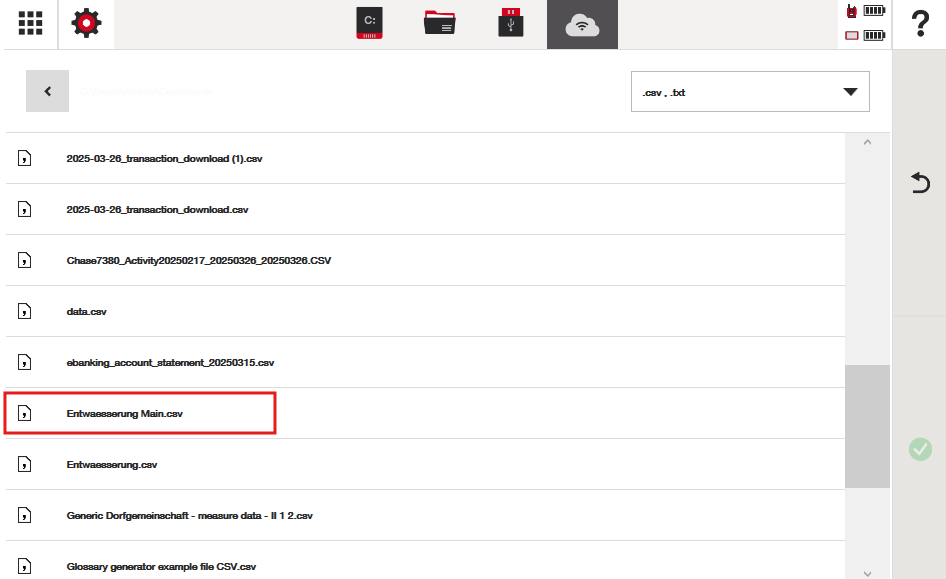

Najděte soubor podle požadované cesty k souboru a stiskněte zelenou fajfku:

Jak importovat Krok 4: Vyberte správný formát vašeho souboru

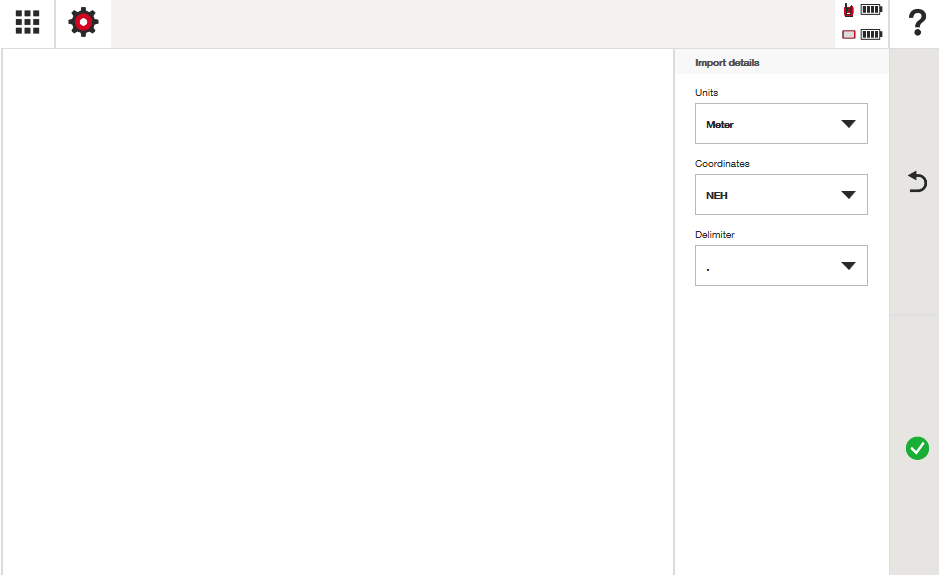

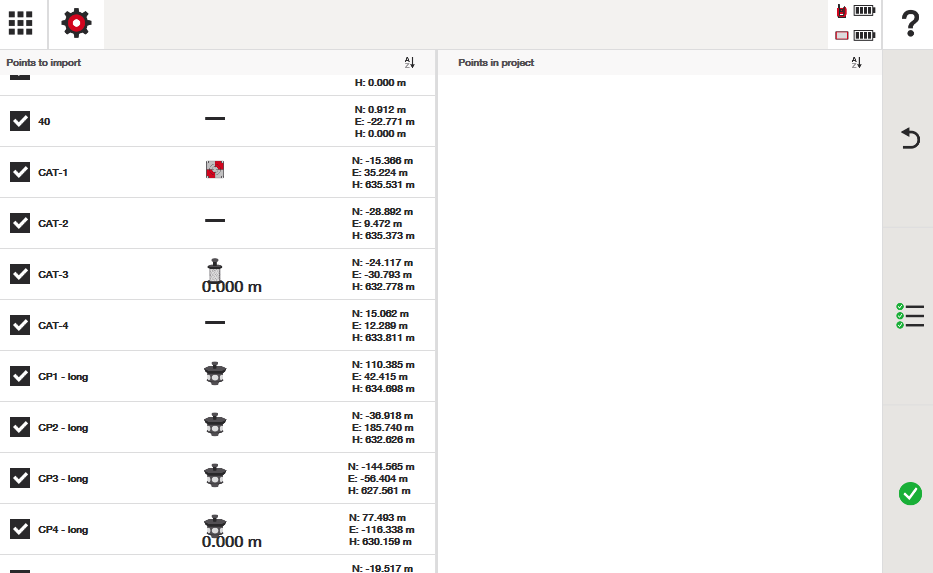

Software se pokusí analyzovat data, která importujete, a identifikovat používané jednotky a pořadí souřadnic, ve kterém jste body zadali. Vždy můžete tyto možnosti upravit nebo změnit na okně „Detaily importu“ na pravé straně obrazovky:

Pokud je něco špatně s vybraným formátem, zobrazí se chybová zpráva. Obvykle pomůže jednoduše změnit oddělovač (nebo separátor) dat:

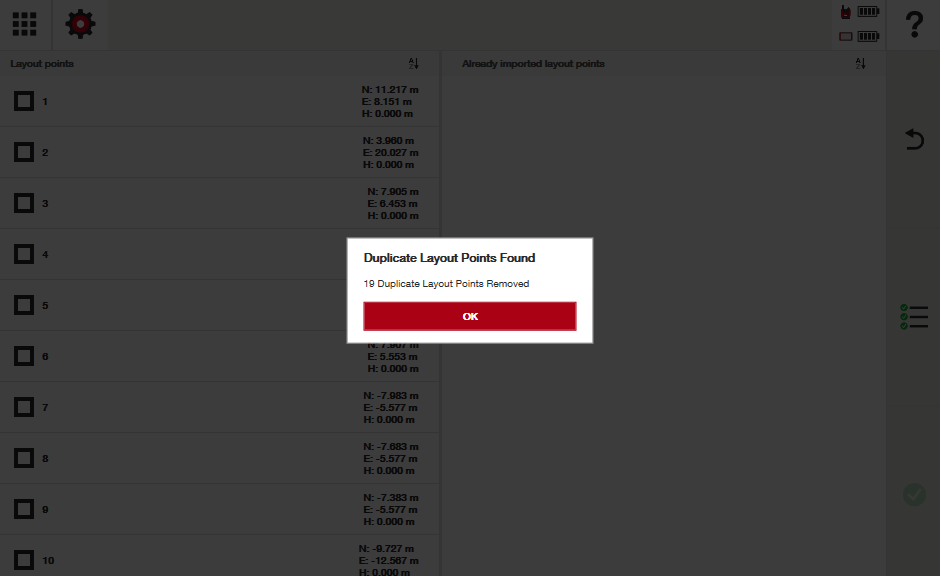

Pokud software zjistí, že v csv jsou body, které jsou duplicitní jak v názvu tak v souřadnicích, odstraní duplicity a upozorní vás. Doporučujeme však před importem zkontrolovat seznam bodů a odstranit nebo změnit body se stejným názvem. To pomáhá zjednodušit proces importu a eliminuje potenciální chyby:

Pokud software zjistí, že v práci již existují body se stejným názvem, zeptá se vás, jak chcete postupovat – zda ponechat starý bod, nebo jej nahradit novým:

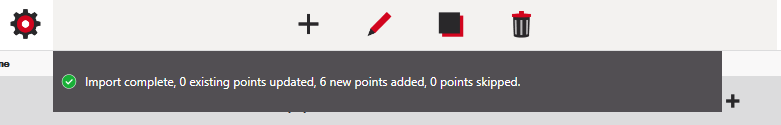

Po dokončení importu uvidíte zprávu, která vysvětluje, že import byl úspěšný:

Jak importovat Krok 5: Volba importu řídicích bodů

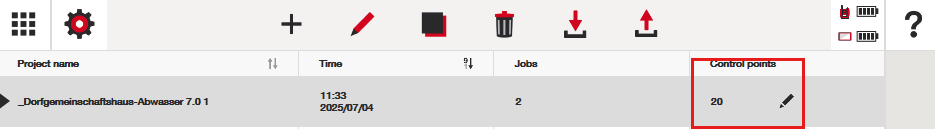

Pokud importujete řídicí body, jednoduše klikněte na políčko, které představuje řídicí body na úvodní obrazovce projektu:

Liší se proces importu řídicích bodů od importu bodů rozvržení?

Ano – ale jen mírně. Při importu řídicích bodů můžete importovat informace o prizmatickém hranolu a výšce tyče z csv/txt souboru, který byl exportován ze softwaru Hilti. Budete také vyzváni k úpravě detailů hranolu pro každý bod před dokončením importu.

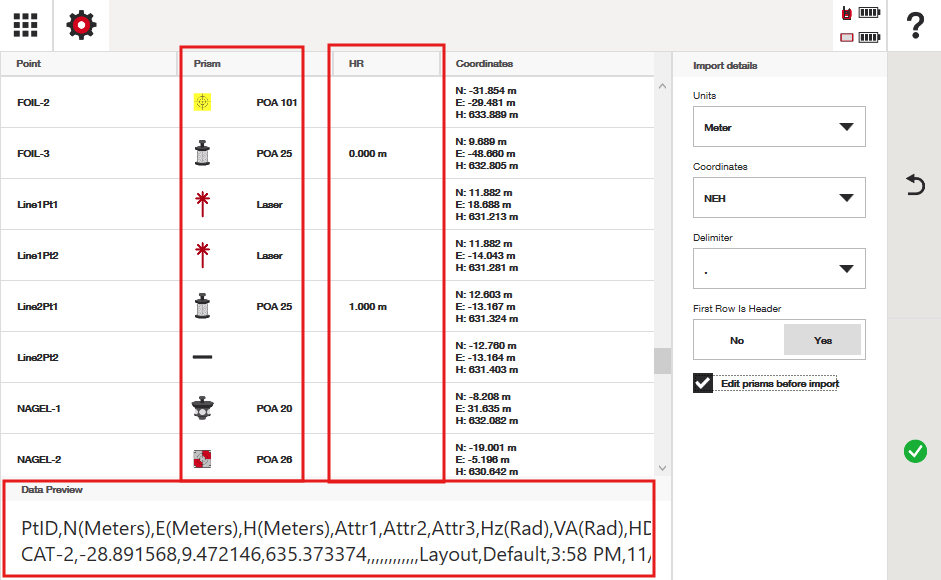

Všimněte si, jak obrazovka importu řídicích bodů zobrazuje více dat: typ hranolu, výšku tyče a náhled všech dat csv/txt bodů:

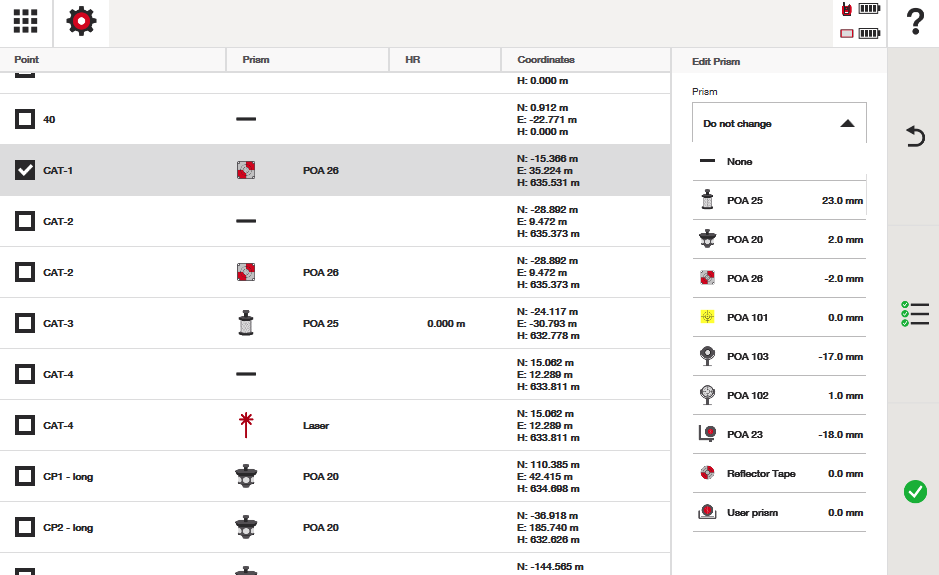

S povolenou volbou „upravit hranoly před importem“ mohu také upravit jakékoli potřebné informace:

Po dokončení úprav stiskněte zelenou fajfku pro ukončení menu úprav hranolu. Proces importu bodů je pak stejný jako u bodů rozvržení výše, ale na obrazovce uvidíte také hranoly a výšku tyče vztahující se k bodům:

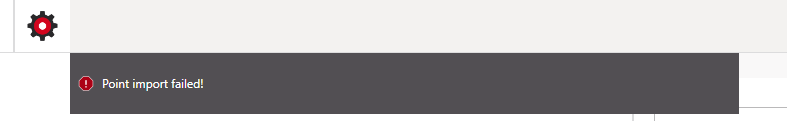

Co dělat, když po importu bodů dostanete zprávu „chyba při otevírání práce“?

Pokud po importu bodů obdržíte chybu, že nelze otevřít práci, pravděpodobně existuje bod, který má stejný název jako jiný, ale jiné souřadnice. Vraťte se ke svému seznamu bodů a prohlédněte si body seřazené podle názvu bodu. Odstraňte nebo změňte duplicitní názvy bodů, zejména pokud mají stejný název, ale různé souřadnice. Software mohl přehlédnout duplicitní body, pokud měly stejný název, ale jiné souřadnice, což způsobí chybu.

Kolik dat z CSV/TXT souboru se importuje kromě souřadnic?

Pokud importujete csv/txt soubor, který byl exportován ze softwaru založeného na Hilti, budete moci také získat informace o atributech bodů, pokud jsou k dispozici. Navíc pouze při importu řídicích bodů budete moci importovat i výšku tyče a informace o hranolu pro každý bod. Poznámka: informace o hranolu a výšce tyče nebudou importovány při importu bodů rozvržení.

Jak exportovat body z projektu?

Přejděte do menu projektu a vyberte projekt, ze kterého chcete body exportovat:

Odtud můžete klepnout na oblast, kde je napsáno „řídicí body“ a exportovat pouze řídicí body projektu:

Nebo můžete exportovat body z určité práce v rámci projektu:

Po klepnutí na sloupec bodů rozvržení v menu práce se zobrazí možnost určit, které body chcete exportovat, a ukáže se počet dostupných bodů každého typu v dané práci k exportu:

Po pokračování budete mít ještě jedno okno, kde upřesníte, které body chcete exportovat, a také jak bude csv/txt soubor vypadat: v jakých JEDNOTKÁCH chcete body zobrazit, v jakém POŘADÍ SOUŘADNIC chcete hodnoty bodů a jaký ODDĚLOVAČ (SEPARÁTOR) chcete použít pro hodnoty:

Body můžete vybrat jednotlivě, nebo použít tlačítko „vybrat vše“ na pravé straně obrazovky.

Po exportu budou body uloženy jako soubor CSV.

Jaká data jsou exportována v CSV nebo TXT souboru s daty bodů?

Po otevření CSV souboru s daty bodů uvidíte, že je u každého bodu uloženo mnoho informací, které vám mohou být velmi užitečné při prohlížení vašeho projektu a toho, co bylo změřeno nebo rozvrženo.

PtID: název exportovaného bodu
N,E,H souřadnice: souřadnicové informace o tom, kde byl bod umístěn
Attr1-4: atributy připojené k bodu, pokud nějaké jsou. Tyto jsou zadávány ručně koncovým uživatelem.
„Hz a VA“ (Rad): zaznamenané úhly hlavní jednotky, měřené v radiánech, když byl bod změřen nebo vytyčen. Radiány se zde používají při exportu dat, protože je obvykle snazší integrovat informace o radiánech do jiného softwaru, pokud je to potřeba.
HD (Horizontální vzdálenost): přesná horizontální vzdálenost totální stanice k bodu, který byl vytyčen nebo změřen. HD nezohledňuje sklon, pouze 2D horizontální vzdálenost.
HR (Výška tyče): výška prizmatické tyče ručně zadávaná uživatelem (pokud je to relevantní) při měření nebo vytyčování bodu.
HI (Výška přístroje): výška totální stanice ručně zadávaná uživatelem (pokud je to relevantní) při měření nebo vytyčování bodu. Toto se zobrazí pouze v případě, že byla při ustavení stanice zadána výška stanice.
PPM (Části na milion): ppm ručně nastavené koncovým uživatelem v nastavení PPM nástroje – číslo, které upravuje chyby způsobené okolními povětrnostními podmínkami.
Typ hranolu: typ hranolu použitý uživatelem při vytyčování nebo zaznamenání bodu
Konstanta hranolu: konstanta hranolu, která byla použita při měření. Každý hranol má nějakou konstantu, která pomáhá totální stanici vypočítat střed hranolu po navázání na něj.
Typ bodu: indikátor, o jaký typ bodu se jedná (vytyčený, rozvržení, řídicí, staniční nebo změřený)
Vrstva: CAD vrstva, na které je bod uložen. Toto umožňuje uživateli identifikovat nebo třídit relevantní body z csv.
Čas: čas dne, kdy byl bod uložen
Datum: datum, kdy byl bod uložen. Poznámka – čas a datum pomáhají sledovat produktivitu nebo zajistit, že práce byla dokončena v určitém čase (pro řešení konfliktů)
Použitá stanice: číslo stanice, která byla použita k měření nebo vytyčování bodu. Pomáhá to při korekci chyb nebo řešení problémů, například při zjišťování, které body byly měřeny přesně a které nepřesně, a která stanice byla mezi nimi použita. Je rozumné uchovávat „staniční body“, které jsou používány v celém projektu, protože pokud staniční body odstraníte, informace o ustavení stanice budou ztraceny u bodů, které byly s ní měřeny. Například nebudete schopni zjistit, která stanice byla použita k měření určitých bodů.

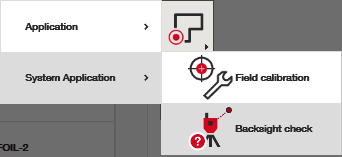

BacksightHD: vzdálenost zpět k prvnímu řídicímu bodu použitému při ustavení stanice. Poznámka: kdykoli můžete zkontrolovat jakýkoli uložený řídicí bod ve vašem souboru bodů jako kontrolu zpětného zaměření jednoduše provedením „kontroly zpětného zaměření“.
