Co je to zpráva o staničení?

Zpráva o staničení vám umožňuje vidět historii různých postupů staničení a výsledků, které jste použili pro svůj projekt. Existuje několik definic, které budete chtít pochopit, abyste mohli tuto zprávu efektivně využívat ve své práci. Zpráva je však intuitivní a měli byste ji být schopni rychle pochopit.

Zpráva o staničení vám umožní sledovat vaši přesnost v procesu staničení v čase. Budete moci sledovat kontrolní body, které používáte, souřadnice vašeho totálního stanoviště pro každé staničení, potenciální odchylku každého staničení a nastavení PPM v době staničení. Je to skvělá zpráva pro sledování a řešení problémů s vaším rozvržením a měřeními, zejména proto, že vaše exportovaná data bodů (například data vytyčených bodů a změřených bodů) také ukládají stanici, se kterou byl bod změřen. S touto zprávou můžete snadno zkontrolovat svou práci.

Pro referenci si přečtěte tento článek o exportu informací o bodech.

Umístění aplikace zprávy o staničení

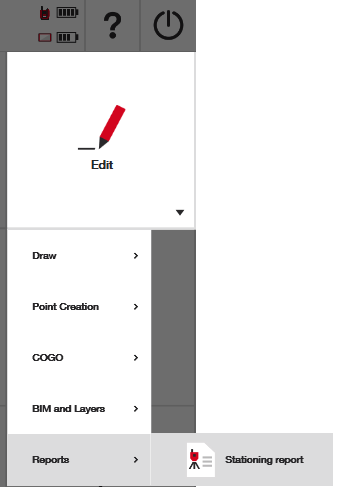

Aplikaci zprávy o staničení najdete pod ikonou úprav na domovské obrazovce. Přejděte do sekce zpráv a budete mít možnost exportovat zprávu o staničení:

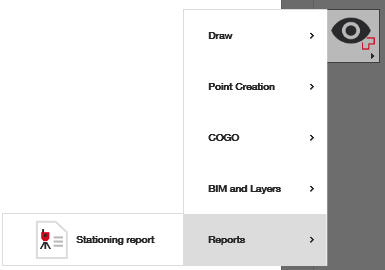

Je také umístěna na kartě aplikací bez měření na obrazovce cad-view:

Nastavení zprávy

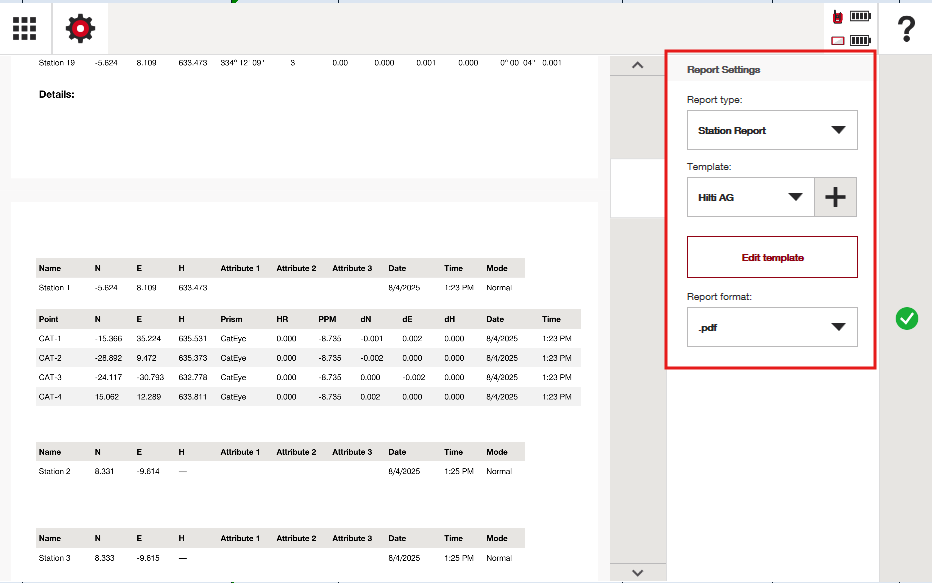

Nastavení zprávy můžete upravit před exportem přes obrazovku exportu:

Použijte tuto oblast k úpravě šablony nebo změně formátu zprávy mezi .xlsx nebo .pdf.

Jaká nastavení můžete upravit v "Upravit šablonu"?

Můžete upravit, co se zobrazí v záhlaví a zápatí vaší šablony, stejně jako kde by mělo být záhlaví umístěno. Prosím, přizpůsobte tuto zprávu podle potřeby.

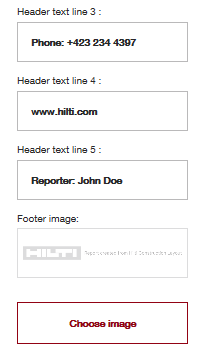

Změňte obrázky a upravte informace podle potřeby:

Informace v záhlaví zprávy o staničení

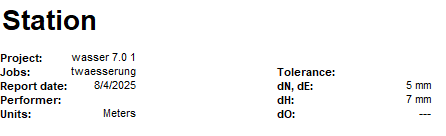

Zpráva o staničení začíná záhlavím:

Ukazuje projekt a zakázku, ze které je zpráva o staničení čerpána, datum zprávy, jednotky (nastavené v nastavení HCL) a nastavení tolerance v době exportu (také něco nastaveného v nastavení - viz tento článek pro informace o toleranci).

Informace v tabulce zprávy o staničení

Bezprostředně po záhlaví se zobrazí tabulka se všemi stanicemi spojenými se zakázkou projektu, ze kterého byla zpráva exportována:

Zde je seznam toho, co je uvedeno:

• Název: Název bodu stanice
• NEH: Koordinační informace stanice
• Kontrolní body: Tato data ukazují počet kontrolních bodů, které byly změřeny během procesu staničení.
  • Pokud je zde uvedeno "0," je to proto, že jste staničili pomocí staničení "přes kontrolní bod"
• hI: Výška přístroje, která je zadána na tabletu po staničení (pravděpodobně běžné pouze během staničení přes kontrolní bod).
• dN, dE, dH, dO: Toto označuje odchylky vašeho nastavení staničení poté, co byly změřeny kontrolní body a byla vypočtena poloha stanice.
• Atribut 1-3: Jakékoliv ručně přidané atributy přidané k bodu staničení v softwaru.
• Datum/Čas: Časový záznam, kdy došlo ke staničení.
• Režim: Označuje, zda byl nástroj během staničení v normálním nebo nízkofrekvenčním kalibračním režimu. Viz tento kalibrační článek pro pochopení rozdílu mezi režimy.

Individuální informace o staničení ve zprávě o staničení

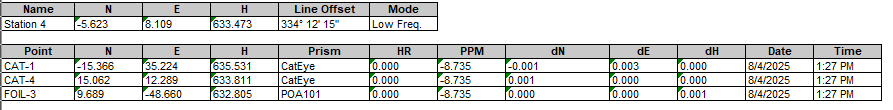

Každé jednotlivé staničení bude mít informace o použitých kontrolních bodech, stejně jako časové značky:

Jak ukazuje snímek obrazovky, každé dokončené jednotlivé staničení bude mít název stanice, souřadnice stanice a frekvenční režim, který byl nastaven během kalibrace.

Navíc bude zahrnut každý bod použitý během staničení, jeho přidružený prism, časová značka a dokonce i nastavení PPM v době měření (viz tento článek).

Všechny tyto informace budou velmi cenné pro křížové ověřování vytyčených a změřených bodů nebo pro kontrolu pokroku rozvržení na projektu.
