Jak provést kalibraci v terénu s PLT 300

  • Aktualizováno

Poznámka - pro více informací o účelu kalibrace v terénu si prosím přečtěte tento článek.

PLT 300 - Nastavení

Pro provedení kalibrace v terénu je třeba připravit následující položky:

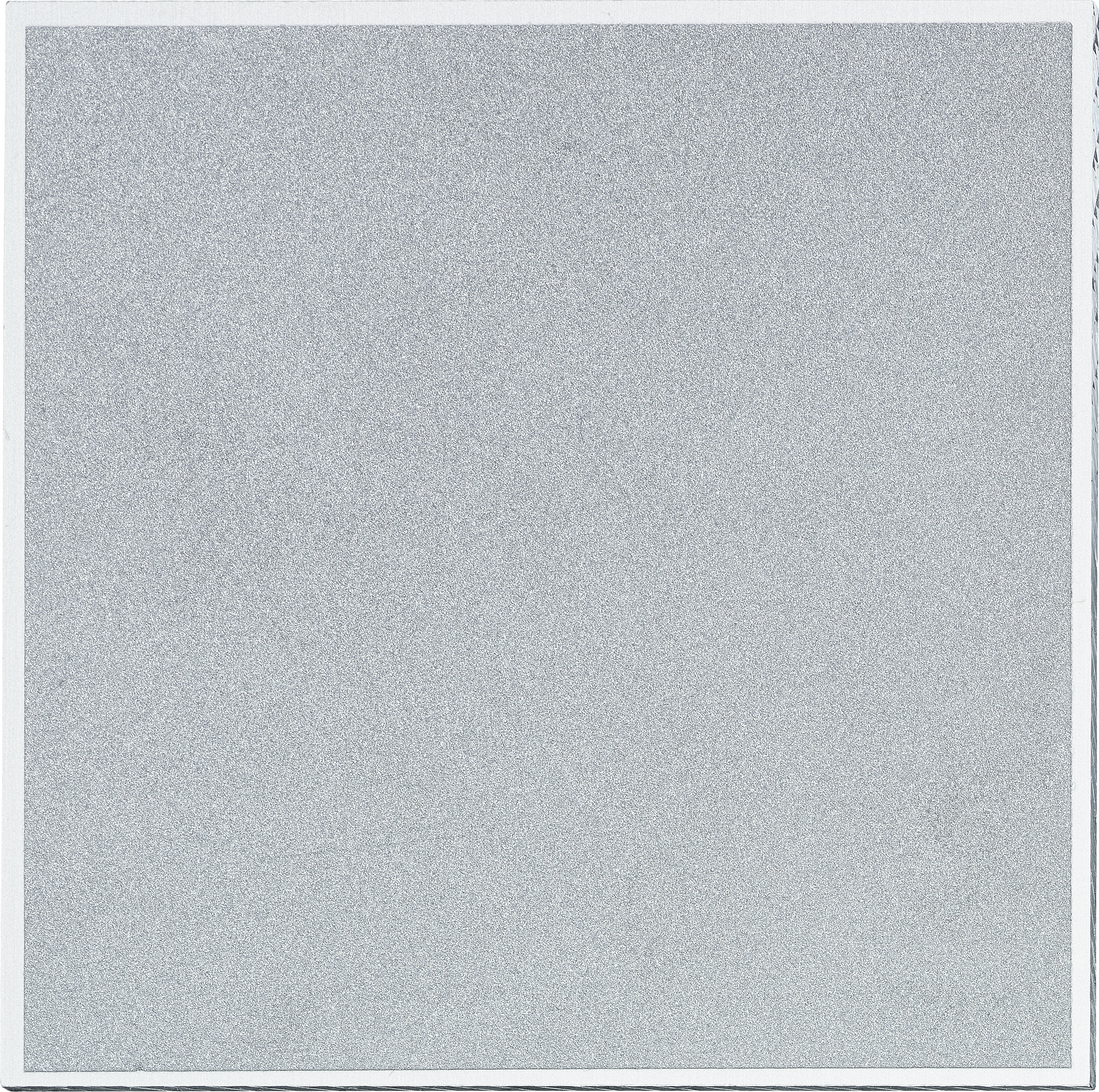

  1. Kalibrační deska POA 31: Tato kalibrační deska je určena pouze pro použití s procesem kalibrace v terénu PLT 300.

  1. Vzdálenost a úhel: Kalibrační deska POA 31 musí být umístěna 45 až 52 metrů od hlavní jednotky. Kromě toho udržujte dalekohled co nejvíce horizontálně při zaměřování desky. Doporučená orientace dalekohledu je mezi 85° a 95°.
  2. Orientace kalibrační desky: Zajistěte, aby nenápisovaná strana kalibrační desky, strana s tmavším šedým čtvercem, směřovala k přístroji.
  3. Zabezpečení přístroje: Ujistěte se, že je přístroj umístěn na stabilním místě a není ovlivněn vibracemi nebo pohybem. Viz tento článek pro nejlepší postupy.

PLT 300 - Jak funguje kalibrace v terénu

Kalibrace v terénu musí být spuštěna ručně.

PLT 300 provádí automatickou kalibraci náklonu pro udržení vyrovnané polohy, ale je stále důležité pravidelně během pracovního dne kalibraci v terénu spouštět. To zajišťuje správné zarovnání mezi:

  • EDM laserem
  • prizmatickým sledovačem
  • optickou cestou dalekohledu

Kalibrace v terénu je proces, který udržuje všechny systémy zarovnané a vycentrované.

Jakmile je nastavení dokončeno, není potřeba žádná další ruční akce. Přístroj kalibraci dokončí automaticky.

Krok 1: Otevřete aplikaci

Najděte ikonu kalibrace na tabletu a vyberte ji pro zahájení procesu:

Přístroj oznámí, že probíhá kalibrace s automatickým zámkem. To znamená, že systém se zaměří na kalibrační desku POA 31 a nebude hledat prizma nebo jiný cíl.

Důležitá poznámka: Pokud je kalibrační deska POA 31 poškozená nebo opotřebovaná na kalibrační ploše, vyměňte ji.
Přesná kalibrace závisí na správném přečtení desky.

Použijte kameru k přesnému zaměření kalibrační desky a stiskněte zelenou fajfku pro zahájení ().

Krok 2: Počkejte na dokončení kalibrace

Stůjte mimo přístroj a zajistěte, aby byla přímá viditelnost na kalibrační desku.

Během kalibrace se laser pohybuje po desce vertikálně i horizontálně. Tento proces se provádí v obou orientacích dalekohledu (technicky označovaných jako „tvář 1“ a „tvář 2“).

To umožňuje systému:

  • plně vyhodnotit úhlové zarovnání
  • zarovnat EDM a prizmatický sledovač s optickou cestou

Krok 3: Sledujte své hodnoty

Po provedení kalibrace PLT 300 zobrazí hodnoty kolimace HA a VA.

  • HA popisuje zarovnání v horizontálním směru zleva doprava
  • VA popisuje zarovnání ve vertikálním směru shora dolů

Tyto hodnoty ukazují velmi malé úhlové odchylky mezi interními měřicími systémy, jako jsou laser, prizmatický sledovač a optická cesta.

Porozumění hodnotám

Je důležité pochopit: tyto hodnoty nejsou chyby; jsou to měření. Žádný mechanický nebo optický systém není stále dokonale zarovnaný. I za ideálních podmínek vždy existují:

  • velmi malé výrobní tolerance
  • mírné odchylky během nastavení
  • drobný vliv prostředí, jako jsou vibrace nebo osvětlení

PLT 300 tyto malé rozdíly identifikuje, pečlivě je změří a automaticky opraví. Technicky, když se spustí kalibrace, systém:

  1. Porovná, jak každý interní systém pozoruje stejný referenční bod
  2. Vypočítá malý rozdíl mezi těmito pozorováními
  3. Uplatní korekci, aby byly všechny systémy opět zarovnány

Hodnota zobrazená na konci kalibrace PLT 300 je jednoduše aplikovaná korekce, která ukazuje, že kalibrace byla úspěšná.

Interpretace výsledků

Hodnota blízká 0 nebo 360 stupňům znamená:

  • systém detekoval pouze velmi malou odchylku
  • systém tuto odchylku opravil
  • systém je nyní správně zarovnaný

Stupně/Minuty/Vteřiny:

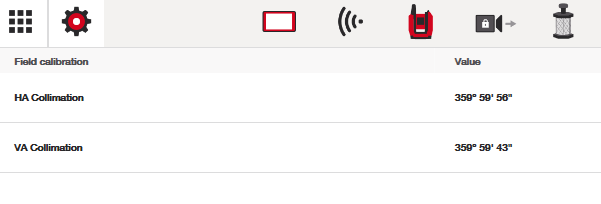

Na výše uvedeném screenshotu vidíte hodnoty ve stupních (°), minutách (') a vteřinách (") představující úhlové korekce pro horizontální úhel (HA) a vertikální úhel (VA). Pro HA korekce činí 4" úhlu (≈ 0,0011°). Jsou to malé korekce, které přístroj provádí v rámci svých navržených tolerancí.

Co dělat, když kalibrace selže?

Kalibrace může selhat, ale obvykle je to způsobeno stabilitou nebo podmínkami nastavení spíše než vnitřním hardwarem.

Běžné příčiny zahrnují:

  • pohyb přístroje
  • vibrace
  • nestabilní nastavení
  • nesprávné vyrovnání

Pro pokyny ke zlepšení stability a nastavení se podívejte na související články: zmírnění vibrací a pomoc s chybami přístroje.

Pokud byly všechny podmínky nastavení zkontrolovány a kalibrace stále selhává, kontaktujte podporu Hilti.
