Používání zobrazení kamery

  • Aktualizováno

Přehled

Zobrazení kamery v HCL poskytuje živý vizuální přenos z PLT, který podporuje přesné polohování, zarovnávání, kontrolu a ověřování.

PLT 300 i PLT 400 používají stejný základní koncept zobrazení kamery, přičemž PLT 400 obsahuje další možnosti konfigurace a překryvných vrstev pro pokročilejší případy použití.

Zobrazení kamery otevřete tak, že otevřete aplikaci View CAD a kliknete na ikonu kamery v horní části obrazovky.

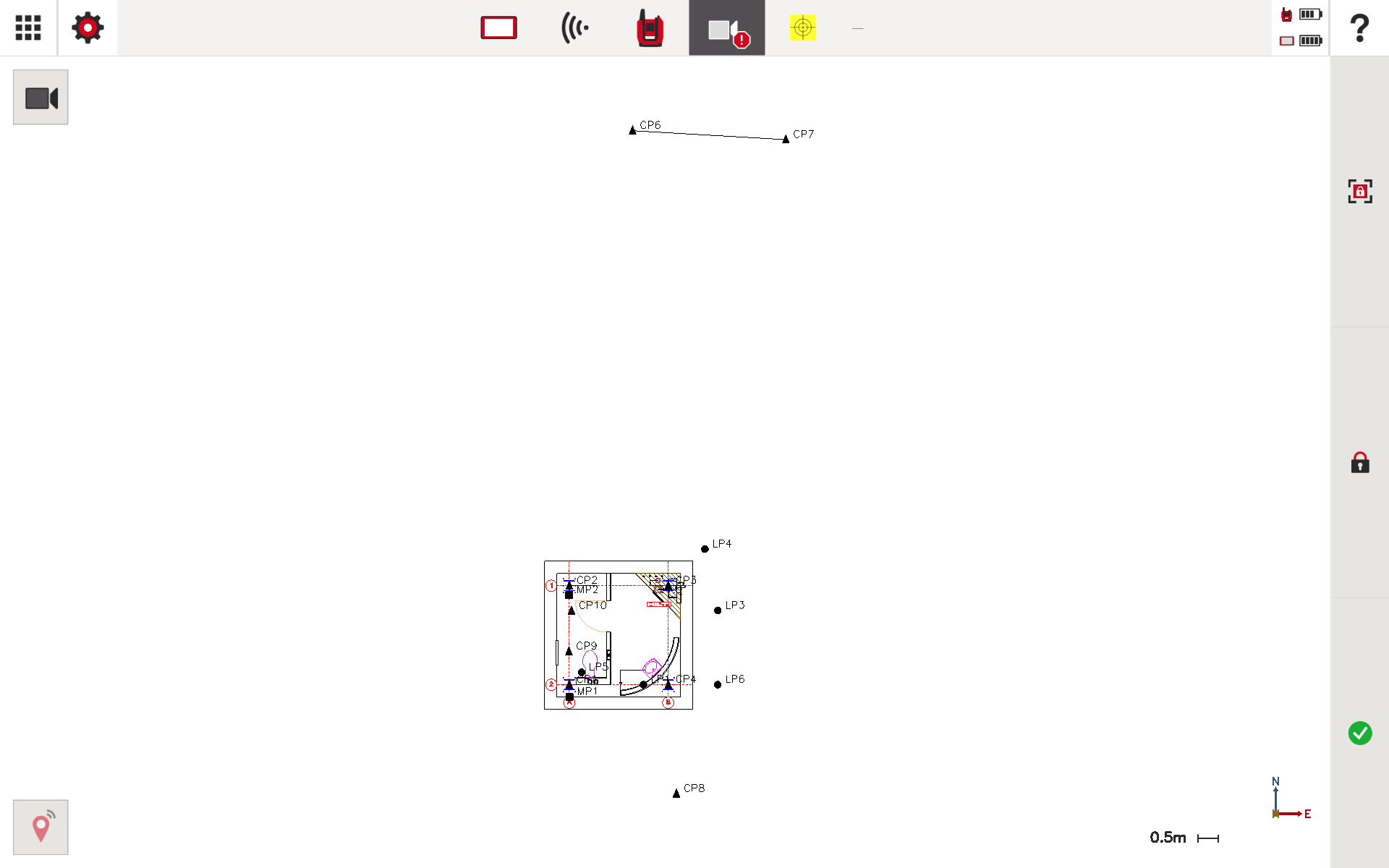

Příklad ikony kamery: pokud je zobrazen symbol zámku, zařízení je uzamčeno na cíli

Zobrazení kamery v ukázce PLT 300

Zobrazení kamery v ukázce PLT 400

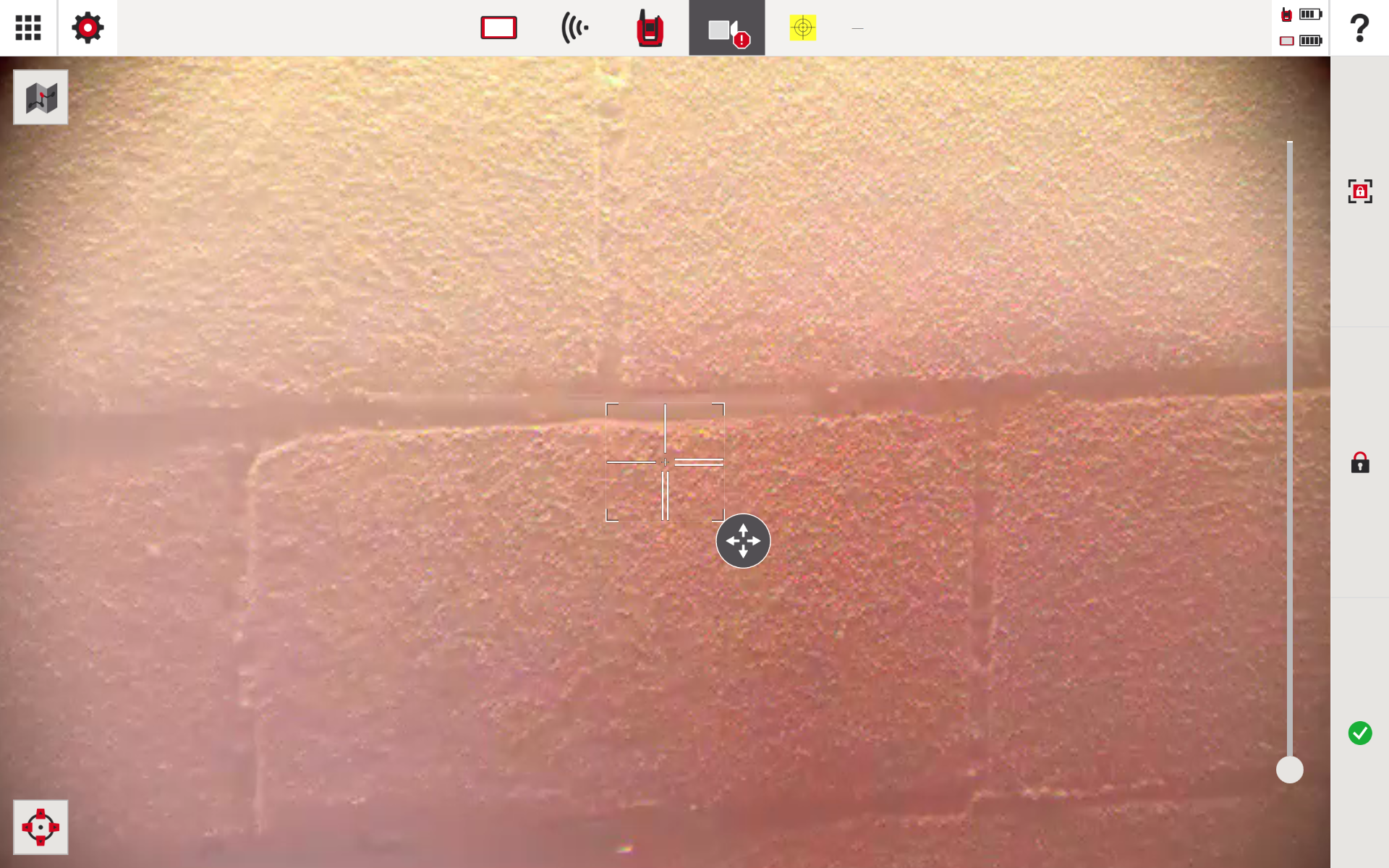

Zobrazení kamery na PLT 300

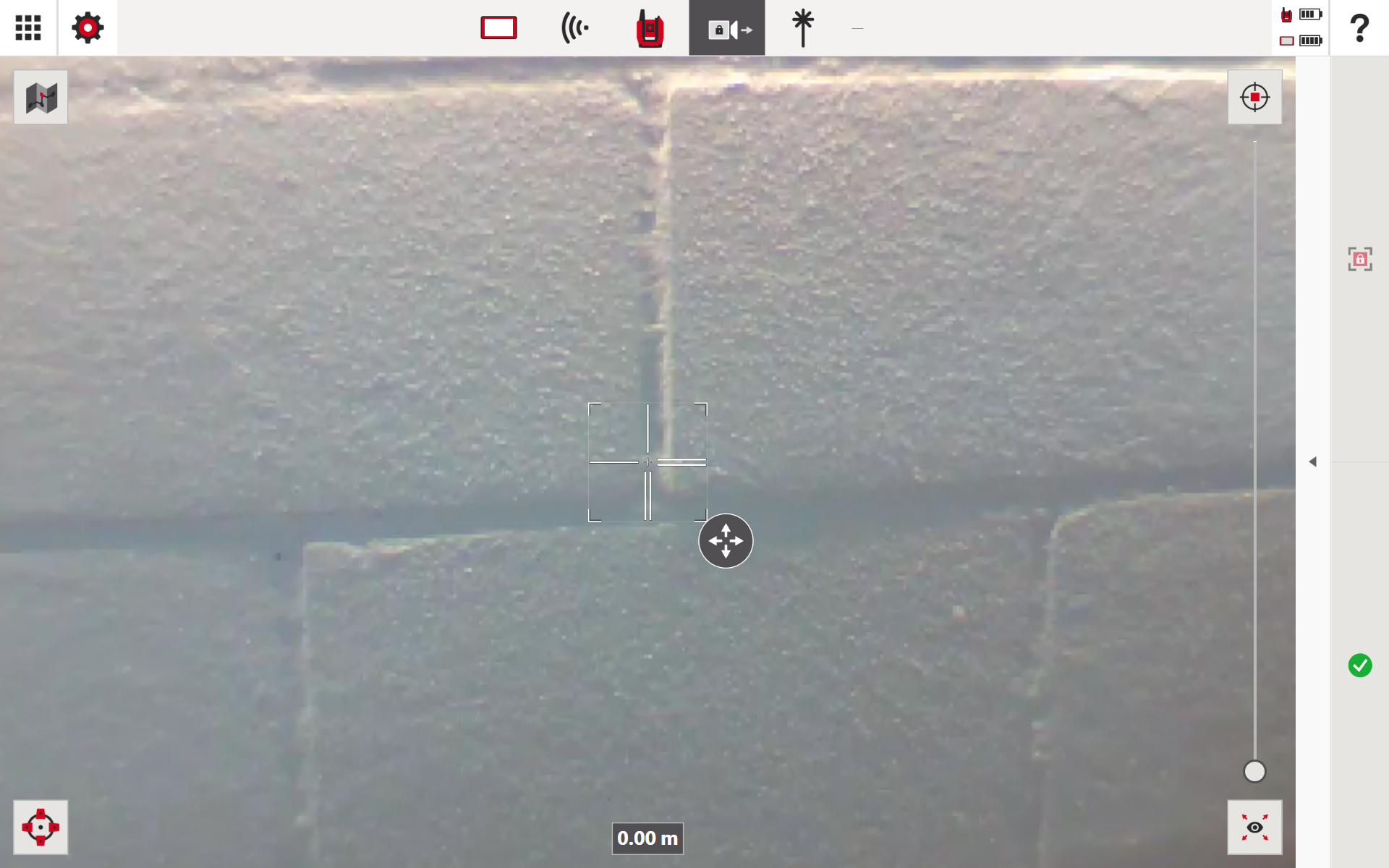

Hlavní prvky rozhraní (PLT 300)

Živý obraz z kamery zobrazený přes celou obrazovku s posuvníkem ovládání přiblížení na pravé straně

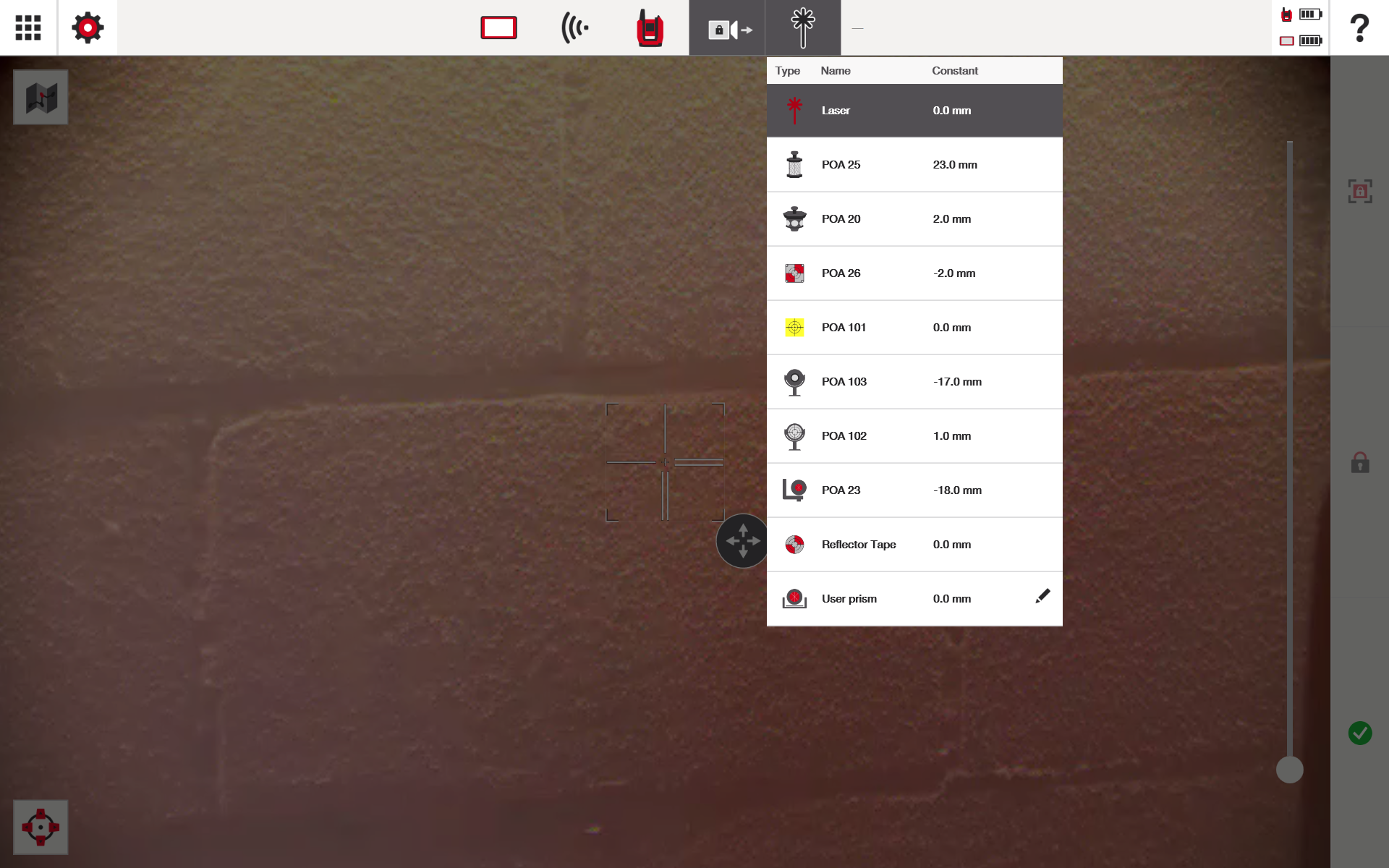

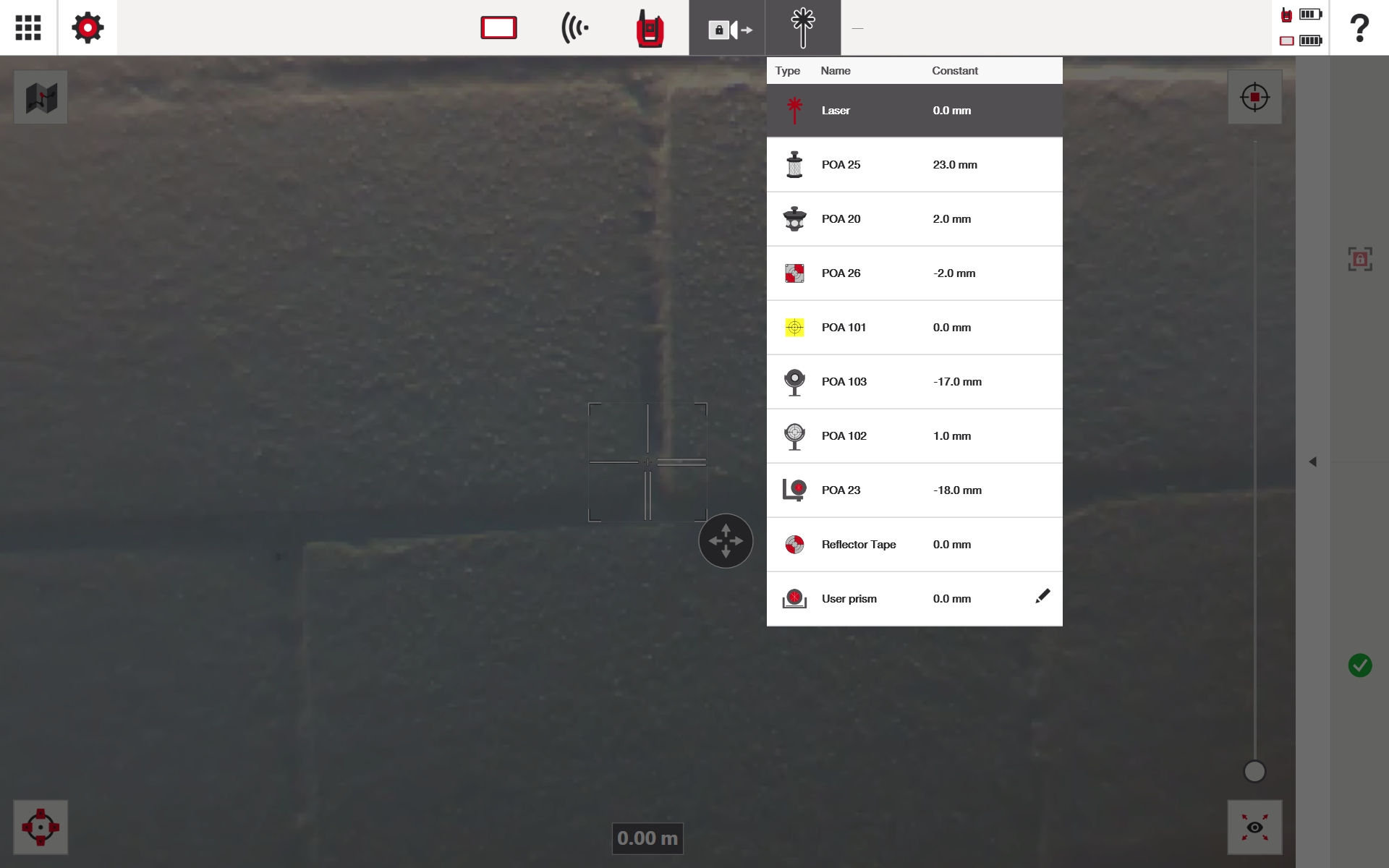

V horní části obrazovky můžete vybrat typ hranolu nebo cíle a v případě potřeby také laserové měření

Středový zaměřovací kříž označuje aktuální cílový bod; pokud je povolena funkce Smart Target, indikátor posunu nebo posouvání zobrazuje směrovou úpravu. Informace o tom, kde povolit možnost Smart Target, najdete v tomto článku.

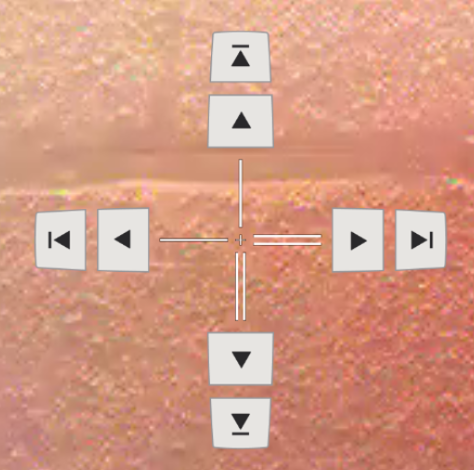

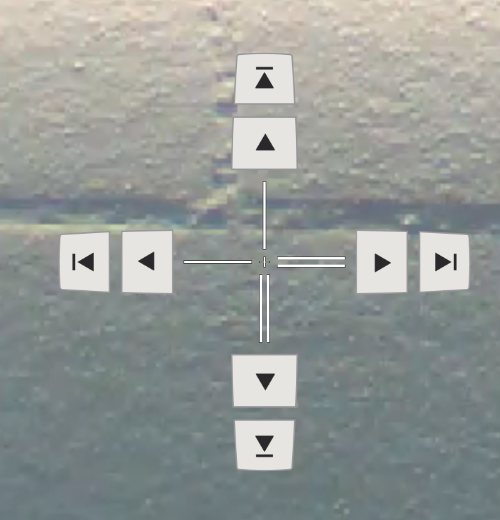

Ikona vlevo dole mění způsob pohybu zaměřovacího kříže a přidává tlačítka pro malé směrové úpravy

Tato ikona vpravo nahoře vyhledá cíl v zobrazení kamery a uzamkne se na hranolu nebo cíli

Ikona zámku uprostřed vpravo uzamkne aktuální zobrazení PLT

Zelené zaškrtnutí vpravo dole potvrdí vybranou polohu kamery PLT

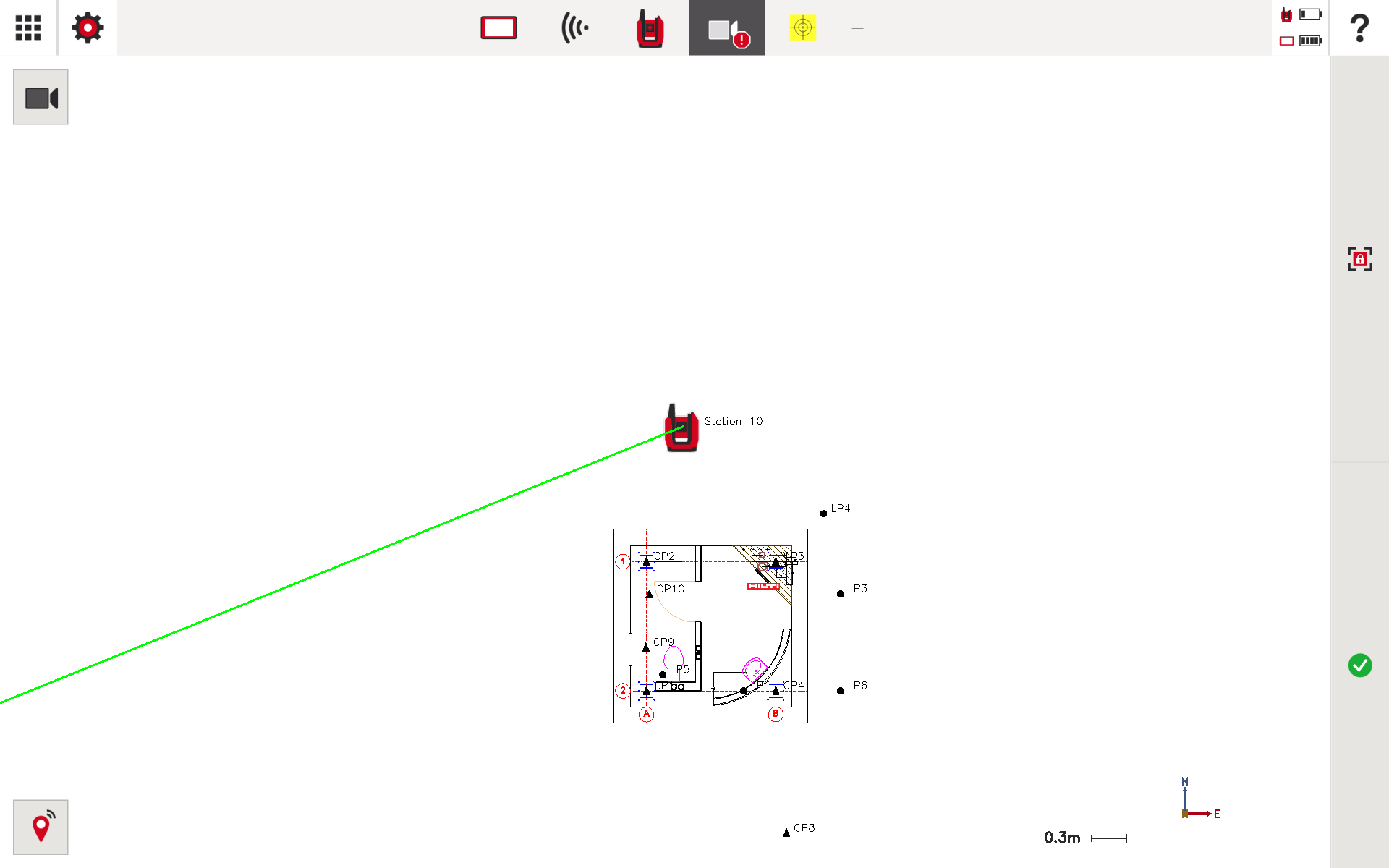

Kliknutím na ikonu mapy vlevo nahoře v zobrazení kamery otevřete CAD zobrazení výkresu

Kliknutím na ikonu kamery vlevo nahoře se poté vrátíte do zobrazení kamery

Když je povoleno GPS, ikona „najdi mě“ vlevo dole umožňuje PLT vyhledat tablet v rámci povoleného úhlu. Další informace najdete v tomto článku

Zobrazení kamery na PLT 400

Zobrazení kamery PLT 400 vychází z funkcí PLT 300 a přidává konfiguraci kamery a přizpůsobení překryvných vrstev pro podporu složitějších scénářů kontroly, zarovnávání a navádění

Hlavní prvky rozhraní (PLT 400)

Živý obraz z kamery zobrazený přes celou obrazovku s posuvníkem ovládání přiblížení na pravé straně

Ikona v horní části posuvníku přiblížení přiblíží kameru tak, aby se cíl vystředil a byl jasně viditelný

Ikona ve spodní části posuvníku přiblížení oddálí zobrazení kamery

V horní části obrazovky můžete vybrat typ hranolu nebo cíle a v případě potřeby také laserové měření

Středový zaměřovací kříž označuje aktuální cílový bod; pokud je povolena funkce Smart Target, indikátor posunu nebo posouvání zobrazuje směrovou úpravu. Informace o tom, kde povolit možnost Smart Target, najdete v tomto článku.



Ikona vlevo dole mění způsob pohybu zaměřovacího kříže a přidává tlačítka pro malé směrové úpravy

Tato ikona vpravo nahoře vyhledá cíl v zobrazení kamery a uzamkne se na hranolu nebo cíli

Zelené zaškrtnutí vpravo dole potvrdí vybranou polohu kamery PLT

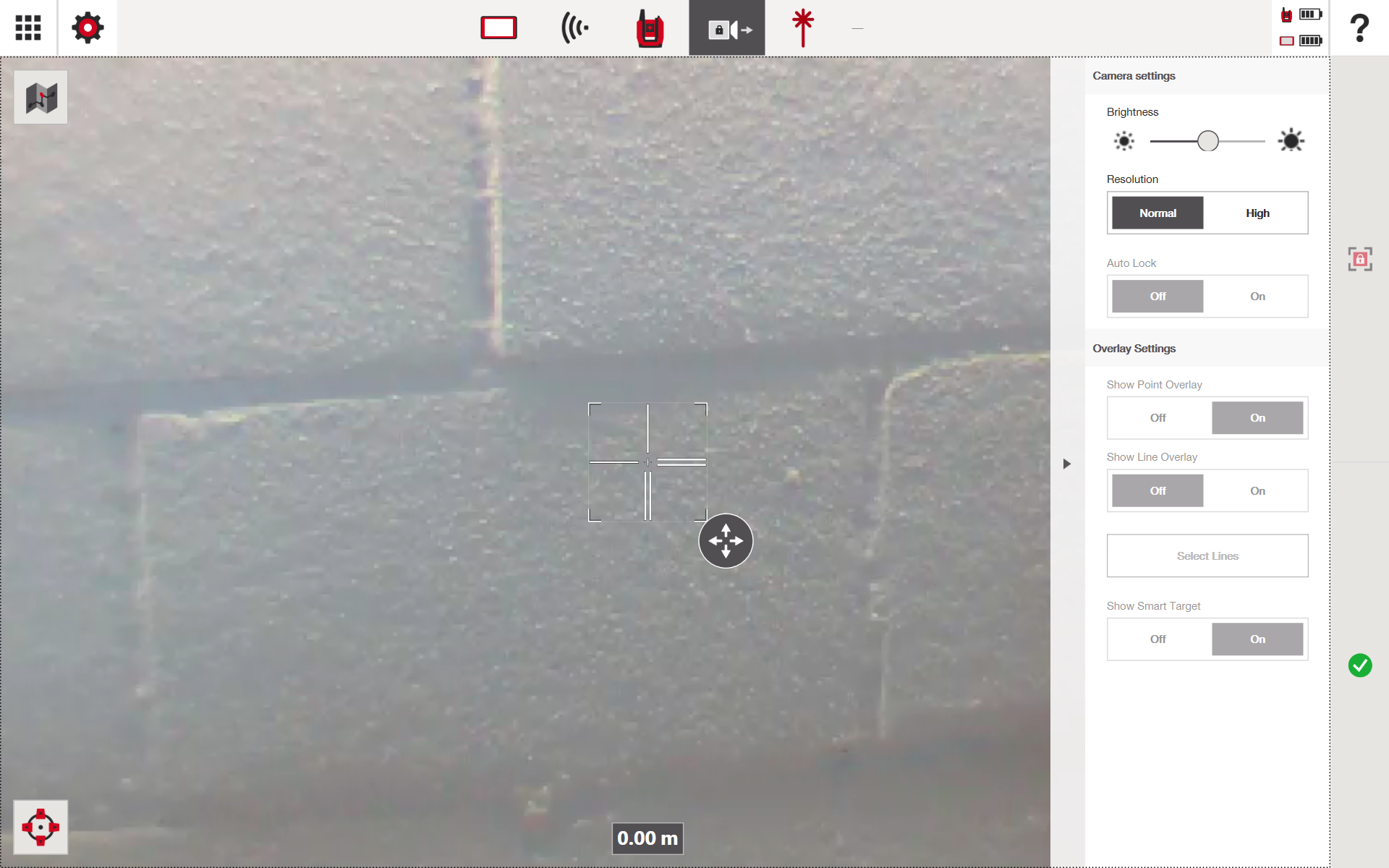

Zobrazení kamery PLT 400 obsahuje vyhrazený panel nastavení kamery na pravé straně obrazovky.

Posuvník jasu upravuje expozici kamery, takže obraz je světlejší nebo tmavší

Nastavení rozlišení zlepšuje kvalitu živého obrazu z kamery, pokud je nastaveno na hodnotu Vysoké

Automatické uzamknutí lze přepínat na pravé straně

Nastavení překryvných vrstev na kartě vpravo najdete v tomto článku o nastavení obrazovky a zobrazení
Úroveň přiblížení se zobrazuje v dolní části obrazovky



V zobrazení kamery kliknutím na ikonu mapy vlevo nahoře přepnete do CAD zobrazení výkresu
V nastavení CAD zobrazení kliknutím na ikonu kamery vlevo nahoře se vrátíte do zobrazení kamery

Když je povoleno GPS, ikona „najdi mě“ vlevo dole umožňuje PLT vyhledat tablet v rámci povoleného úhlu. Další informace najdete v tomto článku

Další funkce PLT 400

PLT 400 umožňuje ponechat zobrazení kamery otevřené během uzamykání na cíle

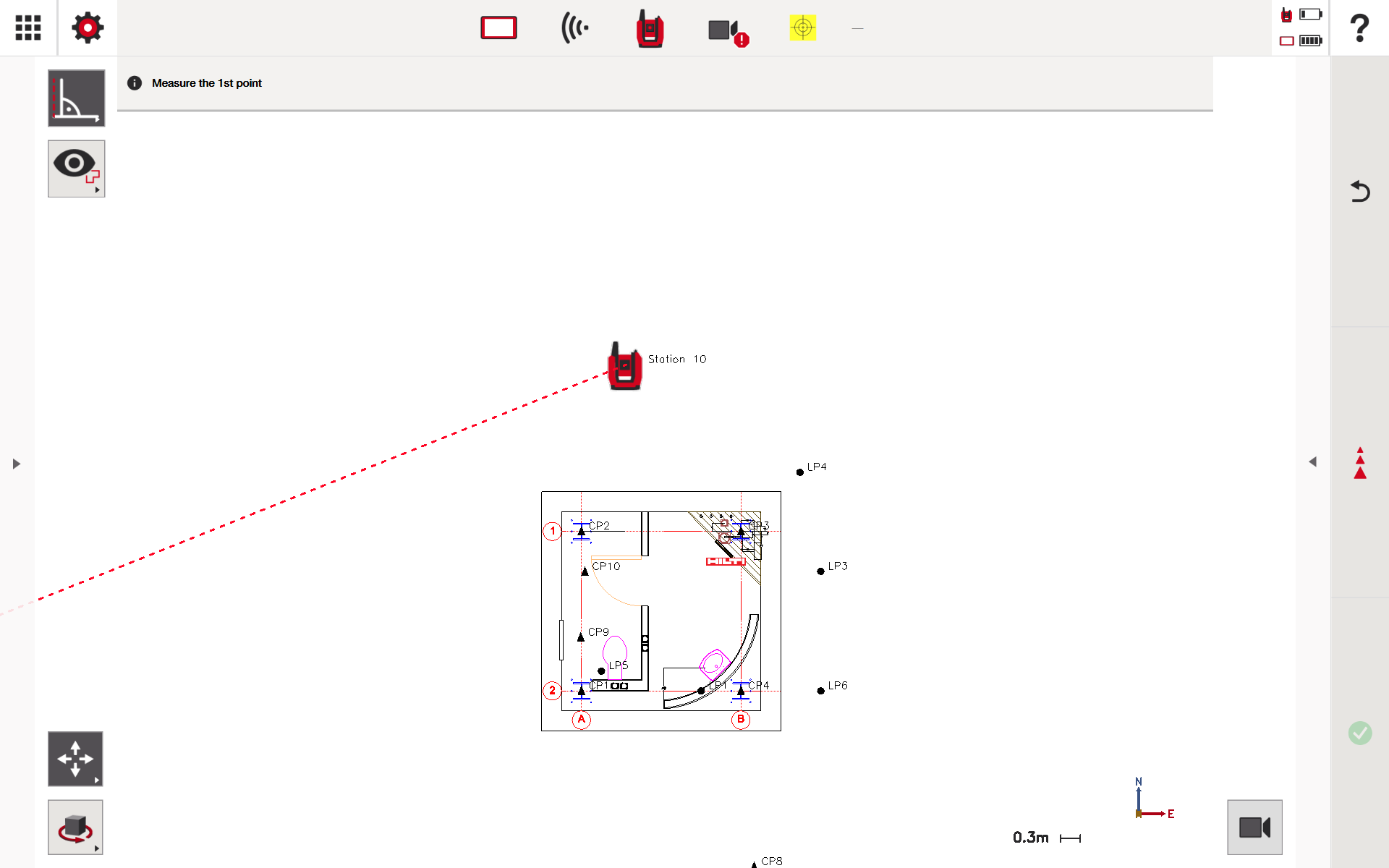

Když je v CAD zobrazení vybrána aplikace, vpravo dole se zobrazí ikona kamery; kliknutím na ni se ve stejném rohu otevře menší zobrazení kamery

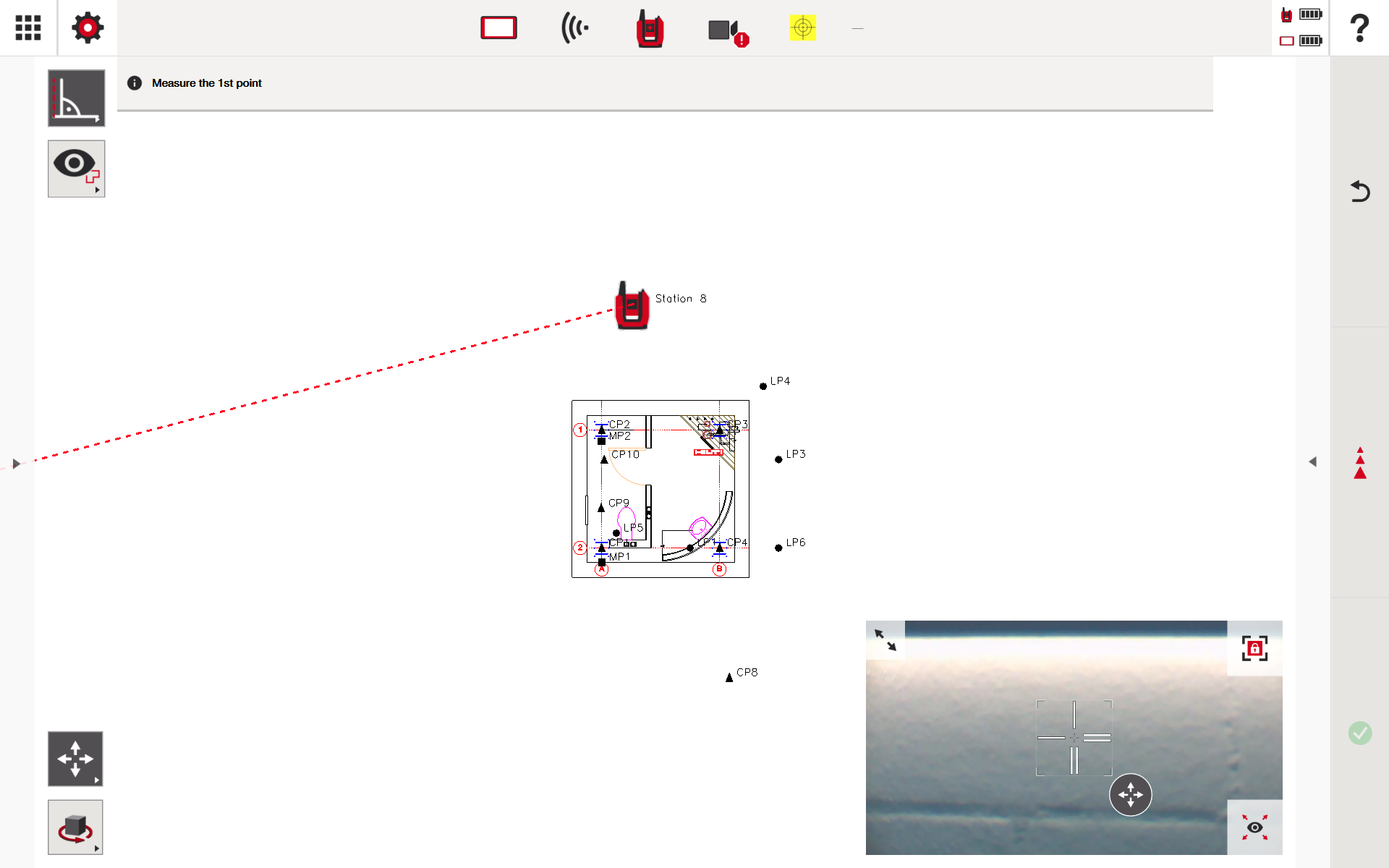

Menší zobrazení kamery vpravo dole na obrazovce

Kliknutím na tyto šipky v malém zobrazení kamery zobrazení kamery sbalíte

Tato ikona vpravo nahoře vyhledá cíl v zobrazení kamery a uzamkne se na hranolu nebo cíli

Tato ikona vpravo dole v zobrazení kamery oddálí obraz a vyhledá možné cíle

Typický pracovní postup (PLT 300 a PLT 400)

  1. Otevřete zobrazení kamery
  2. Vyberte typ cíle – hranol nebo laser
  3. Umístěte PLT 300 tak, aby byl hranol nebo cíl viditelný v zobrazení kamery
  4. Zarovnejte cíl pomocí středového zaměřovacího kříže
  5. V případě potřeby upravte přiblížení pro lepší viditelnost
  6. Klikněte na ikonu zámku vpravo nahoře na obrazovce
  7. Počkejte, až se nástroj uzamkne na hranol nebo cíl. To je signalizováno ikonou kamery se symbolem zámku

Doporučené postupy a pomoc s kvalitou obrazu

  • Objektiv kamery pravidelně čistěte, abyste dosáhli optimální kvality obrazu.
  • Na PLT 400 upravte jas a rozlišení podle světelných podmínek.
  • Překryvné vrstvy na PLT 400 používejte pouze v případě potřeby, abyste zabránili vizuálnímu zahlcení.
  • Zlepšení signálu Wi-Fi může pomoci s čistotou obrazu. Nápovědu k řešení problémů s Wi-Fi najdete v tomto článku.
  • Při ručním měření využívejte všechny nástroje k zajištění přesné polohy laseru: joystick, rozlišení, jas atd.
  • Při uzamykání na hranoly nebo cíle slouží obraz z kamery pouze jako vodítko; optický dalekohled nástroje se bude moci na cíle uzamknout bez ohledu na kvalitu obrazu kamery v okamžiku uzamykání cíle.

Varování „Příliš strmé“ při sledování hranolu

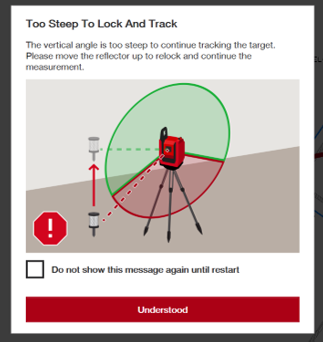

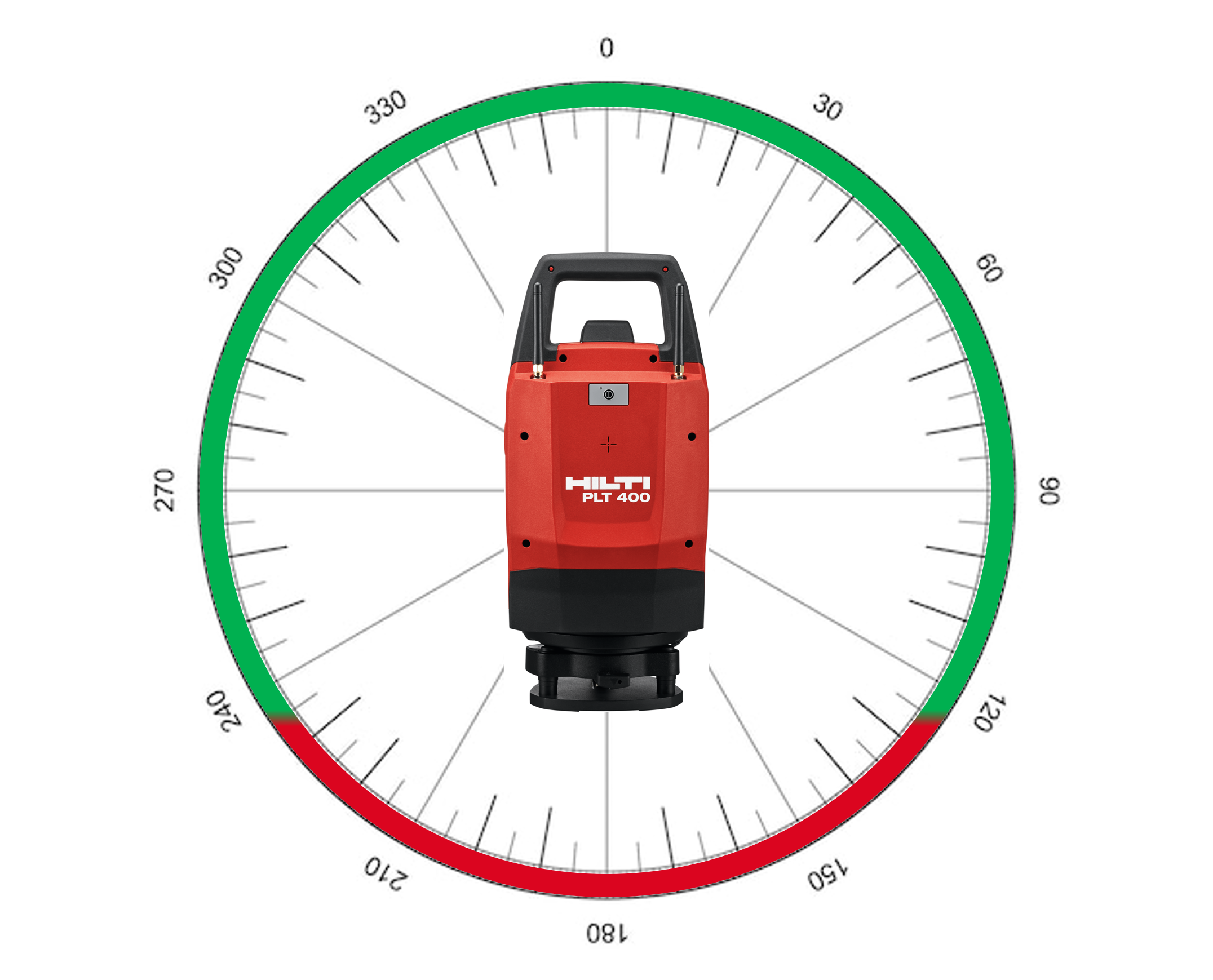

Varování „Příliš strmé“ se zobrazí, když svislý úhel mezi totální stanicí a sledovaným hranolem překročí podporovaný rozsah sledování (mezi 125° a 235°). V takovém případě může totální stanice ztratit hranol a může dojít k ovlivnění výkonu sledování.

Chcete-li toto varování vyřešit, upravte výšku hranolu nebo výšku totální stanice tak, aby se hranol znovu nacházel v podporovaném rozsahu sledování. Po zmenšení úhlu může běžné sledování hranolu pokračovat.
