Kontrolní seznam prvního nastavení tabletu PLC

Správné nastavení tabletu PLC před zahájením práce pomáhá zajistit, aby tablet, Hilti Construction Layout (HCL) a váš nástroj pro vytyčování byly nakonfigurovány podle vašeho pracovního postupu.

Tento kontrolní seznam použijte při nastavování nového tabletu PLC nebo při přípravě tabletu pro nového uživatele.

Připojte tablet k napájení, stiskněte tlačítko napájení a postupujte podle níže uvedených kroků.

1. Dokončete počáteční nastavení systému Windows

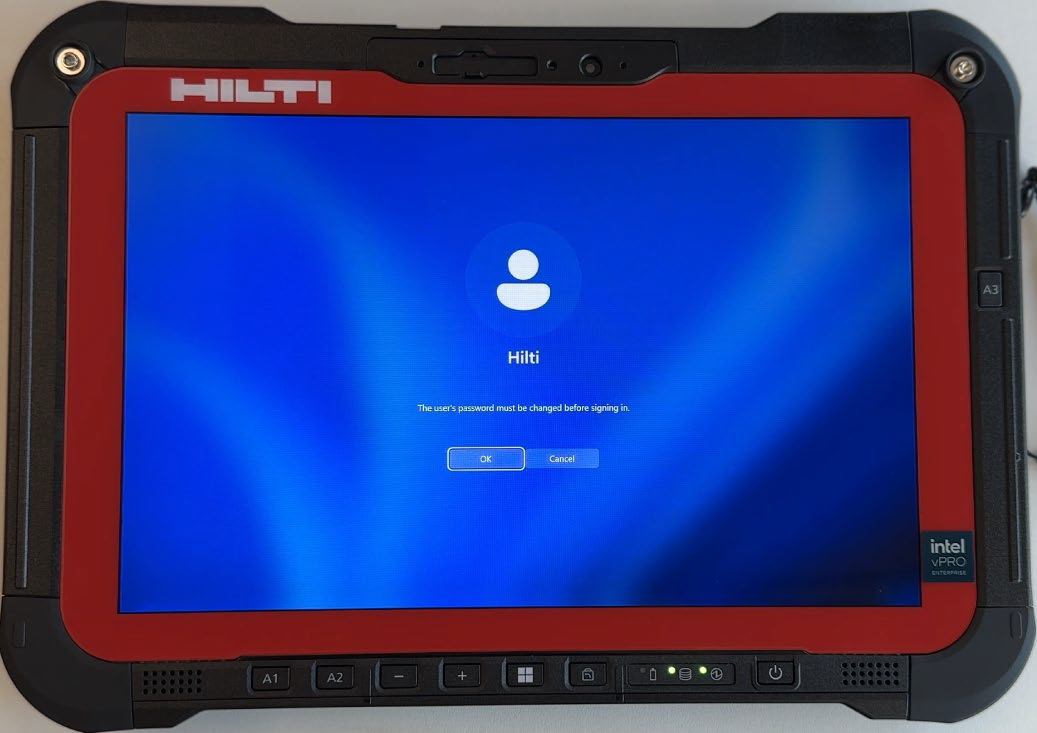

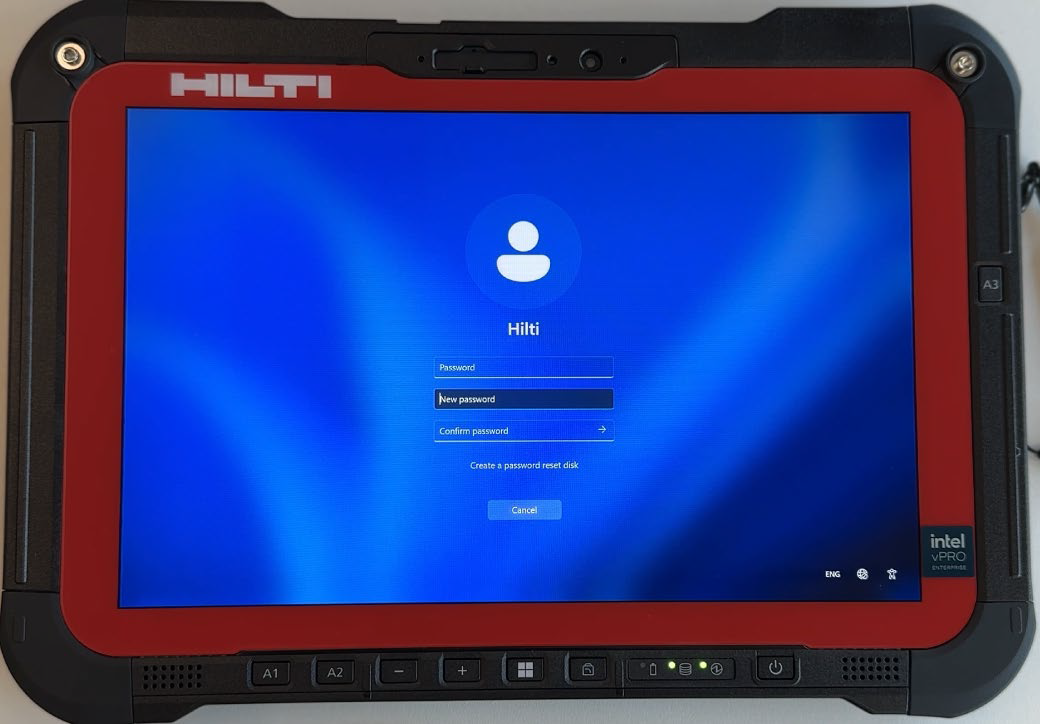

Vytvořte heslo systému Windows

Tablety PLC vyžadují při prvním spuštění uživatelem definované heslo systému Windows. Heslo je sice možné ponechat prázdné, tím však vzniká riziko, že budou z tabletu bez vědomí uživatele odcizena data.

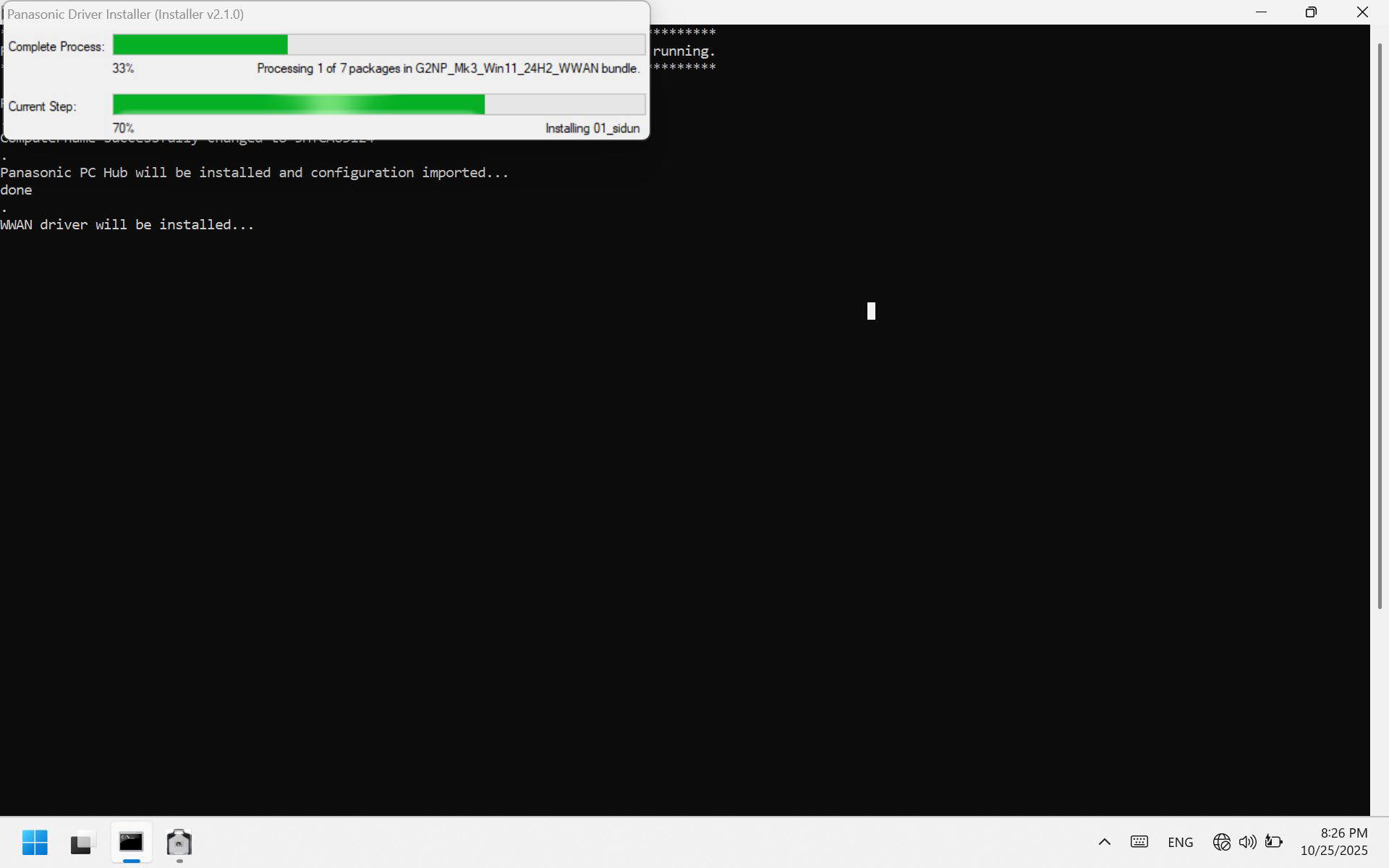

Povolte instalaci ovladačů Panasonic (automaticky)

Instalace ovladačů Panasonic se může spustit automaticky. Než budete pokračovat dalšími kroky, nechte tento proces dokončit.

2. Seznamte se s ikonami na ploše

Na ploše se automaticky zobrazí několik ikon:

Hilti PSA 200 Monitor

Tuto aplikaci pro aplikace Digital Layout ignorujte. Tato aplikace nesouvisí s používáním totální stanice, ale s feroscanem Hilti PS 300 a radarovým skenerem PS 1000.

Hilti Construction Layout

Jedná se o software HCL, který budete potřebovat ke spuštění totální stanice.

Panasonic PC Hub

Zde budete provádět aktualizaci obecných nastavení tabletu. Další informace naleznete v tomto článku.

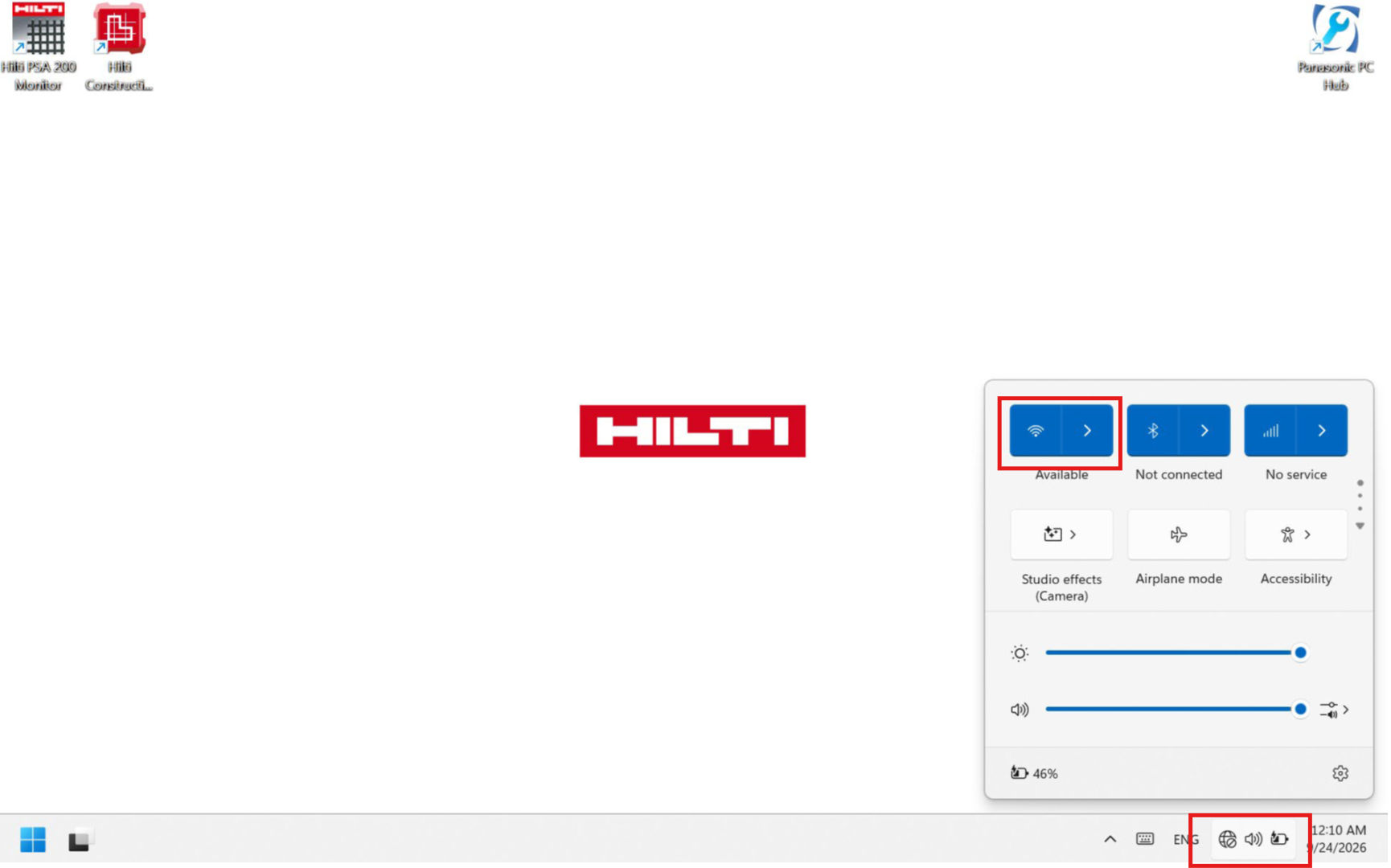

3. Připojte tablet k Wi-Fi a spusťte aktualizace

Aby se nainstalovaly všechny další aktualizace, je důležité připojit tablet ke zdroji Wi-Fi.

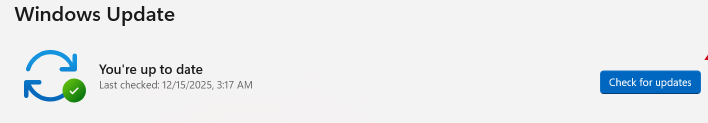

Spusťte aktualizace systému Windows

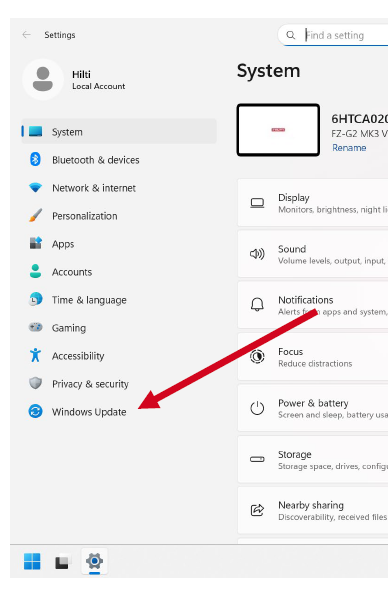

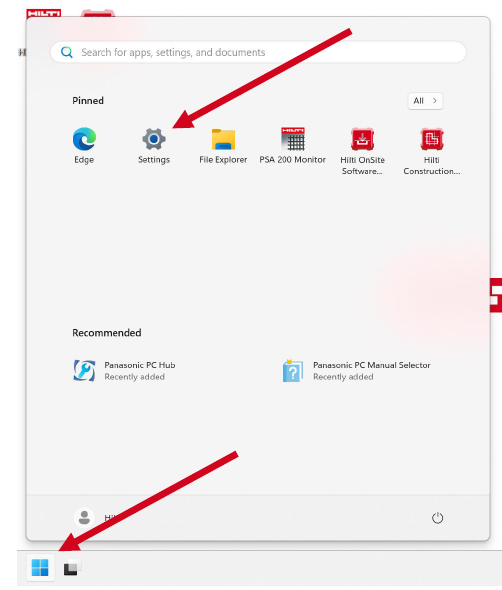

Jak je uvedeno na níže zobrazených obrazovkách, přejděte do nabídky Start > Nastavení > Windows Update >Vyhledat aktualizace. Během připojení k Wi-Fi tyto aktualizace spusťte, po vyzvání restartujte počítač a postup opakujte, dokud se nenainstalují všechny aktualizace.

Poznámka: Po počátečním nastavení budou aktualizace systému Windows vydávány zřídka, přesto je vhodné jejich dostupnost kontrolovat, kdykoli to čas dovolí. Mohou být k dispozici důležité aktualizace ovladačů, které zajistí správné fungování nástroje, tabletu, Bluetooth a Wi-Fi.

Spusťte aktualizace Panasonic PC Hub

Nyní otevřete Panasonic PC Hub:

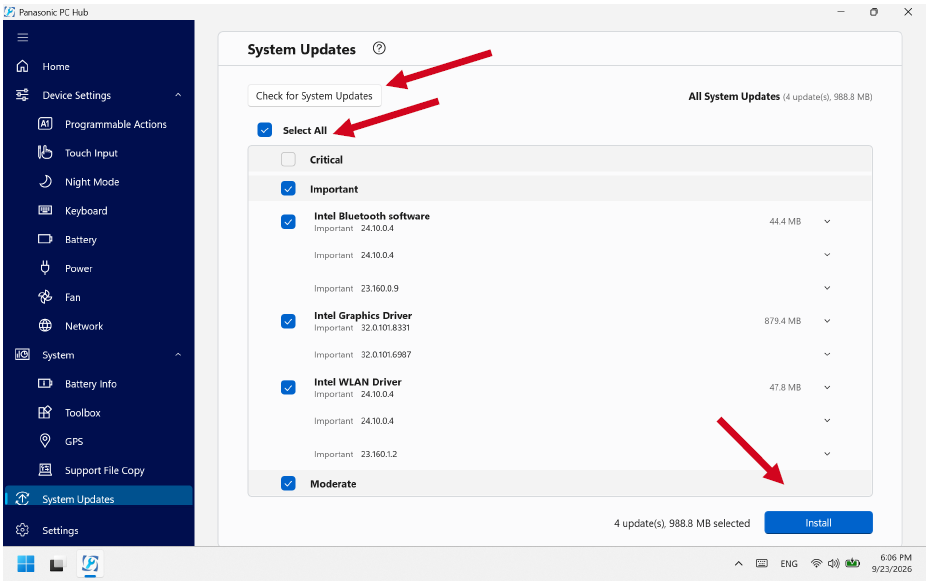

Přejděte do nabídky Aktualizace systému > Vyhledat aktualizace, poté zvolte „vybrat vše“ a následně „instalovat“:

Tyto aktualizace systému ověřují, zda jsou ovladače a software specifické pro Panasonic v samotném tabletu aktuální. Mohou být také důležité pro zajištění správného fungování nástroje, tabletu, Bluetooth a Wi-Fi.

Spusťte aktualizace HCL

Nyní otevřete Hilti Construction Layout:

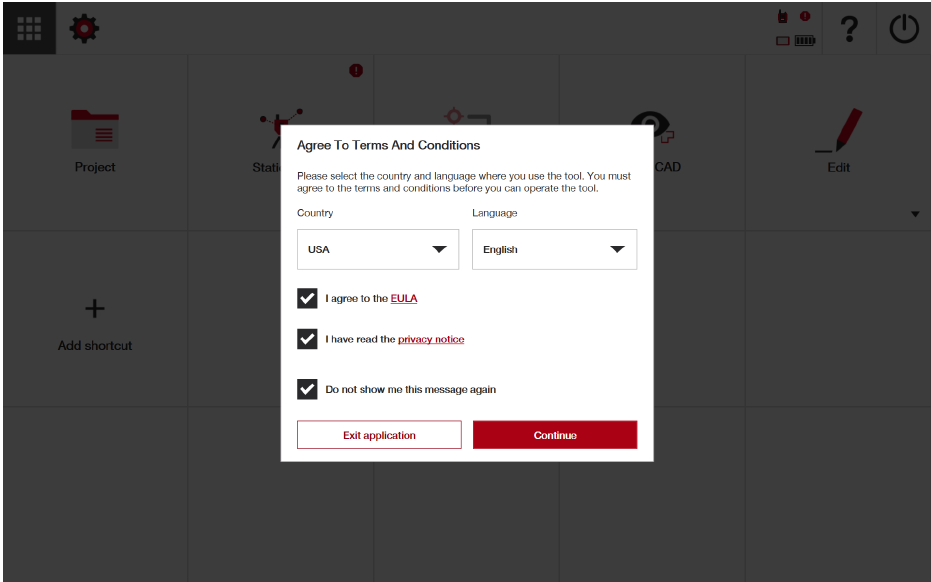

Po vyzvání souhlaste s podmínkami:

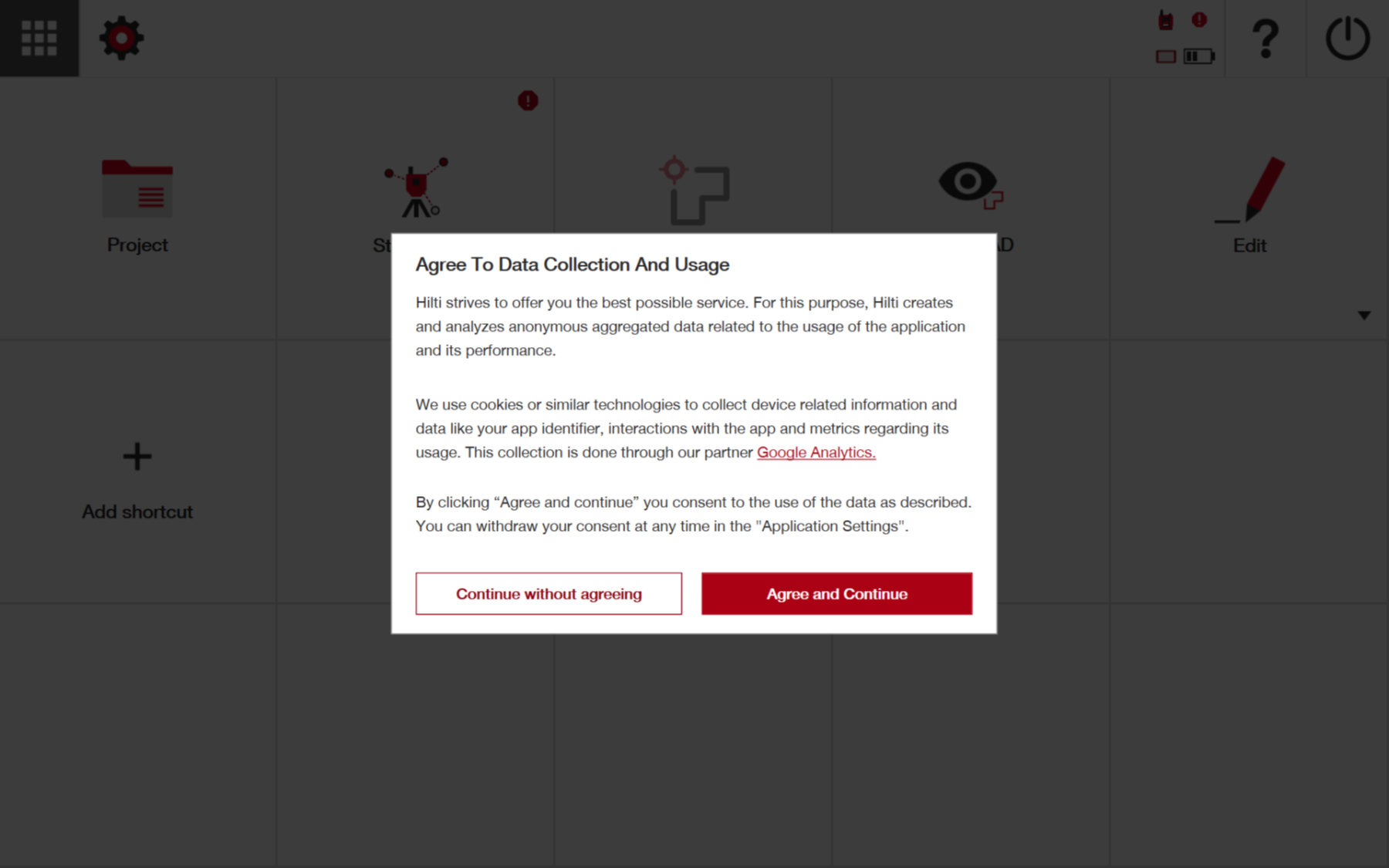

Po vyzvání vyberte požadovanou možnost týkající se shromažďování dat:

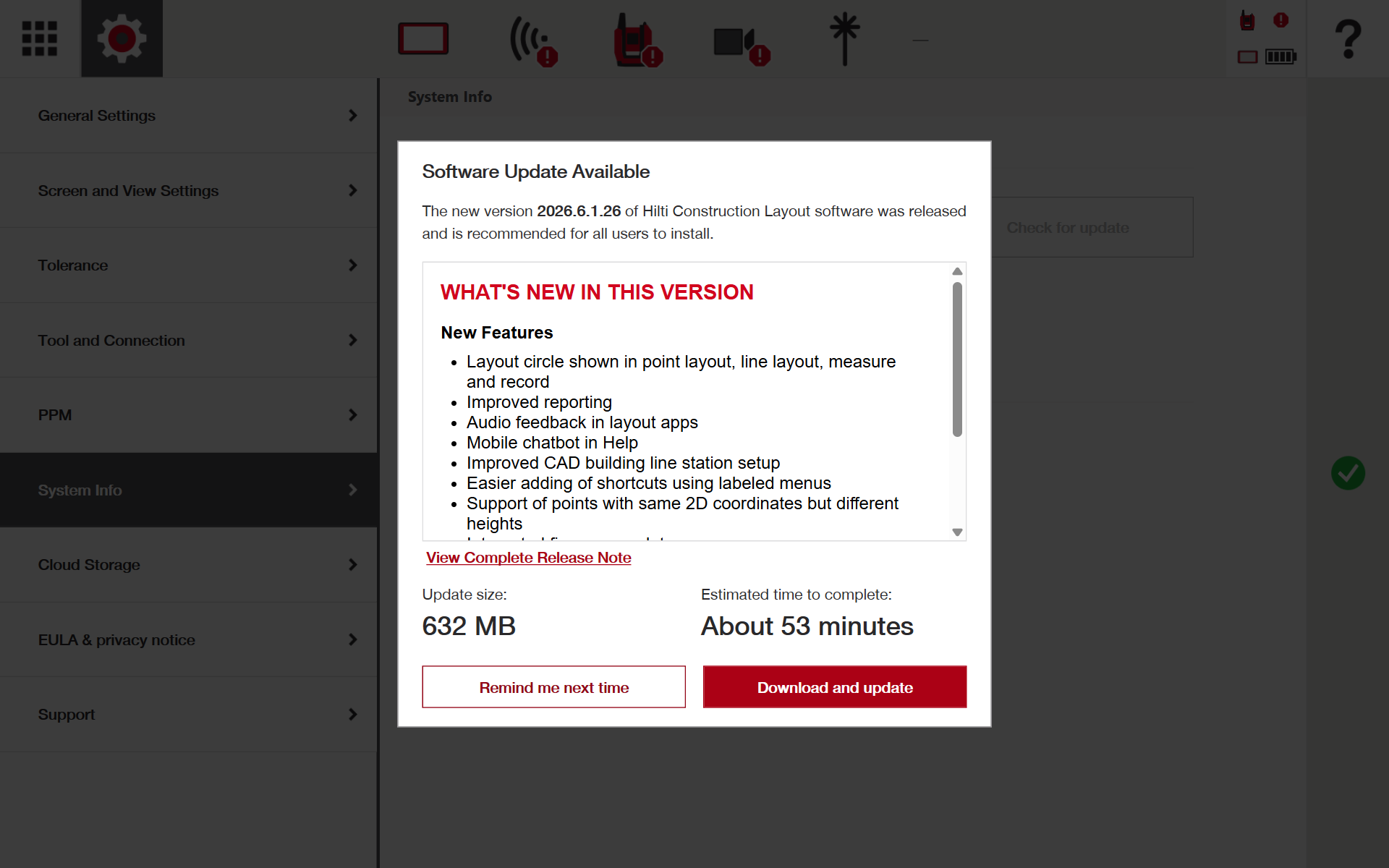

Přejděte do nabídky Nastavení > Informace o systému > Vyhledat aktualizaci a po vyzvání vyberte možnost „Stáhnout a aktualizovat“:

Tento článek podrobně popisuje, jak zajistit instalaci všech aktualizací softwaru a firmwaru nástroje. Další informace naleznete v něm.

4. Upravte nastavení HCL

Nastavení HCL lze zcela přizpůsobit vašim potřebám. Přehled dostupných nastavení naleznete v tomto článku.

Nejdůležitějším nastavením v této počáteční fázi je však výběr správného nástroje (neboli hlavní jednotky), který budete s tabletem používat, a příprava správného nastavení PPM (tlaku vzduchu a teploty).

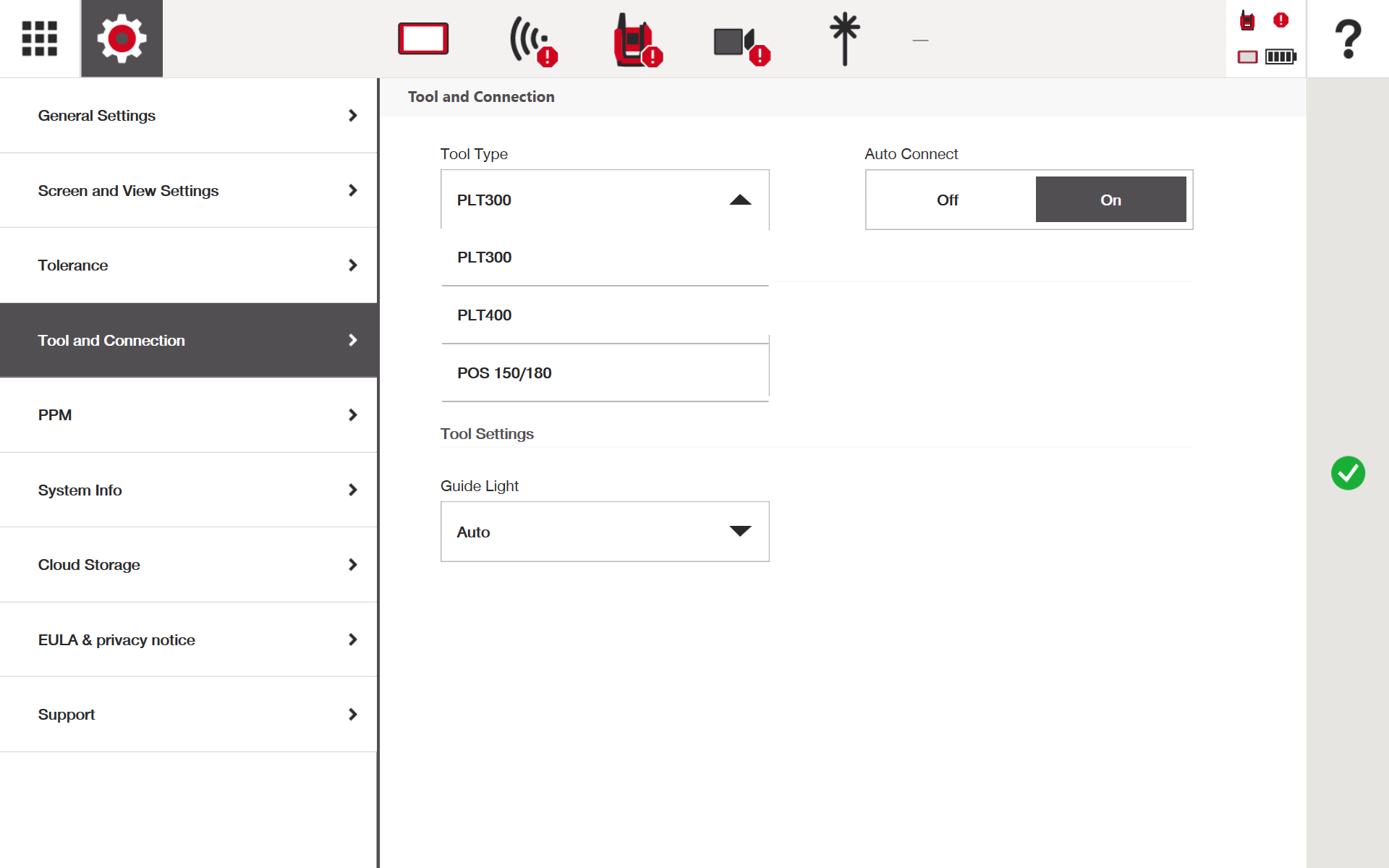

Přejděte do nabídky Nastavení > Nástroj a připojení > Typ nástroje a vyberte nástroj, který budete s tabletem používat.

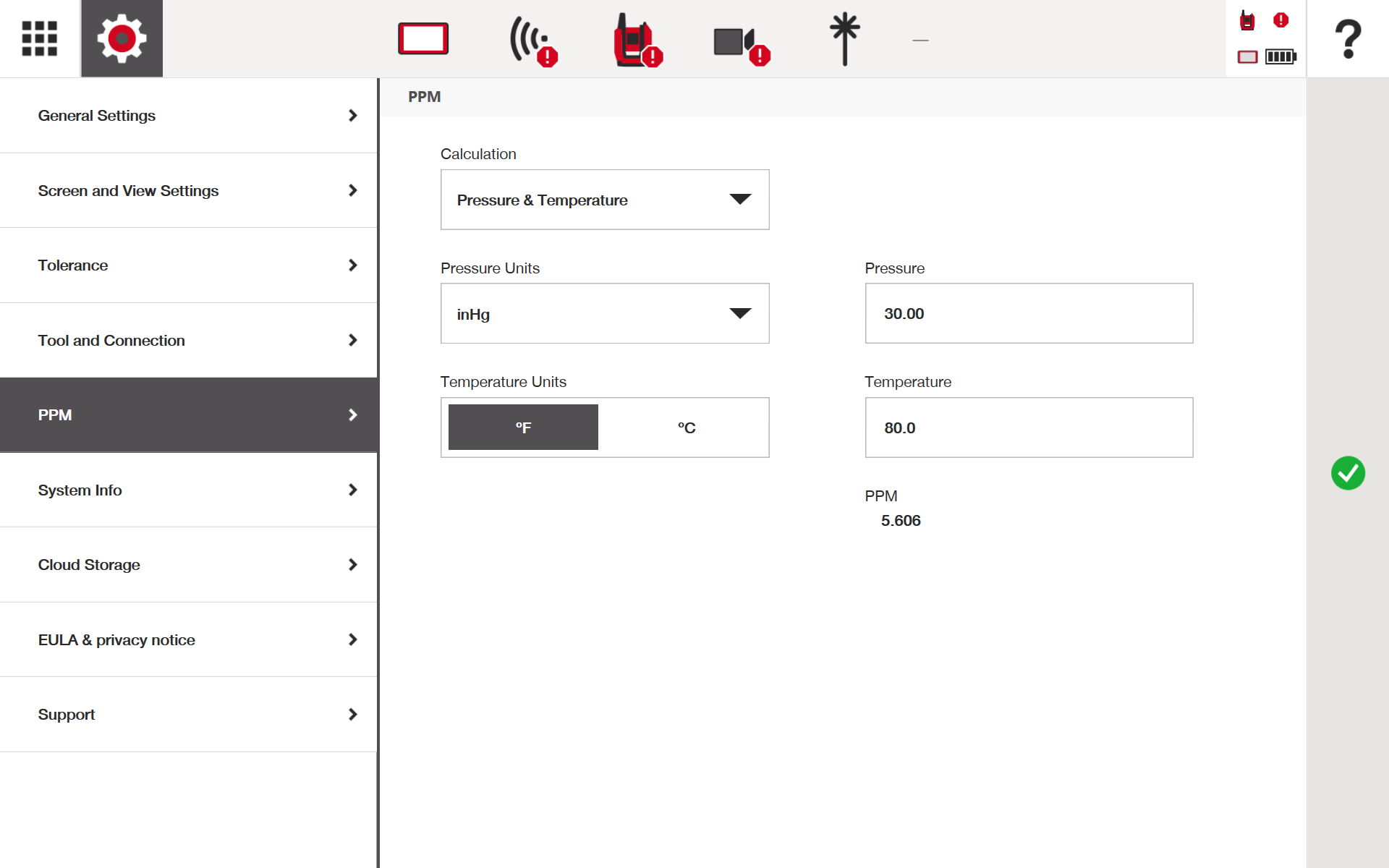

Přejděte do nabídky Nastavení > PPM a nastavte jednotky tlaku a teploty podle svého výběru (Fahrenheit / Celsius atd.). Tato nastavení upravíte, jakmile budete nástroj používat na staveništi. Další informace o PPM naleznete v tomto článku.

5. Nastavte „programovatelné akce“ neboli „klávesové zkratky“

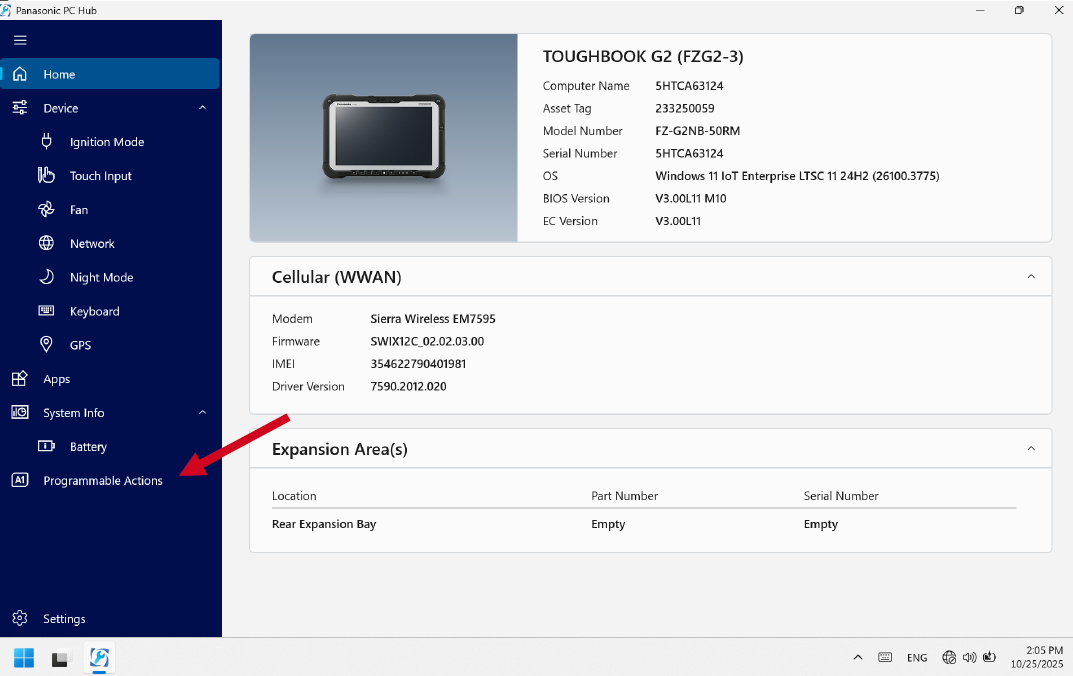

Znovu otevřete Panasonic PC Hub a přejděte do nabídky „Programovatelné akce“.

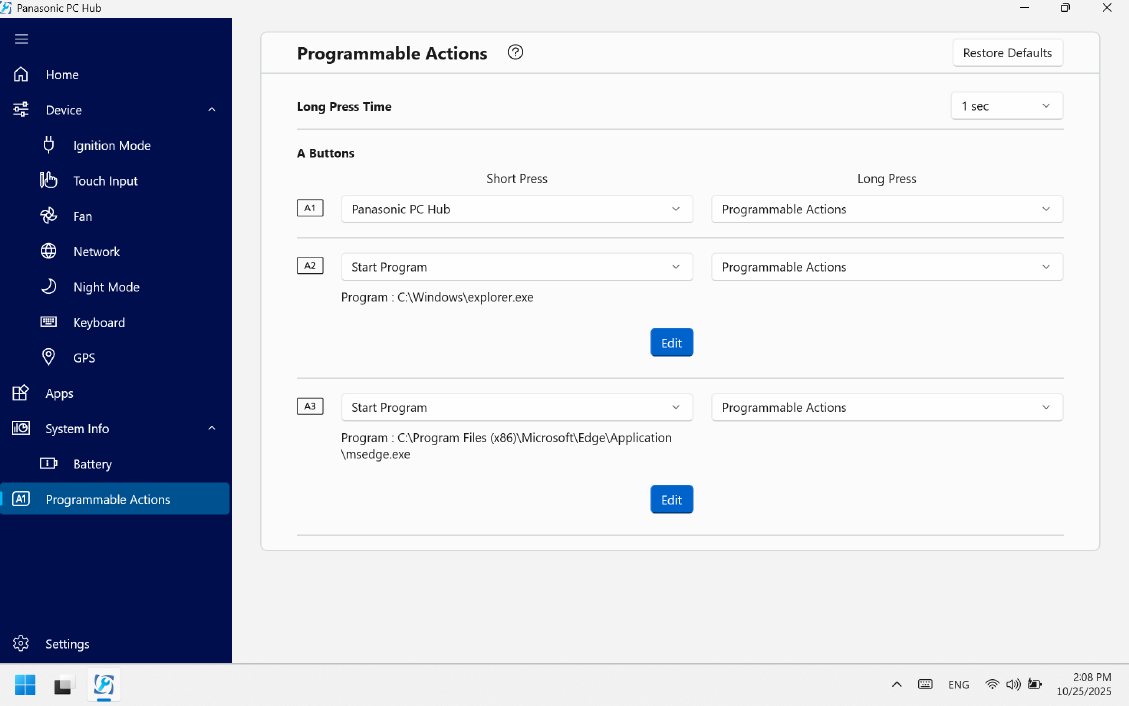

Klávesová tlačítka na tabletu (A1, A2 a A3) lze přizpůsobit vašim potřebám (viz níže). Podrobnější informace naleznete v tomto článku. V této fázi můžete upřednostnit změnu možnosti krátkého nebo dlouhého stisknutí na „Vypnout displej“.

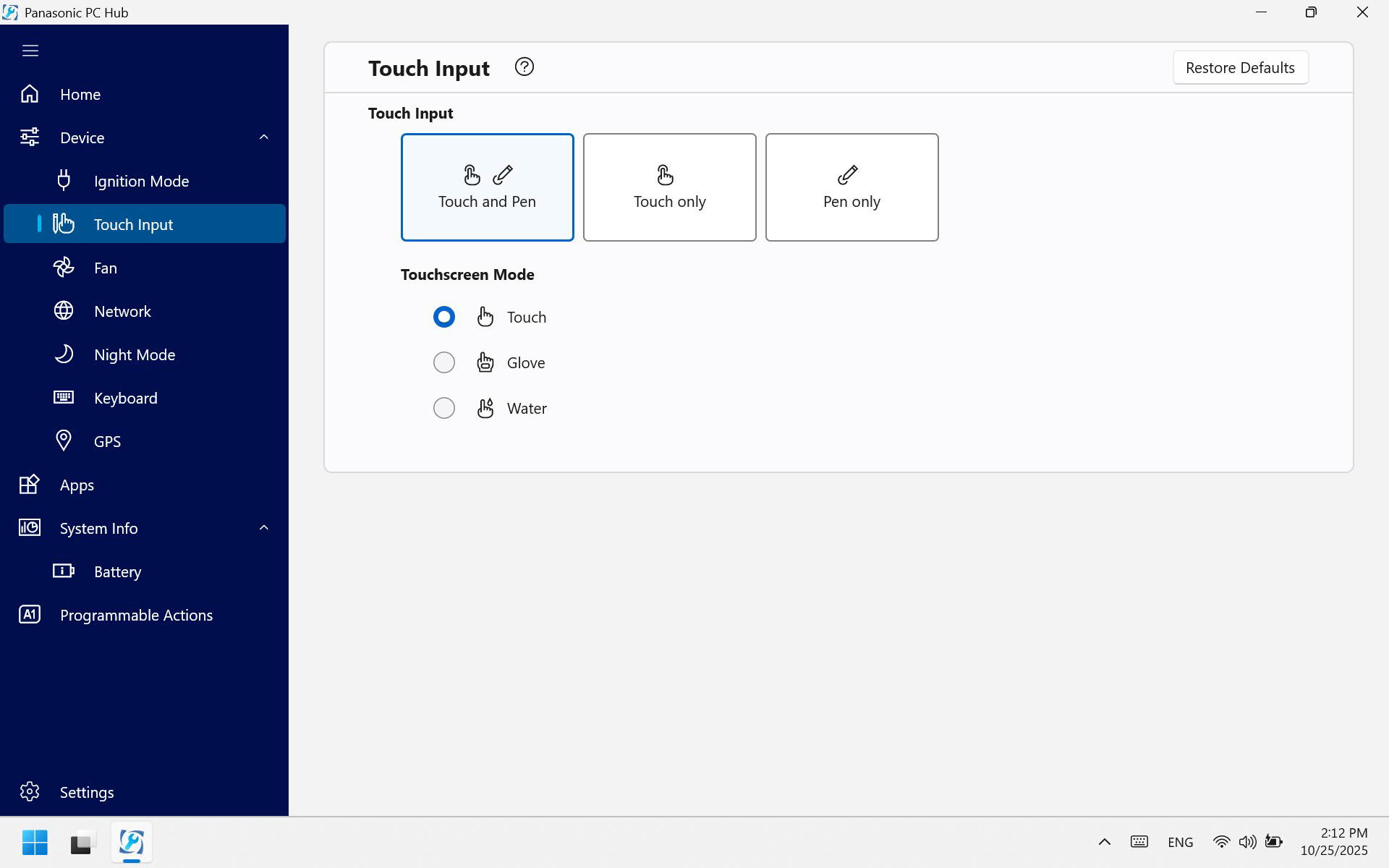

6. Upravte nastavení „Dotykové ovládání“ v Panasonic PC Hub

V této části můžete upravit způsob ovládání tabletu podle svých podmínek. Další informace naleznete v tomto článku; doporučujeme však změnit nastavení z možnosti „dotyk“ na „rukavice“ nebo „voda“, pokud používáte pracovní rukavice nebo pracujete ve vlhkých podmínkách:

7. Nainstalujte pero a poutko

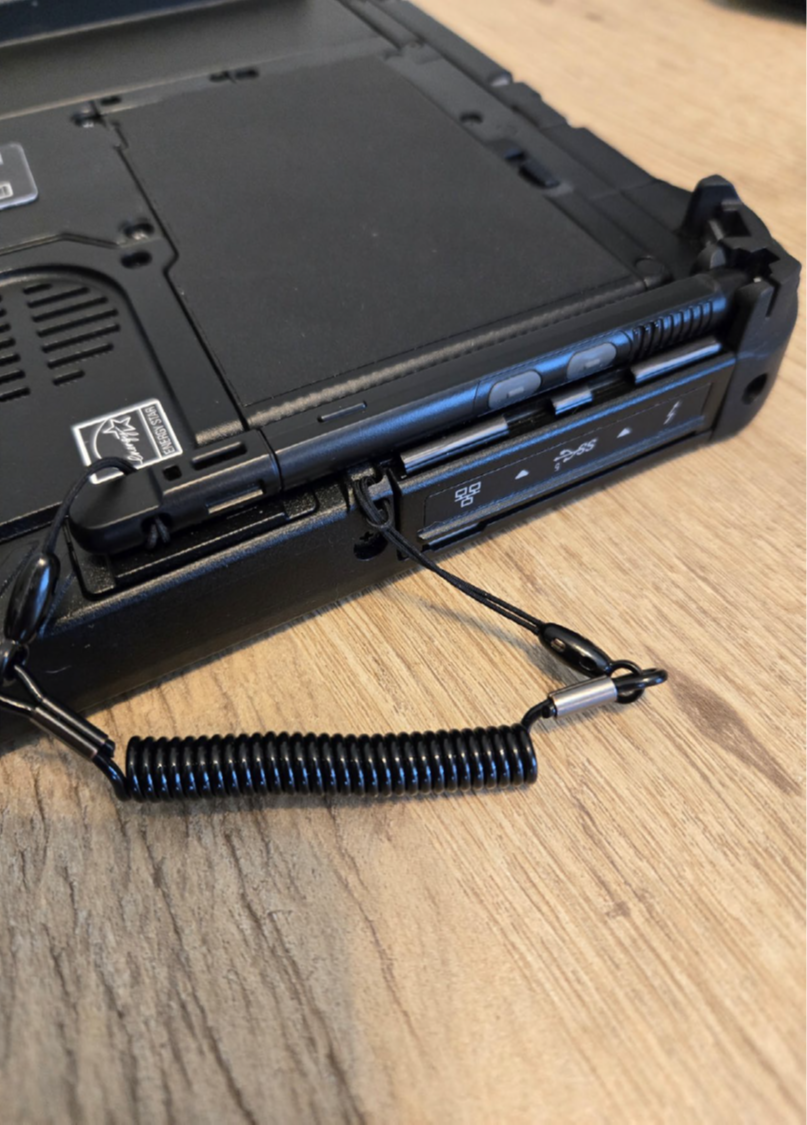

Tablet se dodává s perem a poutkem. Při instalaci připevněte jeden konec poutka k peru a druhý ke slotu pro poutko na tabletu. Pero poté zacvakne na své místo podél boku tabletu:

8. Upravte datum a čas

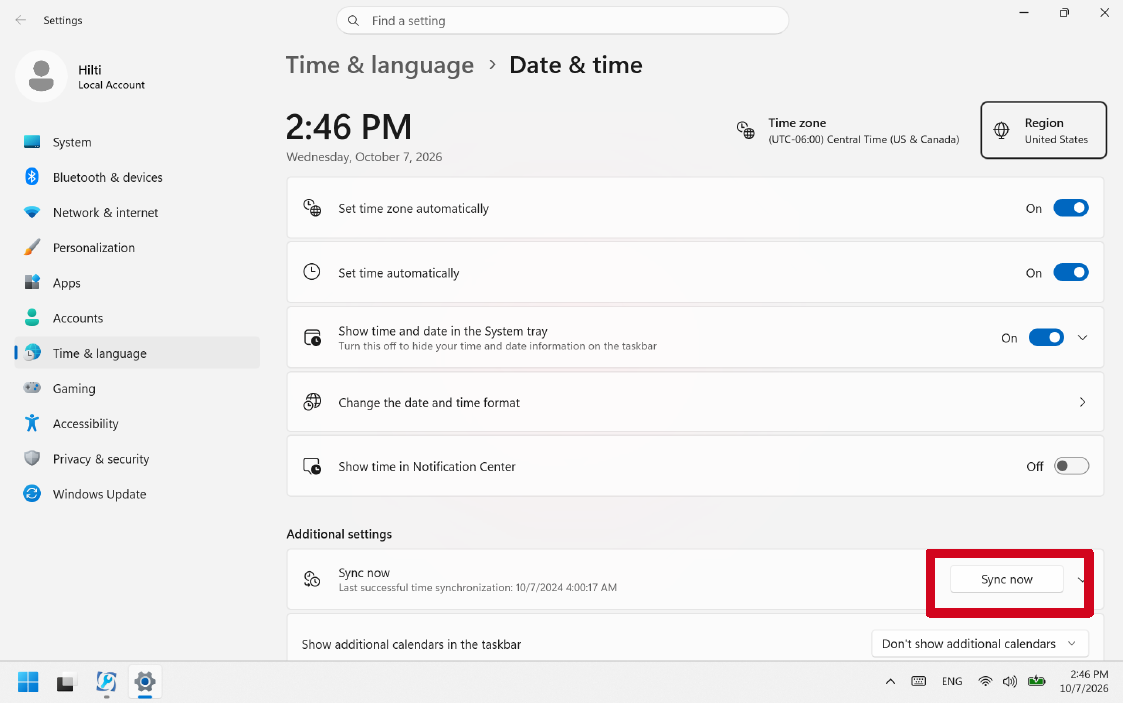

Tablet by měl mít nastavené správné datum a čas, aby byly projekty a informace v HCL opatřeny správným časovým razítkem. Po připojení k internetu přejděte do nastavení data a času a proveďte „synchronizaci“ s vaší lokalitou. Než budete pokračovat, ověřte správnost nastavení.

9. Prohlédněte si relevantní příslušenství

Další informace o příslušenství obecně naleznete v tomto článku. V této části upozorňujeme, že Panasonic nabízí náhradní baterie do tabletu (POA 41) a vícemístnou nabíječku (POA 40), které lze použít ke zvýšení produktivity a omezení prostojů.

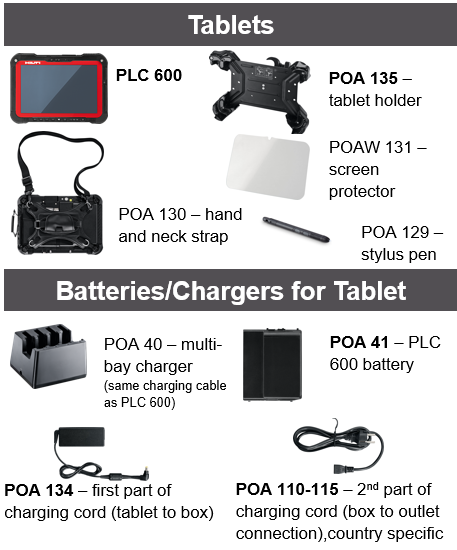

Další příslušenství je uvedeno na snímku obrazovky níže:

10. Pokud potřebujete pomoc

Nezapomeňte, že máte k dispozici několik možností, jak získat pomoc. Další informace naleznete v tomto článku.
