Point Layout - Sådan bruger du det

Formålet med Point Layout

For at bruge “Point Layout” skal du først være stationeret (dvs. værktøjet skal kende de koordinater, det befinder sig på på din byggeplads). Sørg venligst for at stationere dit værktøj, før du forsøger at bruge “Point Layout.”

Denne applikation er designet til at guide dig til forskellige punkter baseret på koordinater. Typisk stammer disse koordinater automatisk fra objekter i CAD-tegningen, du bruger (såsom ender af linjer og centre af cirkler), men koordinater kan også indtastes manuelt, hvis det er relevant.

En hjælpsom video om applikationen kan findes nedenfor:

Vælg applikationen fra menuen

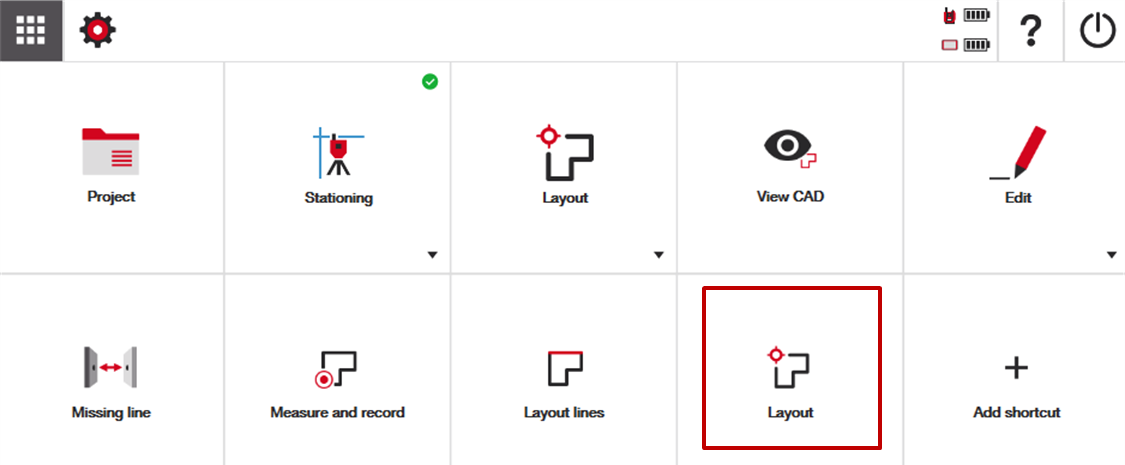

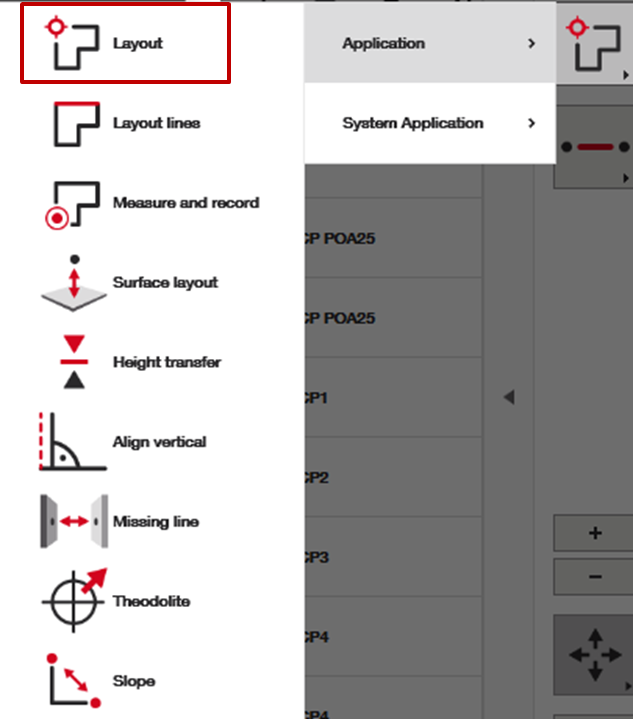

Når du er klar til at udføre punktlayout, skal du finde applikationen fra startskærmen eller fra sidemenuen i CAD-visningen af dit projekt.

Forstå visningen og arbejdsindstillingerne

Når du er inde i applikationen, er det vigtigt at forberede dig til succes ved at bestemme de data, du ønsker at arbejde med, samt hvordan softwaren guider dig til dine punkter.

Din punktliste

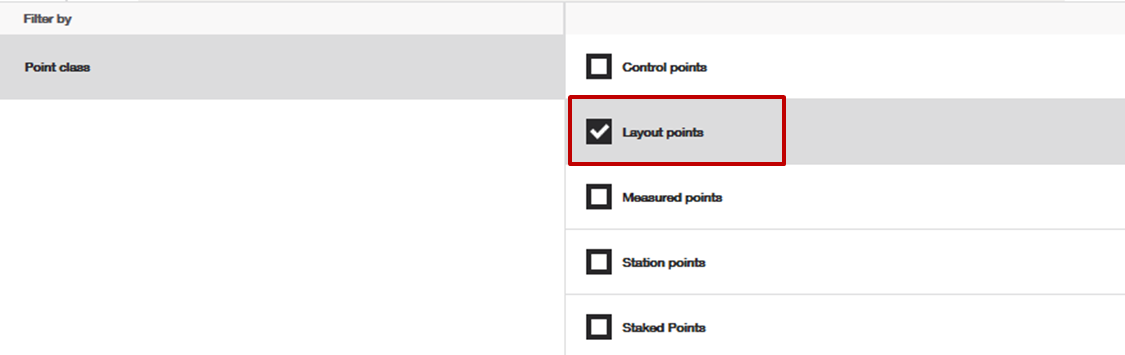

Selvom det ikke er nødvendigt, kan det være almindeligt at arbejde med forudindlæste layoutpunkter. Hvis dette er tilfældet for dig, er det ofte fordelagtigt at sikre, at kun “layoutpunkter” vises i venstre sidepunktmenu. Hvis dette kan gavne dig, filtrer din punktliste ved at trykke på filterikonet i venstre sidepunktmenu og vælge kun at vise “layoutpunkter.”

Bemærk: hvis du har brug for at tilføje et nyt layoutpunkt til dit projekt baseret på dets koordinatværdier, kan du tilføje dette layoutpunkt her i punktmenuen ved at trykke på “rediger” blyanten. Alternativt kan unikke punkter også oprettes via de forskellige “tegn” funktioner i applikationsmenuen.

For at forstå flere filtrerings- og punktvisningsmuligheder, se denne artikel.

Centrering af din visning

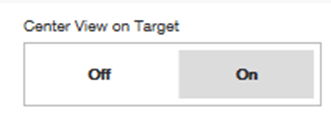

Det er også nyttigt at vide, hvordan du optimerer dit arbejdsområde, når du laver punktlayout. Fra højre side-menu vil du se muligheden for “Center View on Target.” Generelt er det bedst at have denne slået fra, hvis du panorere i din CAD-fil for at finde et punkt til layout, og bedst at have den slået til, når du følger prismet eller laseren til dit punkt.

Denne mulighed centrerer blot visningsvinduet på dit prismes eller lasers nuværende placering, eller den tillader dig frit at panorere i din CAD-fil.

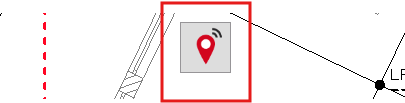

Når denne mulighed er slået fra, vises et lokaliseringsikon øverst på din skærm, som du kan trykke på for automatisk at vende tilbage til den placering, hvor værktøjet er låst til et prism.

Valg af den type punkter, du ønsker at lave layout af

Du har også mulighed for at vælge, hvad du præcist ønsker at lave layout af. Vil du lave layout af punkterne, der allerede findes i din punktliste (“Points”), vil du lave layout af CAD-elementer i din CAD-fil, selvom punkterne teknisk set ikke findes i din punktliste (“Temporary Points”), eller vil du gøre begge dele?

Disse mange visnings- og filtermuligheder bør hjælpe dig med at opsætte din layoutproces efter dine ønsker.

Udfør dit layout

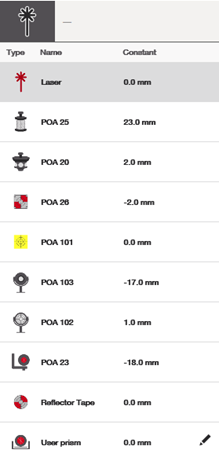

Før du udfører dit layout, skal du sikre dig, at du har valgt det korrekte ikon øverst på skærmen for at angive, hvad du laver layout med. Er du forbundet til et prism eller laver du layout med laseren?

Husk også, at du kan klikke på kameraikonet nederst til højre på skærmen for at få et kamera pop-up vindue inden for din CAD-fil, mens du laver layout.

Lægge punkter ud fra din punktfil

For at lægge punkter ud, der allerede er forudindlæst i dit projekt, skal du blot enten trykke på punkterne fra punktmenuen til venstre eller trykke på punkterne, som de er placeret i CAD-filen, og værktøjet vil automatisk begynde at guide dig til punktet.

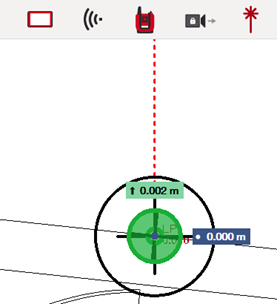

Som standard vil indstillingerne guide dig til punktet med antagelsen om, at du ser på værktøjet, mens du går til punktet. For eksempel antager værktøjet i skærmbilledet nedenfor, at du ser på det, hvilket antyder, at midten af layoutpunktet er placeret 0,002 m (2 mm) tættere på hovedenheden.

Lægge punkter ud fra CAD (“Temporary Points”)

For at lave layout af punkter baseret på CAD-elementerne i dit projekt, skal du sikre dig, at midlertidige punkter er valgt, og klik på den type CAD-elementer, du ønsker at lave layout af. Typisk er dette ender af linjer, centre af cirkler og krydsninger af linjer.

Med midlertidige punkter aktiveret kan du trykke rundt i din CAD-fil for at lave layout af de forskellige punkt-typer, du har valgt. Layoutprocessen vil være identisk med, hvordan det ville være, hvis du lagde forudindlæste punkter ud.

Fastlæg dit punkt

Endelig, når du trykker på den røde “mål” knap helt til højre, har du “fastlagt” dit punkt – og det vil vises grønt eller rødt i din menu for fastlagte punkter til venstre, afhængigt af om det blev lagt ud inden for de tolerancer, du har sat.

Bemærk, at nederst i højre side-menu har du muligheden for at “vise fastlægningsdialog.” Som standard er denne slået til, så du kan tilføje yderligere data til det punkt, du lige har lagt ud – tilføje attributnoter, definere laget, du ønsker punktet skal være på, eller endda omdøbe det fastlagte punkt.

Du kan slå denne menu fra, hvis den ikke er relevant for din arbejdsgang.

Når et punkt er blevet lagt ud med succes, vil softwaren straks guide dig til det næste relevante punkt i din fil.

Eksporter data for fastlagte punkter efter behov

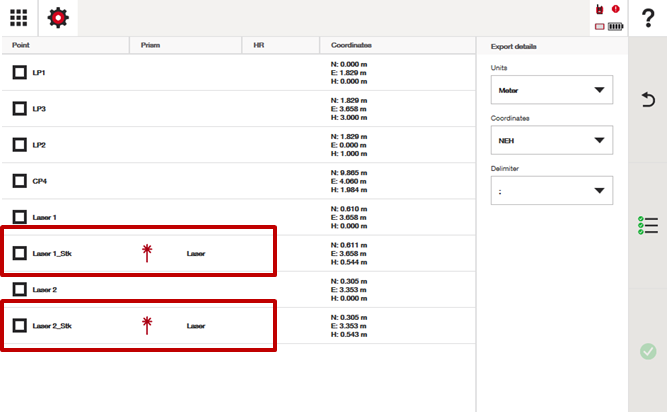

Det er altid muligt at eksportere dine data – de fastlagte punkter vil altid blive efterfulgt af “_Stk” i punkt-eksportmenuen, så du kan sammenligne deres placering med, hvor det oprindelige punkt var designet til at være i CAD-filen. Se denne artikel for mere information om punkt-eksport.

Andre layoutindstillinger fra indstillingsmenuen

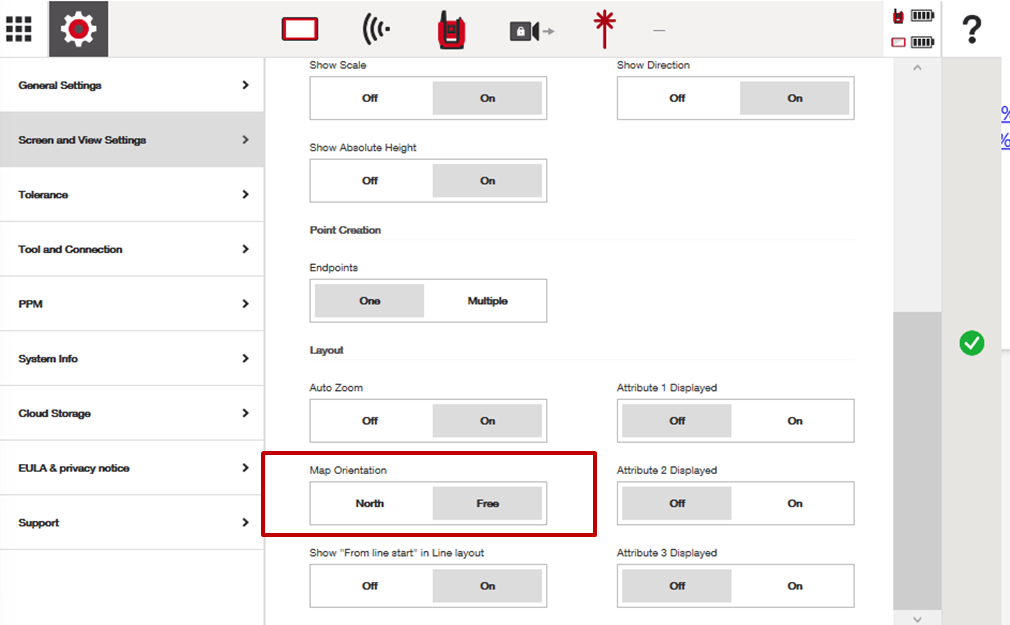

Hvis du foretrækker at se din layoutvisning i en “byggeplads-nord” visning, gå til dine generelle indstillinger, og under Skærm- og Visningsindstillinger vil du se muligheden for at ændre kortorienteringen til “Nord” i stedet for “Fri.”

Der er andre layoutindstillinger her, som du kan justere efter behov for at skabe den layoutoplevelse, du ønsker.

Auto Zoom: Slå til eller fra, at værktøjet automatisk zoomer tæt på dit punkt, mens du laver layout.

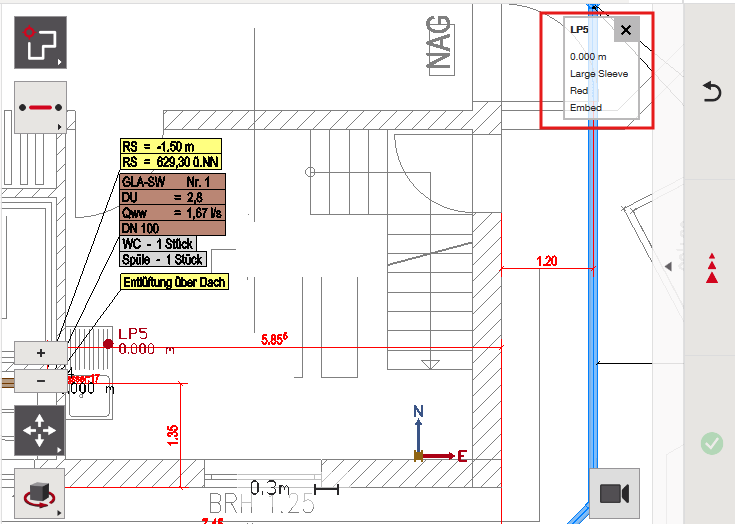

Visning af attributter: Vis punktattributter, mens du laver layout af dine punkter. Dette gælder kun, hvis du allerede har tilføjet punktattributter til dine punkter. Hvis du ikke har punktattributter i din punktfil, er det sandsynligvis bedst at holde denne visning slået fra:

Husk, hvad “Tolerance” betyder i indstillinger

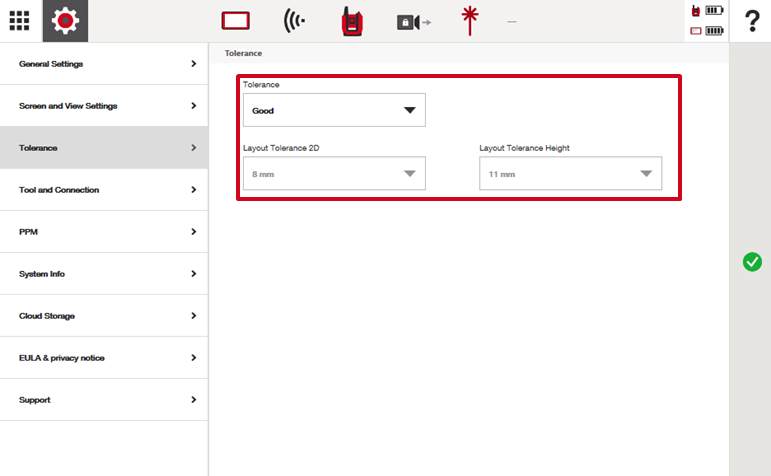

Du vil måske bemærke, at værktøjet skifter fra rødt til grønt, mens du laver layout. Disse farver svarer til den tolerance, du har sat i de generelle indstillinger. I dette eksempel er tolerancen sat til den forudbestemte “god,” hvilket betyder, at værktøjet bliver grønt, når du er inden for 8 mm af dit punkt. Selvom værktøjet stadig vil guide dig til en 0 mm afvigelse, hjælper farven med at indikere, hvornår du er inden for den tolerance, du har indstillet.

Bemærk, at du kan ændre tolerancen til det, du foretrækker, afhængigt af dine behov.
