Hvordan udfører jeg "Control Point Stationing"?

Først og fremmest, hvis du har brug for hjælp med kontrolpunktteori eller nøjagtighedsemner, se venligst nedenfor:

Forståelse af hvad kontrolpunkter er, og deres betydning: se venligst denne artikel
Forståelse af de bedste arrangementer af kontrolpunkter på byggepladser: se venligst denne artikel
Forståelse af stabilitetsemner for totalstationens nøjagtighed: se venligst denne artikel
Forståelse af hvordan man fejlsøger dårlige kontrolpunkter: se venligst denne artikel.

Sørg for, at dine kontrolpunktdata er importeret korrekt

Før du kan forsøge at stationere din enhed ved hjælp af kontrolpunkter, skal du først have enten importeret eller manuelt oprettet koordinaterne for dine kontrolpunkter i din controller. Sørg venligst for, at dine data har kontrolpunkterne korrekt mærket.

En nem måde at kontrollere, om du har kontrolpunkter i dine data, som er klar til at blive stationeret med, er at gå til CAD-visning på din tablet:

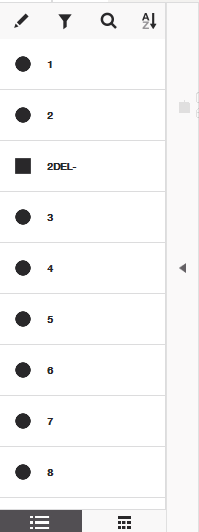

Åbn derefter din punktliste fra sidemenuen:

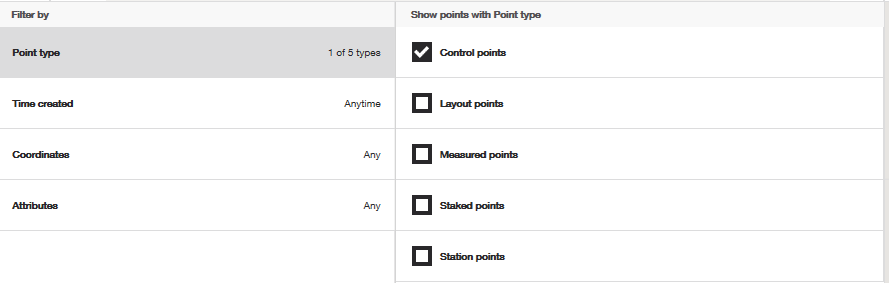

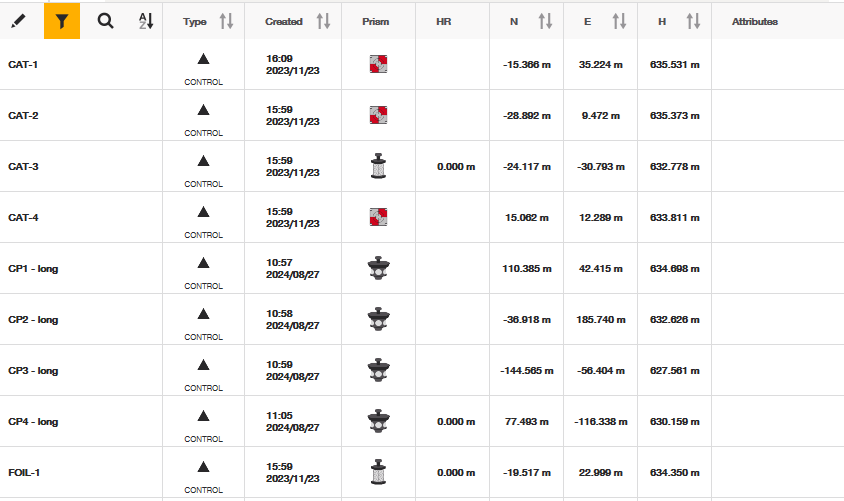

Filtrer derefter kun for kontrolpunkter ved at trykke på filterikonet øverst i punktlisten og trykke på det grønne flueben:

Til sidst, se hvad der er tilbage i din punktliste og verificer, at oplysningerne er korrekte. Kontrolpunkter vil vises som trekanter i dit datasæt. De vil være punkter på specifikke koordinater i dine data, og softwaren kan endda have en specifik prismetype tilknyttet dem, afhængigt af hvordan kontrolpunkterne blev etableret i dataene.

Hvis nogen af dine kontrolpunktdata virker forkerte, henvises der til denne artikel for at fejlsøge sammen med dit team. Husk, at forkert kontrol vil føre til en forkert opmåling. Hvis dine kontrolpunkter blot ikke er mærket som kontrolpunkter i din punktliste, er det nemt at redigere din punktliste og omkategorisere ethvert punkt, du har brug for, til et kontrolpunkt.

Forbered dig korrekt på arbejde med højder (hvis relevant)

Hvis arbejde med højde-data (i stedet for kun 2D) er vigtigt for dig på dette projekt, anbefales det, at du læser denne artikel for at sikre, at du forstår, hvordan man stationerer med højder. Den vil forklare emner som stanghøjde, referencehøjde og stationeringshøjde.

Åbn applikationen Control Point Stationing

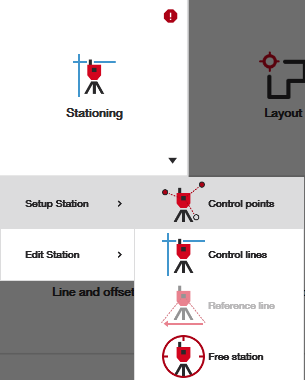

Når du har bekræftet, at dine data bør være korrekte på controlleren, naviger til applikationen Control Point stationing på din startskærm.

Vælg dine kontrolpunkter og mål

Dette trin er simpelt, da du blot måler det, der er tilgængeligt for dig, men der er tre kernepunkter at huske på, inden du officielt måler dine kontrolpunkter:

Sørg for, at du har valgt det korrekte kontrolpunkt
Sørg for, at du har valgt den korrekte prismetype eller måletype
Sørg for, at totalstationen sigter mod det valgte kontrolpunkt

Hvis nogen af de ovenstående tre ting er forkerte, vil du ikke få nøjagtige kontrolpunktmålinger og dermed ikke en nøjagtig station til opmålingen.

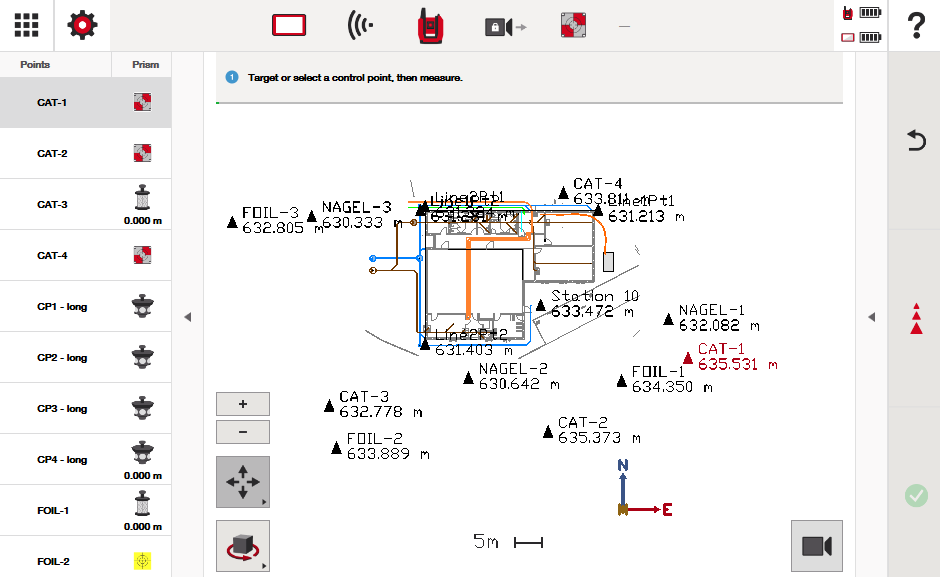

For at vælge et kontrolpunkt kan du enten vælge det fra sidepunktlisten eller blot trykke på kontrolpunktet direkte i CAD-visningen:

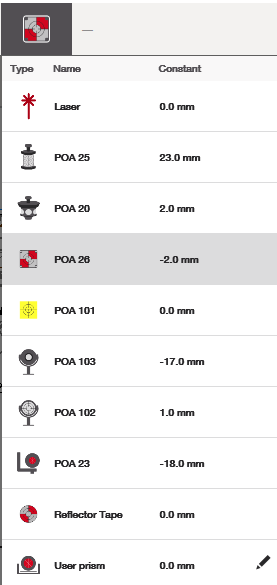

Hvis målet øverst på skærmen er forkert, af en eller anden grund, ændr det til den måletype, der er tilknyttet det kontrolpunkt, du måler:

Hvis du tror, du måske har målt det forkerte punkt, skal du ikke bekymre dig. Du kan altid gå tilbage og måle ethvert kontrolpunkt igen under denne proces, før du accepterer en stationering. Vælg blot det kontrolpunkt igen og mål det igen.

Analyser dine målte data for kontrol

Observer det anbefalede opmålingsområde baseret på din tolerance

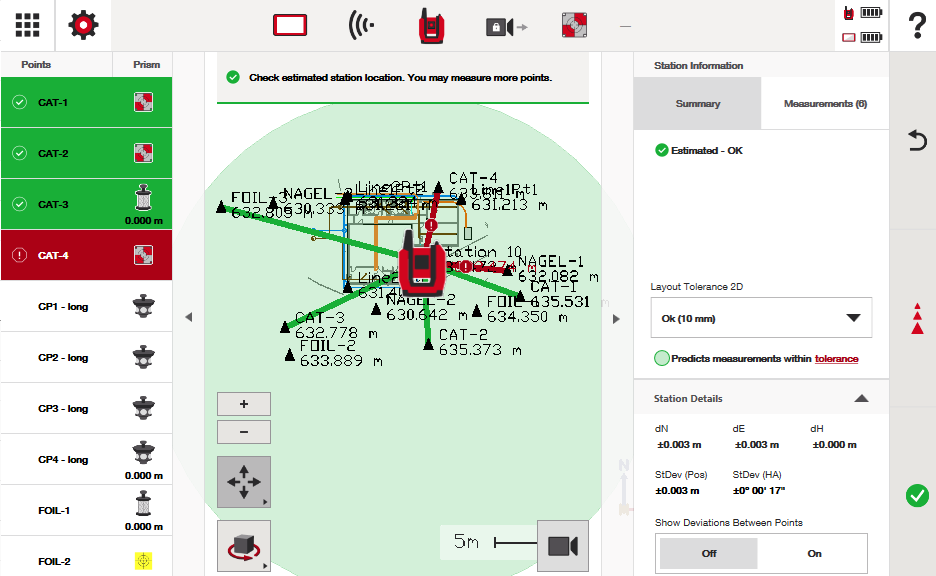

Efter at have målt hvert kontrolpunkt, vil du bemærke, at de enten bliver grønne eller røde, afhængigt af dine tolerances indstillinger. Se venligst denne artikel for at forstå, hvad toleranceindstillingen er. Du kan altid justere din toleranceindstilling fra højrevinduet.

Hvis du ser røde punkter, ved du, at punktet blev målt med en fejl, der er større end din toleranceindstilling. Hvis det er grønt, blev det målt med en fejl, der ligger inden for dine toleranceindstillinger. Disse er visuelle signaler, der hjælper dig med at vide, hvor problemer kan være.

Du vil også se en grøn tolerancering. Denne er også baseret på din toleranceindstilling. Den grønne cirkel vil indikere opmålingsområdet, hvor du kan være sikker på at opmåle med den nøjagtighed, din opmålings-tolerance er sat til. Se denne artikel for mere information om, hvordan denne grønne cirkel kan være nyttig for dig.

Find de bedste anbefalede kontrolpunkter fra målefanen

Ved at åbne målefanen vil du se de kontrolpunktdata, du har målt, som i eksemplet nedenfor:

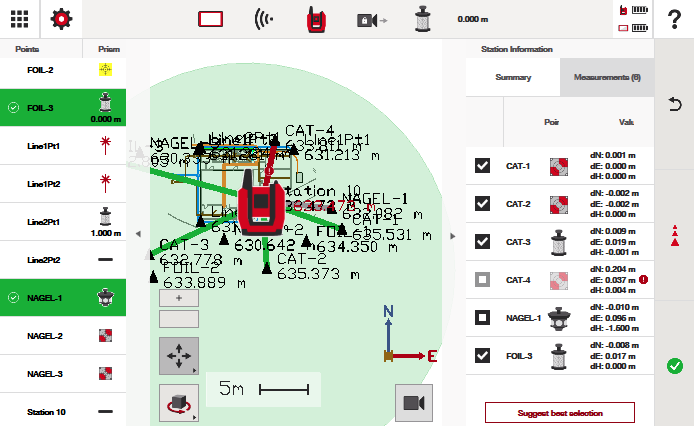

Afvigelsesværdien viser, hvor meget softwaren måtte justere punktet fra dets målte placering for at få det til at passe til designet, som den digitale fil søgte. Bemærk, at for punktet "CAT-4" var det umuligt at bruge i stationeringsberegningen. Dette punkt var i forhold til de andre målte punkter umuligt realistisk at tilpasse til, som designet krævede. Dette punkt var mindst 200 mm for langt væk fra det designede mål til overhovedet at blive betragtet.

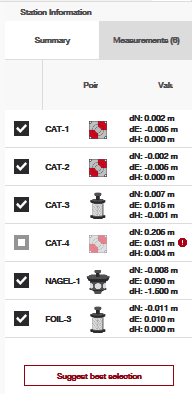

Bemærk, at du manuelt kan vælge de kontrolpunkter, du ønsker at bruge som en del af din stationeringsberegning, eller du kan klikke på "Foreslå bedste valg" for at få softwaren til at finde de optimale punkter at bruge, som ser ud til at være de mest nøjagtige.

Bemærk, at da vi klikkede på "foreslå bedste valg," fandt softwaren de kontrolpunkter, der kunne bruges med mindst mulige justeringer. Den fjernede "NAGEL-1" fra beregningen og gav den bredest mulige opmålingscirkel i henhold til din tolerance.

Igen kan du manuelt klikke på de punkter, du foretrækker at bruge i din beregning; slutbrugeren har altid kontrol, når det kommer til opmåling.

Observer afvigelserne mellem punkterne

Nederst til højre på skærmen, under "Station Details," vil du se muligheden for at tænde for "afvigelser mellem punkter."

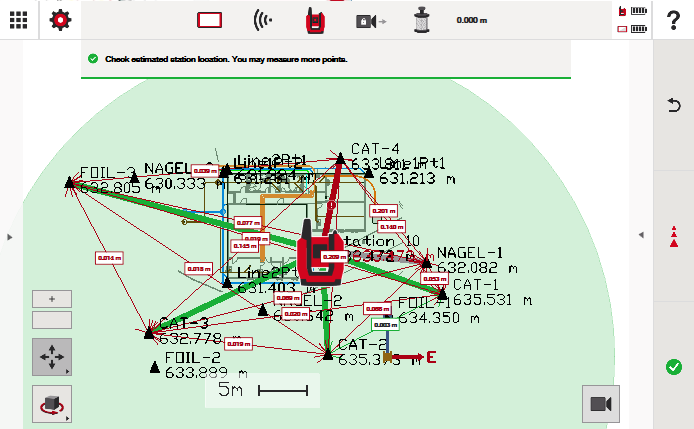

Dette er ekstremt praktisk til at inspicere, om de kontrolpunkter, du har målt, er nøjagtige i forhold til designet.

Bemærk, at softwaren vil vise, hvor langt punkterne er fra hinanden baseret på den forventede horisontale afstand, som designet kræver, hvilket sparer dig tid fra selv at skulle kontrollere disse afvigelser på anden vis.

Tryk på det grønne flueben, når du er tilfreds med dine resultater

Tryk blot på det grønne flueben nederst til højre på skærmen, når du er tilfreds med dine stationeringsresultater. Din hovedenhed vil nu få tildelt en specifik koordinat, der repræsenterer, hvor den er placeret på byggepladsen. Den vil kende sin placering og orientering, klar til at guide dig i dine opgaver.
