Hvad er backsight-kontroller, og hvorfor er de vigtige?

Hvad er formålet med en backsight-kontrol?

En backsight-kontrol giver slutbrugere mulighed for at inspicere, om totalstationen stadig genkender kontrolpunkterne, som den målte under opsætningen, til at være på samme placering. Hvis der opstår fejl under en backsight-kontrol, anbefales det at genstationere.

Fejl i backsight-kontroller er typisk forbundet med, at totalstationer påvirkes af vind, vibrationer, stativets stabilitet eller endda et let bump. Backsight-kontroller er hurtige at udføre og bør foretages regelmæssigt under arbejdet. Det anbefales normalt, at en backsight-kontrol foretages hver 60. minut, hvilket er samme hyppighed som PLT 400's automatiske kalibrering.

Hvis fejlene i backsight-kontroller er betydeligt store, bør du undersøge, om arbejdsmiljøet kan forårsage, at værktøjet glider eller forskydes let, eller om vibrationer påvirker, hvor værktøjet er forankret. Undersøg også, om de punkter, du bruger i backsight-kontrollerne, er pålidelige – bliver punkterne selv bumpet eller flyttet på grund af forholdene på arbejdsstedet?

Denne artikel om værktøjsstabilitet og denne artikel om bedste praksis for kontrolpunkter kan hjælpe med at fejlfinde vedvarende dårlige backsight-kontroller.

Sådan udføres en backsight-kontrol

Trin 1- Åbn applikationen

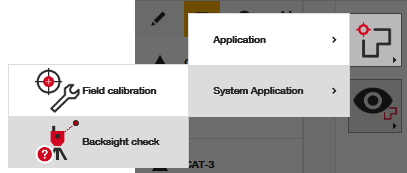

Applikationen til backsight-kontrol vil være tilgængelig for dig, hvis du arbejder på et projekt, der har gennemført en stationering med kontrolpunkter. Du finder den under systemapplikationer:

Når den er åbnet, vil den minde dig om formålet med applikationen, nemlig at du genmåler kontrolpunkter for at inspicere afvigelser efter den oprindelige stationering:

Trin 2 - Vælg kontrolpunkt til måling

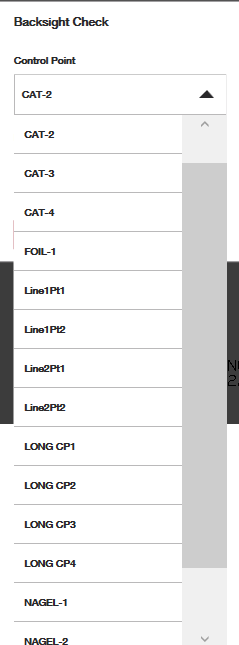

Hele listen over kontrolpunkter vil blive vist for dig at bruge. Det anbefales, at du vælger et kontrolpunkt, der blev brugt under den seneste stationering, for bedst muligt at sammenligne backsight-kontrollen med din oprindelige opsætning. Men teknisk set kan ethvert kontrolpunkt fra listen vælges. Standardkontrolpunktet, der først vises, vil være det første kontrolpunkt, der blev brugt under din seneste stationeringsproces.

Bemærk dog, at de eneste kontrolpunkter, der ikke vises, er dem, der ikke har en låsbar prismetype tilknyttet. Derfor kan kontrolpunkter, der ikke er prismer, såsom reflekterende mål eller punkter på overflader målt direkte med laseren, ikke bruges som en del af dette trin.

Hvis der er et kontrolpunkt, som ikke vises på denne liste, men som du gerne vil bruge, skal du sørge for at redigere punktet i punktlisten fra CAD-visningen og tildele en prismetype til det, som du har til hensigt at bruge.

Årsagen til, at softwaren kun foreslår kontrolpunkter med en prismemålertilknytning, er for at opretholde målingsintegriteten, da andre målere lettere kan påvirkes af miljøforhold (lys, støv, vand osv.).

Er der en anden måde at udføre en backsight-kontrol på?

Ja, men der skal udvises omhu for at opsætte et backsight-kontrolsystem, der er pålideligt. En almindelig måde at gøre dette på er efter først at have stationeret værktøjet, måle og registrere dine ønskede backsight-punkter efter eget valg på arbejdsstedet. Når du vil udføre en manuel backsight-kontrol, åbner du blot måle- og registreringsapplikationen igen og måler punkterne en anden gang. Du kan nemt bruge tabletens målefunktioner til CAD for at inspicere og visualisere eventuelle potentielle afvigelser mellem de to punkter.

Trin 3 - Mål

Når det korrekte kontrolpunkt, du ønsker at måle, er valgt, skal du trykke på den røde målknap.

Trin 4 - Observer resultater

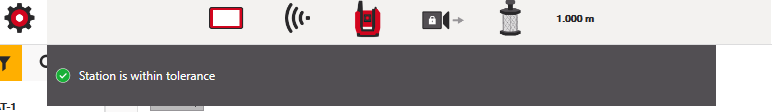

Hvis dine målinger viser afvigelser, der er inden for den tolerance, der er angivet i dine indstillinger, vil HCL blot foreslå, at stationen er inden for tolerance. Se denne artikel for at forstå, hvad tolerancetilladelser er, og hvordan du indstiller dem.

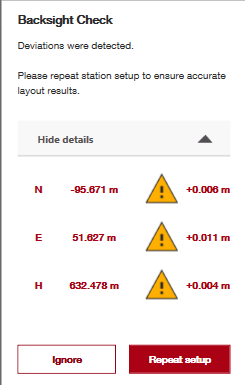

Hvis du ikke har defineret nogen tolerancer, eller hvis du har en backsight-måling, der ligger uden for din indstillede tolerance, vil du se afvigelsesdataene, som vist nedenfor:

Disse data viser, hvordan det målte punkt adskiller sig fra den målte placering, som totalstationen oprindeligt fandt det. I eksemplet ovenfor ser hver koordinat ud til at have en lille millimeterafvigelse, og de koordinatværdier, der ligger uden for toleranceindstillingerne, vil blive fremhævet med rødt.

Trin 5 - Genstationer og fejlret

Hvis backsight-data er dårlige, anbefales det at genstationere værktøjet på dine angivne kontrolpunkter. Efter en genstationering er det klogt at lade totalstationen guide dig til et punkt, du tidligere har lagt ud samme arbejdsdag, for at undersøge potentielle afvigelser mellem den gamle og den nye stationering, du netop har udført.
