Applikationen Skråning bruges til at måle og evaluere geometrien af en skråning mellem to punkter. Den giver detaljerede oplysninger såsom start- og sluthøjder, horisontal afstand og skråningshældning udtrykt i både procent og grader.
For at bruge Skråningsapplikationen skal værktøjet være stationeret. For mere information om stationering, se venligst denne artikel.
En nyttig video af applikationen kan findes nedenfor:
Sådan bruger du Skråningsapplikationen
- Åbn dit projekt: Start med at åbne et projekt på tabletten.
-
Åbn applikationen: Åbn Skråningsapplikationen enten fra startskærmen eller fra sidemenuen i CAD-visningen.
- Hvis applikationen ikke er tilgængelig på startskærmen, vælg Tilføj genvej og tilføj Skråningsapplikationen.
-
Vælg funktionen
- På højre side af skærmen vælg en af de tilgængelige funktioner:
- Optag
- Marker
- Hver funktion tjener et forskelligt formål inden for Skråningsarbejdsgangen.
- På højre side af skærmen vælg en af de tilgængelige funktioner:
Genvejsikon for Skråningsapplikationen:

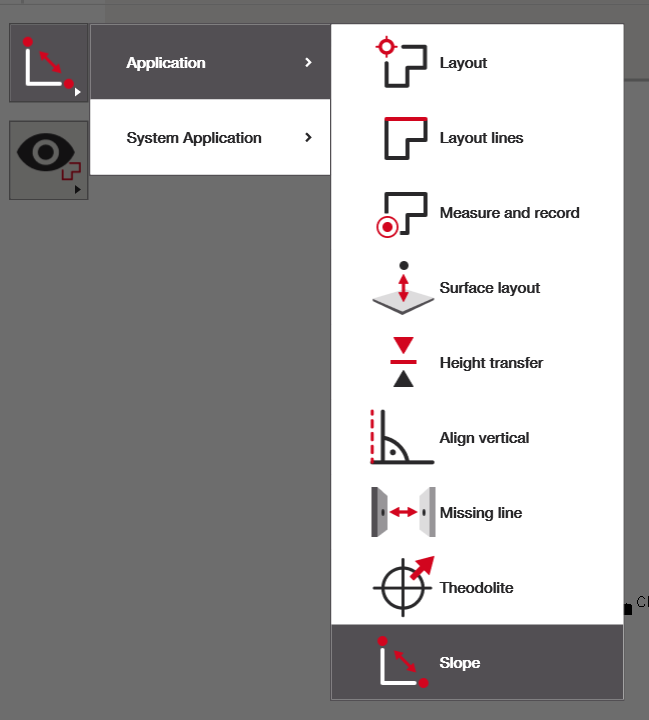

Valg af Skråningsapplikationen fra CAD-visningens sidemenu:

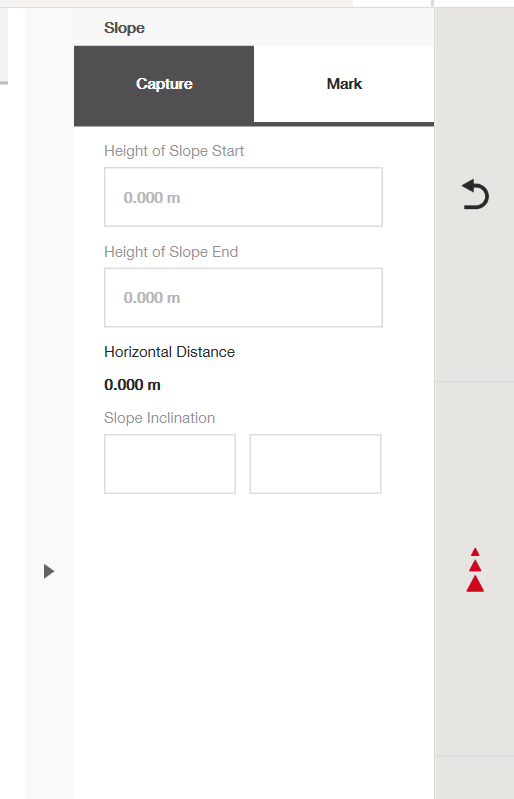

CAD-visning før måling af punkter og oprettelse af skråning: Bemærk, at du definerer start- og slutpunkterne for skråningen; den resulterende hældning kan være positiv eller negativ.
Sådan bruger du Optag-funktionen
Optag-funktionen bruges til at måle to punkter og beregne skråningsoplysninger mellem dem.
-
Mål startpunktet: Flyt kameraet til det første punkt på skråningen (for eksempel bunden af skråningen).
- Vælg tre-trekant-ikonet for at måle og optage koordinaterne for det første punkt.
-
Mål slutpunktet: Flyt kameraet til det andet punkt på skråningen (for eksempel toppen af skråningen).
- Vælg igen tre-trekant-ikonet for at måle og optage koordinaterne for det andet punkt.
-
Gennemgå skråningsoplysninger: Efter begge punkter er målt, vises skråningsoplysningerne på højre side af skærmen, herunder:
- Højden af startpunktet
- Højden af slutpunktet
- Den horisontale afstand mellem punkterne
- Skråningshældning i procent (%)
- Skråningshældning i grader (°)
- Disse oplysninger beskriver geometrien af den målte skråning.

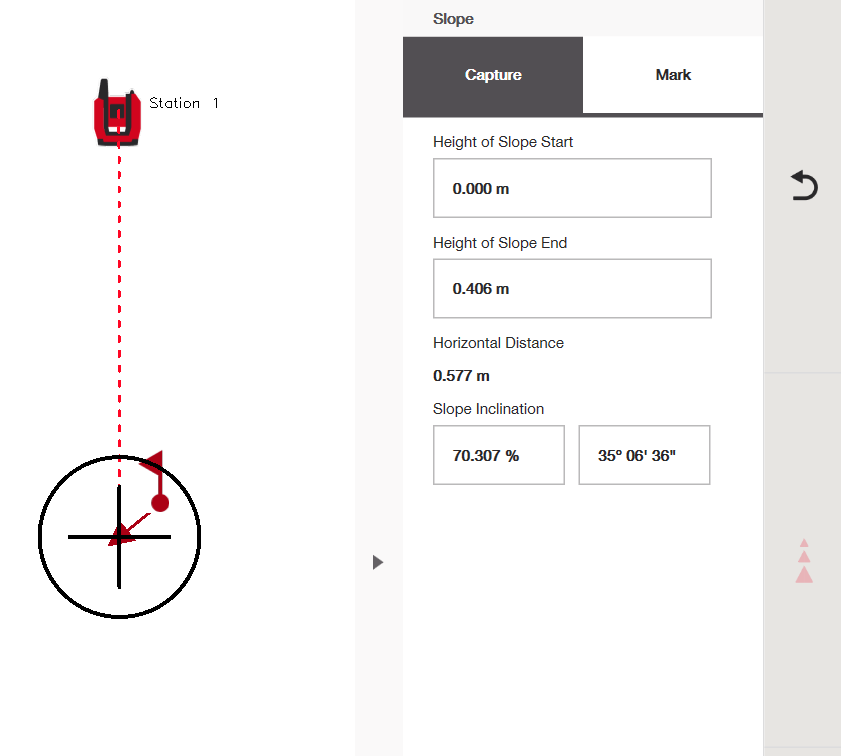

CAD-visning efter begge punkter er målt, og skråningen er oprettet:
Sådan bruger du Marker-funktionen
Marker-funktionen bruges efter, at en skråning er optaget. Den tillader sporing af punkter i forhold til den målte skråning direkte på stedet.

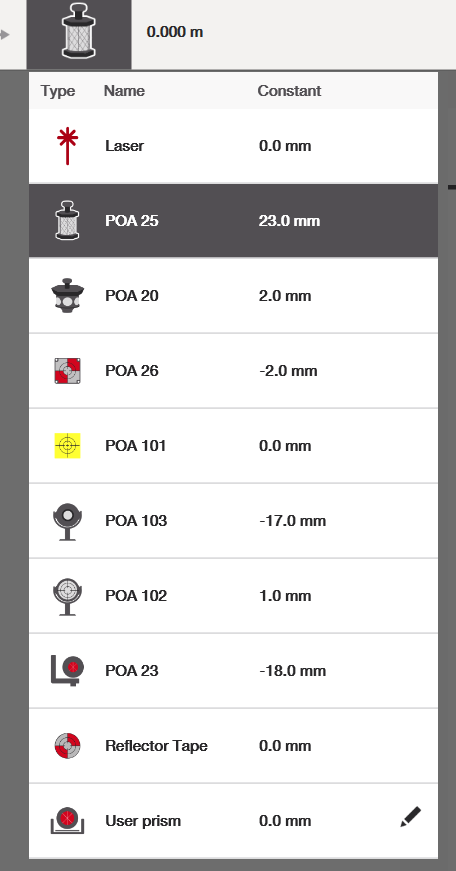

- Vælg prismet: Vælg det prism, der skal bruges til at spore layoutpunkter, og lås kameraet på prismet.
- Indtast prismets højdeoffset: Indtast højdeoffsettet fra prismet til bunden af målespidsen. Dette sikrer nøjagtige højdeberegninger.
-
Spor skråningen: Flyt prismet langs skråningen.
- Applikationen viser højdeforskellen mellem prismets aktuelle position og den målte skråning
- Oplysningerne angiver, hvor meget højere eller lavere det aktuelle punkt er i forhold til skråningen
- Dette tillader løbende verifikation, mens der arbejdes langs skråningen.

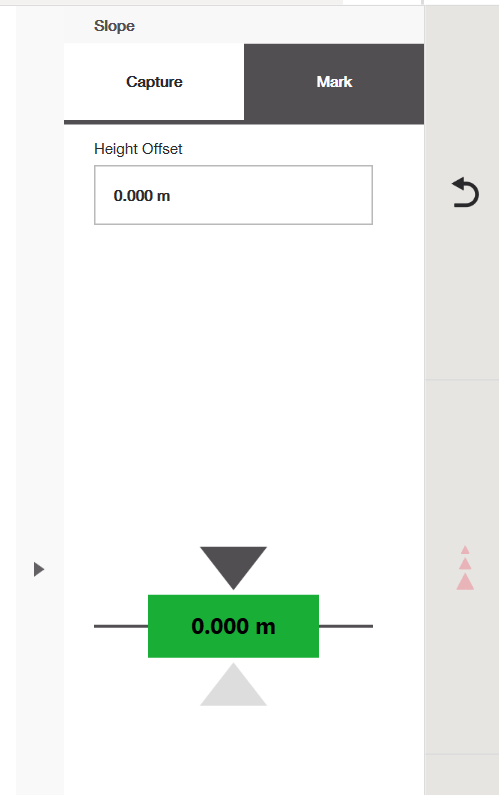

Højdeforskel vist ved brug af Marker-funktionen:
Eksempler på brug af Skråningsapplikationen
Skråningsapplikationen bruges almindeligvis til layout, verifikation og kvalitetskontrolopgaver, der involverer skrånende overflader.
Eksempel 1: Måling af trappeskråning (Optag)
Optag-funktionen kan bruges til at måle skråningen på en trappe.
- Mål nederste trin som startpunkt
- Mål øverste trin som slutpunkt
- Gennemgå skråningsprocent og vinkel for at verificere designoverholdelse
Eksempel 2: Måling af rampehældning (Optag)
Ramper kan kontrolleres for at bekræfte tilgængeligheds- eller designkrav.
- Mål bund og top af rampen
- Gennemgå skråningshældning i procent og grader
- Sammenlign værdier med projektspecifikationer
Eksempel 3: Sporing af skråningshøjde under installation (Marker)
Marker-funktionen kan bruges under installation af elementer langs en skråning.
- Optag skråningen én gang
- Flyt prismet langs skråningen
- Kontroller, hvor meget den aktuelle position afviger over eller under skråningen
Dette er nyttigt til forskallings-, afretnings- eller jordbearbejdningsopgaver.
Eksempel 4: Verificering af dræningsskråninger (Marker)
Dræn- eller rørskråninger kan verificeres under installation.
- Optag den tilsigtede skråning
- Spor punkter langs installationen
- Sørg for ensartet fald langs skråningen
