Applikationen Surface Layout bruges til at måle den lodrette afstand mellem et målepunkt og en referencesurface fra en 3D CAD-tegning. Disse oplysninger hjælper med at bestemme den lodrette afstand til den ønskede overfladehøjde.
For at bruge Surface Layout-applikationen skal værktøjet være stationeret. Stationering skal udføres med højde aktiveret. For mere information henvises til artiklerne Stationing og Station Height.
En hjælpsom video om applikationen kan findes nedenfor:
Sådan bruges Surface Layout-applikationen
- Åbn dit projekt: Start med at åbne et hvilket som helst projekt på tabletten.
-
Åbn applikationen: Åbn Surface Layout-applikationen enten fra startskærmen eller fra sidemenuen i CAD-visningen.
- Hvis applikationen ikke er tilgængelig på startskærmen, vælg Tilføj genvej og tilføj Surface Layout-applikationen.
- Vælg prismet: Vælg det prism, der skal bruges til målingen. Prismets højde skal også indtastes ved at vælge højdeværdien ved siden af prismvalget og justere den efter behov.
-
Flyt prismet til det punkt, hvor højden til overfladen skal vurderes.
- Applikationen beregner højdeforskellen mellem det målte punkt og referencesurfacen.
-
Læs højdeforskellen: Den viste værdi angiver, hvor langt det målte punkt er over eller under overfladen.
- En positiv værdi indikerer, at punktet er over overfladen
- En negativ værdi indikerer, at punktet er under overfladen
- Disse oplysninger hjælper med at bestemme den lodrette afstand til den ønskede overfladehøjde.
Genvejsikon til Surface Layout-applikationen:

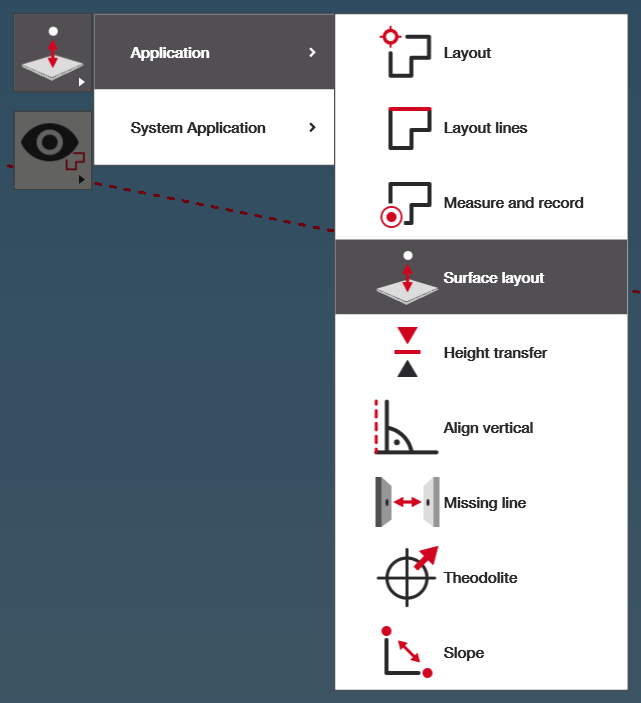

Valg af Surface Layout-applikationen fra sidemenuen i CAD-visning:

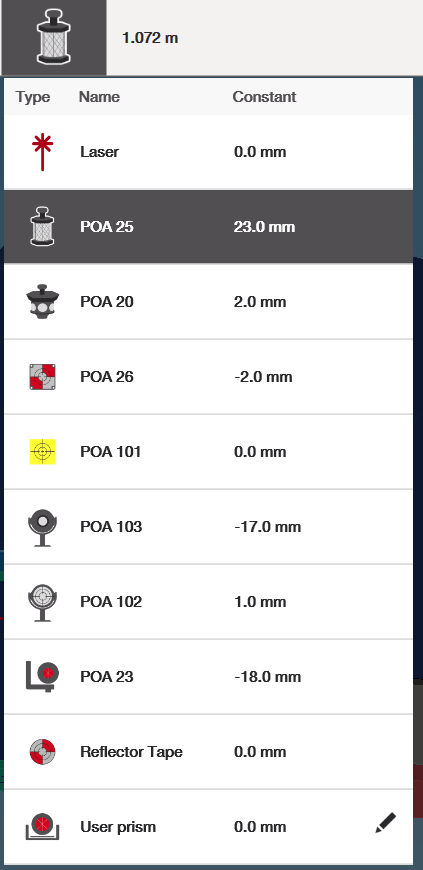

Valg af prismet og indstilling af højden:

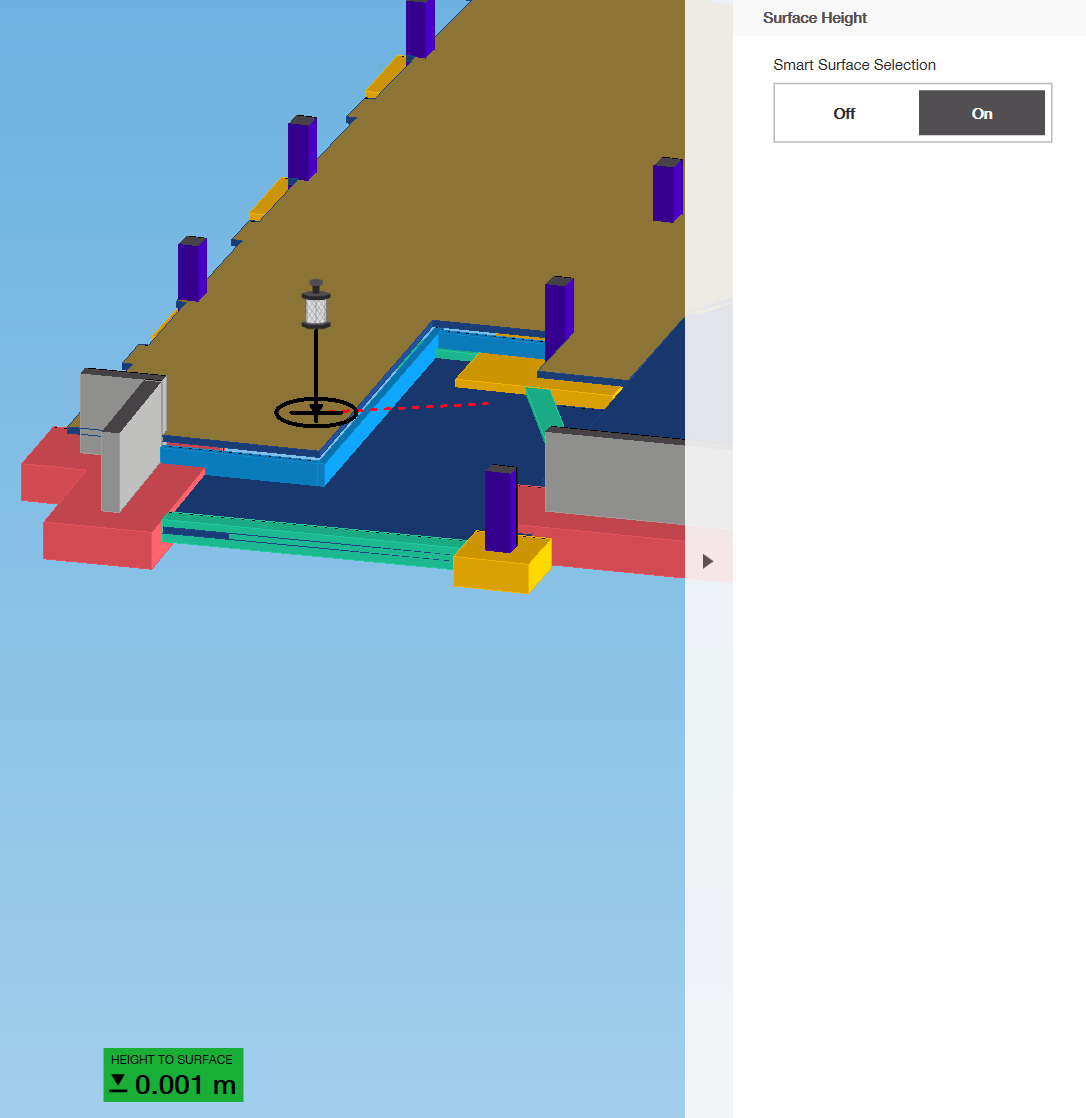

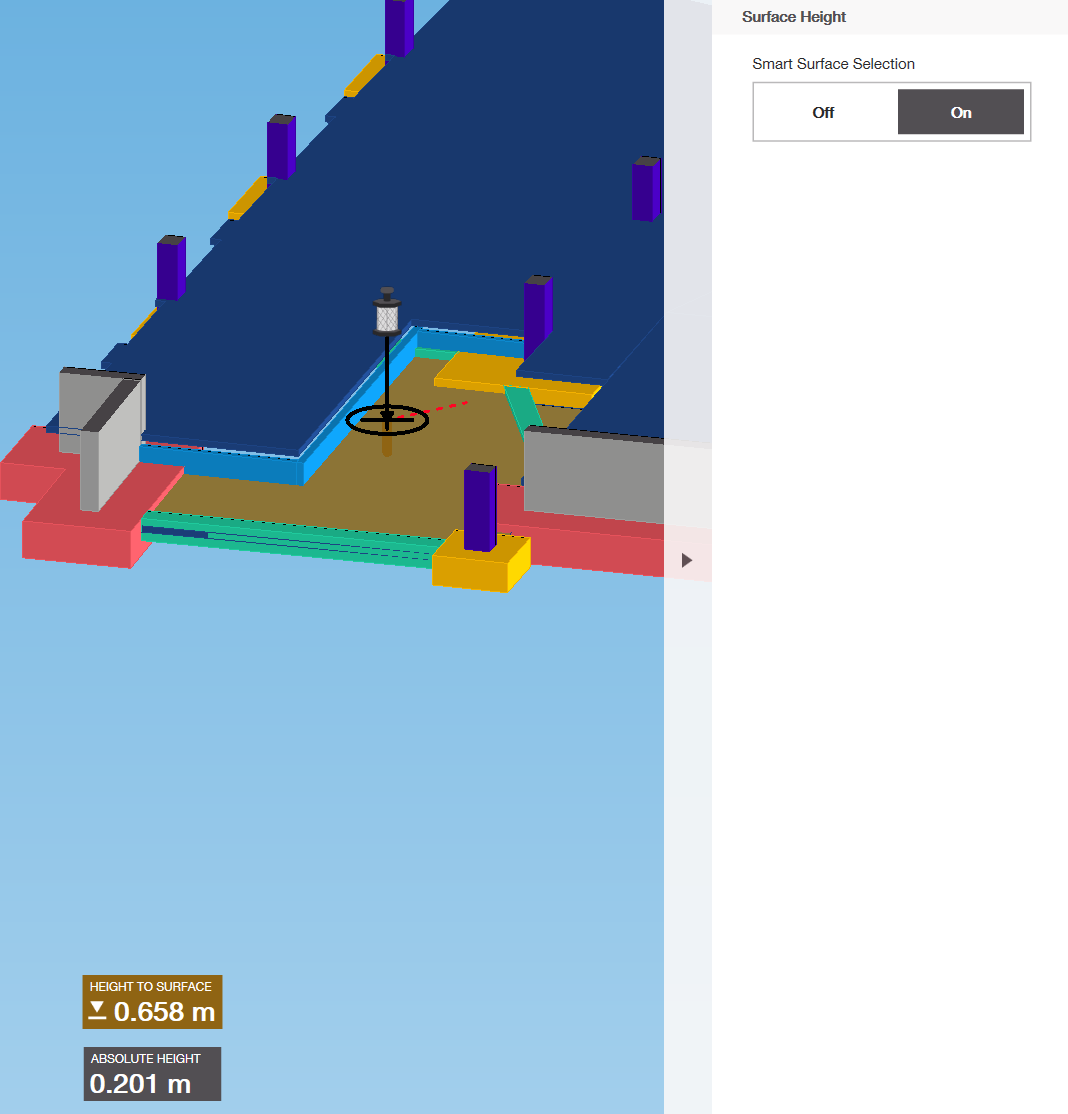

Smart Surface Selection: HCL registrerer automatisk, når din position er flyttet fra én 3D-overflade til en anden:
Sådan bruges funktionen Smart Surface Selection
Muligheden Smart Surface Selection findes på højre side af skærmen.
Når den er aktiveret, vælger og fremhæver applikationen automatisk den overflade, der bruges som højdereference direkte i CAD-visningen.
Når den er deaktiveret, skal referencesurfacen vælges manuelt ved at trykke på den ønskede overflade i 3D-tegningen.
Det anbefales at holde Smart Surface Selection aktiveret, da det forenkler betjeningen og reducerer risikoen for at vælge en forkert overflade.

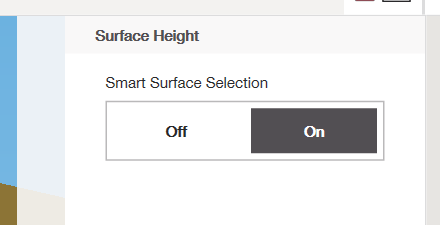

Muligheden Smart Surface Selection:
Eksempler på brug af Surface Layout-applikationen
Surface Layout-applikationen bruges ofte til højdekontrol og verifikationsopgaver under udgravning, nivellering og installationsarbejde.
Eksempel 1: Bestemmelse af udgravningsdybde
Surface Layout kan bruges til at bestemme, hvor dybt der skal graves for at nå en designoverflade.
- Mål det nuværende jordpunkt
- Læs højdeforskellen til referencesurfacen
- Brug værdien til at styre udgravningsdybden
Dette er nyttigt til fundamenter, grøfter og forberedelse af plader.
Eksempel 2: Verificering af beton- eller tilbagefyldningshøjde
Efter materialepåføring kan applikationen bruges til at verificere højden.
- Mål den færdige overflade
- Sammenlign det målte punkt med designoverfladen
- Identificer, om der kræves yderligere materiale, eller om overskydende materiale skal fjernes
Eksempel 3: Nivellering af et område
Når der skal forberedes en jævn overflade:
- Mål flere punkter på tværs af området
- Sammenlign højdeforskelle i forhold til den samme referencesurface
- Identificer høje og lave steder, der kræver korrektion
Dette understøtter en ensartet og jævn overfladeforberedelse.
Eksempel 4: Kontrol af installerede elementer i forhold til en overflade
Installerede elementer som ankre, hylstre eller plader kan kontrolleres i forhold til en designoverflade.
- Mål det installerede element
- Læs højdeforskellen til referencesurfacen
- Verificer, om elementet opfylder højdekravene
Eksempel 5: Arbejde med flere overflader i en 3D-model
I modeller, der indeholder flere overflader i forskellige højder:
- Brug Smart Surface Selection til automatisk at referere til den tilsigtede overflade
- Deaktiver Smart Surface Selection, når en anden overflade skal vælges manuelt
Dette muliggør fleksibel håndtering af komplekse 3D-tegninger.
