Hvordan man udfører en feltkalibrering med PLT 300

Bemærk - for mere information om formålet med en feltkalibrering, se venligst denne artikel.

PLT 300 - Opsætning

For at udføre en feltkalibrering skal følgende elementer være forberedt:

POA 31 Kalibreringsplade: Denne kalibreringsplade er kun designet til brug med PLT 300 feltkalibreringsprocessen.

Afstand og Vinkel: POA 31 kalibreringspladen skal placeres 45 til 52 meter fra hovedenheden. Derudover skal teleskopet holdes så horisontalt som muligt, når pladen sigtes. Anbefalet teleskoporientering er mellem 85° og 95°.

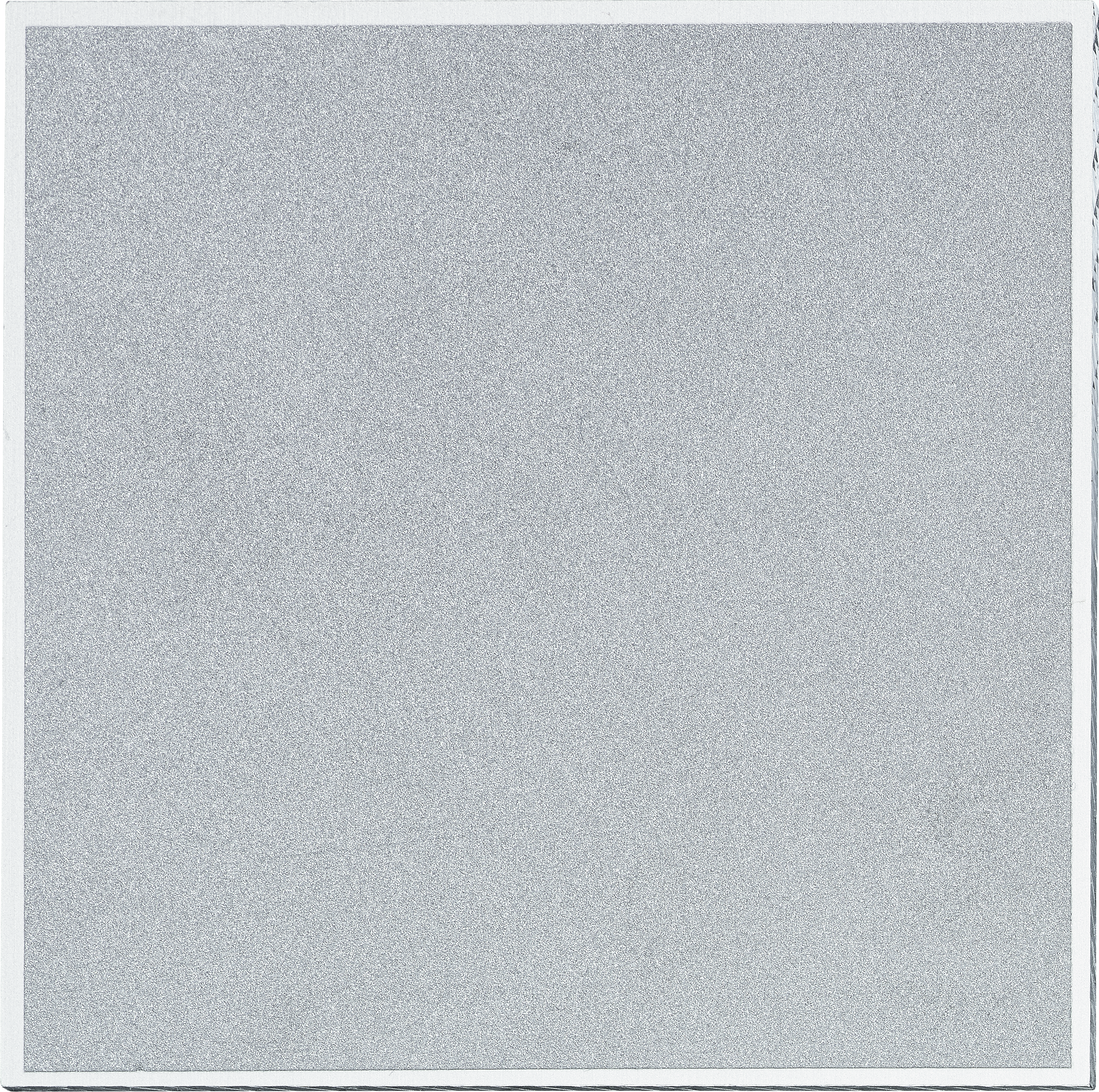

Kalibreringspladens orientering: Sørg for, at den ikke-mærkede side af kalibreringspladen, siden med den mørkere grå firkant, vender mod værktøjet.
Sikring af værktøjet: Sørg for, at værktøjet er placeret på et stabilt sted og ikke påvirkes af vibration eller bevægelse. Se denne artikel for bedste praksis.

PLT 300 - Hvordan feltkalibrering fungerer

Feltkalibrering skal aktiveres manuelt.

PLT 300 udfører automatisk tiltkalibrering for at opretholde niveauposition, men det er stadig vigtigt at køre feltkalibrering regelmæssigt i løbet af arbejdsdagen. Dette sikrer korrekt justering mellem:

EDM-laseren
prismetracker
den optiske teleskopbane

Feltkalibrering er processen, der holder alle systemer justeret og centreret.

Når opsætningen er færdig, kræves ingen yderligere manuel handling. Værktøjet fuldfører kalibreringen automatisk.

Trin 1: Åbn applikationen

Find kalibreringsikonet på tabletten og vælg det for at starte processen:

Værktøjet vil angive, at der udføres en auto lock kalibrering. Det betyder, at systemet låser sig fast på POA 31 kalibreringspladen og ikke søger efter en prisme eller andet mål.

Vigtig bemærkning: Hvis POA 31 kalibreringspladen er beskadiget eller slidt på kalibreringsfladen, skal den udskiftes.
Præcis kalibrering afhænger af korrekt aflæsning af pladen.

Brug kameraet til præcist at sigte på kalibreringspladen og tryk på det grønne flueben for at starte (

Trin 2: Vent på kalibreringens afslutning

Hold afstand fra værktøjet og sørg for, at der er frit udsyn til kalibreringspladen.

Under kalibreringen bevæger laseren sig over pladen både vertikalt og horisontalt. Denne proces udføres i begge teleskoporienteringer (teknisk kaldet "face 1" og "face 2").

Dette gør det muligt for systemet at:

fuldt ud evaluere vinkeljusteringen
justere EDM og prismetracker med den optiske bane

Trin 3: Observer dine værdier

Efter at have kørt en kalibrering viser PLT 300 HA- og VA-kollimeringsværdier.

HA beskriver justering i den horisontale retning fra venstre til højre
VA beskriver justering i den vertikale retning fra op til ned

Disse værdier viser meget små vinkelafvigelser mellem de interne målesystemer såsom laseren, prismetrackeren og den optiske bane.

Forståelse af værdierne

Det er vigtigt at forstå: disse værdier er ikke fejl; de er målinger. Intet mekanisk eller optisk system forbliver perfekt justeret til enhver tid. Selv under ideelle forhold vil der altid være:

meget små produktionsmæssige tolerancer
let variation under opsætning
mindre miljøpåvirkninger såsom vibration eller belysning

PLT 300 identificerer disse små forskelle, måler dem omhyggeligt og korrigerer dem automatisk. Teknisk set, når en kalibrering kører, gør systemet:

Sammenligner hvordan hvert internt system observerer det samme referencepunkt
Beregn den lille forskel mellem disse observationer
Anvender en korrektion, så alle systemer igen er justeret

Den værdi, der vises ved slutningen af PLT 300 kalibreringen, er simpelthen den korrektion, der blev anvendt, hvilket indikerer, at kalibreringen var vellykket.

Fortolkning af resultaterne

En værdi tæt på 0 eller 360 grader betyder:

systemet registrerede kun en meget lille afvigelse
systemet korrigerede denne afvigelse
systemet er nu korrekt justeret

Grader/Minutter/Sekunder:

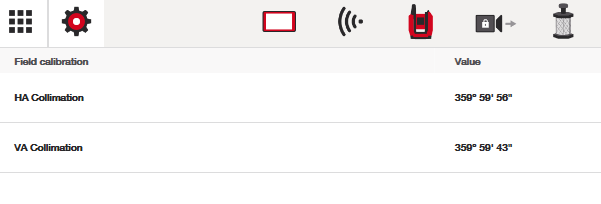

I skærmbilledet ovenfor ser du værdier i grader (°), minutter ('), og sekunder (") der repræsenterer de vinkelkorrektioner for den horisontale vinkel (HA) og den vertikale vinkel (VA). For HA læses korrektionen til 4" af en vinkel (≈ 0,0011°). Disse er små korrektioner, som værktøjet foretager inden for dets designede tolerancer.

Hvad skal du gøre, hvis kalibreringen fejler?

Kalibrering kan fejle, men det skyldes normalt stabilitets- eller opsætningsforhold frem for intern hardware.

Almindelige årsager inkluderer:

værktøjsbevægelse
vibration
ustabil opsætning
forkert niveau

Se de relaterede artikler for vejledning om forbedring af stabilitet og opsætning: vibrationsdæmpning og hjælp til værktøjsfejl.

Hvis alle opsætningsforhold er kontrolleret, og kalibreringen stadig fejler, kontakt Hilti support.
