Brug af Kamera-visning

  • Opdateret

Oversigt

Kamera-visningen i HCL giver et live visuelt feed fra PLT for at understøtte præcis positionering, justering, inspektion og verifikation.

Både PLT 300 og PLT 400 bruger det samme grundlæggende kameravisningskoncept, mens PLT 400 inkluderer yderligere konfigurations- og overlaymuligheder til mere avancerede brugsscenarier.

For at åbne Kamera-visningen, åbn View CAD-applikationen og klik på kameraikonet øverst på skærmen.



Eksempel på kameraikon: hvis et låsesymbol vises, er enheden låst på et mål

Kamera-visning på PLT 300 Demo

Kamera-visning på PLT 400 Demo

Kamera-visning på PLT 300

Vigtige interfaceelementer (PLT 300)

Live kamera billede vist i fuld skærm, med en zoomkontrol-slider på højre side til forstørrelse

Øverst på skærmen kan du vælge prismetypen eller måletype samt laser-måling om nødvendigt

Centralt sigtekors angiver det aktuelle målpunkt med en bevægelses- eller panoreringindikator, der viser retningsjustering, når Smart Target er aktiveret. Se denne artikel om, hvor du kan aktivere smart target-indstillingen.



Ikonet nederst til venstre ændrer, hvordan sigtekorset bevæger sig, og tilføjer knapper til små retningsjusteringer

Dette ikon øverst til højre søger efter et mål i kameravisningen og låser på et prisme eller mål

Låseikonet midt på højre side låser den aktuelle visning af PLT

Grønt flueben nederst til højre bekræfter den valgte kameravinkel på PLT



Mens du er i kameravisning, åbner klik på kortikonet øverst til venstre CAD-visningen af tegningen

Derefter bringer klik på kameraikonet øverst til venstre kameravisningen tilbage

Når GPS er aktiveret, tillader dette "find mig"-ikon nederst til venstre, at PLT søger efter tabletten inden for den tilladte vinkel, for mere information henvises til denne artikel

Kamera-visning på PLT 400

PLT 400 kameravisningen bygger videre på PLT 300-funktionaliteten og tilføjer kamerakonfiguration og overlay-tilpasning for at understøtte mere komplekse inspektions-, justerings- og vejledningsscenarier

Vigtige interfaceelementer (PLT 400)

Live kamera billede vist i fuld skærm, med en zoomkontrol-slider på højre side til forstørrelse

Ikonet øverst på zoom-slideren zoomer kameraet ind for at centrere målet og gøre det tydeligt synligt

Ikonet nederst på zoom-slideren zoomer kamera-visningen ud

Øverst på skærmen kan du vælge prismetypen eller måletype samt laser-måling om nødvendigt

Centralt sigtekors angiver det aktuelle målpunkt med en bevægelses- eller panoreringindikator, der viser retningsjustering, når Smart Target er aktiveret. Se denne artikel om, hvor du kan aktivere smart target-indstillingen.



Ikonet nederst til venstre ændrer, hvordan sigtekorset bevæger sig, og tilføjer knapper til små retningsjusteringer

Dette ikon øverst til højre søger efter et mål i kameravisningen og låser på et prisme eller mål

Grønt flueben nederst til højre bekræfter den valgte kameravinkel på PLT

PLT 400 kameravisningen inkluderer et dedikeret kamerainstillingspanel på højre side af skærmen.

Lysstyrkeslideren justerer kameraets eksponering og gør billedet lysere eller mørkere

Opløsningsindstillingen forbedrer kvaliteten af det live kamerafeed, når den er sat til Høj

Auto-lås kan aktiveres/deaktiveres på højre side

For overlay-indstillingerne, der findes i fanen på højre side, henvises til denne artikel om skærm- og visningsindstillinger
Zoomniveauet vises nederst på skærmen



Mens du er i kameravisning, klik på kortikonet øverst til venstre for at skifte til CAD-visningen af tegningen
Mens du er i CAD-visningsindstillingerne, klik på kameraikonet øverst til venstre for at vende tilbage til kameravisningen

Når GPS er aktiveret, tillader dette "find mig"-ikon nederst til venstre, at PLT søger efter tabletten inden for den tilladte vinkel, for mere information henvises til denne artikel

Yderligere funktioner i PLT 400

PLT 400 tillader, at kameravisningen kan være åben, mens den låser på mål
Når en applikation er valgt i CAD-visningen, vises et kameraikon nederst til højre, klik på det åbner en mindre kameravisning i samme hjørne
Mindre kameravisning vist nederst til højre på skærmen

Klik på disse pile i den lille kameravisning for at skjule kameravisningen

Dette ikon øverst til højre søger efter et mål i kameravisningen og låser på et prisme eller mål

Dette ikon nederst til højre i kameravisningen zoomer ud og søger efter mulige mål

Typisk arbejdsgang (PLT 300 & PLT 400)

  1. Åbn Kamera-visningen
  2. Vælg prismemåletype eller laser
  3. Placer PLT 300, så prismet eller målet er synligt i kameravisningen
  4. Justér målet ved hjælp af det centrale sigtekors
  5. Juster zoom om nødvendigt for bedre synlighed
  6. Klik på låseikonet øverst til højre på skærmen
  7. Vent på, at værktøjet låser på prismet eller målet, dette indikeres af et kameraikon med et låsesymbol

Bedste praksis (PLT 300 & PLT 400)

  • Rengør kameralinsen regelmæssigt for optimal billedkvalitet
  • Justér lysstyrke og opløsning på PLT 400 for at matche lysforholdene
  • Brug overlays på PLT 400 kun når nødvendigt for at undgå visuel rod
  • Bekræft omhyggeligt justeringen, inden du fortsætter, især når høj præcision er påkrævet

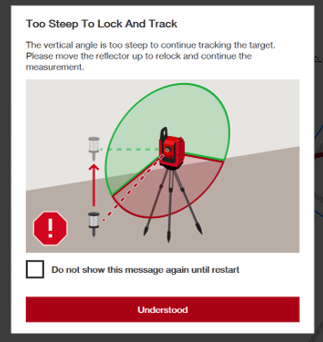

"For Stejl" advarsel for prismesporing

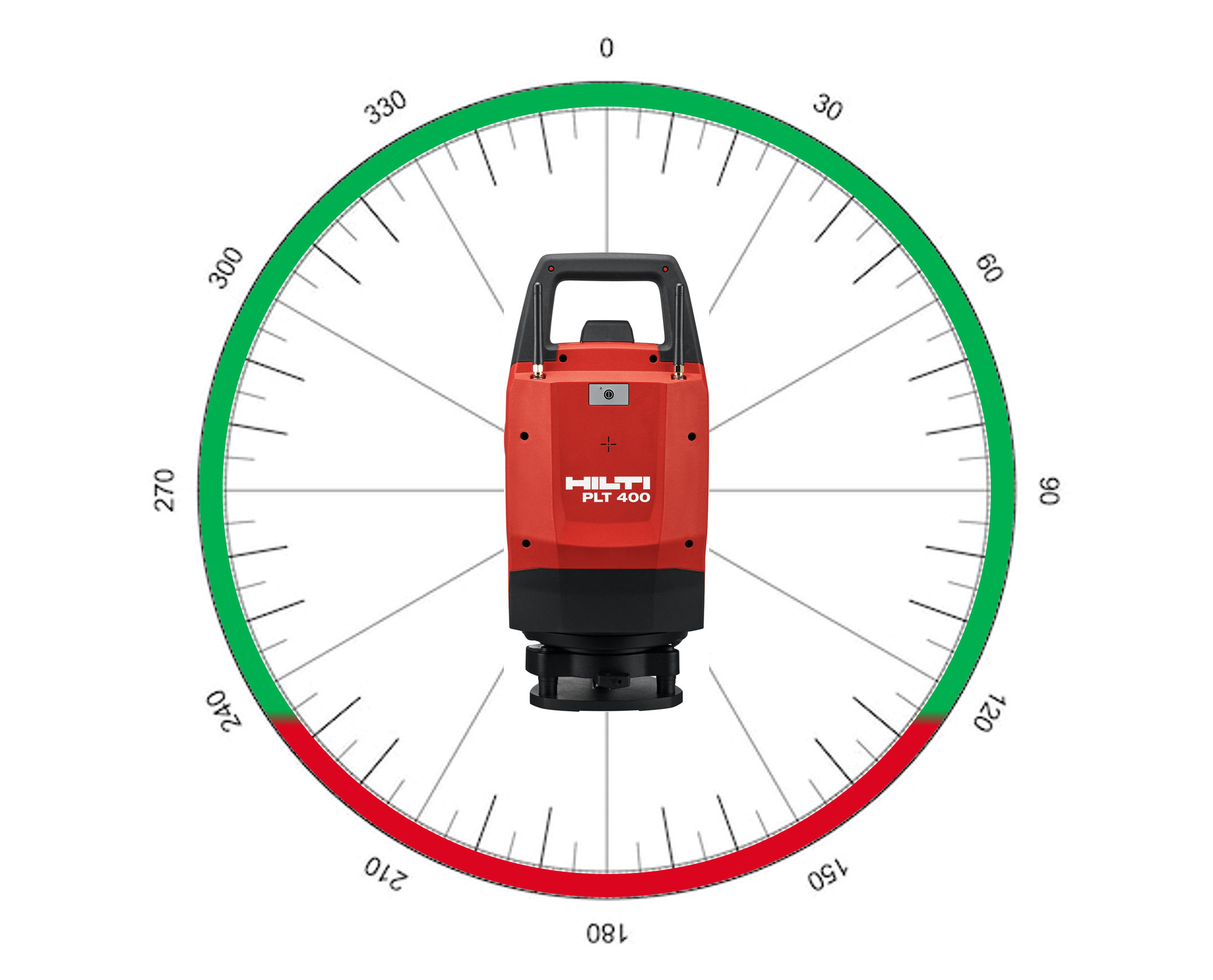

En "For Stejl" advarsel vises, når den vertikale vinkel mellem totalstationen og det sporede prisme overstiger det understøttede sporingsområde (mellem 125° og 235°). Når dette sker, kan totalstationen miste prismet, og sporingsydelsen kan blive påvirket.

For at løse denne advarsel, juster enten højden på prismet eller højden på totalstationen for at bringe prismet tilbage inden for det understøttede sporingsområde. Når vinklen er reduceret, kan normal prismesporing genoptages.
