Oversigt
Kameravisningen i HCL giver et live visuelt feed fra PLT for at støtte præcis positionering, justering, inspektion og verifikation.
Både PLT 300 og PLT 400 bruger det samme grundlæggende kameravisningskoncept, mens PLT 400 inkluderer yderligere konfigurations- og overlaymuligheder til mere avancerede brugsscenarier.

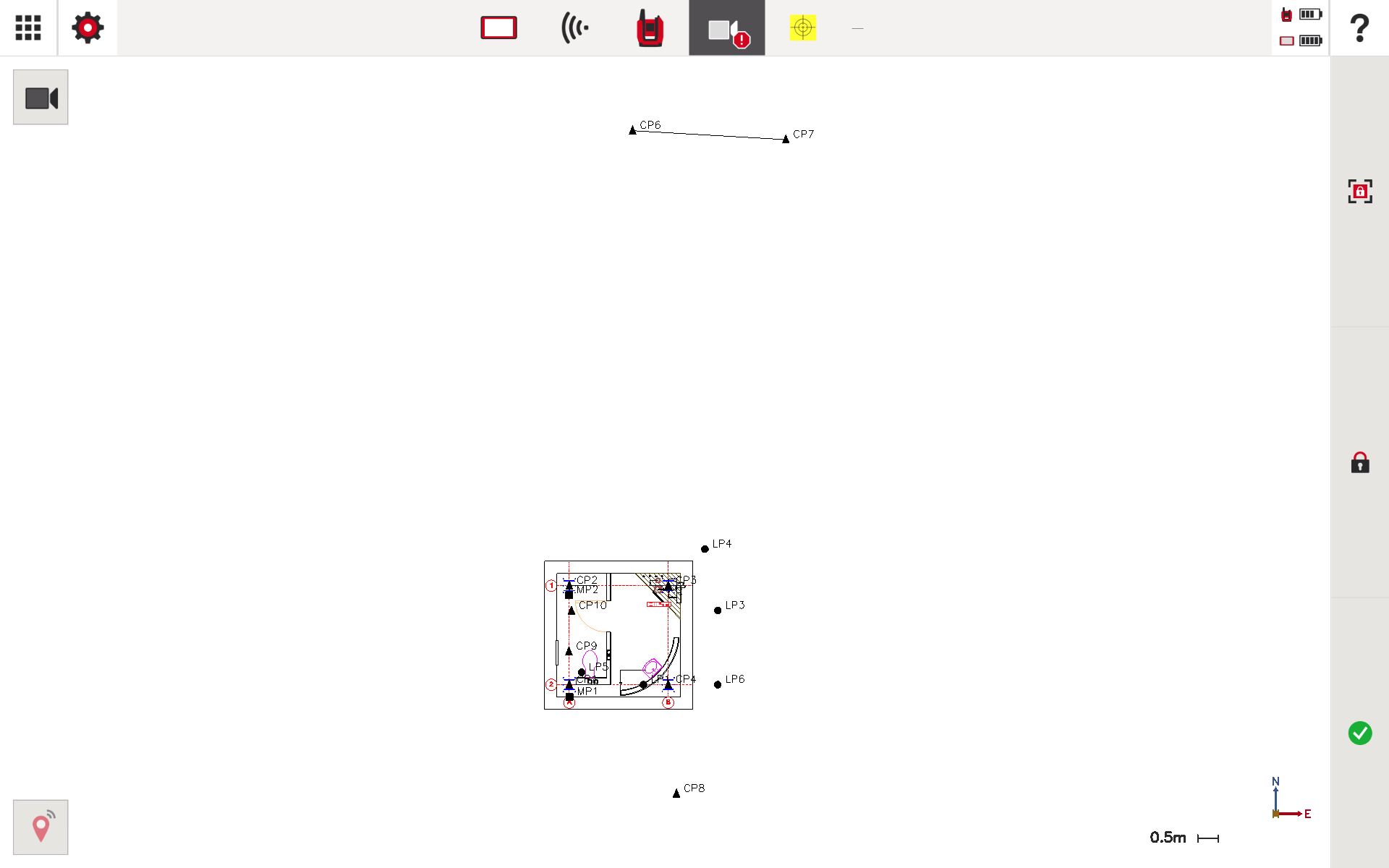

For at åbne Kameravisningen, åbn View CAD-applikationen og klik på kameraikonet øverst på skærmen.

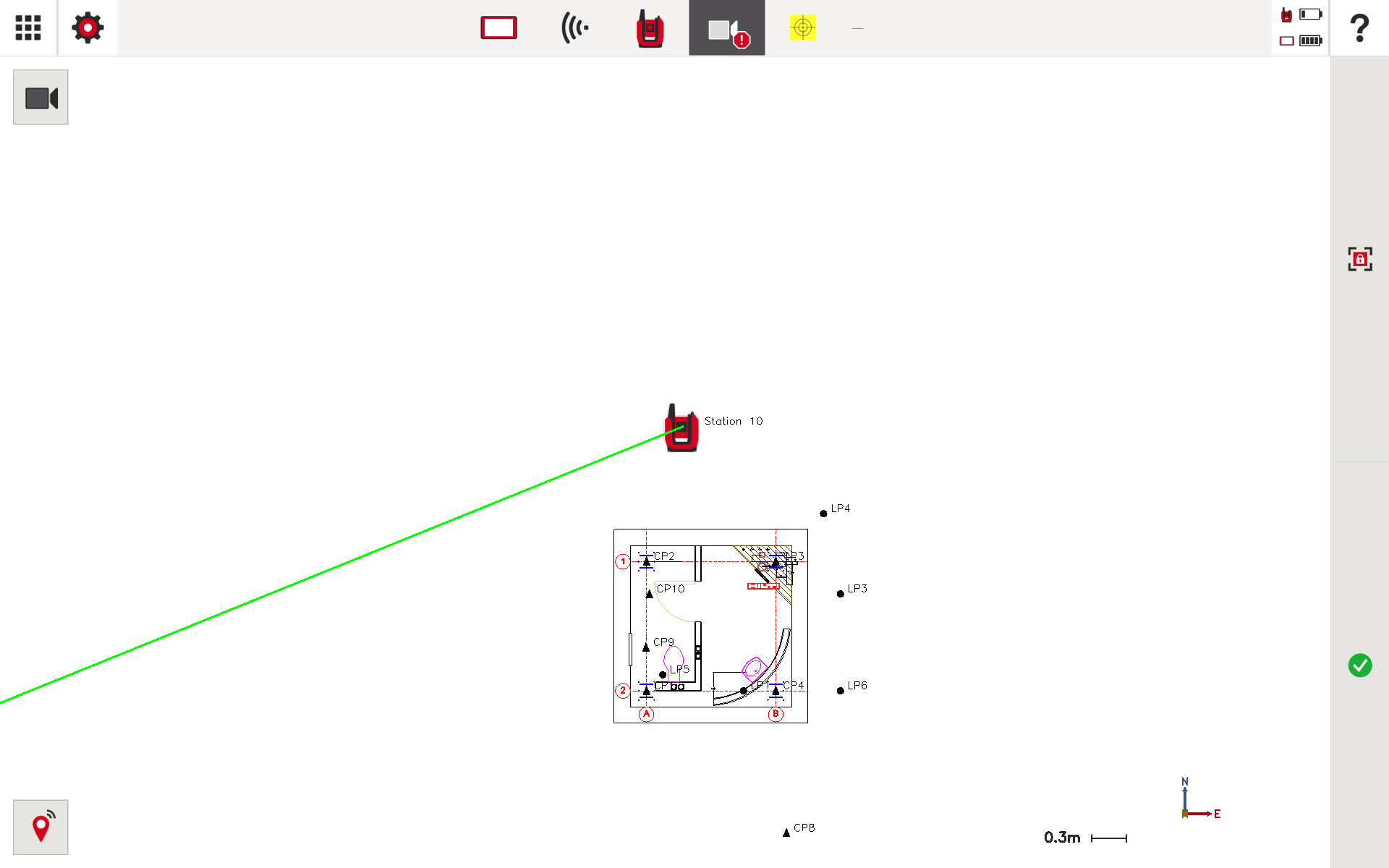

Eksempel på kameraikon: hvis et låsesymbol vises, er enheden låst på et mål

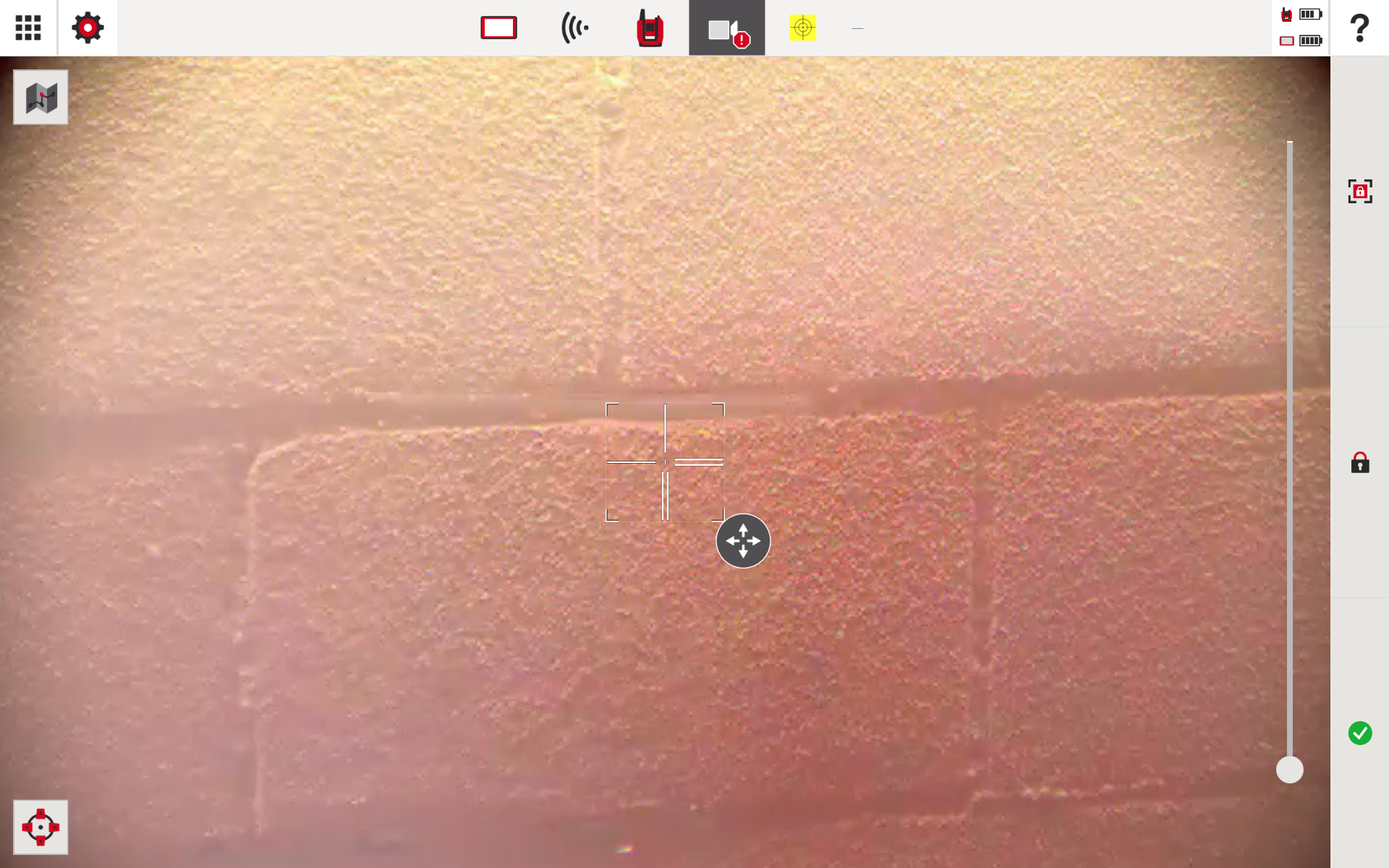

Kameravisning på PLT 300 Demo
Vigtige grænsefladeelementer (PLT 300)
Live kamera billede vist i fuld skærm, med en zoomkontrol-slider på højre side til forstørrelse
Øverst på skærmen kan du vælge prismetypen eller målet, samt laser-måling hvis nødvendigt
Centralt sigtekors angiver det aktuelle målpunkt med en bevægelses- eller panoramindikator, der viser retningsjustering, når Smart Target er aktiveret. Se denne artikel om hvor du aktiverer smart target-indstillingen.

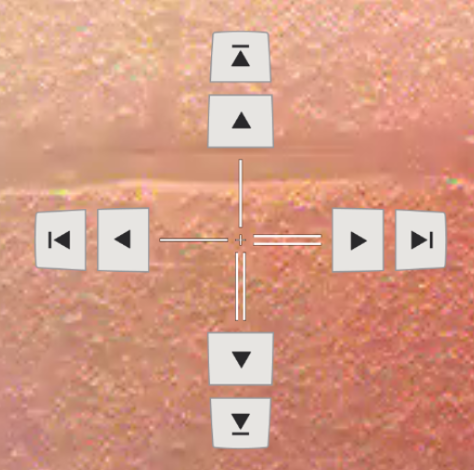

Ikonet nederst til venstre ændrer, hvordan sigtekorset bevæger sig, og tilføjer knapper til små retningsjusteringer
Lås-ikonet midt til højre låser den aktuelle visning af PLT
Grønt flueben nederst til højre bekræfter den valgte kamerastilling på PLT

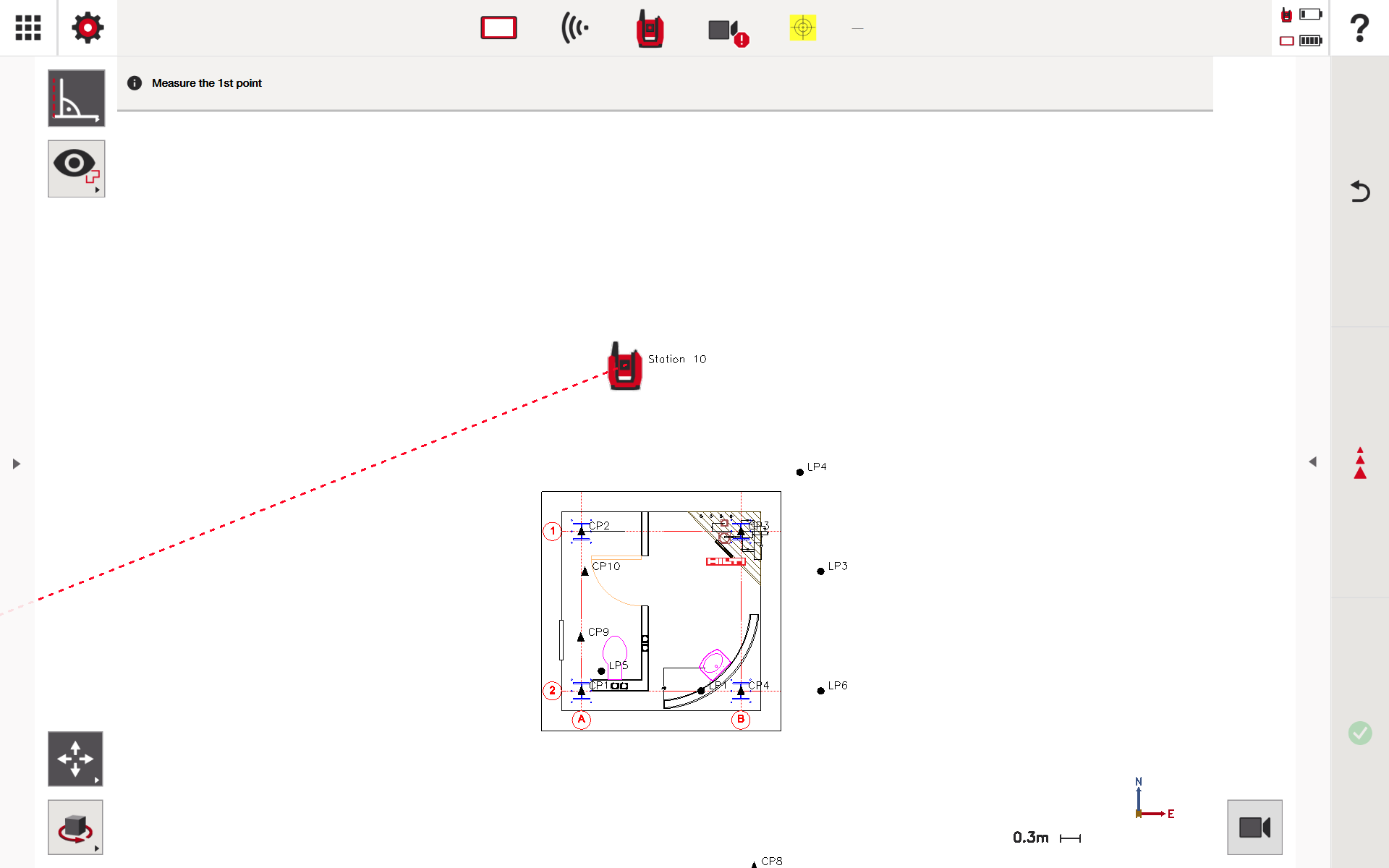

Mens du er i kameravisning, åbner klik på kortikonet øverst til venstre CAD-visningen af tegningen
Derefter bringer klik på kameraikonet øverst til venstre kameravisningen tilbage
Når GPS er aktiveret, tillader dette "find mig"-ikon nederst til venstre, at PLT søger efter tabletten inden for den tilladte vinkel. For mere information, se denne artikel

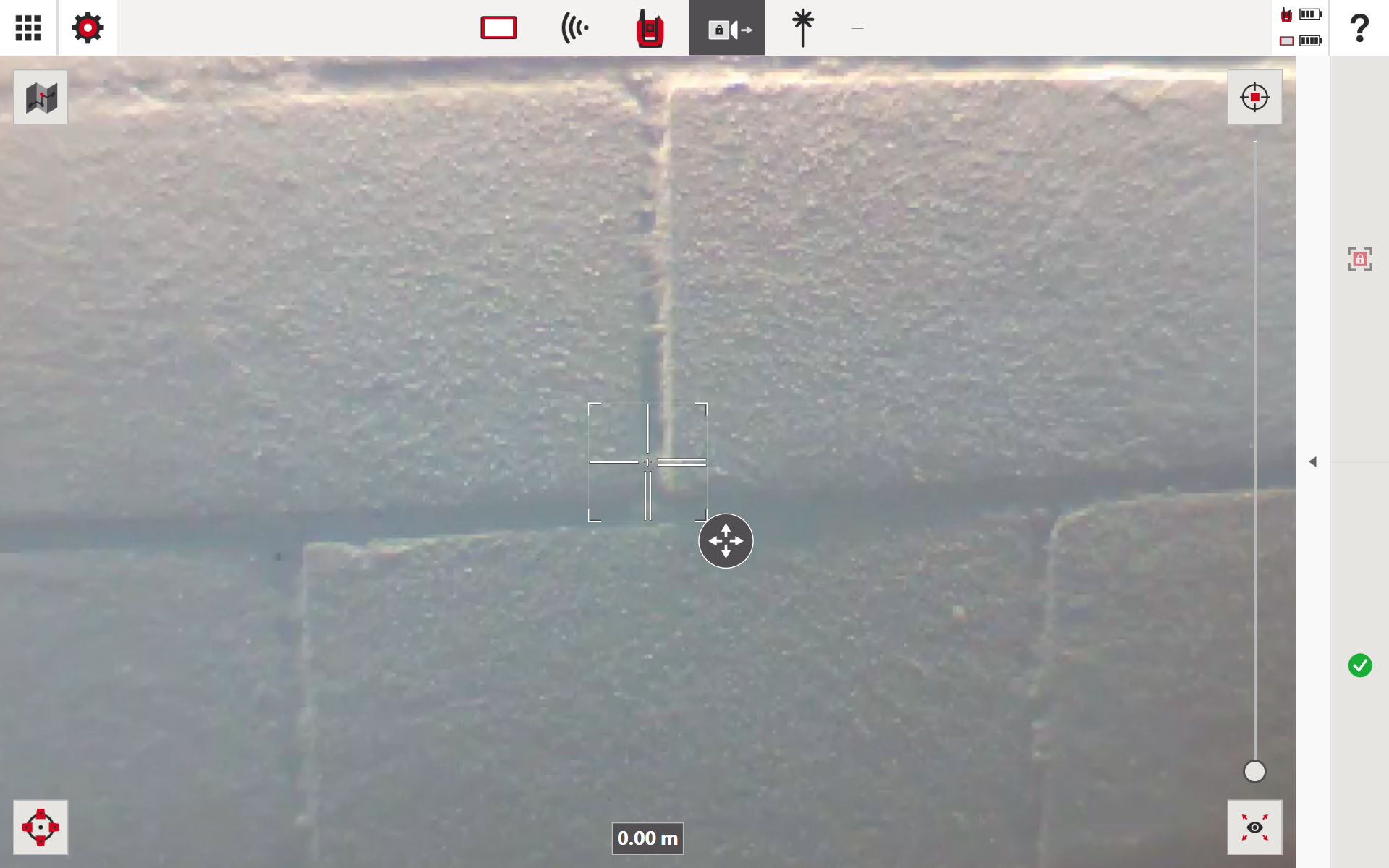

Kameravisning på PLT 400 Demo
Vigtige grænsefladeelementer (PLT 400)

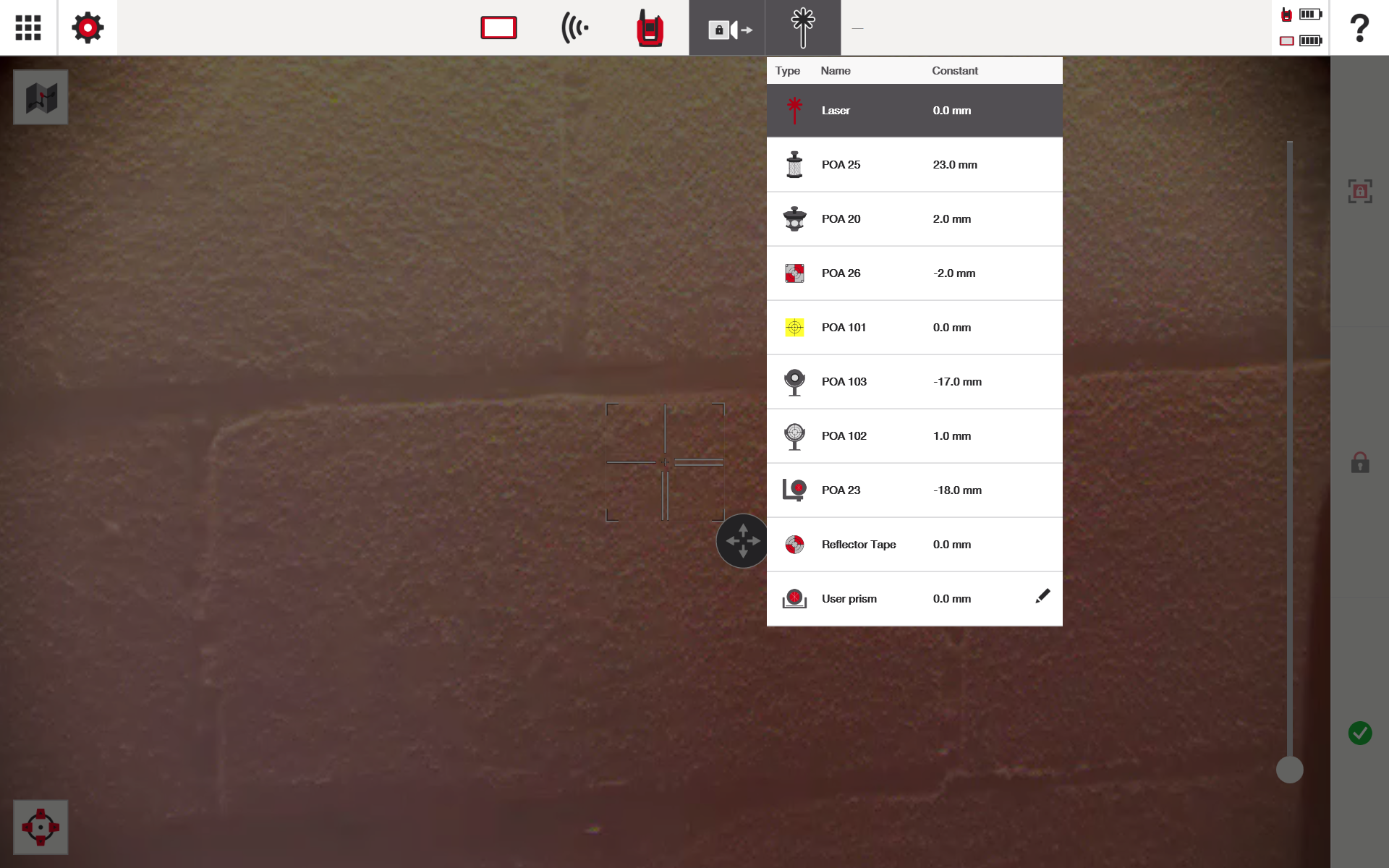

Live kamera billede vist i fuld skærm, med en zoomkontrol-slider på højre side til forstørrelse
Ikonet øverst på zoom-slideren zoomer kameraet ind for at centrere målet og gøre det tydeligt synligt
Ikonet nederst på zoom-slideren zoomer kameraets visning ud

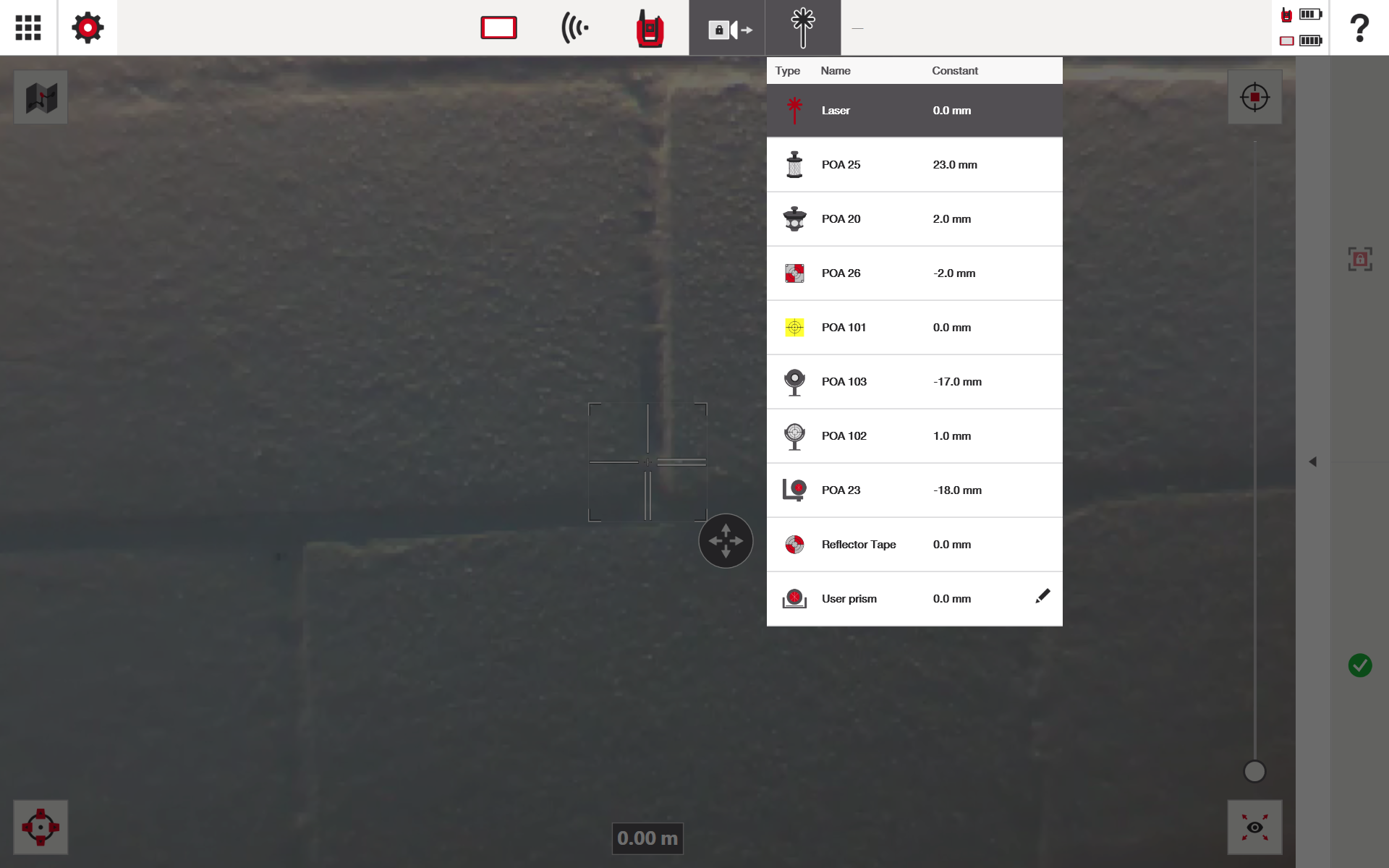

Øverst på skærmen kan du vælge prismetypen eller målet, samt laser-måling hvis nødvendigt
Centralt sigtekors angiver det aktuelle målpunkt med en bevægelses- eller panoramindikator, der viser retningsjustering, når Smart Target er aktiveret. Se denne artikel om hvor du aktiverer smart target-indstillingen.

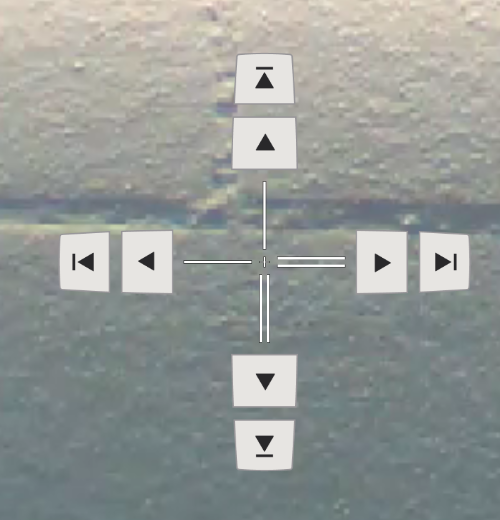

Ikonet nederst til venstre ændrer, hvordan sigtekorset bevæger sig, og tilføjer knapper til små retningsjusteringer
Grønt flueben nederst til højre bekræfter den valgte kamerastilling på PLT

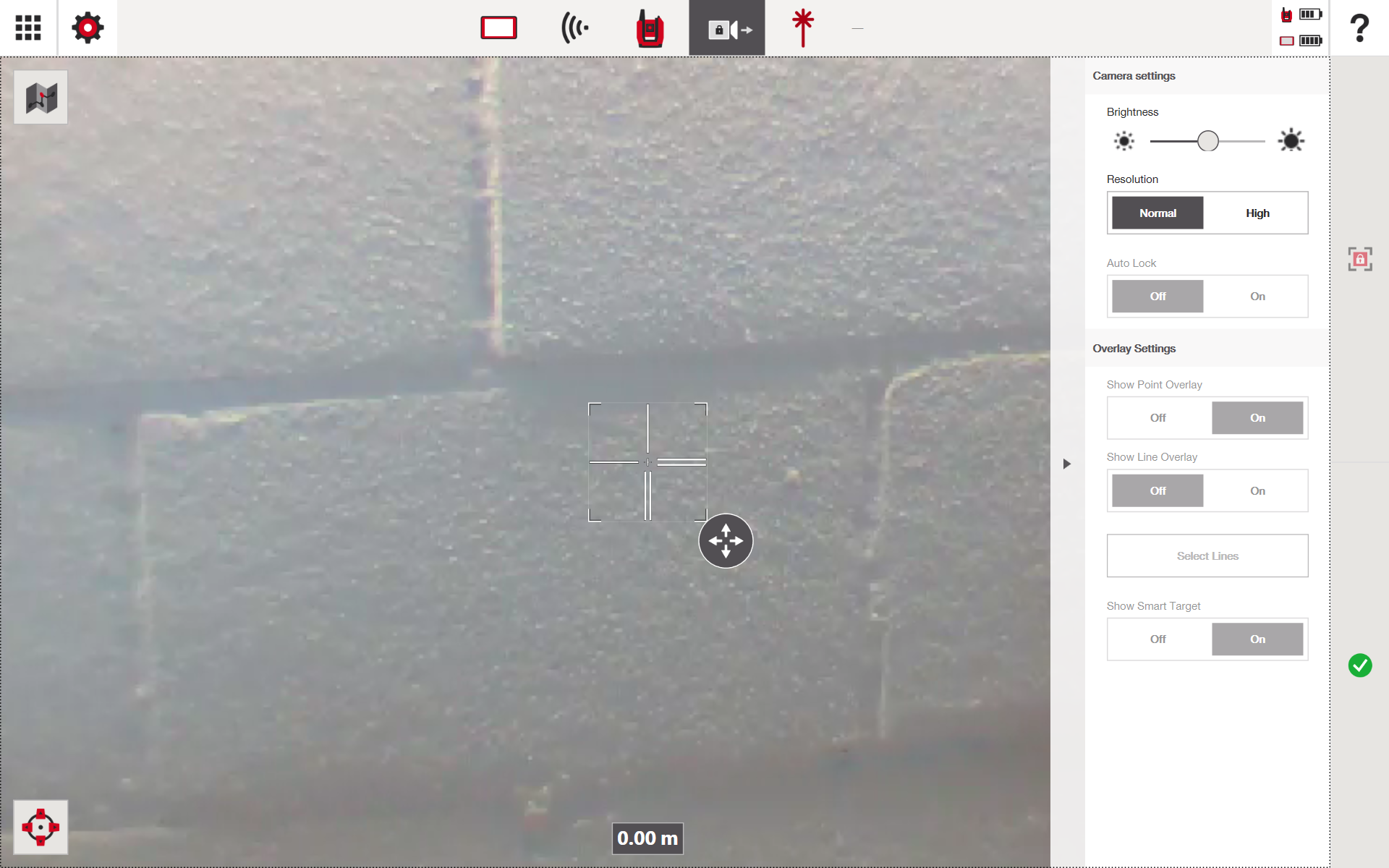

Lysstyrkeslideren justerer kameraets eksponering og gør billedet lysere eller mørkere
Opløsningsindstillingen forbedrer kvaliteten af live kamerafeedet, når den er sat til Høj
Når GPS er aktiveret, tillader dette "find mig"-ikon nederst til venstre, at PLT søger efter tabletten inden for den tilladte vinkel. For mere information, se denne artikel
Yderligere funktioner i PLT 400

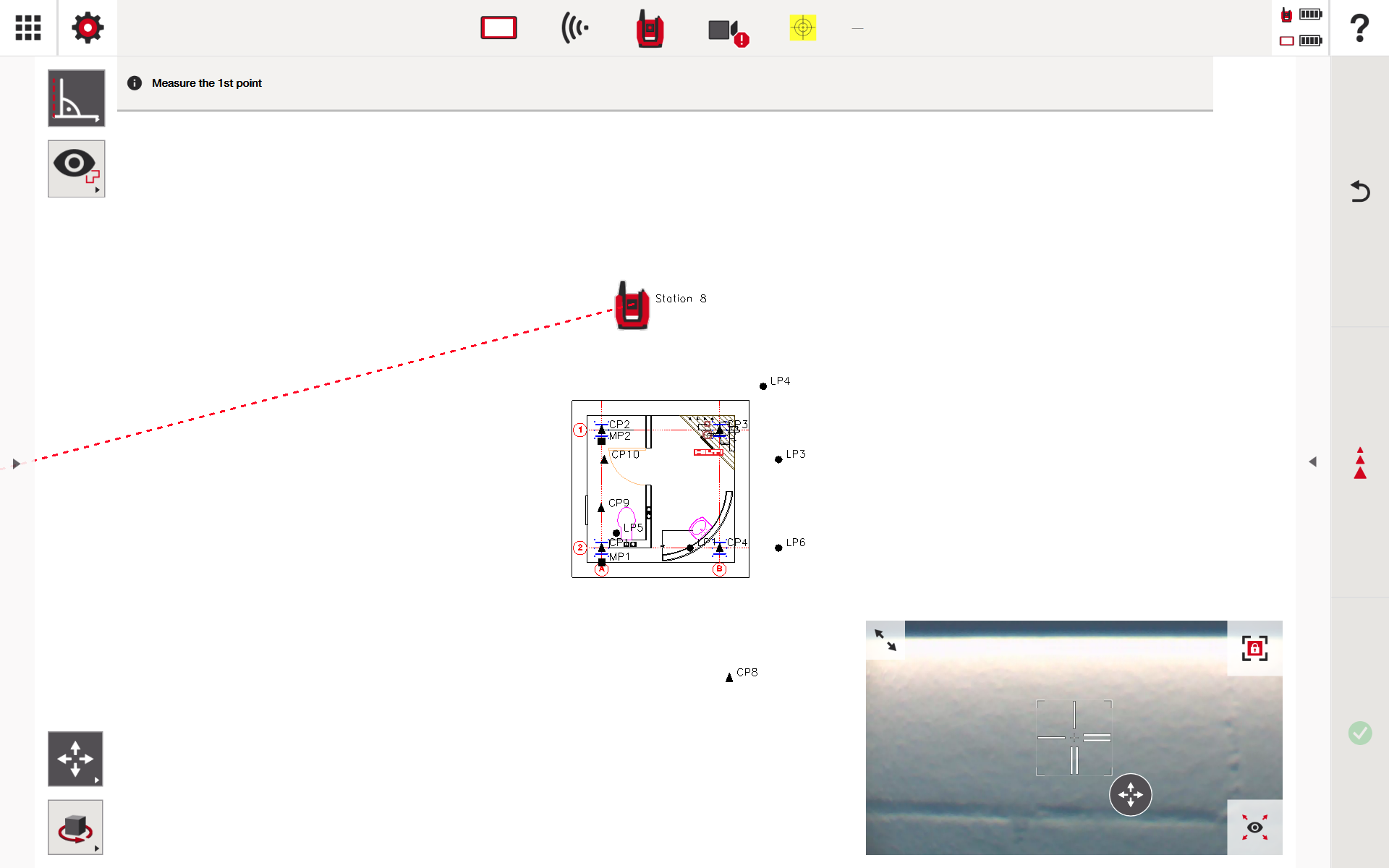

Klik på disse pile i den lille kameravisning for at skjule kameravisningen
Dette ikon øverst til højre søger efter et mål i kameravisningen og låser på et prism eller mål
Typisk arbejdsgang (PLT 300 & PLT 400)
- Åbn Kameravisningen
- Vælg prismemåltypen eller laser
- Placer PLT 300, så prismet eller målet er synligt i kameravisningen
- Justér målet ved hjælp af det centrale sigtekors
- Juster zoom, hvis det er nødvendigt for bedre synlighed
- Klik på låseikonet øverst til højre på skærmen
- Vent på, at værktøjet låser på prismet eller målet, dette angives med et kameraikon med låsesymbol
Bedste praksis (PLT 300 & PLT 400)
- Rengør kameralinsen regelmæssigt for optimal billedkvalitet
- Justér lysstyrke og opløsning på PLT 400 for at matche lysforholdene
- Brug overlays på PLT 400 kun når nødvendigt for at undgå visuel rod
- Bekræft omhyggeligt justeringen før fortsættelse, især når høj præcision kræves
