Stationierung über Punkte – Anleitung

Zweck der Stationierung über Referenz-Punkte

Die Stationierung über Referenz-Punkte ermöglicht es dem Anwender, dem Gerät mitzuteilen, wo es sich befindet, ohne Referenz-Punkte messen zu müssen, um die Koordinaten zu „berechnen”.

Der Anwender stellt das Gerät einfach direkt auf die Koordinaten des Referenz-Punktes auf. Dies ist oft eine sehr genaue Methode der Stationierung, aber der Anwender muss sehr sicher sein, dass der Referenz-Punkt, den er für die Stationierung verwendet, auch wirklich genau ist.

Dann kann der Anwender einfach einen zweiten Punkt (oder einen Winkel zu diesem Punkt) messen, um den Winkel des Geräts auf der Baustelle auszurichten.

Wie dies funktioniert, sehen Sie unten:

Damit eine Totalstation (oder ein Messgerät) weiß, wo es sich auf einem digitalen Plan befindet, benötigt es drei Dinge: eine Koordinate, eine Ausrichtung und, wenn mit Höhen gearbeitet wird, einen Höhenwert. Weitere Informationen zu diesen Punkten finden Sie unten:

1. Eine Koordinatenposition innerhalb des Plans:
   • Alle CAD- oder Punktdateien verfügen über ein Koordinatensystem, und die Totalstation muss wissen, auf welche Koordinatenposition sie sich in Bezug auf die Datei befindet, in der sie arbeitet.
2. Eine Ausrichtung oder ein Winkel:
   • Sobald sie weiß, an welcher Koordinate sie sich befindet, muss sie wissen, in welche Richtung sie schaut.
   • Stellen Sie sich beispielsweise vor, Sie stehen mit verbundenen Augen in einem Wohnzimmer und werden aufgefordert, in Richtung Küche zu gehen. Auch wenn Sie wissen, in welchem Raum Sie sich befinden, wissen Sie nicht, in welche Richtung Sie gehen müssen, solange Sie nicht wissen, in welcher Richtung sich die Küche befindet. Ebenso ist die Totalstation „blind“, bis sie weiß, in welche Richtung sie auf einer Baustelle blickt
3. Eine Höhe (optional):
   • Wenn Höhenwerte erforderlich sind, muss sie nicht nur wissen, wo sie sich befindet und in welche Richtung sie blickt, sondern auch, wie hoch ihr Teleskop über dem Höhenwert ihrer Koordinate liegt.

Welche Totalstationen können diese Art der Stationierung durchführen?

Bei Hilti können nur die POS 150 und POS 180 diese Art der Stationierung durchführen. Dazu ist ein Lotlaser erforderlich, um genau unter das Gerät auf den Referenzpunkt darunter zu schießen, was die POS-Geräte bewerkstelligen können.

Mit einer PLT 300 und PLT 400 müssen andere Methode verwenden werden, z. B. die Stationierung über Referenz-Punkte oder Bauachsen.

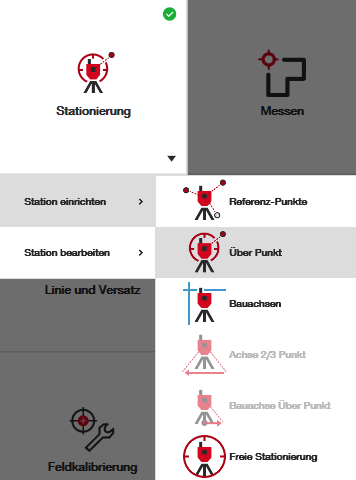

Schritt 1: Öffnen Sie „Über Punkt Stationierung"

Wählen Sie die Stationierungsoption auf dem Startbildschirm. Beachten Sie, dass Sie ein Projekt benötigen, in das bereits Referenz-Punkte importiert wurden.

Schritt 2: Wählen Sie den Referenz-Punkt, auf dem sich Ihre Totalstation befindet

Verwenden Sie die Punkteliste auf der linken Seite oder wählen Sie den Punkt in der CAD-Ansicht aus und drücken Sie das grüne Häkchen, um die Position Ihrer Totalstation anzugeben.

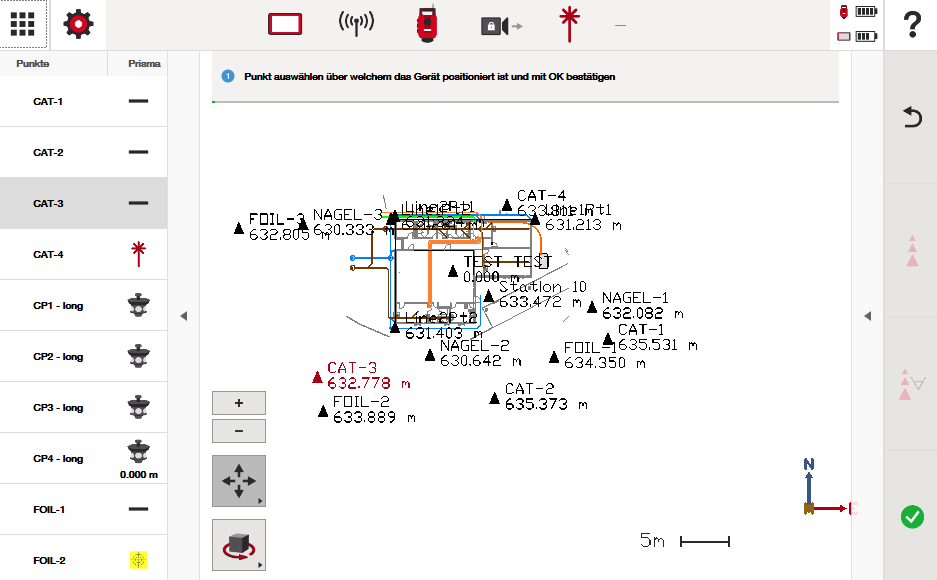

Im folgenden Beispiel befindet sich die Totalstation auf Punkt CAT-3. Drücken Sie auf das grüne Häkchen, um zu bestätigen, dass Sie die richtigen Koordinaten ausgewählt haben.

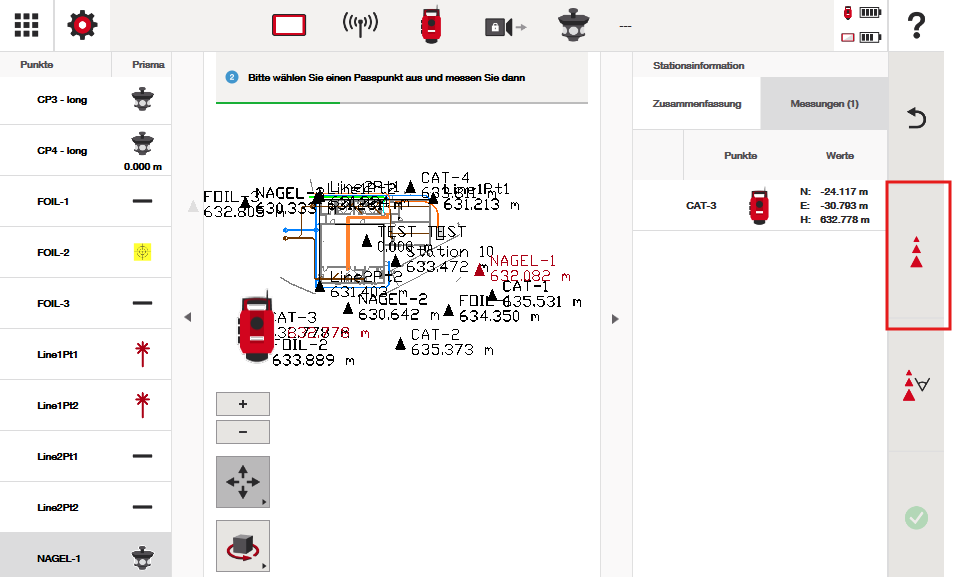

Beachten Sie, dass die Totalstationskoordinaten mit den Koordinaten von CAT-3 (dem ausgewählten Punkt) aus der Punktliste identisch sind:

Schritt 3: Winkel oder Ausrichtung festlegen

Tippen Sie auf den anderen Referenz-Punkt, zu dem Sie messen möchten, und messen Sie. Auf der rechten Seite des Bildschirms sehen Sie, dass Sie die Option haben, den Referenz-Punkt nur als Winkel zu messen (was bedeutet, dass Sie lediglich die Ausrichtung der Totalstation festlegen) oder auch die Entfernung zum Referenz-Punkt zu messen. Im Folgenden werden beide Optionen erläutert:

Nur anhand eines Winkels messen:

Im folgenden Screenshot sehen Sie, dass „NAGEL-1” der Punkt ist, der als Orientierungspunkt für diesen Stationierungsvorgang ausgewählt wurde. Dies ist der Punkt, den ich messen möchte. Sie sehen auch, dass die Schaltfläche „Winkel messen” rot hervorgehoben ist.

Wenn ich diese Schaltfläche verwende, teile ich der Totalstation mit, dass ich das Gerät auf der Baustelle einfach anhand des Winkels ausrichte, in dem es bei der Messung von „NAGEL-1” steht. Ich überprüfe dabei nicht unbedingt die Entfernungsangaben von meinem Stationierungspunkt zu „NAGEL-1”.

Nach dem Klicken auf die Schaltfläche „Winkel messen” sehen Sie, dass die Totalstation nun ausgerichtet ist. Es gibt keine Abweichungsdaten, da die Totalstation einfach davon ausgeht, dass die von Ihnen eingegebenen Informationen korrekt sind: Der Punkt, auf dem sie sich befindet, ist korrekt, und der Winkel, in den sie blickt, ist korrekt.

Nun würden Sie von hier aus einfach die Höhe des Instruments angeben, was wir weiter unten noch einmal besprechen werden.

Warum sollte man die Winkeloption anstelle der Option zum gemeinsamen Messen von Winkel und Distanz verwenden?

Aus praktischer Sicht gibt es auf Baustellen oft sowohl Bauachsen als auch Referenz-Punkte. Wenn Sie nur einen Winkel messen, können Sie das Gerät beispielsweise auf einen Referenz-Punkt setzen, der direkt auf einer Bauachse liegt. Da die Linie sichtbar ist, können Sie die Totalstation so ausrichten, dass sie direkt auf die Bauachse zeigt. Anschließend können Sie einen beliebigen Referenz-Punkt auswählen, der ebenfalls auf dieser Linie in dieser Richtung liegt, und messen. Dies ist besonders hilfreich, wenn die Referenz-Punkte in Ihrer Punktliste entlang dieser Bauachse durch die Baustellenbedingungen verdeckt sind, die Linie jedoch sichtbar ist.

Solange der Referenz-Punkt und der Orientierungswinkel genau sind, kann die Totalstation auch Mess- und Absteckaufgaben präzise ausführen. Es liegt in der Verantwortung des Anwenders, die erforderlichen Vorkehrungen zu treffen und die notwendigen Überprüfungen durchzuführen, um die Genauigkeit der Stationierung zu überprüfen.

Messen anhand von Winkel und Distanz:

Im folgenden Screenshot wird die Option zum Messen von Winkel und Distanz erneut anhand des Punkts „NAGEL-1” als Beispiel ausgewählt.

Beachten Sie, dass mir die Software nach der Messung des Referenz-Punkts „Orientierung” Abweichungsdaten anzeigt, die ich notiere und berücksichtige, um zu überprüfen, ob meine Referenzsituation korrekt ist. Wie das Beispiel zeigt, teilt mir die Software mit, dass der von mir gemessene Punkt technisch gesehen 2 mm zu weit nördlich und 7 mm zu weit westlich vom CAD-Entwurf liegt.

Ungeachtet dieser Abweichung akzeptiert die Totalstation den von mir angegebenen Orientierungswinkel, wenn ich mit der Stationierung fortfahre. Abweichungen sind normal, da die Bedingungen vor Ort nur selten perfekt sind. Es liegt jedoch in der Verantwortung des Anwenders, vor Beginn des Messens mögliche Fehler zu beheben und zu überprüfen.

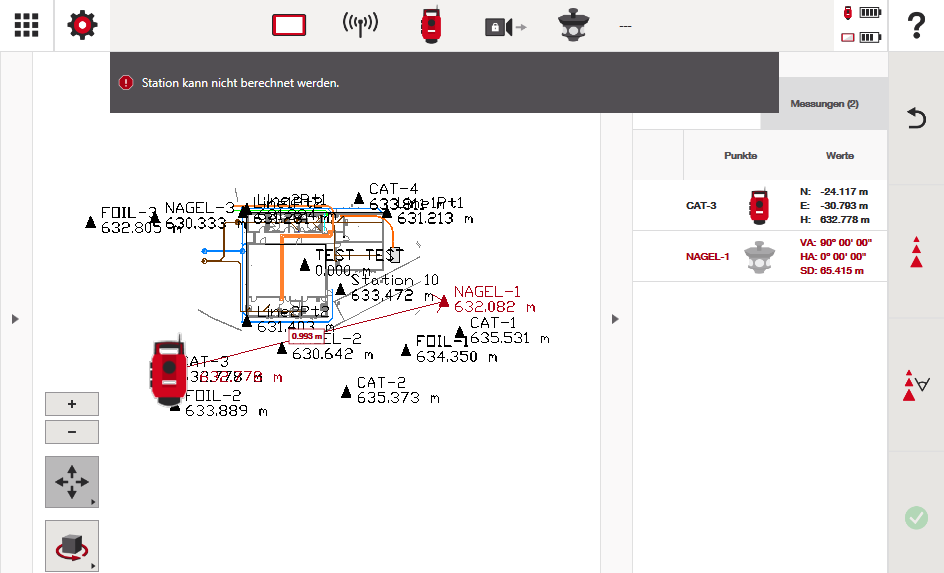

Beachten Sie, dass die Totalstation Sie nicht weiterarbeiten lässt, wenn der gemessene Punkt weit außerhalb des praktischen Fehlerbereichs liegt (im folgenden Fall lag meine Messung fast 1 m von der Stelle entfernt, an der der Punkt liegen sollte). Stattdessen zeigt sie die Ausrichtung an, in der sie sich bei der Messung des Punktes befand (VA/HA), sowie die gemessene absolute Entfernung (SD) zum Punkt. SD bedeutet, dass nicht nur die horizontale Entfernung, sondern auch die Neigungsentfernung berücksichtigt wird, um zu ermitteln, wie weit der Punkt bei der Messung entfernt war.

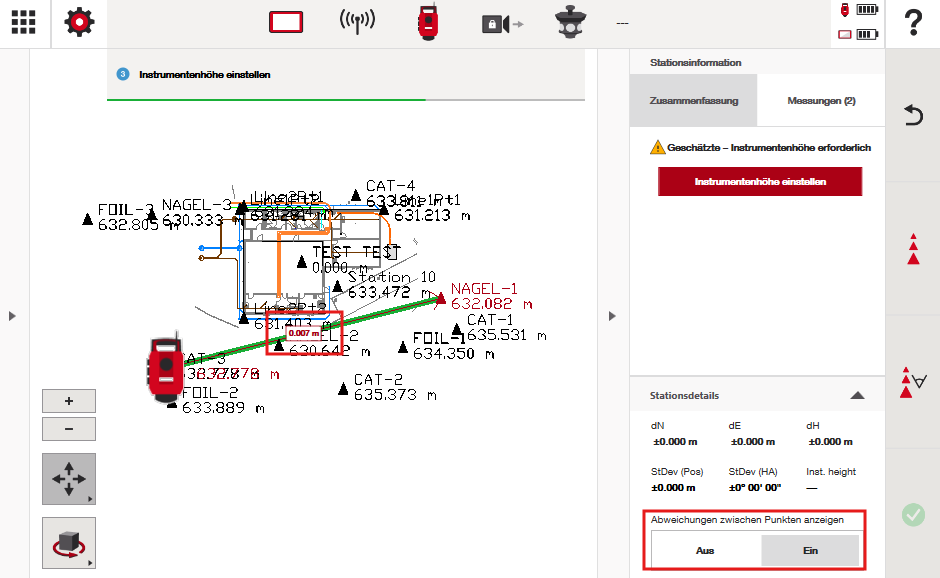

Eine weitere Funktion, mit der Sie Ihre Abweichungen überprüfen können, ist der Vergleich Ihrer gemessenen Abweichungen mit den erwarteten Messwerten des digitalen Plans. Im folgenden Beispiel habe ich den Punkt um 7 mm zu kurz gemessen.

Schritt 4: Höhe des Geräts einstellen

Denken Sie daran, dass die Totalstation, die Sie über einem Referenz-Punkt stationieren, davon ausgeht, dass ihre Koordinatenhöhe auch der Höhe des Referenz-Punkts entspricht, über dem Sie stationieren. Während des Stationierungsvorgangs werden die Stations- und Gerätehöhe auf der Grundlage der Koordinaten dieses Punkts eingestellt.

Denken Sie daran, dass Sie die Höhenangaben in den Einstellungen jederzeit deaktivieren können, wenn sie für Ihre Messung nicht entscheidend sind. Weitere Informationen zum Einstellen der Stationshöhe finden Sie in diesem Artikel.

Um mit den Höhen in diesem Stationierungsvorgang zu beginnen, klicken Sie auf „Instrumentenhöhe einstellen”.

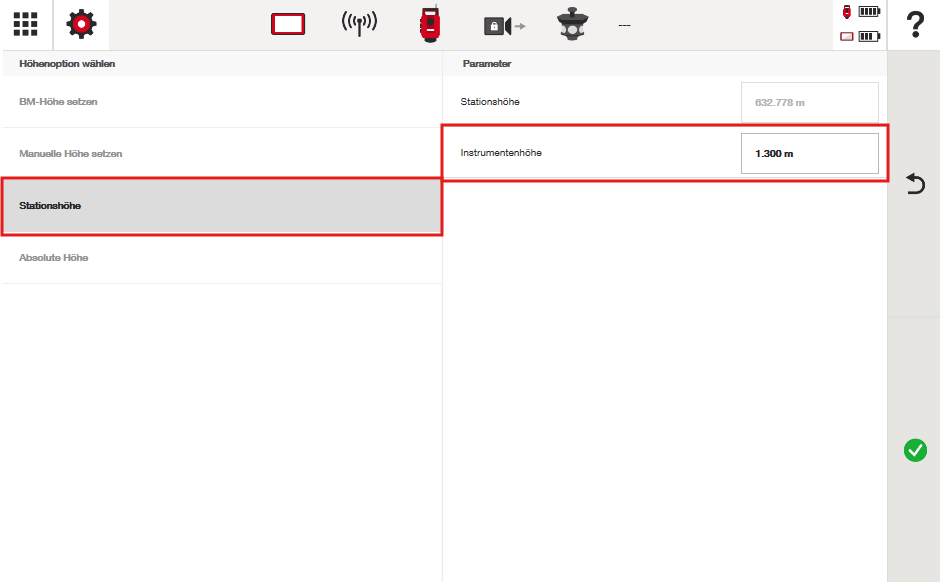

Anschließend werden Sie automatisch zum Bildschirm „Stationshöhe” weitergeleitet, wo Sie nur die Option „Instrumentenhöhe” einstellen können. Dies liegt daran, dass die Totalstation die Höhe des Punktes annimmt, den wir während der Stationierung verwendet haben (632,778 m).

Die Instrumentenhöhe ist einfach der Abstand vom Boden, auf dem sich der Punkt befindet, auf dem Sie sich befinden, bis zur Mitte des Teleskops, die durch ein Fadenkreuz auf dem Gerät angezeigt wird. Es ist wichtig, diesen Abstand anzugeben, damit die Totalstation weiß, wie hoch ihr Teleskop über dem Koordinatenpunkt liegt, und somit während der Arbeit genaue Höhenmessungen durchführen kann.

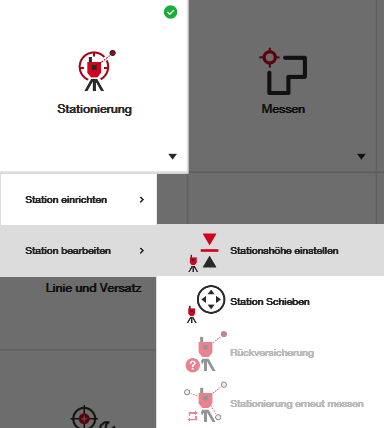

Sie können später jederzeit zurückgehen und die Stationshöhe bearbeiten, indem Sie zum Startbildschirm gehen. Die anderen Optionen für die Höhenmarkierung stehen Ihnen dann zur Verfügung.
