Höhenübertragung: So verwenden Sie sie

Die Anwendung „Höhenübertragung“ wurde entwickelt, um schnell die Höhen von Objekten und Oberflächen auf Ihrer Baustelle zu identifizieren. Sie ermöglicht es Ihnen, basierend auf den Höhenmessungen, die Sie von Ihrem gewählten Bezugspunkt erhalten, schnell Anpassungen vorzunehmen.

Um sie zu verwenden, drücken Sie einfach die Mess-Taste auf der rechten Seite und navigieren zu Ihrem gewünschten Höhenversatz. Wenn Sie weitere Anweisungen benötigen, lesen Sie bitte unten weiter.

Diese Anwendung kann auch verwendet werden, wenn Ihr Gerät nicht stationiert ist. Das bedeutet, dass Sie sich nicht mit Kontrollpunkten stationieren müssen, um sie zu verwenden. Die Funktion „absolute Höhe“ innerhalb der Höhenübertragungsanwendung ist jedoch nur verfügbar, wenn das Gerät mit Koordinaten stationiert wurde und seine Stationshöhe berechnet wurde.

Demo der Höhenübertragungsanwendung

Höhenübertragung: Verwendung des „Offset“-Tabs

Wenn die Höhenübertragung geöffnet wird, wird wahrscheinlich automatisch die Option „Offset“ auf der rechten Seite des Bildschirms geöffnet.

Dies fordert Sie auf, das Gerät auf eine Oberfläche zu richten, wo Sie dann 1) durch Drücken der roten Messtaste eine Messung zu einem Bezugspunkt vornehmen und anschließend 2) Abweichungsergebnisse zu diesem Bezugspunkt beobachten können, während Sie andere Stellen auf Ihrer Baustelle messen.

Beispiel:

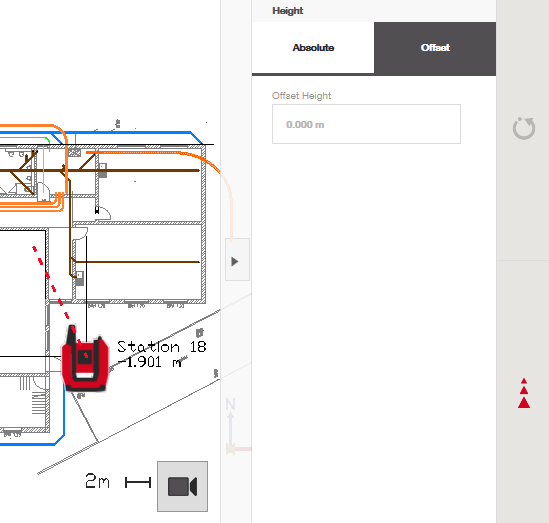

Ich messe einen bestimmten Bezugspunkt auf meiner Baustelle, indem ich die rote Messtaste drücke:

Dann gebe ich den Versatz von dieser Höhe ein, den ich erreichen möchte:

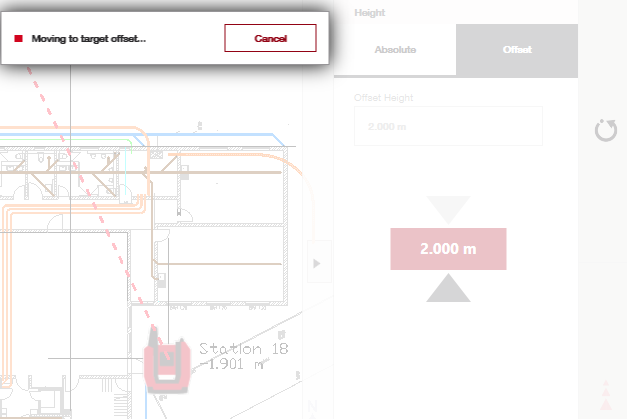

Das Gerät versucht dann, sich auf diesen Höhenversatz in seiner aktuellen Winkelposition zu bewegen:

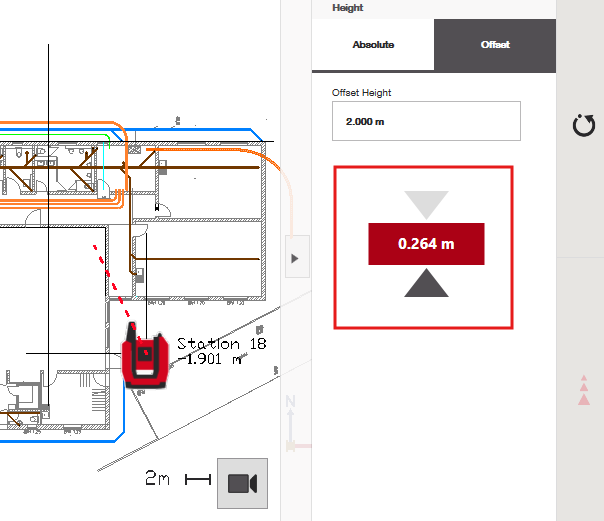

Das Gerät kann auch manuell über die Kamera bewegt oder einem Prisma verfolgt werden, und es verfolgt in Echtzeit, wie nah es an die von Ihnen angegebene Höhenversatzposition kommt:

Höhenübertragung: Verwendung des „Absolut“-Tabs

Dieser Tab bezieht sich auf die Stationshöhe, die Sie bereits während des Stationierungsprozesses festgelegt haben. Siehe diesen Artikel, wenn Sie Hilfe bei der Stationierung des Geräts mit Höhen benötigen.

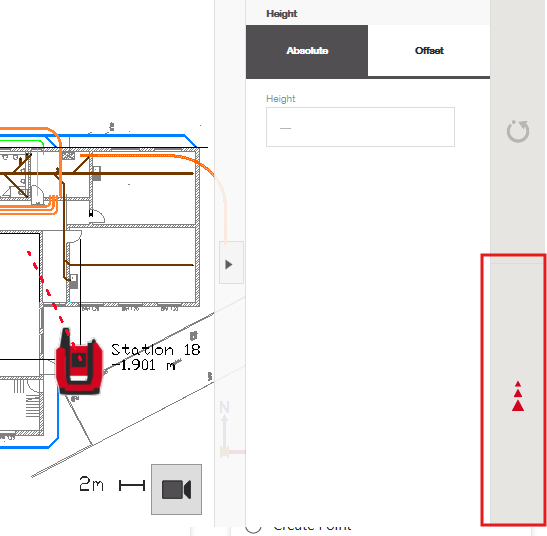

Wenn Sie einen Ort auf Ihrer Baustelle gefunden haben, den Sie mit der bereits während der Stationierung festgelegten Bezugshöhe der Baustelle vergleichen möchten, drücken Sie einfach die rote Messtaste:

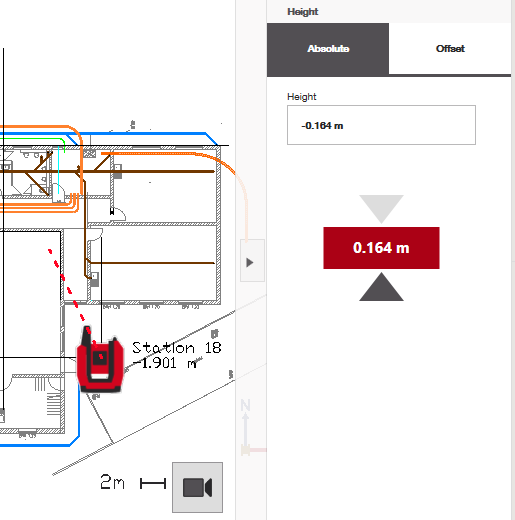

Danach zeigt die Software sofort die Richtung (nach oben oder unten) an, in die Sie sich bewegen müssen, um Ihre gewünschte Höhenposition im Vergleich zum Bezugspunkt zu erreichen:

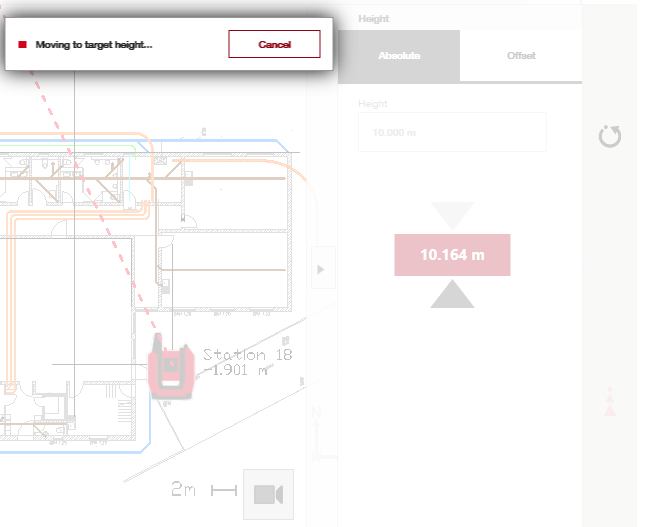

Sie können auch einen Versatz zu Ihrer Bezugshöhe eingeben, wobei das Gerät genauso wie im „Offset“-Tab arbeitet, um zur angeforderten Höhenversatzposition zu navigieren:
