Flächenanwendung – Anleitung

In diesem Artikel wird beschrieben, wie Sie die Fläche zwischen Punkten innerhalb der angezeigten CAD-Datei messen können.

So messen Sie die Fläche zwischen einer Reihe von Punkten

1. Öffnen Sie Ihr Projekt: Öffnen Sie zunächst ein beliebiges Projekt auf Ihrem Tablet.

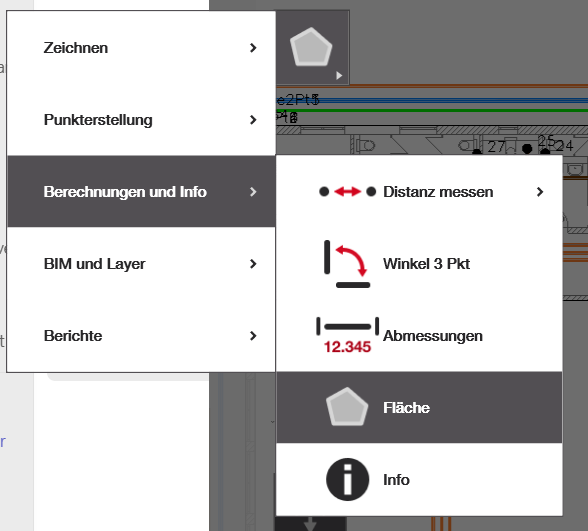

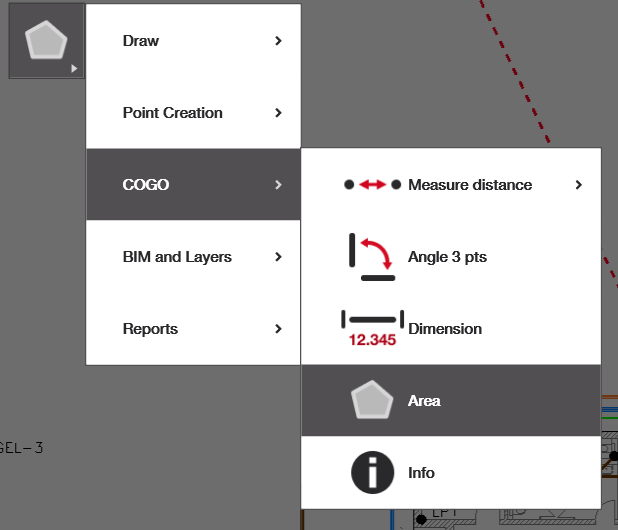

2. Öffnen Sie die Anwendung: Entweder über den Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Wenn Sie die „Fläche” nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen” und fügen Sie die unten gezeigte Anwendung hinzu.
3. Wählen Sie zwei Punkte aus und messen Sie: Befolgen Sie die Anweisungen, um Ihr Ergebnis zu erhalten.

Die von Ihnen ausgewählten Punkte sollten rot werden und zwischen ihnen sollten rote Linien erscheinen, um anzuzeigen, welche Fläche gemessen wird. Achten Sie darauf, die Punkte in der richtigen Reihenfolge anzuklicken, in der sie einbezogen werden sollen, und wählen Sie sie so lange aus, bis Sie die Fläche haben, die Sie messen möchten. Wenn Sie einen Punkt aus der Auswahl entfernen möchten, klicken Sie einfach erneut darauf. Sobald Sie die Fläche ausgewählt haben, werden die entsprechenden Messungen oben rechts angezeigt.

Wenn Sie mit der Messung des ausgewählten Bereichs fertig sind oder den Auswahlvorgang neu starten möchten, klicken Sie auf den grünen Haken.

Die Ausgabe verstehen

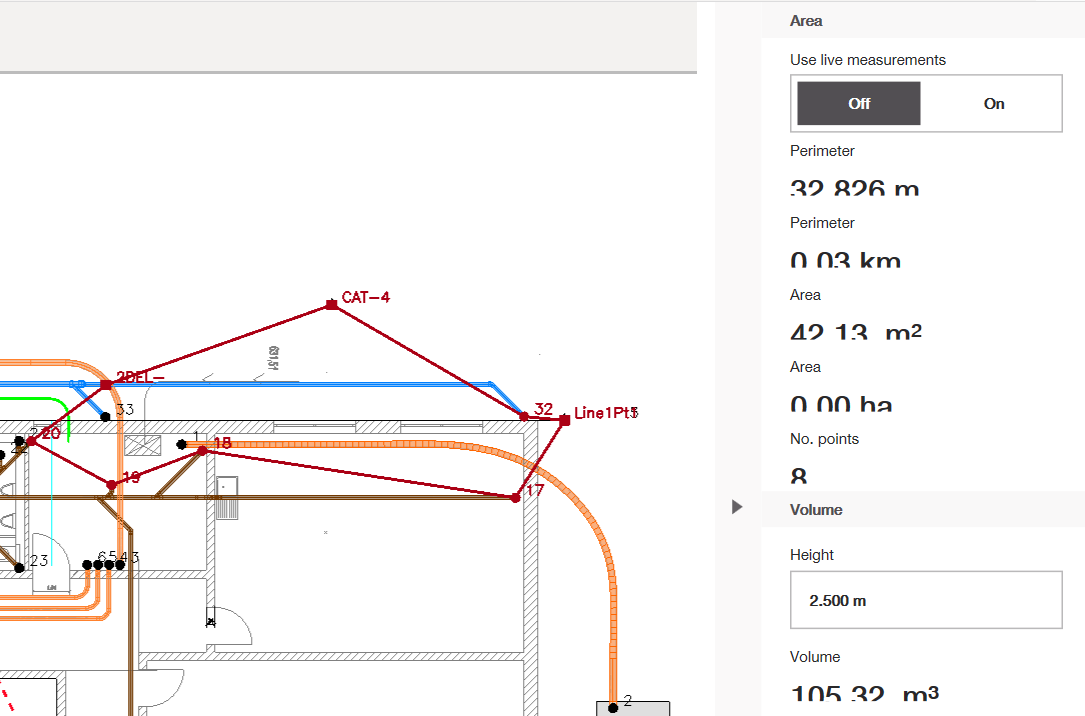

Nachdem Sie alle Punkte zur Messung des gewünschten Bereichs (mindestens drei) angeklickt haben, sehen Sie die entsprechenden Maße in der Ausgabe auf der rechten Seite, darunter den Umfang in m und km, die Fläche in Quadratmetern und die Anzahl der von Ihnen ausgewählten Punkte.

Wenn Sie das Volumen des ausgewählten Bereichs messen möchten, können Sie auch die spezifische Höhe in das Feld auf der rechten Seite unter „Volumen“ eingeben. Dadurch wird jeder Punkt um die angegebene Höhe angehoben, um ein unsichtbares 3D-Objekt zu erstellen, aus dem das Volumen berechnet werden kann. Sobald Sie eine Zahl eingegeben haben, sollte die Volumenmessung darunter angezeigt werden.

Live-Messungen für die Flächenanwendung

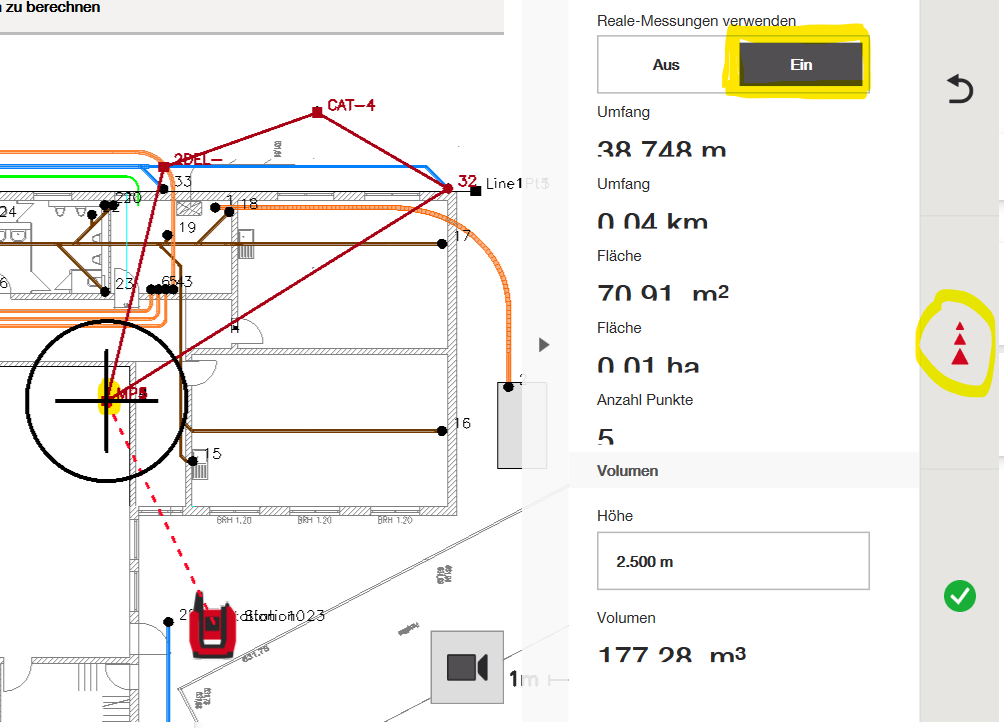

Oben rechts in Ihrem Ausgabefeld sehen Sie auch eine Option zum Ein- und Ausschalten der Live-Messungen. Im Standardmodus ist diese Einstellung deaktiviert, da lediglich vorhandene Punkte in einer CAD-Datei gemessen werden. Wenn Sie jedoch Live-Messungen zur Berechnung einer Fläche durchführen möchten, müssen Sie zunächst die Stationskonfiguration vornehmen.

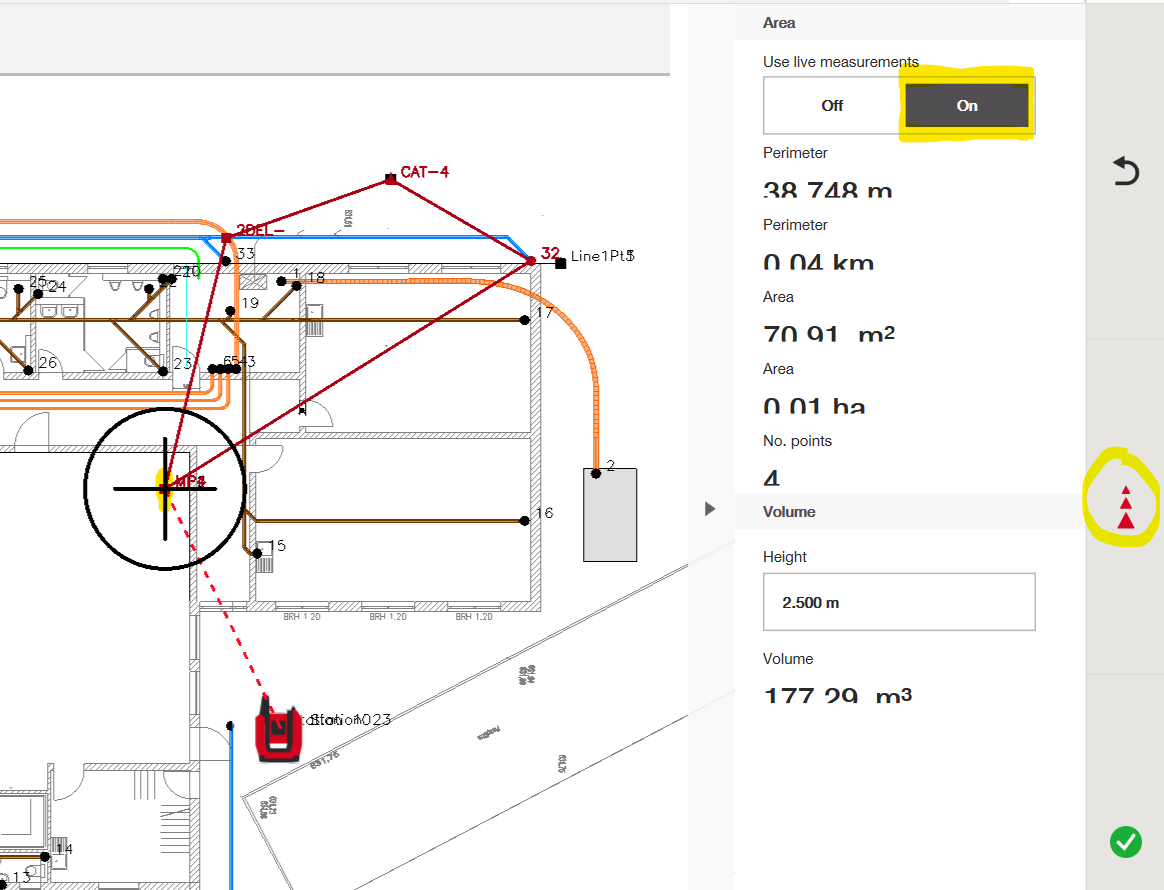

Live-Messungen bedeuten, dass Sie Objekte auf Ihrer Baustelle messen können, um die Fläche zu erstellen, die Sie berechnen möchten. Dies ist praktisch, wenn Sie Flächen messen möchten, während Sie sich mit dem Prisma bewegen, oder wenn Sie die Position eines Punktes in Echtzeit ändern müssen. Wenn Live-Messungen aktiviert sind, können Sie die vorhandenen Punkte in der CAD-Datei sowie die von Ihnen live durchgeführten Messungen kombinieren, um Ihre Fläche und Ihr Volumen zu berechnen. Um Live-Messungen durchzuführen, drücken Sie einfach auf die Schaltfläche „Messen” auf der rechten Seite des Bildschirms.
