Create Point Anwendung – Anleitung

Wenn Sie Layout- oder Kontrollpunkte in Ihrer Datei erstellen möchten, können Sie diese Anwendung verwenden.

Hinweis: Die "Layout"-Anwendung von HCL ermöglicht es Ihnen ebenfalls, Punkte basierend auf CAD-Elementen zu layouten (bekannt als „temporäre“ Punkte). Bitte lesen Sie diesen Artikel, um mehr über das Layouten von Punkten zu erfahren, zur Referenz.

Demo der Create Point Anwendung

Wie erstellt oder fügt man Punkte zu Ihrer Datei hinzu?

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.
2. Anwendung öffnen: Entweder vom Startbildschirm oder über das Seitenmenü in der CAD-Ansicht.
   • Falls Sie die Anwendung „Circle With Point and Radius“ nicht auf dem Startbildschirm haben, wählen Sie „Shortcut hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.

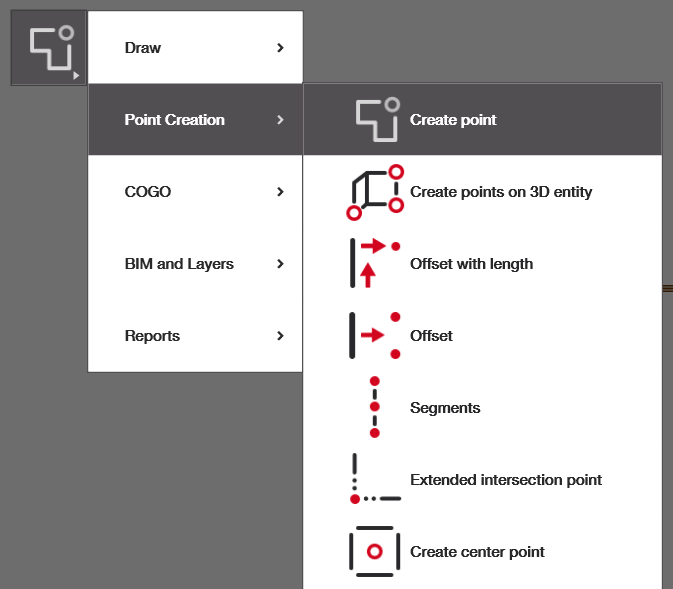

   • Um sie über das linke Seitenmenü zu öffnen, folgen Sie diesem Pfad: Zeichnen > Punkt-Erstellung > Punkt erstellen
3. Wählen Sie Punkt-Typ und Objekt & erstellen Sie den Punkt: Wählen Sie aus, wo Ihr Punkt sein soll, in Bezug auf was und welchen Punkt-Typ er hat.

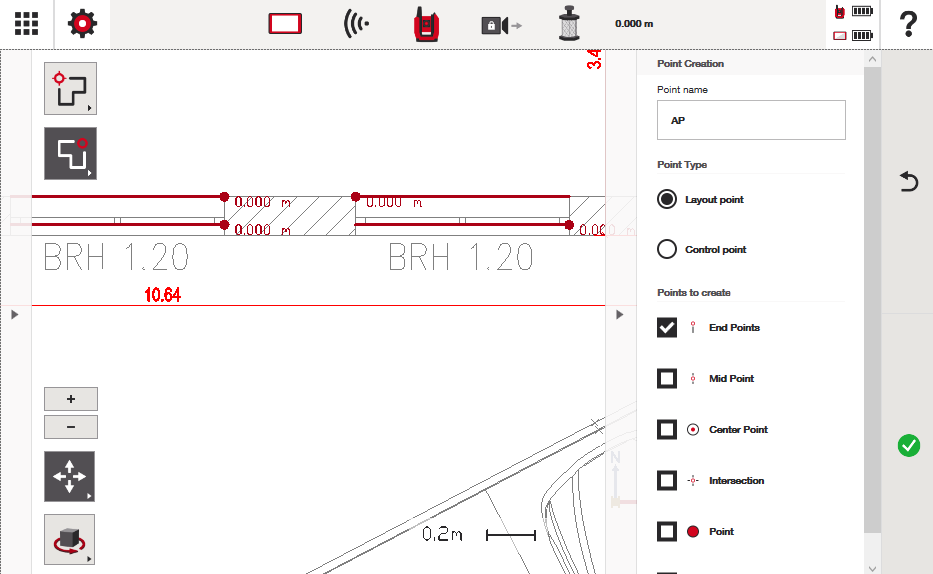

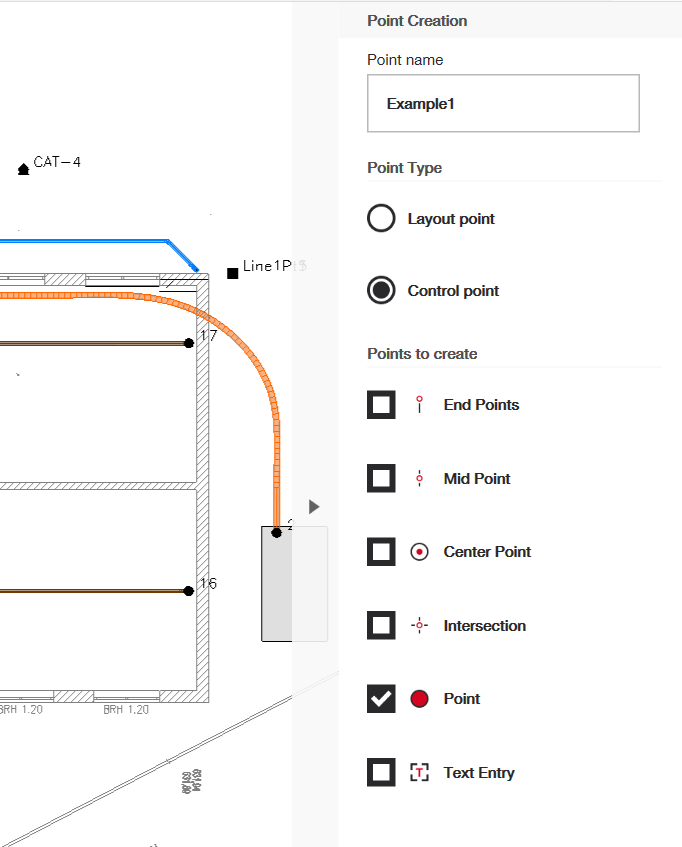

Sobald Ihre Anwendung geöffnet ist, gehen Sie zum Punkt-Erstellungsmenü rechts auf Ihrem Bildschirm und beginnen Sie damit, den Namen Ihres Punktes einzugeben. Wählen Sie anschließend den Punkt-Typ aus, den Sie wünschen: entweder „Kontrollpunkt“ oder „Layoutpunkt“. Kontrollpunkte sind feste Standorte auf einer Baustelle, die normalerweise von einem Vermesser festgelegt werden und dazu dienen, Ihr Werkzeug zu positionieren und genaue Messungen sicherzustellen. Layoutpunkte hingegen sind spezifische Stellen, die Sie markieren oder bebauen möchten, importiert oder in Ihrem Projekt erstellt, und geben vor, wo Dinge installiert oder gebaut werden sollen.

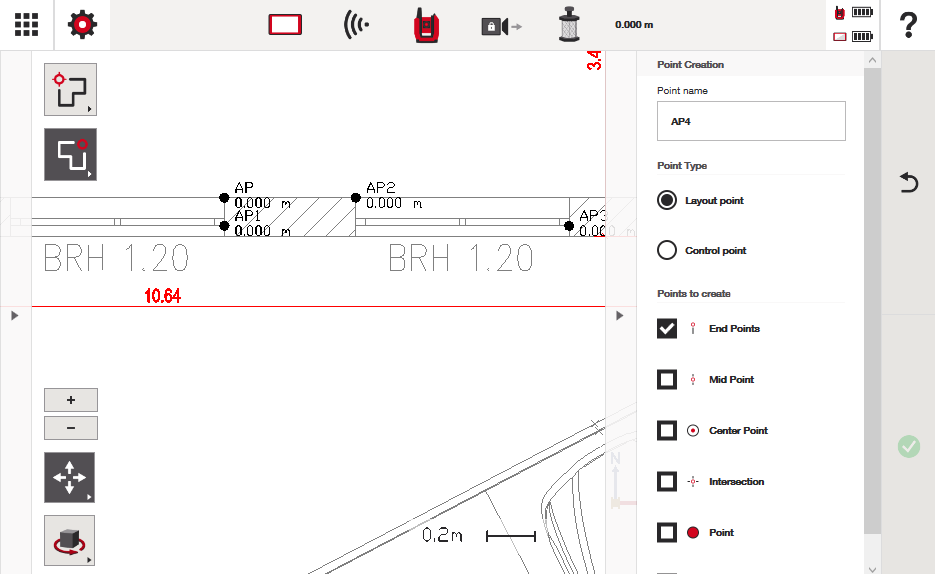

Während Sie sich auf Ihrem Bildschirm bewegen, erstellen Sie so viele Punkte, wie Sie möchten, und drücken Sie das grüne Häkchen, um zu bestätigen. Hinweis: Wenn Sie mehrere Punkte auf einmal erstellen, behält die Software den „Punktnamen“ im Präfix aller Punkte bei und fügt lediglich eine fortlaufende Nummer im Suffix hinzu.
