Layers-Anwendung – So verwenden Sie sie

Die Layers-Anwendung steuert, welche Layer aus der HCL-Anwendung und welche Layer aus der CAD-Zeichnung in der Ansicht sichtbar sind. Layer können ein- oder ausgeblendet werden, um sich auf die für die aktuelle Aufgabe relevanten Informationen zu konzentrieren.

Layers-Demo

Wie verwendet man die Layers-Anwendung?

Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf Ihrem Tablet zu öffnen.
Anwendung öffnen: Entweder vom Startbildschirm oder aus dem Seitenmenü in der CAD-Ansicht.
- Wenn Sie die Anwendung „Layers“ nicht auf dem Startbildschirm haben, wählen Sie „Verknüpfung hinzufügen“ und fügen Sie die unten gezeigte Anwendung hinzu.
Wählen Sie die Layer-Kategorie: Die Layer-Kategorie steuert, welche Art von Informationen in der CAD-Ansicht angezeigt wird. Wählen Sie auf der rechten Seite des Bildschirms die Kategorie aus, die am besten zur aktuellen Aufgabe passt.
- Hilti-Layer: Enthalten hinzugefügte Kontrollpunkte und Layoutpunkte, die innerhalb der Anwendung erstellt wurden. Dies umfasst auch alle Linienarbeiten, die Sie innerhalb der HCL-Anwendung erstellt haben.
- CAD-Layer: Enthalten Elemente, die aus der importierten CAD-Zeichnung stammen. Diese können nur ein- und ausgeschaltet, aber nicht gelöscht oder bearbeitet werden. HCL erlaubt keine Änderungen am ursprünglichen Design, das Sie importieren, um potenzielle Fehler oder Irrtümer zu minimieren.
Layer verwalten: Optionen zur Layer-Verwaltung sind nur für Hilti-Punkt-Layer verfügbar und ermöglichen die Kontrolle darüber, wie Punkte organisiert sind.
- Plus-Symbol: Zusätzliche Layer für Punkte hinzufügen.
- Bearbeiten-Button: Eigenschaften des ausgewählten Layers ändern.
- Löschen-Button: Den ausgewählten Layer aus dem Projekt entfernen.
Layer zur Ansicht auswählen: Die Sichtbarkeit der Layer bestimmt, welche Informationen in der aktuellen Ansicht angezeigt werden.
- Verwenden Sie das Augen-Symbol, um einzelne Layer ein- oder auszublenden.
- Ausgeblendete Layer bleiben verfügbar und können jederzeit wieder aktiviert werden.

Verknüpfungssymbol der „Layers“-Anwendung:

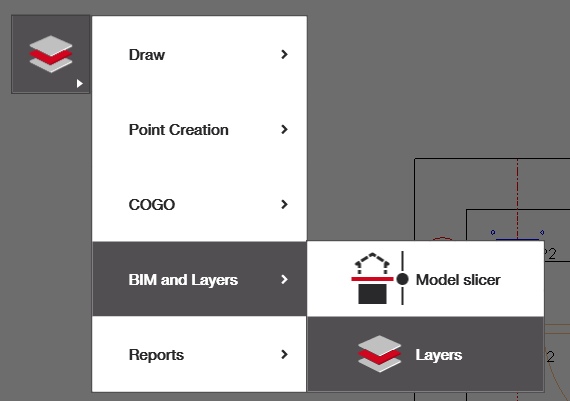

Auswahl der Layers-Anwendung im Seitenmenü in der CAD-Ansicht:

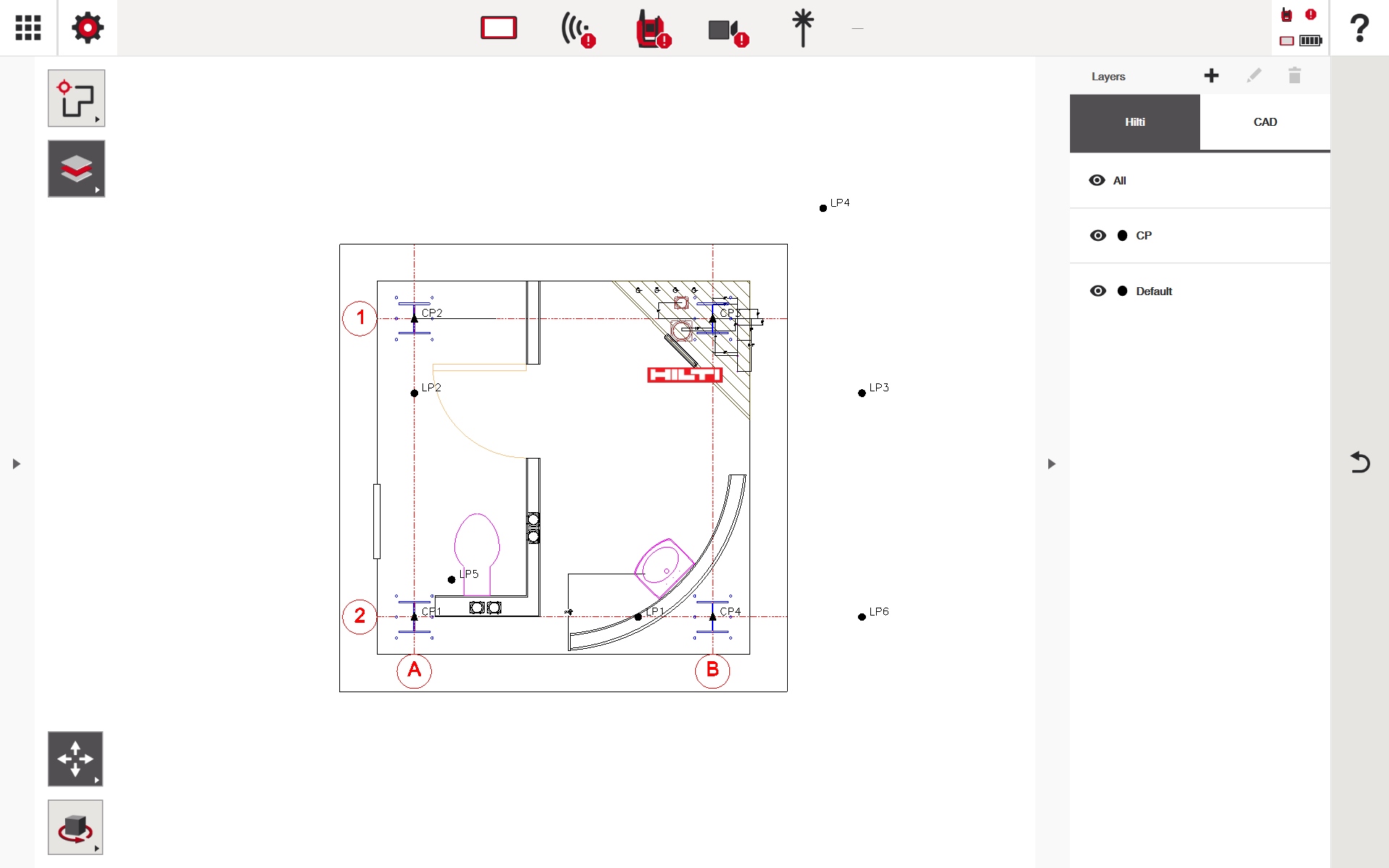

CAD-Ansicht nach Auswahl der Layers-Anwendung:

Verwaltung Ihrer Layer

Im Layers-Fenster sehen Sie die Optionen zum Hinzufügen, Bearbeiten oder Löschen von Layern. Denken Sie daran, dass diese Optionen nur für die Hilti-Layer gelten. Die ursprünglichen CAD-Layer können nicht bearbeitet werden, sie können nur in der Ansicht ein- oder ausgeschaltet werden.

Beim Hinzufügen oder Bearbeiten von Layern erscheint folgendes Fenster:

Bitte benennen Sie den Layer nach Bedarf und wählen Sie die Farbe aus, in der der Layer angezeigt werden soll.

Wichtige Hinweise zur Arbeit mit dem Hilti-Layers-Tab:

Layer-Farbe: Zum Zeitpunkt des Schreibens ändert die Farbe des Layers noch nicht die Farben der Punkte oder Linien in Ihrer Zeichnung. Sie kann jedoch die Farben von Linienarbeiten beeinflussen, die aus Hilti-Desktop-Software PLO importiert wurden, falls diese verwendet wurde. Zukünftige Versionen werden dies aktualisieren, sodass Farben umfassender für Punkte und Linien, die auf dem Tablet erstellt werden, verwendet werden können.
Linienarbeit: Wenn Linienarbeiten innerhalb der HCL-Anwendung erstellt werden (z. B. über die Linie zeichnen-Anwendung), werden sie standardmäßig dem „Standard“-Hilti-Layer zugewiesen und können nicht geändert werden. Zukünftige Versionen werden dies aktualisieren, sodass Linienarbeiten bei Bedarf auf bestimmten Layern erstellt werden können.
Standard-Layer: Der Hilti-Standardlayer kann nicht bearbeitet oder gelöscht werden. Die Farbe muss schwarz bleiben und der Name muss „default“ bleiben.
Layer löschen: Um einen Layer zu löschen, müssen Sie sicherstellen, dass alle entsprechenden Arbeiten (sofern zutreffend) und Punkte zuvor entfernt wurden. Sie können die Layer Ihrer Punkte über die Punktliste bearbeiten-Option ändern oder, falls es bequemer ist, die Löschen-App verwenden.

Wie man hellfarbige Linien besser sieht

Da das Ändern der Layer-Farbe derzeit keine Auswirkung auf die Punkte und Linien innerhalb dieses Layers hat, ist eine Möglichkeit, die Sichtbarkeit von helleren Farben wie Gelb in der CAD-Ansicht zu verbessern, die Hintergrundfarbe zu ändern. Dies kann durch Aktivieren der 3D-Rahmenansicht erfolgen. Für detaillierte Anweisungen zur Aktivierung lesen Sie bitte diesen Artikel.

Beispiele, wie Layer mit Punkten (Hilti-Layer) funktionieren

Hilti-Punkt-Layer sind am effektivsten, wenn sie als Organisations- und Workflow-Tool verwendet werden. Durch die Trennung von Layoutpunkten in logische Layer werden große Projekte mit Hunderten von Punkten leichter zu verwalten, zu überprüfen und auf der Baustelle zu markieren. Um die Layer zu bearbeiten, auf denen Ihre Punkte liegen, siehe bitte die Punktbearbeitungsoptionen.

Beispiel 1: Layer-Organisation nach Gewerken

Layer können basierend auf Gewerken oder Disziplinen erstellt werden, um den Umfang klar zu trennen.

HKL – Sanitär
HKL – Elektrik
HKL – Lüftung
Tragwerk / Anker
Architektonische Bezugspunkte

Dieser Ansatz ermöglicht es, einzelne Gewerke bei Bedarf anzuzeigen oder auszublenden, um visuelle Unordnung zu reduzieren und das Risiko zu minimieren, falsche Punkte zu markieren.

Beispiel 2: Layer für phasenbasiertes Layout

Für Projekte, die in Phasen durchgeführt werden, können Layer die Bauphasen widerspiegeln.

Phase 1 – Unterirdisch
Phase 2 – Platteneinlagen
Phase 3 – Überkopfstützen
Phase 4 – Endgeräte

Während des Layouts wird nur der relevante Phasen-Layer aktiviert, sodass die Teams sich auf die aktuelle Arbeit konzentrieren können, ohne von zukünftigen oder bereits erledigten Punkten abgelenkt zu werden.

Beispiel 3: Layer basierend auf Etage oder Zone

Bei mehrstöckigen oder großflächigen Projekten können Layer nach Standort organisiert werden.

Ebene 1 – Ostflügel
Ebene 1 – Westflügel
Ebene 2 – Technikraum
Dach – Gerätefundamente

So lassen sich Layoutpunkte für eine bestimmte Etage oder einen Bereich auf der Baustelle einfach isolieren.

Beispiel 4: Trennung nach Punktart

Layer können basierend auf der Art des Layoutpunkts erstellt werden, um unterschiedliche Montageaufgaben zu unterstützen.

Aufhängepunkte
Hülsenstandorte
Einbettungsplatten
Gerätemittellinien

Die Trennung der Punktarten reduziert Verwirrung und hilft den Teams, schnell nur die für die aktuelle Montageaktivität relevanten Punkte zu identifizieren.

Beispiele, wie Layer mit CAD-Layern funktionieren

CAD-Layer werden ausschließlich zur Sichtbarkeitssteuerung verwendet und können nicht bearbeitet oder gelöscht werden. Sie sind am effektivsten, um Referenzinformationen zu isolieren.

Beispiel 1: Hintergrundsteuerung

Schalten Sie architektonische Ausstattungen oder Möbellayer aus, um die Ansicht sauber zu halten.
Aktivieren Sie während des Layouts nur Tragwerksgitter und Hauptwände.

Beispiel 2: Koordinationsansichten

Aktivieren Sie HVAC-Kanal-CAD-Layer beim Überprüfen der Aufhängepunkte.
Deaktivieren Sie nicht relevante Systeme, um die Übersichtlichkeit in überfüllten Bereichen zu verbessern.

Beispiel 3: Temporäre Referenzprüfungen

Aktivieren Sie einen CAD-Layer, um Ausrichtung oder Abstände zu überprüfen.
Deaktivieren Sie ihn wieder, sobald die Sicherheit beim Layout gegeben ist.
