Neigung - Anleitung zur Verwendung

Die Neigung-Anwendung wird verwendet, um die Geometrie einer Neigung zwischen zwei Punkten zu messen und auszuwerten. Sie liefert detaillierte Informationen wie Start- und Endhöhen, horizontale Distanz sowie die Neigungsneigung, ausgedrückt sowohl in Prozent als auch in Grad.

Um die Neigungsanwendung zu verwenden, muss das Gerät stationiert sein. Weitere Informationen zum Stationieren finden Sie in diesem Artikel.

Demo der Neigungsanwendung

So verwenden Sie die Neigungsanwendung

1. Öffnen Sie Ihr Projekt: Beginnen Sie damit, ein beliebiges Projekt auf dem Tablet zu öffnen.
2. Anwendung öffnen: Öffnen Sie die Neigungsanwendung entweder vom Startbildschirm oder aus dem Seitenmenü in der CAD-Ansicht.
   • Falls die Anwendung nicht auf dem Startbildschirm verfügbar ist, wählen Sie Verknüpfung hinzufügen und fügen Sie die Neigungsanwendung hinzu.
3. Funktion auswählen
   • Wählen Sie auf der rechten Seite des Bildschirms eine der verfügbaren Funktionen:
     • Erfassen
     • Markieren
   • Jede Funktion erfüllt einen anderen Zweck im Neigungs-Workflow.

Verknüpfungssymbol der Neigungsanwendung:

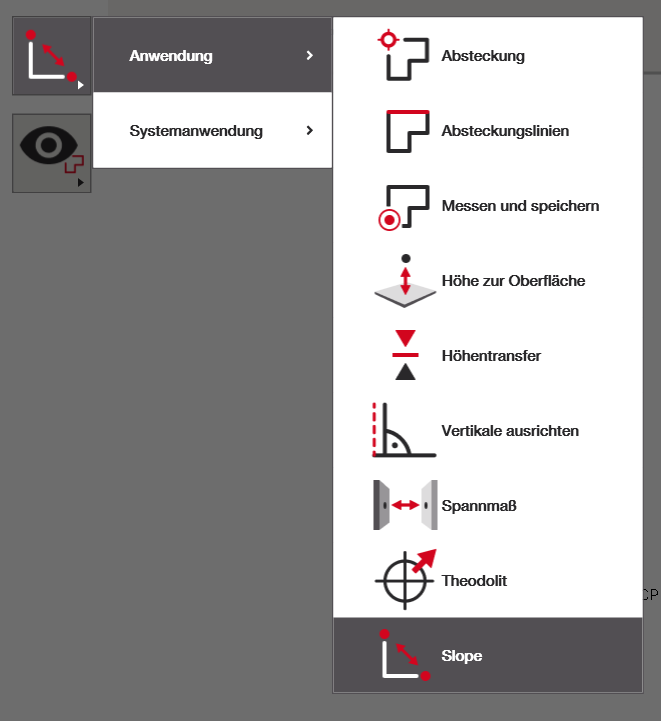

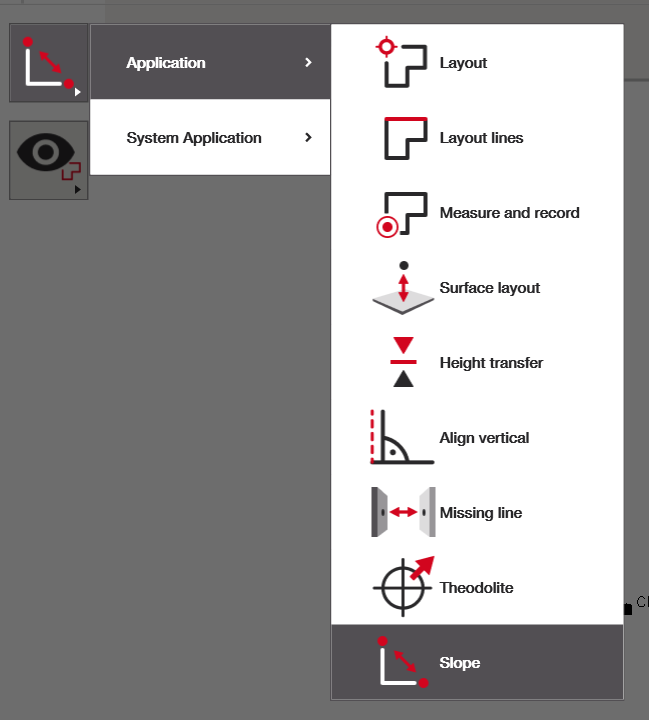

Auswahl der Neigungsanwendung im Seitenmenü der CAD-Ansicht:

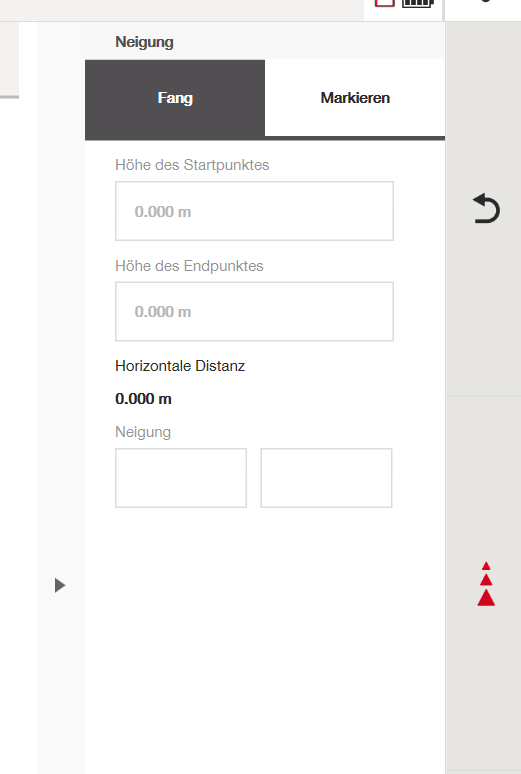

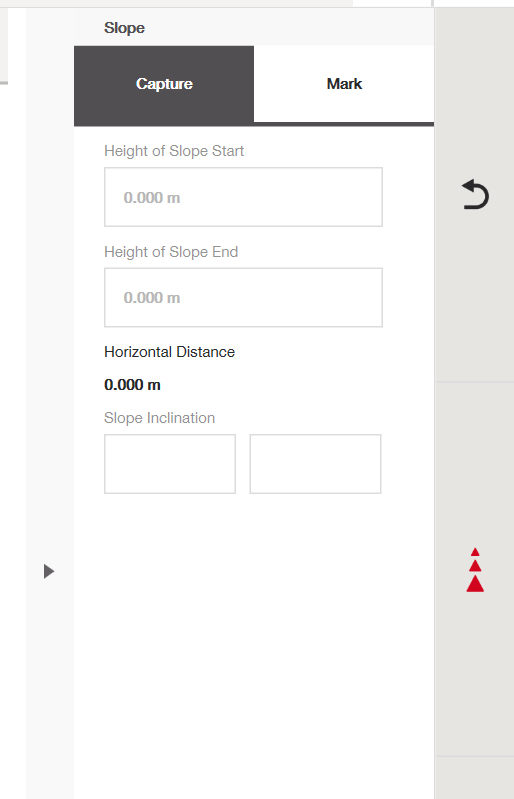

CAD-Ansicht vor dem Messen der Punkte und Erstellen der Neigung: Beachten Sie, dass Sie den Start- und Endpunkt der Neigung definieren; das resultierende Gefälle kann positiv oder negativ sein.

So verwenden Sie die Funktion Erfassen

Die Funktion Erfassen wird verwendet, um zwei Punkte zu messen und die Neigungsinformationen zwischen ihnen zu berechnen.

1. Startpunkt messen: Bewegen Sie die Kamera zum ersten Punkt der Neigung (zum Beispiel zum unteren Ende der Neigung).
   • Wählen Sie das Drei-Dreiecke-Symbol, um die Koordinaten des ersten Punktes zu messen und zu erfassen.
2. Endpunkt messen: Bewegen Sie die Kamera zum zweiten Punkt der Neigung (zum Beispiel zum oberen Ende der Neigung).
   • Wählen Sie erneut das Drei-Dreiecke-Symbol, um die Koordinaten des zweiten Punktes zu messen und zu erfassen.
3. Neigungsinformationen überprüfen: Nachdem beide Punkte gemessen wurden, werden die Neigungsinformationen auf der rechten Seite des Bildschirms angezeigt, darunter:
   • Höhe des Startpunkts
   • Höhe des Endpunkts
   • Horizontale Entfernung zwischen den Punkten
   • Neigungsneigung in Prozent (%)
   • Neigungsneigung in Grad (°)
4. Diese Informationen beschreiben die Geometrie der gemessenen Neigung.

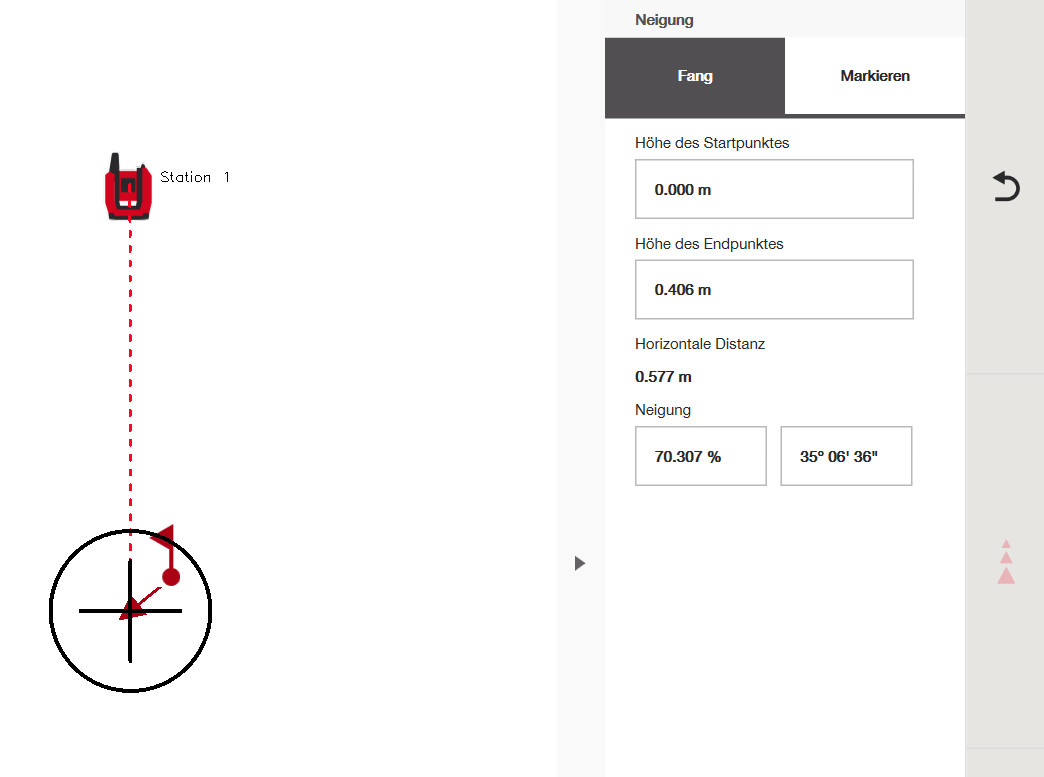

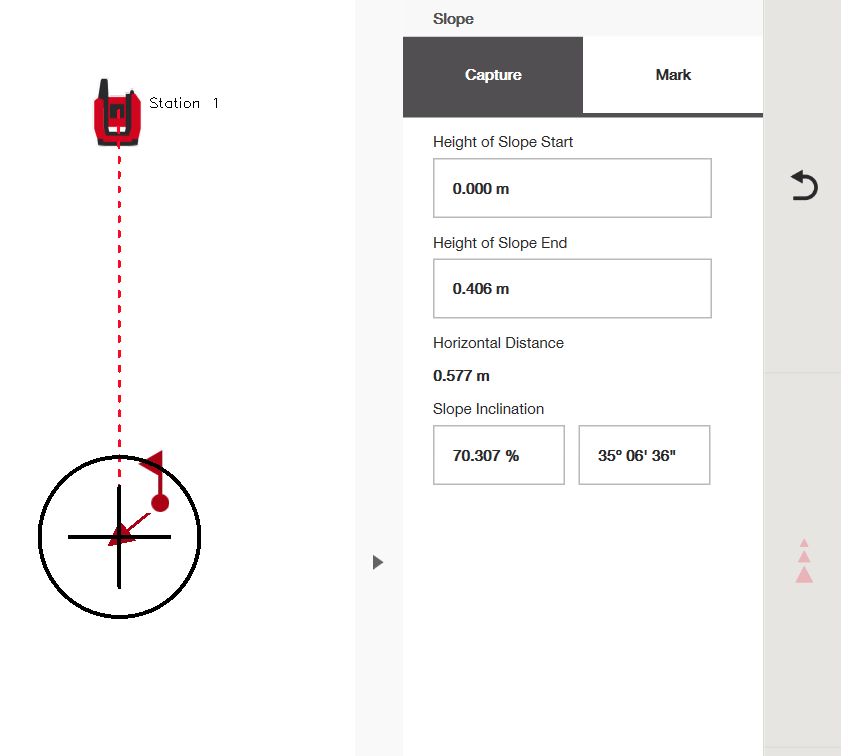

CAD-Ansicht, nachdem beide Punkte gemessen und die Neigung erstellt wurde:

So verwenden Sie die Funktion Markieren

Die Funktion Markieren wird verwendet, nachdem eine Neigung erfasst wurde. Sie ermöglicht das Nachverfolgen von Punkten in Bezug auf die gemessene Neigung direkt vor Ort.

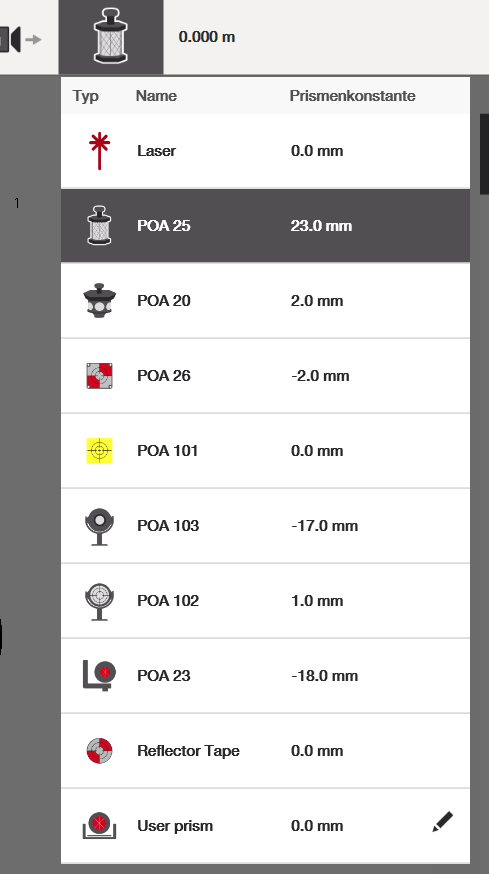

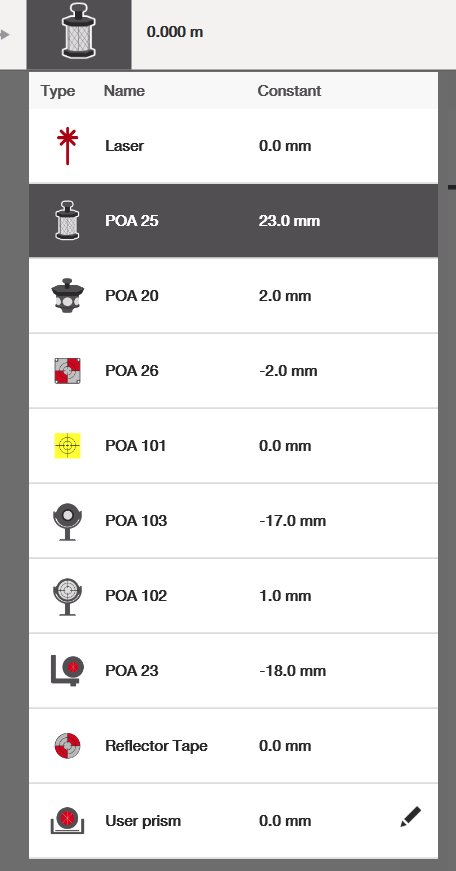

1. Prisma auswählen: Wählen Sie das Prisma aus, das zum Nachverfolgen von Layoutpunkten verwendet wird, und fixieren Sie die Kamera auf das Prisma.
2. Prisma-Höhenversatz eingeben: Geben Sie den Höhenversatz vom Prisma bis zur Unterseite der Messtip-Spitze ein. Dies gewährleistet genaue Höhenberechnungen.
3. Neigung nachverfolgen: Bewegen Sie das Prisma entlang der Neigung.
   • Die Anwendung zeigt die Höhendifferenz zwischen der aktuellen Prismaposition und der gemessenen Neigung an
   • Die Informationen geben an, wie viel höher oder niedriger der aktuelle Punkt im Vergleich zur Neigung ist
4. Dies ermöglicht eine kontinuierliche Überprüfung während der Arbeit entlang der Neigung.

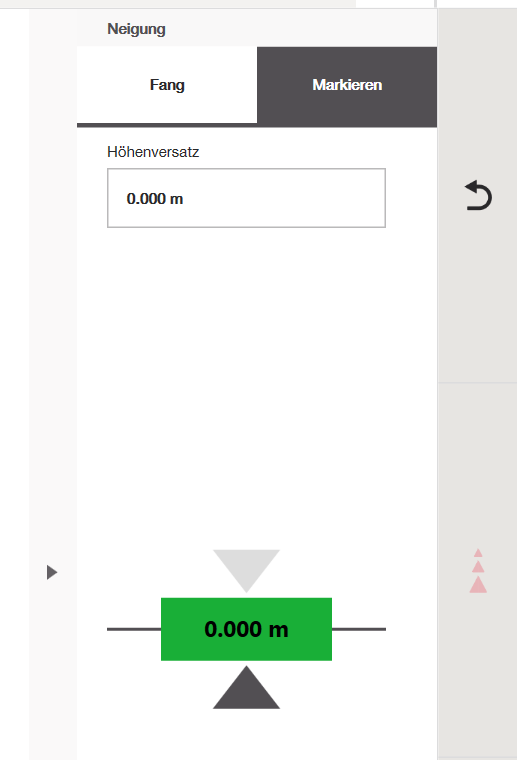

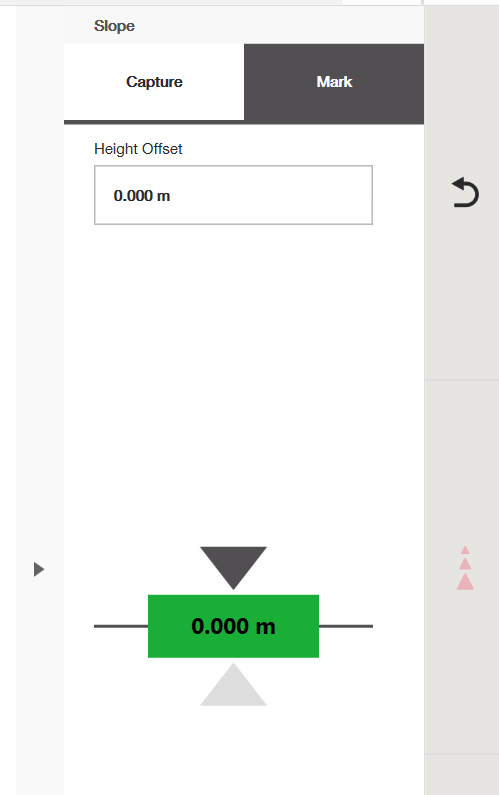

Mit der Funktion Markieren angezeigte Höhendifferenz:
