Was ist „Eckenmessung“ unter „Messen und Aufzeichnen“?

Ecken und scharfe Kanten sind keine zuverlässigen Laserziele:

• Ein Teil des Laserstrahls trifft auf eine Oberfläche
• Ein Teil entweicht an der Kante vorbei
• Ein Teil kann von Objekten hinter der Ecke reflektiert werden

Dies führt oft zu kurzen, instabilen oder verzerrten Entfernungen, wenn versucht wird, eine Ecke direkt zu messen.

Eckenmessung vermeidet dieses Problem, indem sie die Messung von Entfernung und Winkeln trennt und jede Messung dort verwendet, wo sie am zuverlässigsten ist.

Wie die Eckenmessung funktioniert (einfache Erklärung)

Statt zu versuchen, alles direkt an der Ecke zu messen, wird der Messvorgang in zwei Teile aufgeteilt:

1. Entfernung wird dort gemessen, wo der Laser am besten funktioniert
2. Winkel werden dort gemessen, wo die Zielgenauigkeit am besten ist

Diese Werte werden dann kombiniert, um eine praktische 3D-Eckenposition zu berechnen.

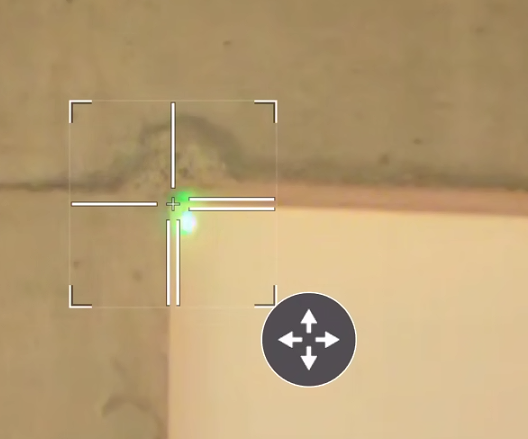

Schritt 1: Messen Sie eine zuverlässige Entfernung nahe der Ecke

Messen Sie einen Punkt sehr nahe an der Ecke.

• Auf einer ebenen Fläche:
  Vermeiden Sie abgesplitterte, abgerundete oder unregelmäßige Kanten.
• Bietet eine saubere Laserreflexion:
  Der Laserpunkt muss vollständig auf der ebenen Fläche sichtbar sein und eine klare, stabile Messung liefern.

Diese Messung liefert dem Gerät eine zuverlässige Referenzentfernung, nicht die endgültige Eckposition.

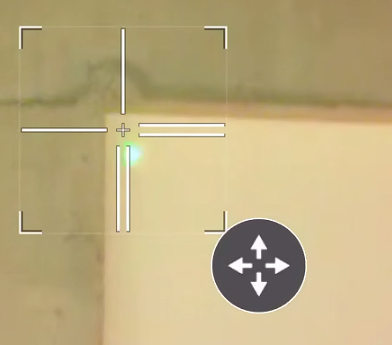

Schritt 2: Präzise auf die Ecke zielen (nur Winkel)

Drehen Sie das Gerät und zielen Sie visuell genau auf die Ecke.

• In diesem Schritt wird keine Entfernung gemessen
• Das Gerät erfasst einen neuen:
  • Horizontalwinkel (HA)
  • Vertikalwinkel (VA)

Genauigkeit in diesem Schritt ist entscheidend: Identifizieren Sie die tatsächliche Ecke sorgfältig mit dem Teleskop.

Schritt 3: Das Gerät kombiniert Entfernung und Winkel

Die Software:

• Verwendet die Entfernungsmessung aus Schritt 1
• Verwendet die Winkelmessung aus Schritt 2
• Kombiniert sie mathematisch zu einem 3D-Koordinatenpunkt

Dieser zusammengeführte Punkt wird als zuverlässige Eckenmessung gespeichert.

Beste Vorgehensweisen bei der Verwendung der „Eckenmessung“

1. Messen Sie so nah wie möglich an der Ecke (minimiert Entfernungs-Offset-Fehler)
2. Stellen Sie eine saubere, ebene Fläche sicher (vermeiden Sie abgesplitterte Kanten, Fugen oder rauen Beton)
3. Zielen Sie sehr sorgfältig auf die Ecke (Winkelabweichungen wirken sich direkt auf die Position aus)
4. Halten Sie angemessene Entfernungen ein (längere Entfernungen verstärken Winkelabweichungen)
5. Verstehen Sie, dass es sich um einen berechneten Punkt handelt (sehr nützlich, aber keine Vermessungsgenauigkeit)

Genauigkeit und ehrliche Einschränkungen

Die Eckenmessung führt eine kleine Näherung ein, weil die Entfernung in der Nähe der Ecke gemessen wird und nicht direkt an ihr. Außerdem trifft der Laser die Wand meist in einem leichten Winkel und nicht perfekt senkrecht.

Die Genauigkeit bleibt zuverlässig, weil:

• der Versatzabstand von der Ecke sehr klein ist
• die Winkelpräzision äußerst hoch ist
• die daraus resultierenden Koordinatenfehler für den Baugebrauch typischerweise sehr gering sind
• die Fehler vorhersehbar und viel kleiner sind, als wenn man versucht, die Kante direkt zu messen

Wenn die besten Vorgehensweisen beachtet werden, entspricht die Positionsgenauigkeit Bauqualität und ist vergleichbar mit dem, was Anwender bei der Punktvermessung mit einer Prisma-Stange akzeptieren.

Wann man die Eckenmessung verwenden sollte (und wann nicht)

Empfohlene Anwendungsfälle

• Allgemeine Bauvermessung
• Rohbau-Umrisse
• Überprüfung allgemeiner Maße
• Unzugängliche oder schwer zu messende Ecken
• Feldeffizienz, wenn Geschwindigkeit wichtiger ist als extreme Präzision

Vermeiden Sie die Eckenmessung bei:

• Hochpräzisen Bestandsvermessungen
• Überprüfung enger Toleranzen (Millimeterbereich)
• Rechtlichen oder katastertechnischen Vermessungen
• Schiefen, gekrümmten oder unregelmäßigen Geometrien

In diesen Fällen sind strengere Methoden erforderlich (z. B. prismabasierte Zielerfassung oder scanbasierte Messungen).
