Wie man eine Feldkalibrierung mit dem PLT 300 durchführt

Hinweis - für weitere Informationen zum Zweck einer Feldkalibrierung siehe bitte diesen Artikel.

PLT 300 - Einrichtung

Um eine Feldkalibrierung durchzuführen, müssen folgende Gegenstände vorbereitet werden:

POA 31 Kalibrierplatte: Diese Kalibrierplatte ist ausschließlich für den Einsatz im Feldkalibrierungsprozess des PLT 300 vorgesehen.

Abstand und Winkel: Die POA 31 Kalibrierplatte muss 45 bis 52 Meter vom Haupteinheit entfernt platziert werden. Halten Sie zudem das Teleskop beim Anvisieren der Platte so horizontal wie möglich. Die empfohlene Teleskopausrichtung liegt zwischen 85° und 95°.

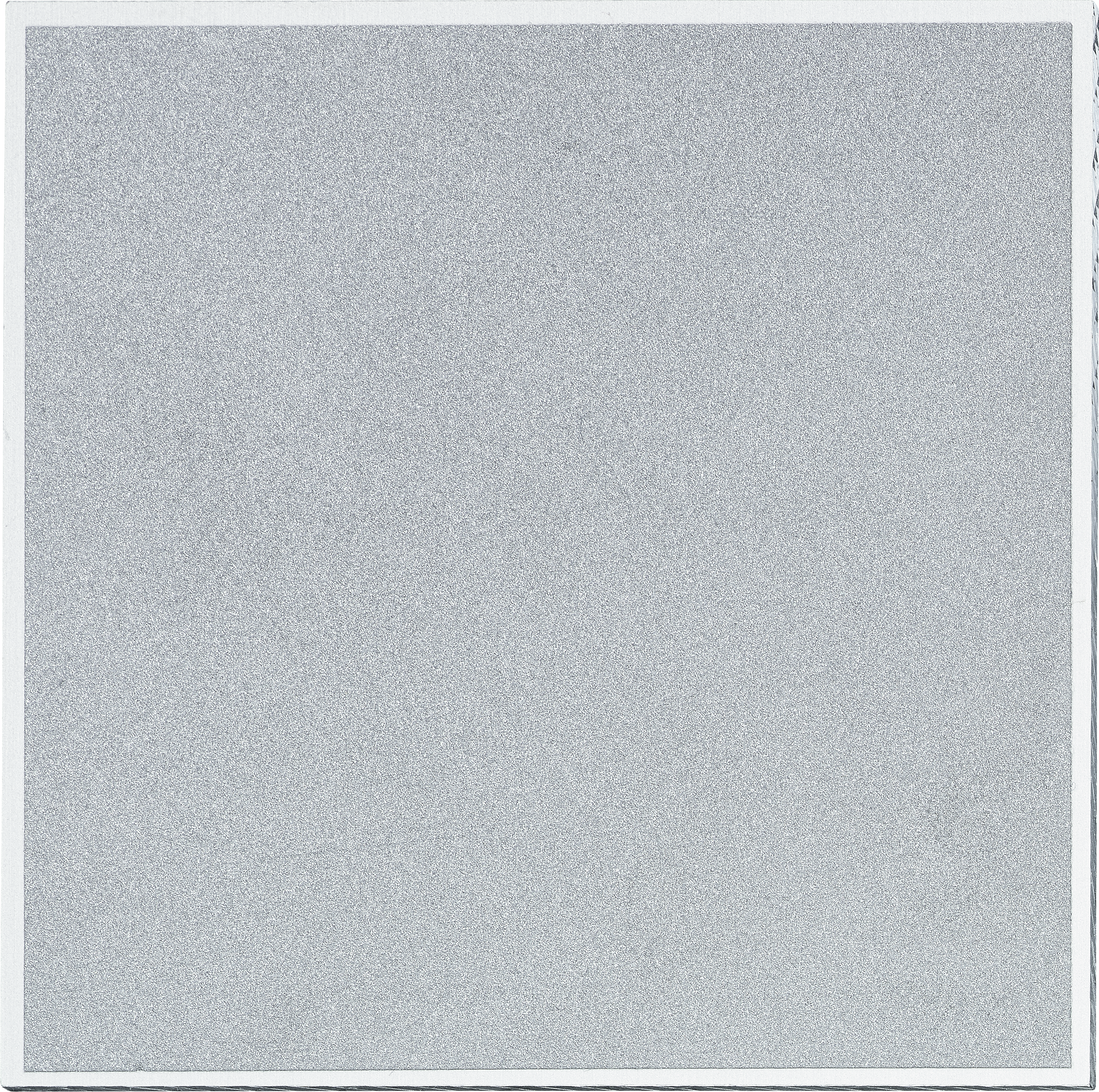

Ausrichtung der Kalibrierplatte: Stellen Sie sicher, dass die nicht beschriftete Seite der Kalibrierplatte, die Seite mit dem dunkleren grauen Quadrat, zum Gerät zeigt.
Werkzeug sichern: Stellen Sie sicher, dass das Gerät an einem stabilen Ort platziert ist und nicht durch Vibrationen oder Bewegungen beeinflusst wird. Siehe diesen Artikel für bewährte Vorgehensweisen.

PLT 300 - So funktioniert die Feldkalibrierung

Die Feldkalibrierung muss manuell ausgelöst werden.

Der PLT 300 führt eine automatische Neigungskalibrierung durch, um die waagerechte Position beizubehalten, dennoch ist es wichtig, während des Arbeitstages regelmäßig eine Feldkalibrierung durchzuführen. Dies gewährleistet die korrekte Ausrichtung zwischen:

dem EDM-Laser
dem Prismatracker
dem optischen Teleskopweg

Die Feldkalibrierung ist der Prozess, der alle Systeme ausrichtet und zentriert.

Nach Abschluss der Einrichtung sind keine weiteren manuellen Aktionen erforderlich. Das Gerät führt die Kalibrierung automatisch durch.

Schritt 1: Öffnen Sie die Anwendung

Finden Sie das Kalibrierungssymbol auf dem Tablet und wählen Sie es aus, um den Prozess zu starten:

Das Gerät zeigt an, dass eine automatische Sperrkalibrierung durchgeführt wird. Das bedeutet, dass das System auf die POA 31 Kalibrierplatte fixiert wird und nicht nach einem Prisma oder anderem Ziel sucht.

Wichtiger Hinweis: Wenn die POA 31 Kalibrierplatte auf der Kalibrieroberfläche beschädigt oder abgenutzt ist, ersetzen Sie sie.
Eine genaue Kalibrierung hängt von der korrekten Ablesung der Platte ab.

Verwenden Sie die Kamera, um die Kalibrierplatte präzise anzuvisieren, und drücken Sie das grüne Häkchen, um zu beginnen (

Schritt 2: Warten Sie, bis die Kalibrierung abgeschlossen ist

Halten Sie Abstand vom Gerät und sorgen Sie für eine freie Sichtlinie zur Kalibrierplatte.

Während der Kalibrierung bewegt sich der Laser vertikal und horizontal über die Platte. Dieser Vorgang wird in beiden Ausrichtungen des Teleskops durchgeführt (technisch als „Face 1“ und „Face 2“ bezeichnet).

Dies ermöglicht dem System:

die vollständige Bewertung der Winkelgenauigkeit
die Ausrichtung von EDM und Prismatracker mit dem optischen Pfad

Schritt 3: Beobachten Sie Ihre Werte

Nach der Kalibrierung zeigt der PLT 300 HA- und VA-Kollimationswerte an.

HA beschreibt die Ausrichtung in horizontaler Richtung von links nach rechts
VA beschreibt die Ausrichtung in vertikaler Richtung von oben nach unten

Diese Werte zeigen sehr kleine Winkelabweichungen zwischen den internen Messsystemen wie Laser, Prismatracker und optischem Pfad.

Verstehen der Werte

Es ist wichtig zu verstehen: diese Werte sind keine Fehler; sie sind Messungen. Kein mechanisches oder optisches System bleibt jederzeit perfekt ausgerichtet. Selbst unter idealen Bedingungen gibt es immer:

sehr kleine Fertigungstoleranzen
geringe Abweichungen bei der Einrichtung
kleinere Umwelteinflüsse wie Vibration oder Beleuchtung

Der PLT 300 erkennt diese winzigen Unterschiede, misst sie sorgfältig und korrigiert sie automatisch. Technisch gesehen führt das System bei einer Kalibrierung folgende Schritte aus:

Vergleicht, wie jedes interne System denselben Referenzpunkt beobachtet
Berechnet die kleinen Unterschiede zwischen diesen Beobachtungen
Wendet an eine Korrektur an, damit alle Systeme wieder ausgerichtet sind

Der am Ende der PLT 300 Kalibrierung angezeigte Wert ist einfach die angewendete Korrektur und zeigt an, dass die Kalibrierung erfolgreich war.

Interpretation der Ergebnisse

Ein Wert nahe 0 oder 360 Grad bedeutet:

das System hat nur eine sehr kleine Abweichung festgestellt
das System hat diese Abweichung korrigiert
das System ist jetzt korrekt ausgerichtet

Grad/Minuten/Sekunden:

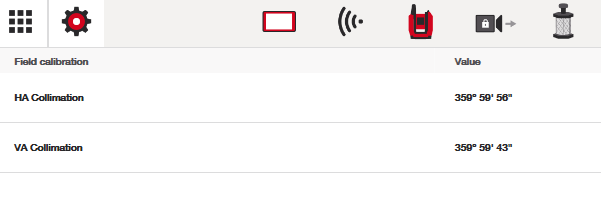

Im obigen Screenshot sehen Sie Werte in Grad (°), Minuten (') und Sekunden (") die die Winkelkorrekturen für den Horizontalwinkel (HA) und Vertikalwinkel (VA) darstellen. Für HA beträgt die Korrektur 4" eines Winkels (≈ 0,0011°). Dies sind kleine Korrekturen, die das Gerät innerhalb seiner vorgesehenen Toleranzen vornimmt.

Was tun, wenn die Kalibrierung fehlschlägt?

Eine Kalibrierung kann fehlschlagen, dies wird jedoch meist durch Stabilitäts- oder Einrichtungssituationen verursacht und nicht durch interne Hardware.

Häufige Ursachen sind:

Bewegung des Geräts
Vibration
instabile Einrichtung
falsches Nivellieren

Siehe die verwandten Artikel für Hinweise zur Verbesserung der Stabilität und Einrichtung: Vibrationsminderung und Hilfe bei Gerätefehlern.

Wenn alle Einrichtungsvoraussetzungen überprüft wurden und die Kalibrierung weiterhin fehlschlägt, wenden Sie sich an den Hilti-Support.
