Verwendung der Kameransicht

  • Aktualisiert

Überblick

Die Kameransicht in HCL bietet einen Live-Video-Feed vom PLT, um genaue Positionierungs-, Ausrichtungs-, Inspektions- und Verifizierungsaufgaben zu unterstützen.

Sowohl der PLT 300 als auch der PLT 400 verwenden dasselbe grundlegende Kameransichtskonzept, während der PLT 400 zusätzliche Konfigurations- und Überlagerungsoptionen für fortgeschrittenere Anwendungsfälle bietet.

Um die Kameransicht zu öffnen, öffnen Sie die View CAD-Anwendung und klicken Sie auf das Kamera-Symbol oben auf dem Bildschirm.



Beispiel für das Kamera-Symbol: Wenn ein Schloss-Symbol angezeigt wird, ist das Gerät auf ein Ziel verriegelt

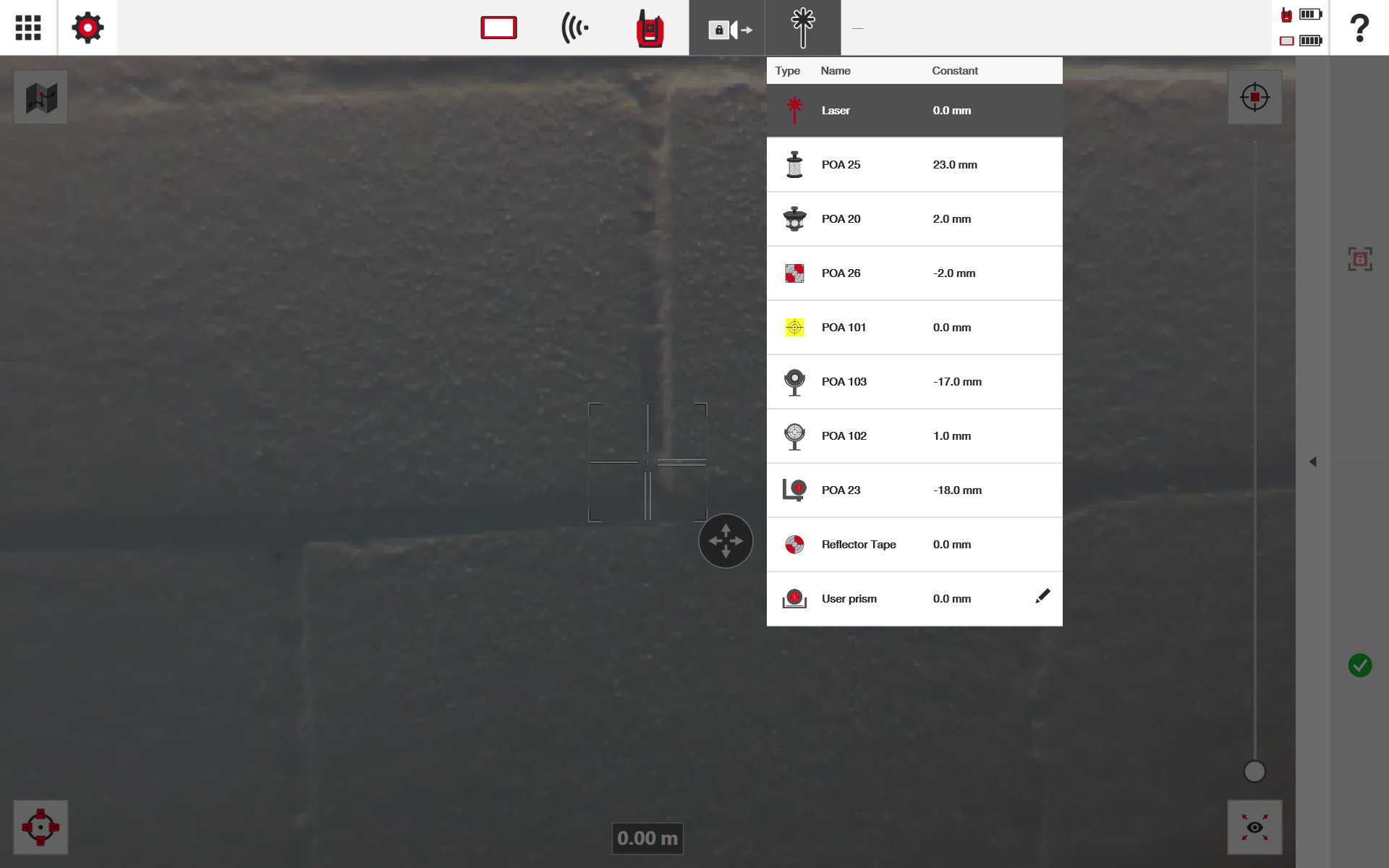

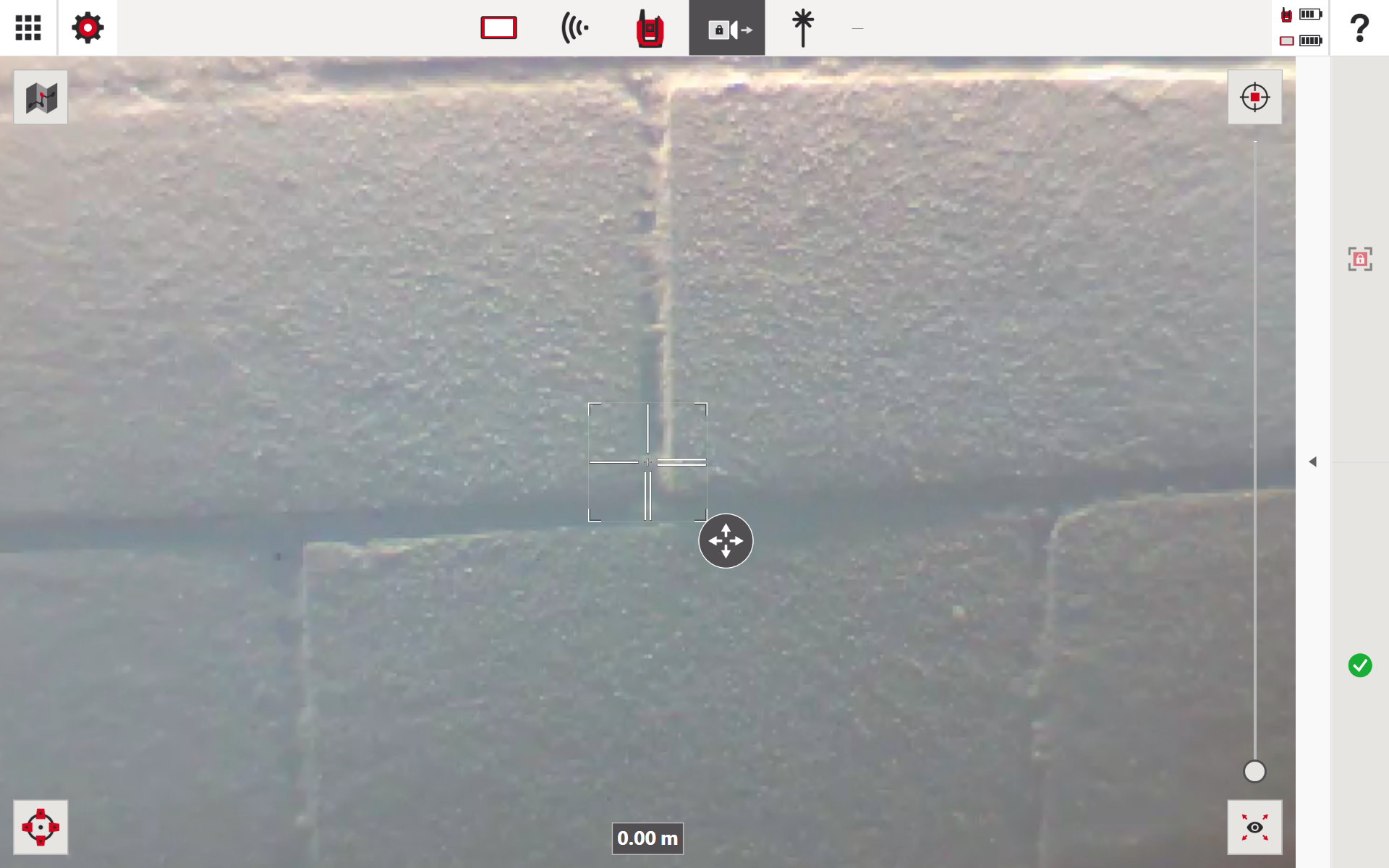

Kameransicht im PLT 300 Demo



Wichtige Bedienelemente (PLT 300)

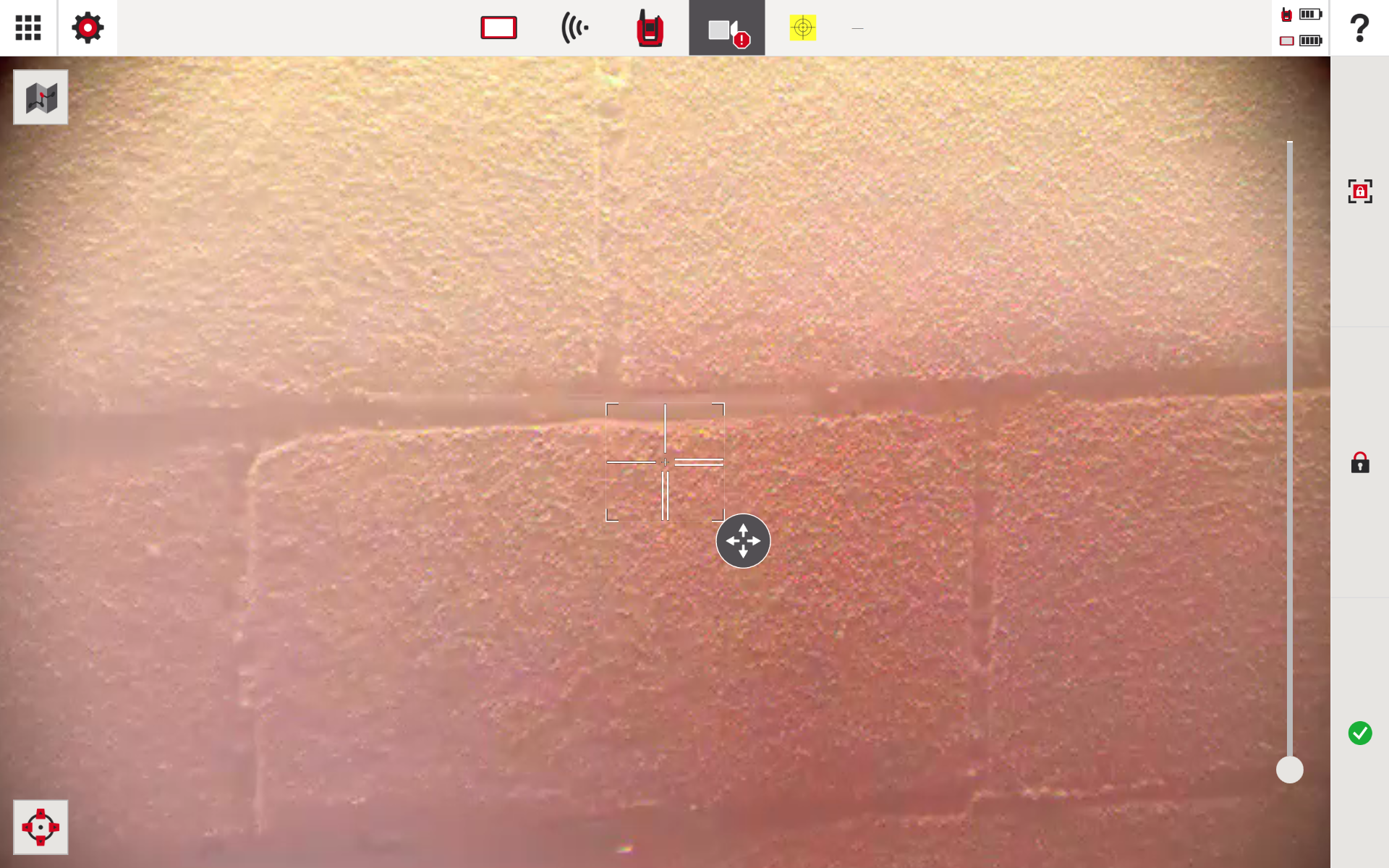

Live-Kamerabild wird vollbildig angezeigt, mit einem Zoom-Schieberegler auf der rechten Seite zur Vergrößerung

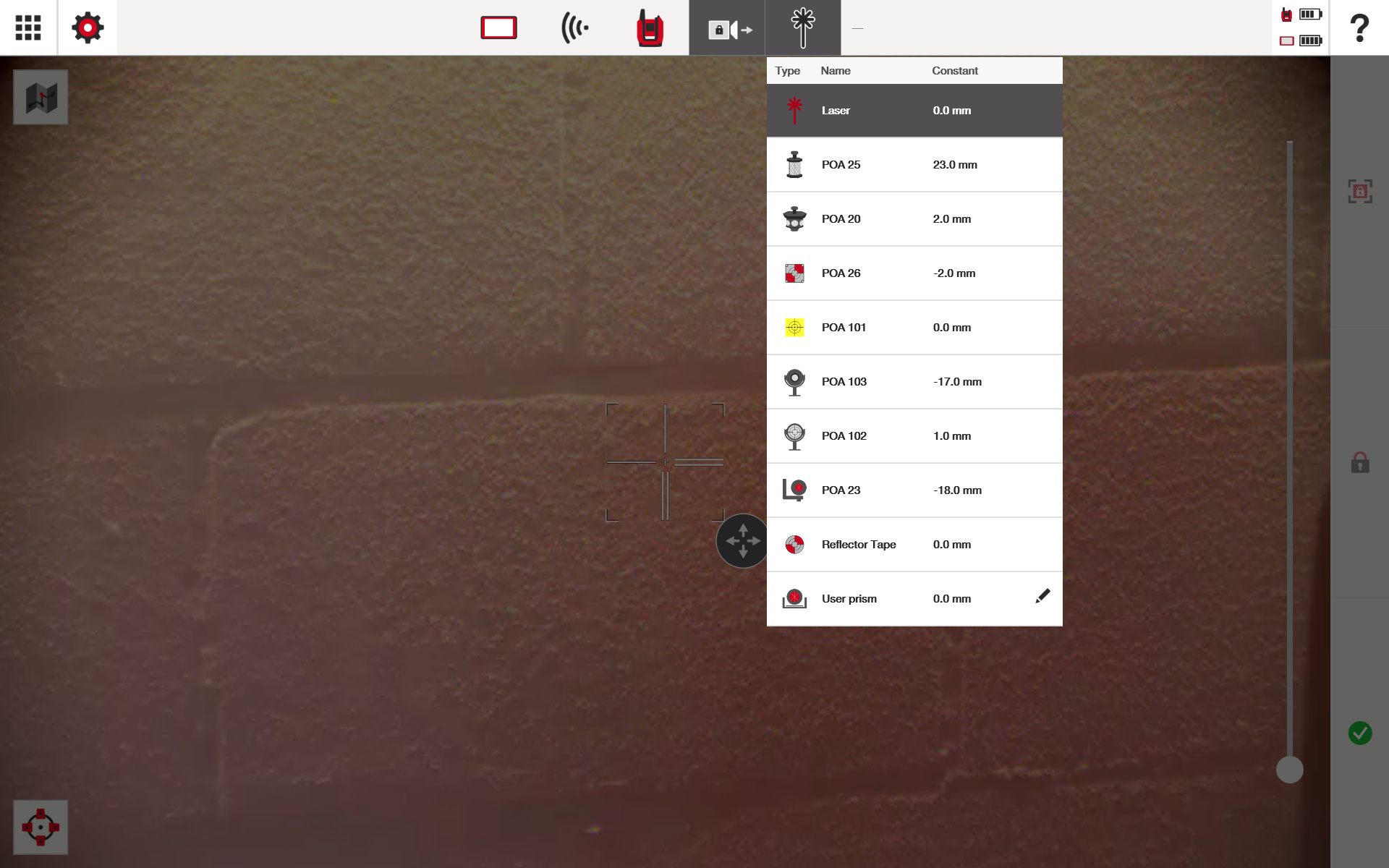

Oben auf dem Bildschirm können Sie den Prisma- oder Zieltyp sowie bei Bedarf die Laser-Messung auswählen

Das zentrale Fadenkreuz zeigt den aktuellen Zielpunkt an, mit einem Verschiebe- oder Schwenk-Indikator, der eine Richtungsanpassung anzeigt, wenn Smart Target aktiviert ist. Siehe diesen Artikel, um zu erfahren, wo die Smart Target-Option aktiviert wird.

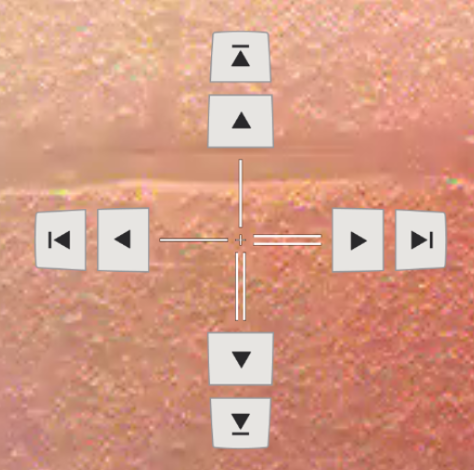

Das Symbol unten links ändert die Bewegungsart des Fadenkreuzes und fügt Tasten für kleine Richtungsanpassungen hinzu

Dieses Symbol oben rechts sucht im Kamerabild nach einem Ziel und verriegelt auf ein Prisma oder Ziel

Das Schloss-Symbol in der Mitte rechts verriegelt die aktuelle Ansicht des PLT

Grünes Häkchen unten rechts bestätigt die ausgewählte Kameraposition des PLT

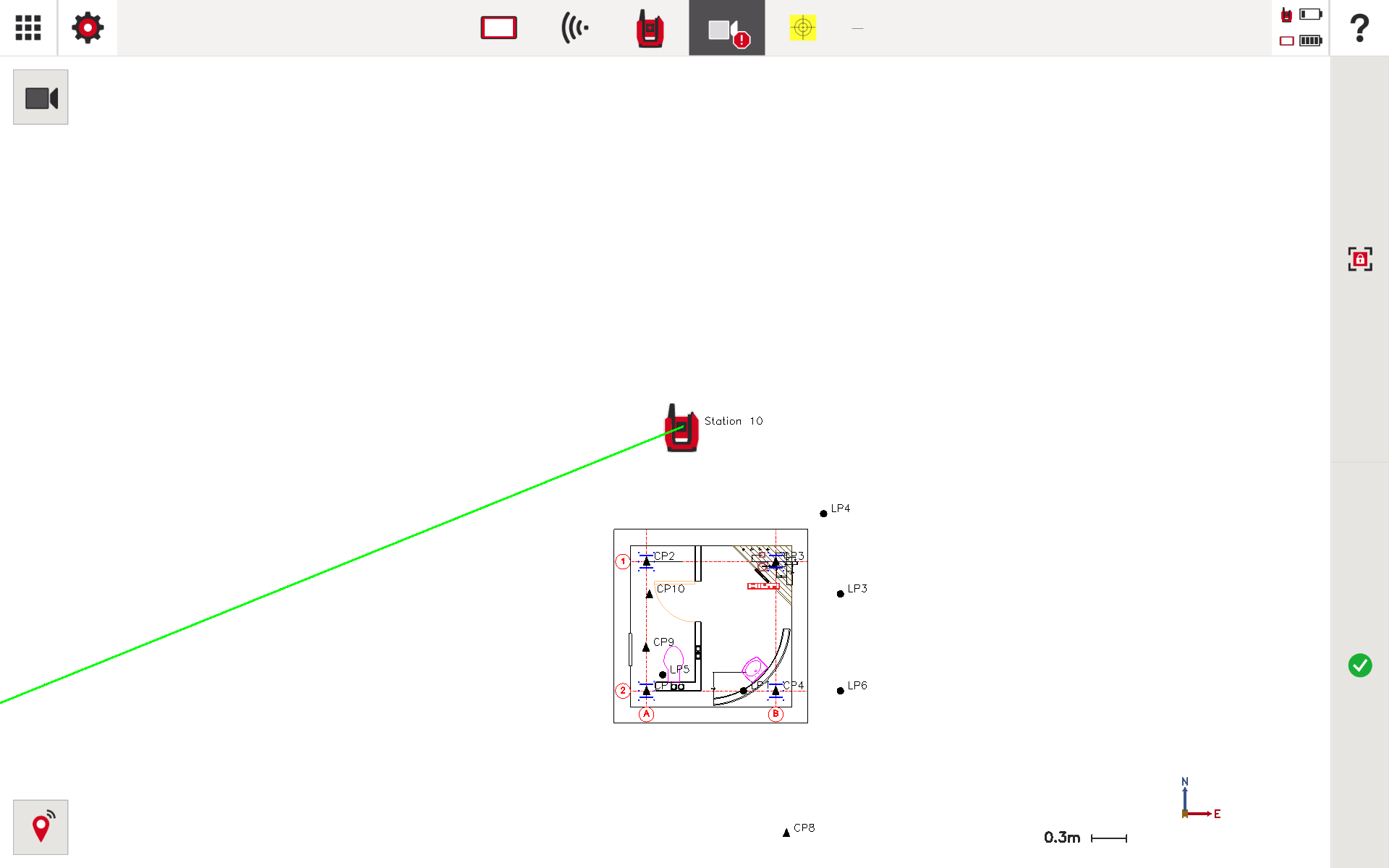

Während der Kameransicht öffnet ein Klick auf das Karten-Symbol oben links die CAD-Ansicht der Zeichnung

Ein Klick auf das Kamera-Symbol oben links bringt dann die Kameransicht zurück

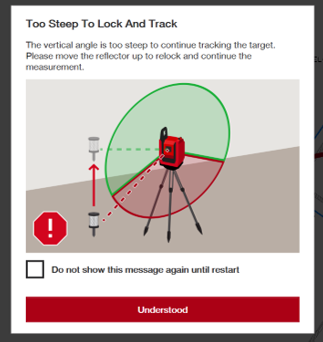

Wenn GPS aktiviert ist, erlaubt dieses "Find me"-Symbol unten links dem PLT, das Tablet innerhalb des erlaubten Winkels zu suchen, weitere Informationen finden Sie in diesem Artikel

Kameransicht im PLT 400 Demo

Die Kameransicht des PLT 400 baut auf der Funktionalität des PLT 300 auf und fügt Kamerakonfiguration und Überlagerungsanpassungen hinzu, um komplexere Inspektions-, Ausrichtungs- und Führungsszenarien zu unterstützen

Wichtige Bedienelemente (PLT 400)

Live-Kamerabild wird vollbildig angezeigt, mit einem Zoom-Schieberegler auf der rechten Seite zur Vergrößerung

Das Symbol oben am Zoom-Schieberegler zoomt die Kamera heran, um das Ziel zu zentrieren und klar sichtbar zu machen

Das Symbol unten am Zoom-Schieberegler zoomt die Kameransicht heraus

Oben auf dem Bildschirm können Sie den Prisma- oder Zieltyp sowie bei Bedarf die Laser-Messung auswählen

Das zentrale Fadenkreuz zeigt den aktuellen Zielpunkt an, mit einem Verschiebe- oder Schwenk-Indikator, der eine Richtungsanpassung anzeigt, wenn Smart Target aktiviert ist. Siehe diesen Artikel, um zu erfahren, wo die Smart Target-Option aktiviert wird.

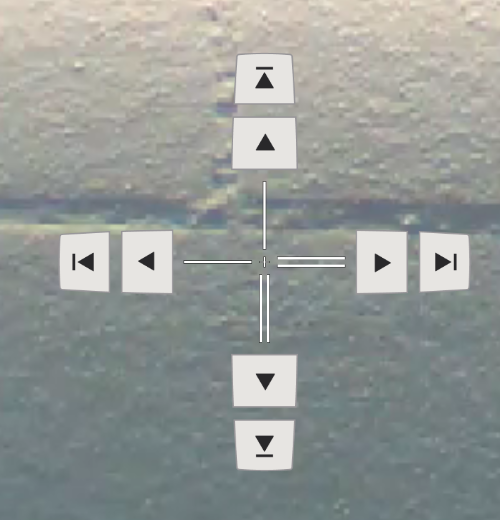

Das Symbol unten links ändert die Bewegungsart des Fadenkreuzes und fügt Tasten für kleine Richtungsanpassungen hinzu

Dieses Symbol oben rechts sucht im Kamerabild nach einem Ziel und verriegelt auf ein Prisma oder Ziel

Grünes Häkchen unten rechts bestätigt die ausgewählte Kameraposition des PLT

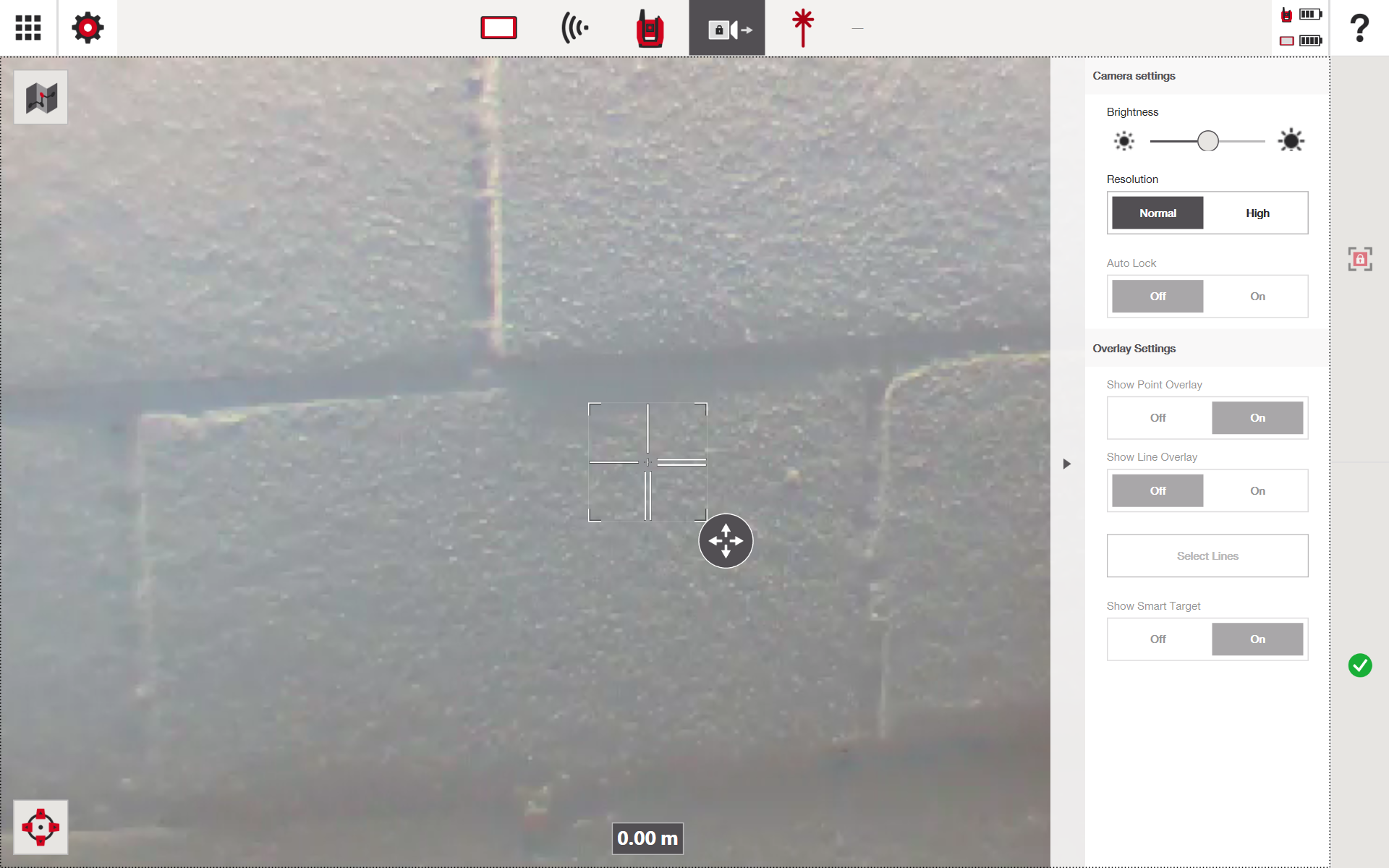

Die Kameransicht des PLT 400 enthält ein dediziertes Kamerakonfigurationspanel auf der rechten Bildschirmseite.

Der Helligkeitsregler passt die Kameraexposition an und macht das Bild heller oder dunkler

Die Einstellung der Auflösung verbessert die Qualität des Live-Kamerafeeds, wenn sie auf Hoch gesetzt ist

Die automatische Verriegelung kann auf der rechten Seite ein- oder ausgeschaltet werden

Für die Überlagerungseinstellungen im Tab auf der rechten Seite verweisen wir auf diesen Artikel zu Bildschirm- und Ansichtseinstellungen
Der Zoom-Level wird unten auf dem Bildschirm angezeigt

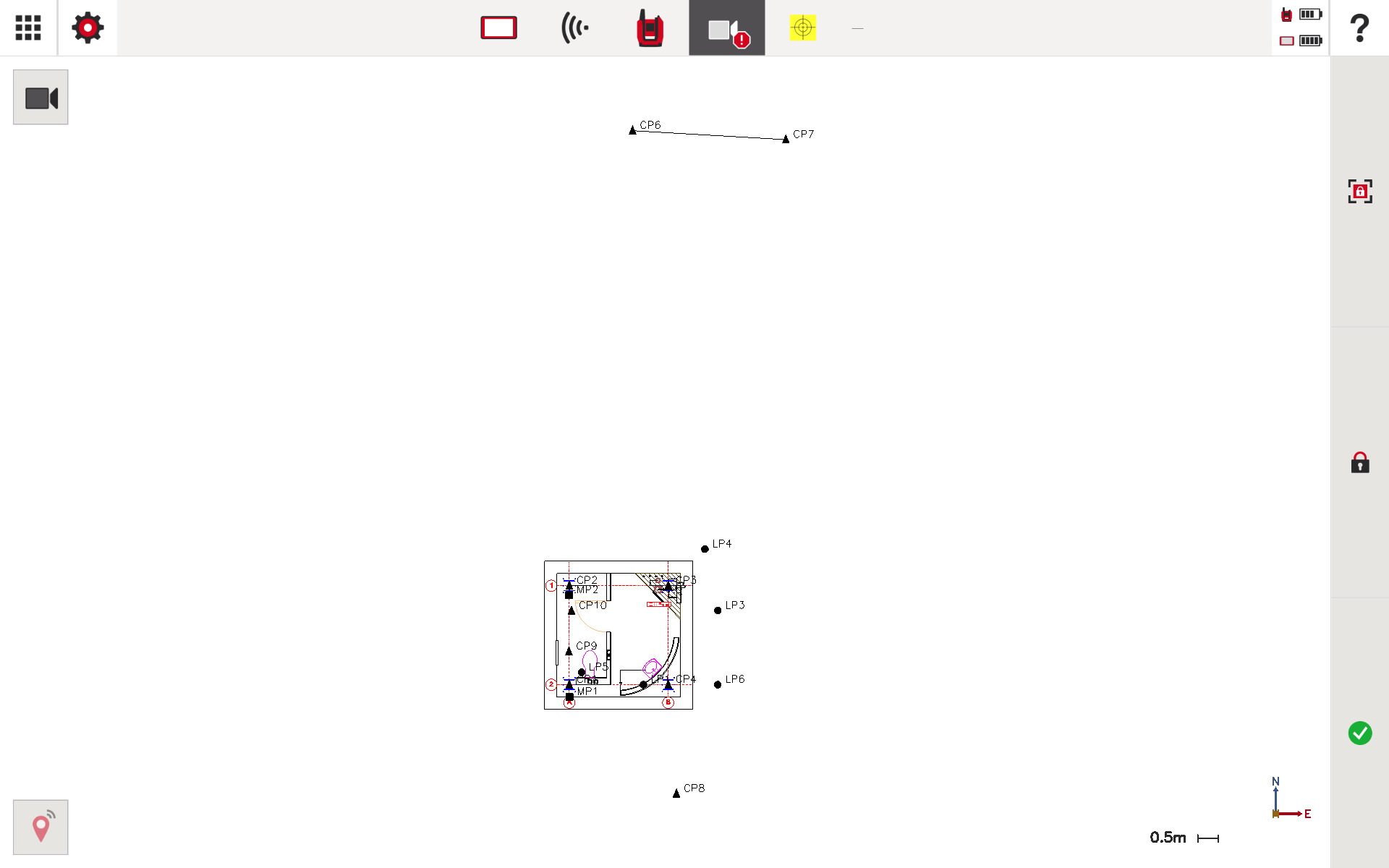

Während der Kameransicht klicken Sie auf das Karten-Symbol oben links, um zur CAD-Ansicht der Zeichnung zu wechseln
In den CAD-Ansichtseinstellungen klicken Sie auf das Kamera-Symbol oben links, um zur Kameransicht zurückzukehren

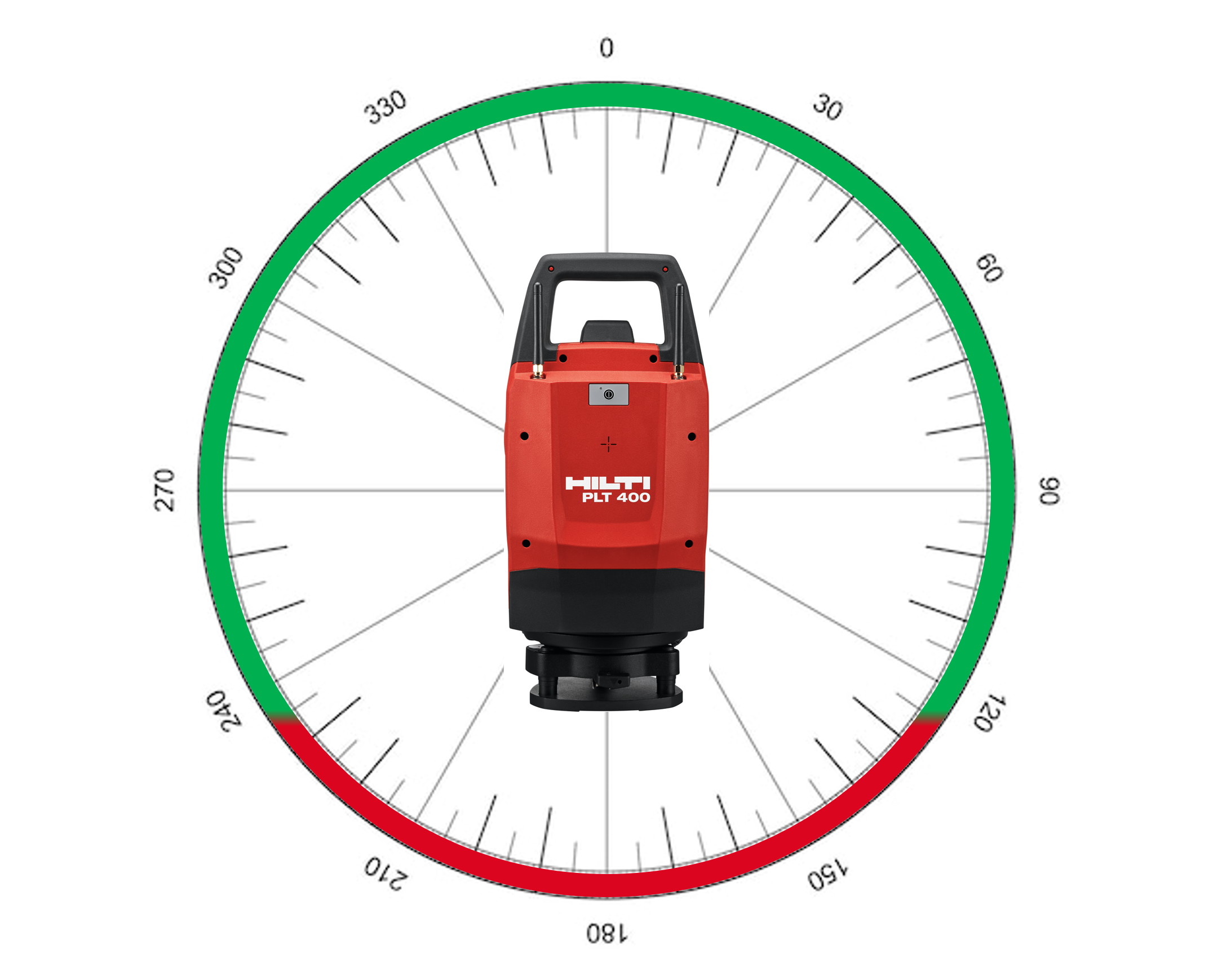

Wenn GPS aktiviert ist, erlaubt dieses "Find me"-Symbol unten links dem PLT, das Tablet innerhalb des erlaubten Winkels zu suchen, weitere Informationen finden Sie in diesem Artikel

Zusätzliche Funktionen des PLT 400

Der PLT 400 ermöglicht es, die Kameransicht geöffnet zu haben, während er auf Ziele verriegelt

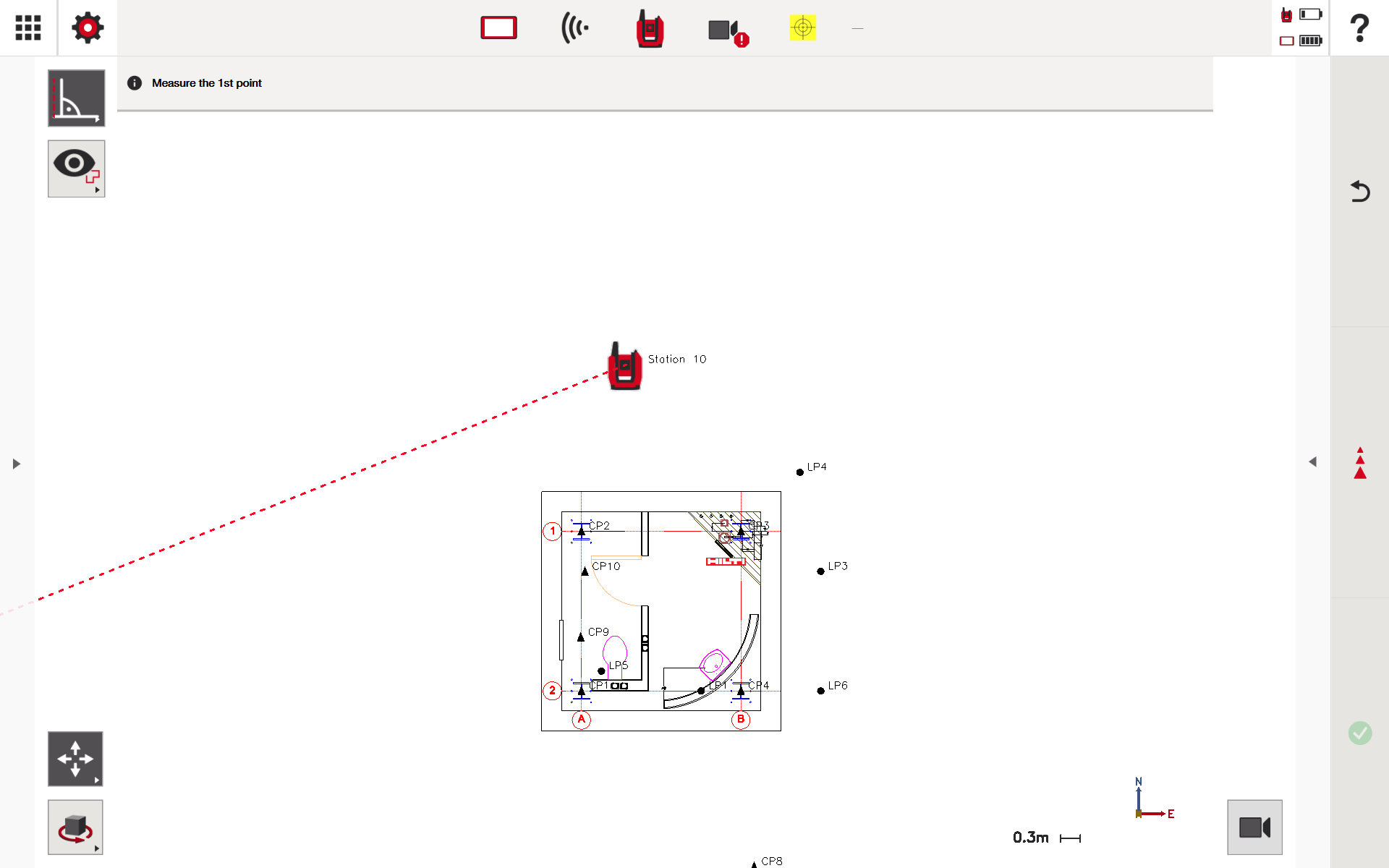

Wenn in der CAD-Ansicht eine Anwendung ausgewählt ist, erscheint unten rechts ein Kamera-Symbol. Ein Klick darauf öffnet eine kleinere Kameransicht in derselben Ecke

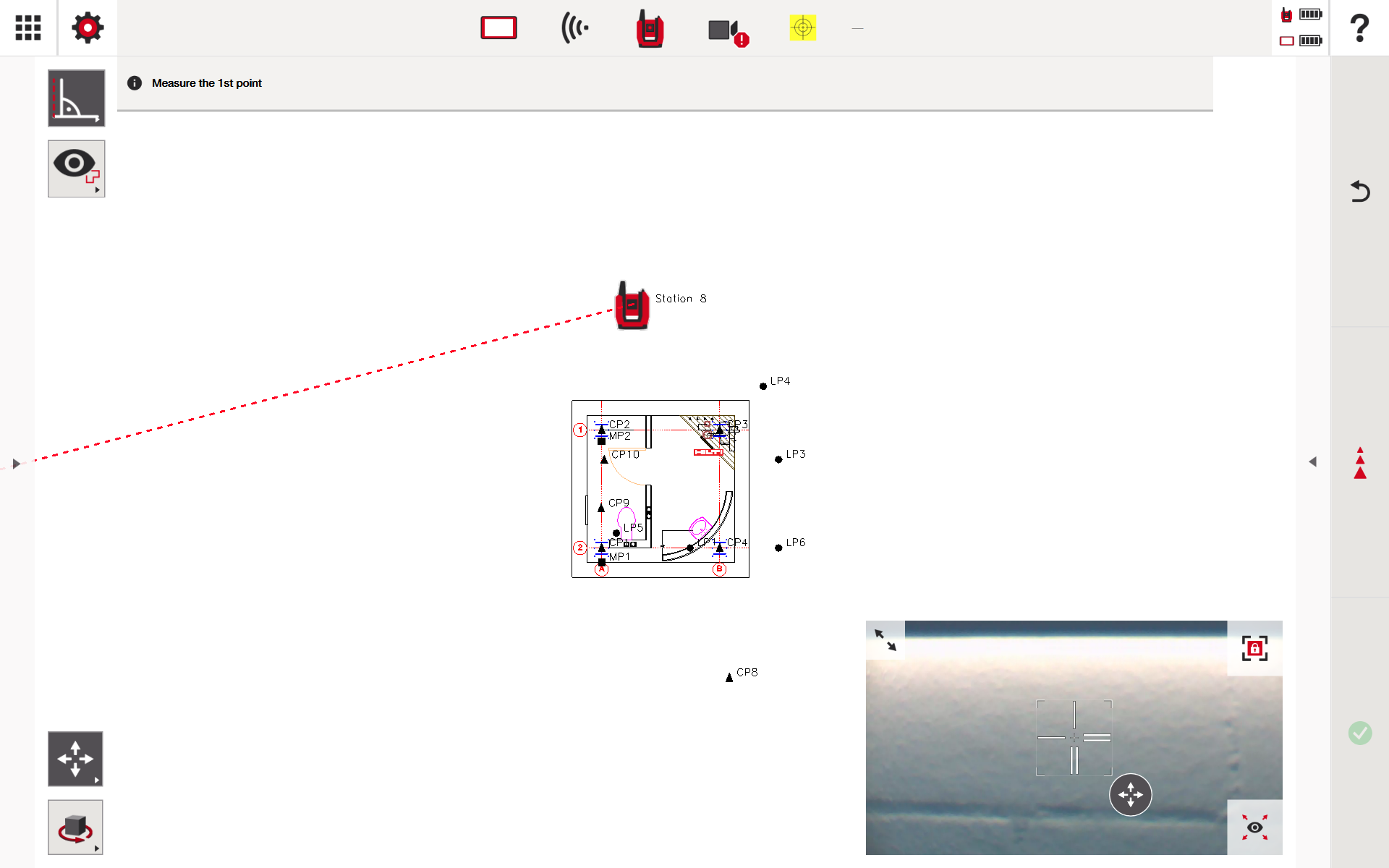

Kleinere Kameransicht wird unten rechts auf dem Bildschirm angezeigt

Ein Klick auf diese Pfeile in der kleinen Kameransicht klappt die Kameransicht ein

Dieses Symbol oben rechts sucht im Kamerabild nach einem Ziel und verriegelt auf ein Prisma oder Ziel

Dieses Symbol unten rechts in der Kameransicht zoomt heraus und sucht nach möglichen Zielen

Typischer Arbeitsablauf (PLT 300 & PLT 400)

  1. Öffnen Sie die Kameransicht
  2. Wählen Sie den Prisma-Zieltyp oder Laser aus
  3. Positionieren Sie den PLT 300 so, dass das Prisma oder Ziel in der Kameransicht sichtbar ist
  4. Richten Sie das Ziel mit dem zentralen Fadenkreuz aus
  5. Passen Sie bei Bedarf den Zoom für bessere Sichtbarkeit an
  6. Klicken Sie auf das Schloss-Symbol oben rechts auf dem Bildschirm
  7. Warten Sie, bis das Gerät auf das Prisma oder Ziel verriegelt ist, dies wird durch ein Kamera-Symbol mit Schloss-Symbol angezeigt

Beste Vorgehensweisen (PLT 300 & PLT 400)

  • Reinigen Sie regelmäßig die Kameralinse für optimale Bildqualität
  • Passen Sie Helligkeit und Auflösung beim PLT 400 an die Lichtverhältnisse an
  • Verwenden Sie Überlagerungen beim PLT 400 nur bei Bedarf, um visuelle Unordnung zu vermeiden
  • Bestätigen Sie die Ausrichtung sorgfältig, bevor Sie fortfahren, insbesondere wenn hohe Präzision erforderlich ist
