¿Cómo solucionar problemas de estacionamiento y control inexactos?

Verifique que la herramienta esté calibrada correctamente

Si está realizando alguna medición con una estación total, es importante asegurarse primero de que la estación total esté configurada correctamente para leer las mediciones con precisión.

Por favor, realice las siguientes comprobaciones para asegurarse de que su estación total esté preparada para leer las mediciones con precisión:

1. Configure el PPM correcto y aclimate a las condiciones climáticas (consulte este artículo)
2. Verifique que su poste de prisma (si se utiliza) esté realmente plomado y nivelado
3. Asegúrese de que la estación total esté estable y segura (consulte este artículo)

4. Realice una calibración de campo de la herramienta (consulte este artículo)



Si ha verificado que estas tres cosas están completas, su herramienta está en buenas condiciones para leer las mediciones con precisión.

Verifique los datos de medición de su archivo digital (COGO)

No poder estacionar la estación total con precisión es frustrante, especialmente cuando no sabe qué está fallando. La mayoría de las veces, las inexactitudes de los puntos de control tienen que ver con los datos que se importan al tablet en lugar de los puntos de control en el campo en sí. Por lo tanto, siempre es buena práctica verificar la configuración de sus datos digitales antes de pasar a otros métodos de solución de problemas.

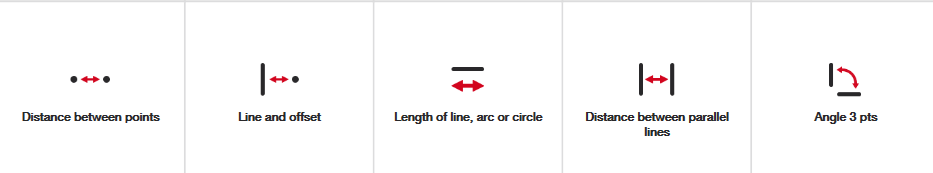

Cualquiera de las siguientes funciones en el tablet puede ayudar a aclarar las dimensiones de los puntos de control que sus datos, tal como se importaron, están solicitando:

1. Distancia entre puntos
2. Línea y desplazamiento
3. Longitud de línea, arco o círculo
4. Distancia entre líneas paralelas
5. Ángulo de 3 puntos

Siéntase libre de usar cualquiera de estas funciones de medición de datos para verificar los datos dentro de su archivo en el tablet. Si las mediciones parecen incorrectas digitalmente, ciertamente estarán incorrectas en el campo.

Si nota que aquí es donde probablemente provienen sus errores, intente reimportar sus datos (ya que pueden haberse importado con unidades incorrectas) o discuta con un topógrafo, contratista general, diseñador o alguien a cargo de su control para analizar por qué el archivo digital no se está leyendo correctamente.

Verifique las mediciones en campo con aplicaciones básicas de HCL

Si el archivo digital parece leerse correctamente en el tablet, pero aún no puede estacionar con los puntos de control que le han dado, es probable que los puntos de control en el campo sean incorrectos o no estén colocados correctamente según lo que espera el archivo digital.

Hay dos formas principales de usar la estación total para verificar la precisión de los puntos de control sin tener que estacionar oficialmente la herramienta con puntos de control. Simplemente puede encender la herramienta y comenzar a verificar diversas mediciones.

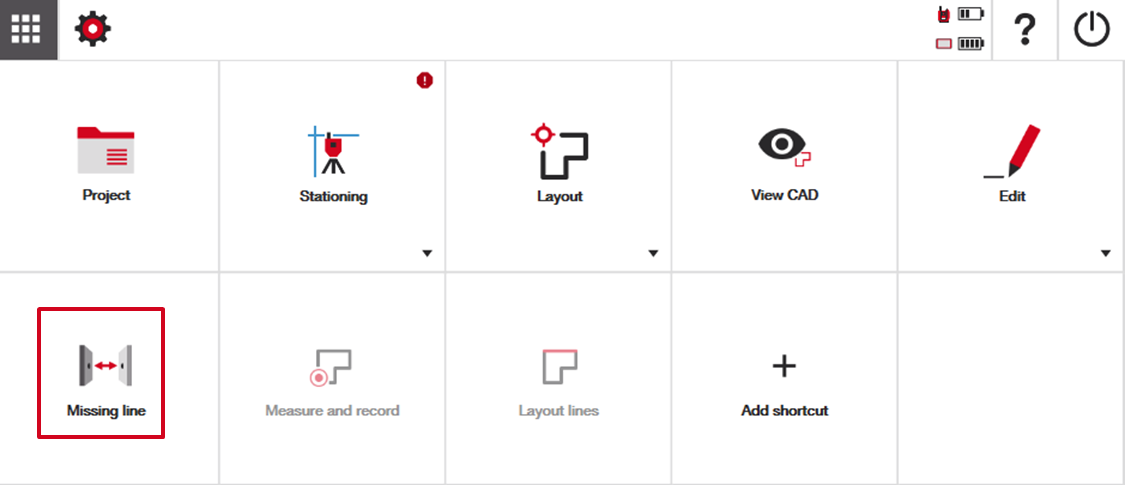

Método básico 1: aplicación Missing Line

La aplicación "missing line" es una cinta métrica glorificada que puede leer no solo distancias horizontales, sino también pendiente, altura y ángulos entre dos puntos.

Después de haber verificado la distancia (y/o ángulos) que se supone deben existir entre sus puntos de control, simplemente abra "missing line" y comience a medir entre los puntos. Mientras mide, verifique que los datos que "missing line" le está dando coincidan con lo que su archivo digital dice que debería haber. Si no coincide, discuta sus hallazgos con el topógrafo, el contratista general o quizás el diseñador.

Método básico 2: Use Estacionamiento Libre para ver un "As Built" de su control en campo

Puede ser muy útil crear un nuevo proyecto y usar la aplicación de "free stationing" para comenzar a medir y registrar puntos en un espacio abierto. Le permite visualizar los puntos de control existentes en campo con los que ha trabajado y le permite desarrollar un informe, por así decirlo, que puede mostrar a las partes interesadas. Este proceso ayudará a identificar cualquier problema con los puntos de control entre el diseño digital y lo que se proporciona en el campo.

Cree un nuevo proyecto en el tablet y vaya a "free stationing" para estacionar arbitrariamente la herramienta en su área.

Luego, abra la aplicación measure and record para comenzar a medir en los diversos puntos de control (o cualquier cosa pertinente) en su área de trabajo. Luego puede usar las funciones de medición de datos en el tablet mencionadas anteriormente para verificar las mediciones y ángulos entre sus puntos, y luego compararlos con lo que tiene en el archivo digital.

Intente estacionar la herramienta solo con puntos de control que sean precisos

A veces, puede estar en una situación donde está seguro de que algunos puntos de control son correctos, pero no está seguro de otros. Puede verificar rápidamente la precisión de los puntos de control en comparación con los que son precisos.

Estacione la herramienta solo usando los puntos de control en los que confía que son precisos

Para este paso de solución de problemas, comience estacionando la herramienta solo con sus puntos de control precisos, o con aquellos en los que confía. Luego, use la aplicación measure and record para trazar los otros puntos de control en su sitio de trabajo. Será muy obvio cuánto se desvían del diseño original de los puntos de control en el plano. Simplemente compare el punto medido con el punto diseñado que ve en su pantalla y comparta la información con su equipo.

Forzar un estacionamiento preciso dibujando manualmente puntos de control precisos

Este paso de solución de problemas probablemente solo funcionará si puede encontrar líneas en el archivo digital que también se puedan encontrar en el campo. Si es posible, puede usar las aplicaciones de dibujo en el tablet para crear puntos de control temporales dentro de su archivo CAD. Típicamente, esto sería un punto de control en las líneas de control que se intersectan y que existen tanto en el archivo digital como en el campo. Luego, simplemente dibuje un segundo punto de control a cierta distancia de ese punto, pero asegúrese de que siga la línea visible tanto en el archivo CAD como en el campo.

Ahora, puede realizar temporalmente un estacionamiento para hacer algunas comprobaciones de solución de problemas de sus puntos de control. Solo asegúrese de que lo que dibujó en su tablet también esté dibujado en el campo (usar la aplicación missing line suele ser útil). Estacione la herramienta en esta configuración "improvisada", y haga algunas aplicaciones generales de measure and record para ver si el informe as-built que construye arroja luz sobre cuál puede ser el problema.

Como mínimo, esto proporcionará una visión básica de las condiciones as-built en el campo en comparación con el archivo digital para comenzar a solucionar problemas en la configuración de sus puntos de control.

¿Cómo puedo asegurarme de mantener la precisión una vez que he encontrado el control correcto?

La mejor manera de mantener la precisión es configurar varios puntos de "backsight" alrededor de su sitio de trabajo después de haber estacionado la herramienta con precisión. Estos puntos de backsight pueden usarse como controles temporales de precisión durante su jornada laboral.

Una vez que haya completado un estacionamiento preciso, ingrese a measure and record para medir un nuevo punto medido en una ubicación de su elección. Este punto será su punto de backsight, o punto de referencia, durante toda la jornada laboral. Después de realizar el trazado durante un cierto período de tiempo (quizás 1 hora), simplemente gire su herramienta hacia este punto de backsight y observe si está experimentando desviaciones significativas.

Cuando estacione al día siguiente, vuelva a girar hacia el punto de backsight para ver si hay desviaciones significativas respecto al estacionamiento anterior.

Al tener esta buena práctica, siempre puede verificar si está manteniendo la precisión en su trazado día tras día, y puede remediar la situación de manera oportuna al notar los problemas antes que después.
