¿Qué representa el círculo verde de distribución en las aplicaciones de replanteo y medición?

El círculo verde de distribución es una guía de tolerancia

Al realizar el estacionamiento de puntos de control o líneas de control, la estación total verificará primero qué tan precisos son los puntos o las líneas de control medidos con respecto al diseño digital. Si hay errores de medición, sin importar qué tan pequeños sean, la herramienta calculará el nivel de precisión con el que puede realizar aplicaciones al usar las mediciones de los puntos de control.

El círculo verde que aparece después de realizar el estacionamiento con puntos de control o líneas de control representa el área de trabajo que será coherente con la tolerancia que hayas establecido. Si has establecido 4 mm en la configuración de distribución 2D (lo que significa que no deseas que haya una diferencia superior a 4 mm entre tus mediciones), el software solo coloreará de verde el área en la que puede guiarte con confianza hasta ese nivel de precisión.

Esto significa que fuera de este rango, es poco probable que se logre la precisión deseada. Por el contrario, si te encuentras dentro del área delimitada por el círculo verde, puedes esperar razonablemente alcanzar esta precisión.

Este círculo verde también puede superponerse en otras aplicaciones, particularmente en Distribución de puntos, Distribución de líneas y Medir y registrar. Es una referencia práctica para garantizar una precisión óptima.

Ten en cuenta lo siguiente: esta estimación de precisión no considera otros factores que pueden afectar la precisión, como la nivelación de la varilla del prisma, errores al marcar el terreno o cualquier otro paso de tu procedimiento que pueda introducir errores.

Cómo activar el círculo

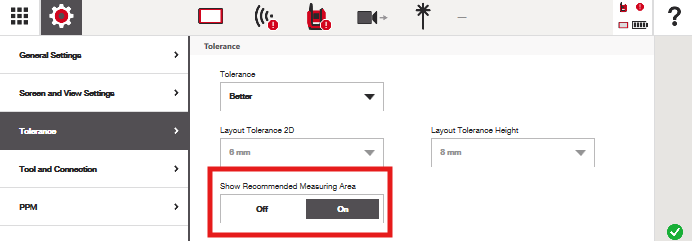

Para ver el círculo verde (o el área de medición recomendada) durante el estacionamiento, actívalo en la configuración de tolerancia:

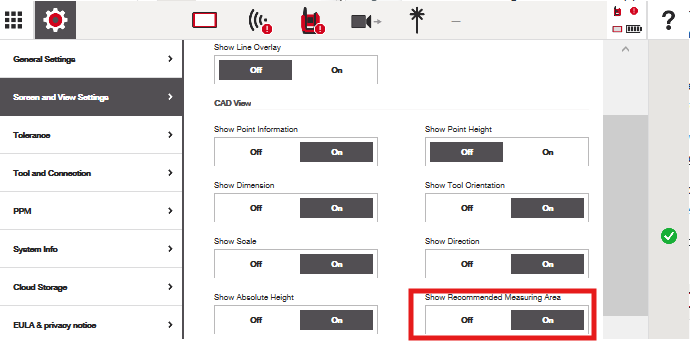

Para ver el círculo verde dentro de otras aplicaciones de medición, actívalo en la configuración de pantalla y vista, en Vista CAD:

Ejemplos de cómo ayuda el círculo de distribución:

Identifica fácilmente configuraciones de estacionamiento incorrectas:

Observa el siguiente ejemplo. El software me ayuda a comprender que mi configuración de estacionamiento probablemente no sea óptima:

He medido 2 puntos de control. Puedes ver en la esquina inferior derecha de la pantalla que mi "tolerancia de distribución" es de 10 mm. Al usar solo dos puntos de control y según la precisión de mis mediciones, el software me advierte que la estación total solo podrá guiarme con una precisión de 10 mm en el área pequeña indicada por el círculo. Es probable que cualquier punto fuera de esa área sea impreciso.

¿Debería usar este estacionamiento? Probablemente no. Debería buscar una mejor configuración de puntos de control.

Ahora observa qué sucede cuando aumento mi tolerancia a una precisión de 4 mm:

El software no podrá mostrarme un círculo de distribución, lo que sugiere que la configuración de puntos de control que tengo es demasiado deficiente para realizar la distribución con una precisión de 4 mm.

Observa fácilmente cómo tus puntos de control influyen en tu potencial de precisión:

Ahora, manteniendo el ejemplo anterior, veamos qué sucede con el círculo de distribución a medida que agregamos más puntos de control. Mantendré la configuración de tolerancia en 4 mm para la distribución 2D:

A continuación, puedes ver que ahora he medido 8 puntos de control diferentes alrededor de mi lugar de trabajo y, finalmente, se me proporcionó un círculo de distribución que sugiere dónde se pueden mantener mis requisitos de precisión de 4 mm.

Este es el aspecto del círculo de distribución si quiero mantener una precisión de 6 mm:

¿Cómo puedes optimizar el círculo de distribución?

Además de asegurarte de trabajar con puntos de control precisos, el software ofrece algunas herramientas útiles para optimizar el círculo de distribución tanto como sea posible.

Una vez que hayas medido los puntos de control, ve a la pestaña "Mediciones" en la esquina superior derecha. Allí se mostrará cada punto de control que hayas medido, así como los valores de desviación entre ellos. En términos simples, esos valores de desviación reflejan cuánto tuvo que ajustar la herramienta la ubicación medida de ese punto de control para que "encajara" con el diseño digital.

De forma predeterminada, el software utiliza todos los puntos de control que midas para calcular el círculo de distribución con el que pretendes trabajar. Sin embargo, puedes eliminar puntos de control manualmente o hacer que el software determine automáticamente cuáles probablemente sean imprecisos y perjudiquen tu precisión potencial para la medición y la distribución.

Por ejemplo, hagamos clic en "Sugerir la mejor selección" en la lista anterior para comprobar si el software puede eliminar algunos puntos de control medidos incorrectamente del cálculo del estacionamiento:

Lo que ves es que el software pudo encontrar puntos de control que te permitirían realizar la distribución con la mayor precisión posible, dados los puntos de control que proporcionaste. Con una precisión de distribución de 4 mm, puedo realizar la distribución con confianza en toda el área de mi lugar de trabajo.

¿Cómo afecta mi configuración de tolerancia de distribución a mi precisión al realizar la distribución?

La estación total siempre te guiará para lograr la mayor precisión posible, independientemente de la configuración de tolerancia que tengas en la herramienta. La configuración de tolerancia tiene dos funciones básicas:

1. Hacer que las aplicaciones se vuelvan verdes o rojas durante el trabajo para ofrecerte una indicación visual de las mediciones que están dentro o fuera de la tolerancia establecida.

   • Por ejemplo, con una tolerancia de 6 mm durante la distribución, las retículas de tu ubicación solo se volverán verdes cuando estés a menos de 6 mm de tu punto, como se muestra en la siguiente captura de pantalla.

2. Mostrar áreas de trabajo realistas que te mantendrán dentro de tu tolerancia durante el proceso de estacionamiento (como se explica en este artículo).

Independientemente de tu tolerancia, la herramienta siempre te guiará hacia lo que se calcula como una ubicación "0" para tus puntos, en relación con el estacionamiento que hayas realizado con la herramienta. Sin embargo, que la posición calculada de estos puntos sea incorrecta depende simplemente del cuidado que tenga el usuario final al estacionar la herramienta con precisión y mantenerla precisa durante la jornada laboral.

Para obtener más ayuda sobre temas relacionados con la precisión, consulta este artículo.
