Estacionamiento Sobre Punto de Control - Cómo Hacerlo

Propósito del Estacionamiento "Sobre Punto de Control"

El estacionamiento "sobre punto de control" permite al usuario final indicarle a la unidad principal dónde se encuentra esta sin necesidad de medir puntos de control para "calcular" la ubicación de coordenadas. El usuario simplemente configura la unidad directamente sobre la coordenada del punto de control. Este suele ser un método muy preciso de estacionamiento, pero el usuario final debe estar muy seguro de que el punto de control que usa para estacionar también es preciso.

Luego, el usuario final puede simplemente medir un segundo punto (o un ángulo hacia ese punto) para orientar el ángulo de la herramienta en el sitio de trabajo.

Para entender cómo funciona esto, vea a continuación:

Para que una estación total (o herramienta de replanteo) sepa dónde está ubicada en un diseño digital, necesita tres cosas: una coordenada, una orientación y, si trabaja con alturas, un valor de altura. Vea más sobre cada uno a continuación:

1. Una ubicación de coordenada dentro del diseño:
   • Todos los archivos CAD o de puntos tienen un sistema de coordenadas, y la estación total necesitará saber en qué ubicación de coordenada se encuentra en referencia al archivo con el que está trabajando.
2. Una orientación o, ángulo:
   • Una vez que sabe en qué coordenada está ubicada, necesita saber hacia dónde está mirando.
   • Por ejemplo, imagina que estás con los ojos vendados en una sala y te dicen que camines hacia la cocina. Aunque sabes en qué habitación estás, no sabrías hacia dónde comenzar a caminar a menos que supieras la dirección de la cocina. De igual forma, la estación total está "con los ojos vendados" hasta que sabe hacia dónde está mirando en el sitio de trabajo.
3. Una altura (opcional):
   • Si se requieren valores de altura, no solo necesita saber dónde está y hacia dónde está mirando, sino qué tan alto está su telescopio sobre el valor de altura de su coordenada.

¿Qué estaciones totales pueden realizar este tipo de estacionamiento?

Para Hilti, solo el POS 150 y el POS 180 pueden realizar este tipo de estacionamiento. Requiere un láser plomada para apuntar con precisión hacia abajo debajo de la herramienta hasta el punto de control debajo, lo cual las herramientas POS pueden hacer.

El PLT 300 y el PLT 400 necesitarán usar otro método, como el Estacionamiento con Puntos de Control o Líneas de Control.

Cómo Hacer Paso 1: Abrir el Estacionamiento "Sobre Punto de Control"

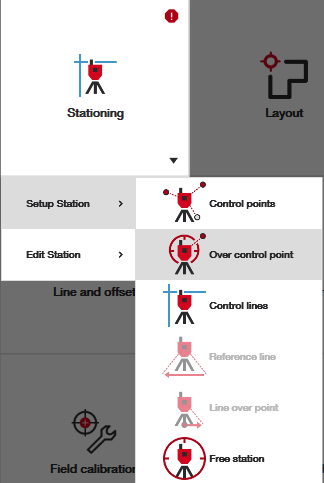

Seleccione la opción de estacionamiento desde la pantalla principal. Nota: necesitará un proyecto que ya tenga puntos de control importados.

Cómo Hacer Paso 2: Seleccione el Punto de Control donde está ubicada su Estación Total

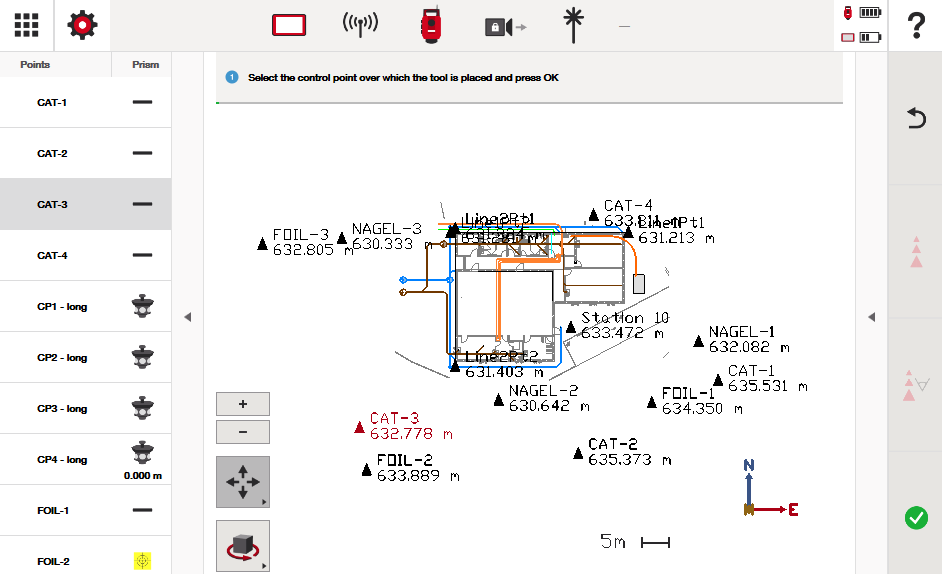

Use la lista de puntos en el lado izquierdo, o seleccione el punto desde la vista CAD y presione la marca de verificación verde para indicar la ubicación de su estación total. En el ejemplo a continuación, la estación total está ubicada en el punto CAT-3. Presione la marca de verificación verde para confirmar que ha seleccionado la coordenada correcta.

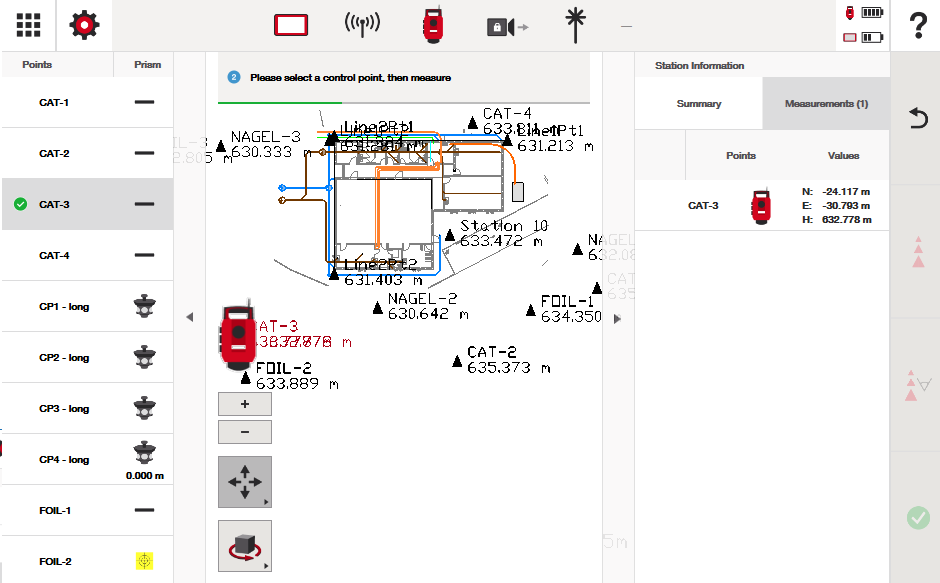

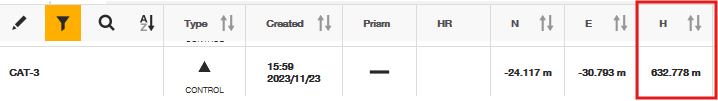

Observe que las coordenadas de la estación total son idénticas a las coordenadas de CAT-3 (mi punto seleccionado) de la lista de puntos:

Cómo Hacer Paso 3: Establezca su Ángulo u Orientación

Toque el otro punto de control que está midiendo y mida. Notará en el lado derecho de la pantalla que tiene la opción de medir solo el ángulo del punto de control (indicando que simplemente está configurando la orientación de la estación total), o puede medir para confirmar también la distancia del punto de control que está midiendo. A continuación se explorarán y explicarán ambas opciones:

Medición basada solo en un ángulo:

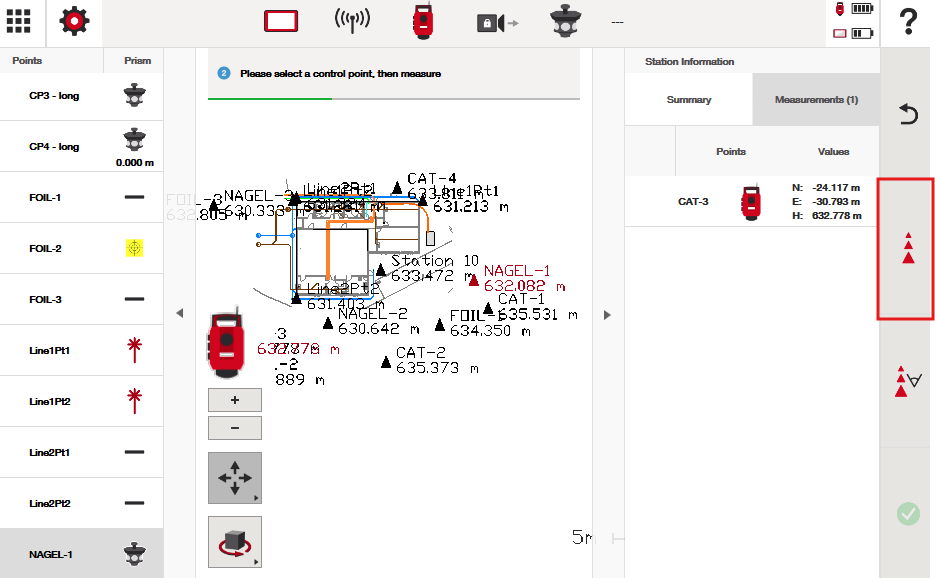

En la captura de pantalla a continuación, puede ver que "NAGEL-1" es el punto seleccionado como punto de orientación para este proceso de estacionamiento. Es el punto que pretendo medir. También puede ver que el botón "medir ángulo" está resaltado en rojo.

Si uso este botón, estoy indicando a la estación total que simplemente estoy orientando la herramienta en el sitio de trabajo basado en el ángulo que mira cuando mide "NAGEL-1". No estoy necesariamente verificando información de distancia desde mi punto estacionado hasta "NAGEL-1".

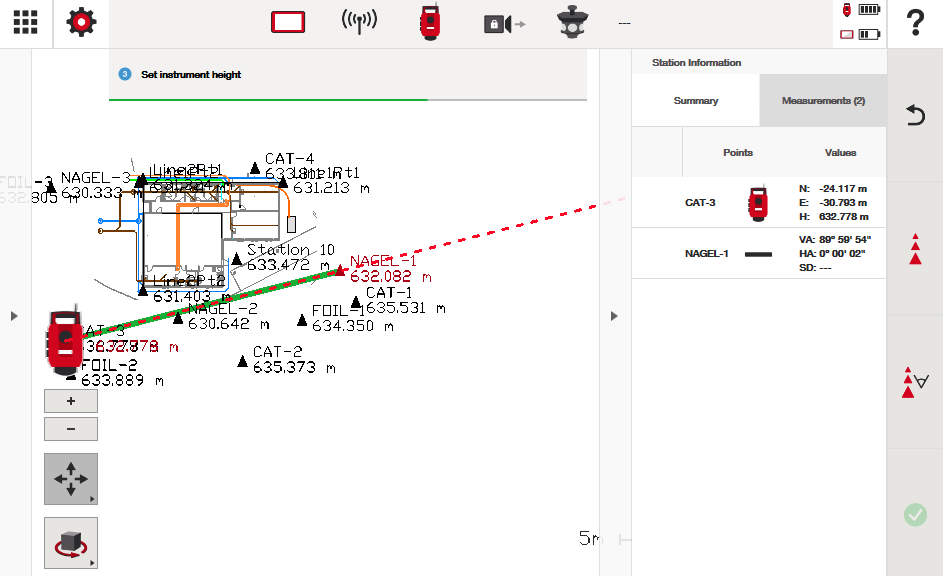

Después de hacer clic en el botón "medir ángulo", puede ver que la estación total ahora tiene su orientación. No hay datos de desviación, ya que la estación total simplemente asume que la información que le ha dado es precisa: el punto en el que está es correcto, y el ángulo que está mirando es correcto.

Ahora, desde aquí, simplemente indicaría la altura del instrumento, que revisaremos a continuación.

¿Por qué usar la opción de ángulo en lugar de la opción para medir ángulo y distancia juntos?

Desde un punto de vista práctico, los sitios de trabajo a menudo tienen tanto líneas de control como puntos de control. Medir solo un ángulo le permite colocar la herramienta sobre un punto de control, por ejemplo, que cae directamente sobre una línea de control. Dado que la línea es visible, puede orientar su estación total para que mire directamente hacia la línea de control. Luego, puede seleccionar cualquier punto de control que también se encuentre a lo largo de esa línea en esa dirección y medir. Esto es especialmente útil si los puntos de control en su lista de puntos a lo largo de esa línea de control están ocultos por las condiciones del sitio, pero la línea es visible.

Mientras el punto de control y el ángulo de orientación sean precisos, la estación total también podrá realizar aplicaciones de replanteo y medición con precisión. Depende del usuario final tomar las precauciones necesarias y realizar las verificaciones de solución de problemas necesarias para verificar la precisión de la configuración.

Medición basada en ángulo y distancia:

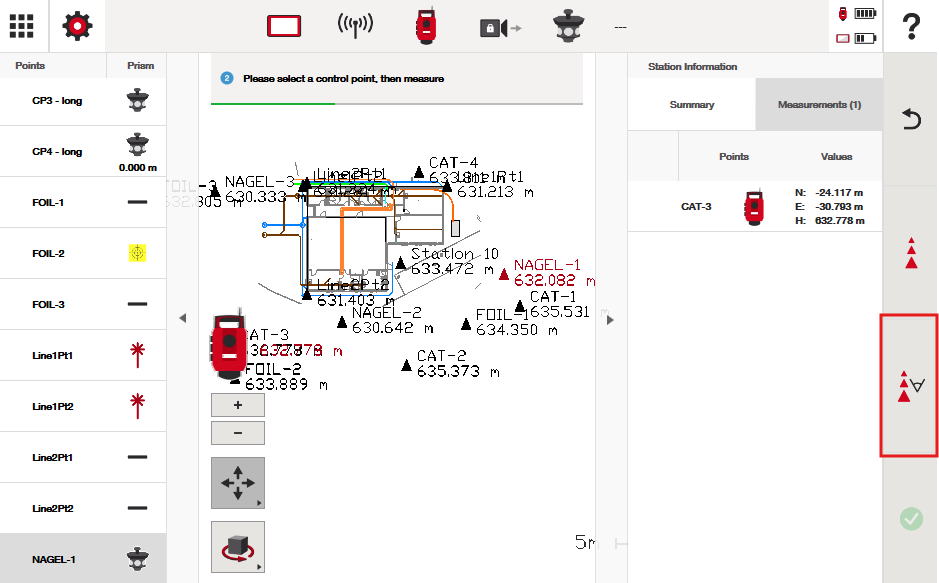

En la captura de pantalla a continuación, la opción para medir ángulo y distancia se elige nuevamente usando el punto "NAGEL-1" como ejemplo.

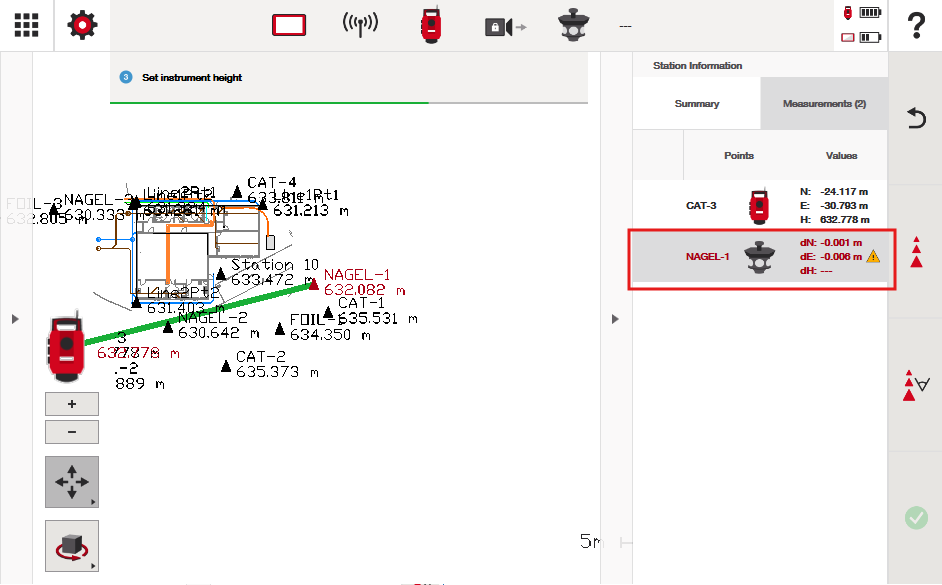

Observe que en la captura de pantalla a continuación, después de medir el punto de control de "orientación", el software me da datos de desviación que tomo en cuenta para verificar si mi situación de control es precisa. Como indica el ejemplo, el software me está diciendo que el punto que he medido está técnicamente 1 mm demasiado al norte del diseño CAD, y 6 mm demasiado al oeste en el diseño CAD.

Independientemente de esta desviación, si continúo con este estacionamiento, la estación total aún aceptará el ángulo de orientación que le di. Es común tener desviaciones, ya que las condiciones en campo rara vez son perfectas, pero depende del usuario final solucionar problemas e inspeccionar posibles errores antes de comenzar el replanteo.

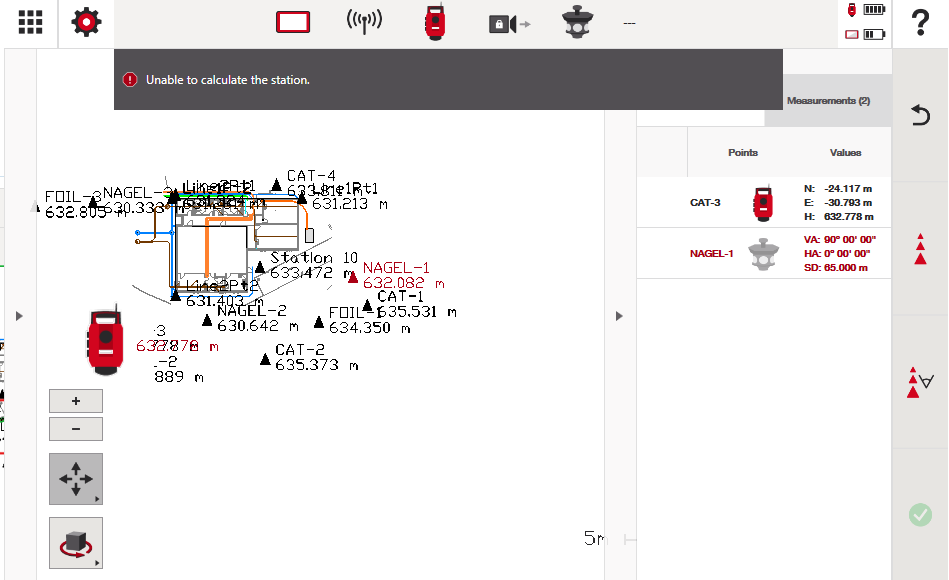

Tenga en cuenta que si el punto que mido está muy fuera de cualquier error práctico (en el caso a continuación, mi medición estuvo casi 1 m fuera de donde debería estar el punto), la estación total no le permitirá continuar. En cambio, muestra la orientación que tenía cuando midió el punto (VA/HA), y también la distancia absoluta que midió (SD) al punto. SD significa que toma en cuenta no solo la distancia horizontal, sino también la distancia inclinada de qué tan lejos estaba el punto cuando se midió.

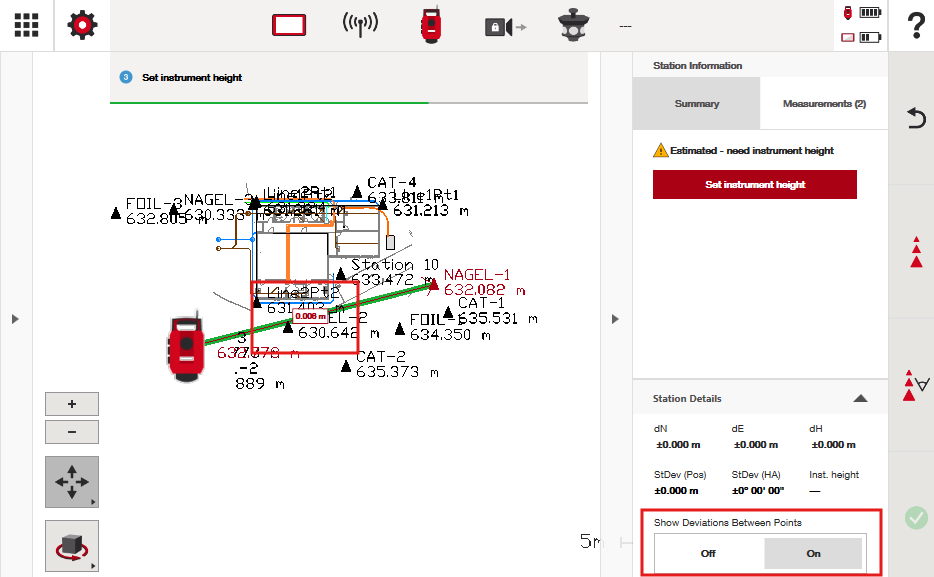

Otra función que puede usar para verificar sus desviaciones es comparando sus desviaciones medidas con las mediciones esperadas del diseño digital. En el ejemplo a continuación, medí 6 mm demasiado corto respecto a la distancia esperada del punto.

Cómo Hacer Paso 4: Establezca la Altura de su Herramienta

Recuerde, dado que está estacionando sobre un punto de control, la estación total asume que la altura de su coordenada también es la altura del punto de control sobre el que está estacionando. Durante el proceso de estacionamiento, configurará la estación y la altura del instrumento basándose en la coordenada de este punto.

Recuerde, si las alturas no son críticas para su replanteo, siempre puede desactivarlas en la configuración. Vea este artículo para información más profunda sobre cómo establecer una altura de estación.

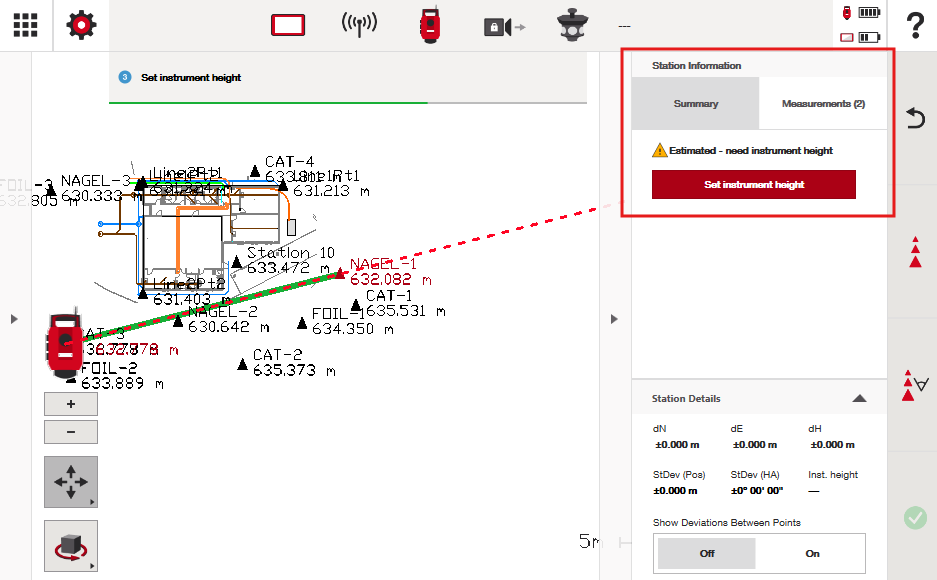

Para comenzar con las alturas en este proceso de estacionamiento, haga clic en "Establecer Altura del Instrumento".

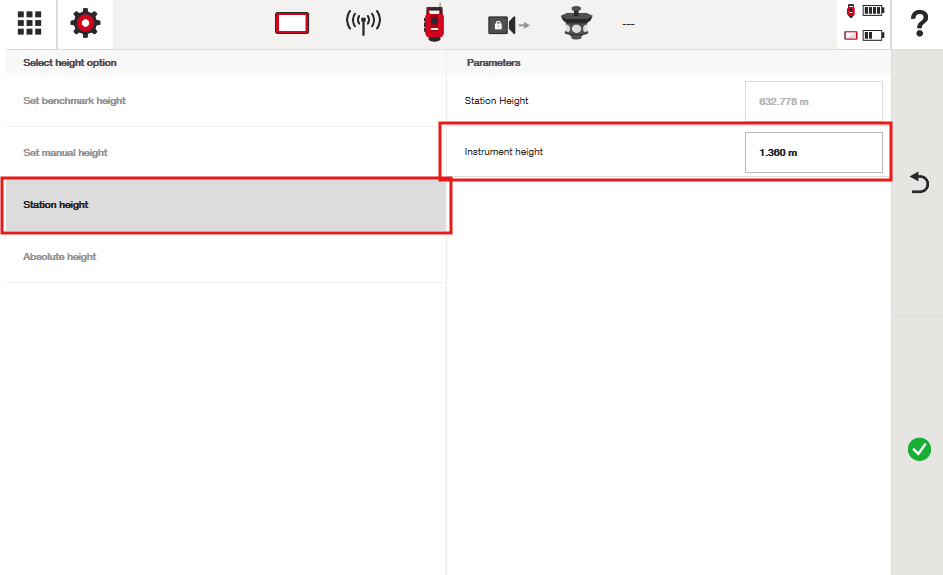

Luego, notará que automáticamente lo lleva a la pantalla de "Altura de la Estación" donde la única opción es establecer la "altura del instrumento". Esto es porque la estación total está asumiendo la altura del punto que usamos durante el estacionamiento (632.778m).

La altura del instrumento es simplemente la distancia desde el suelo donde se encuentra el punto en el que está hasta el centro del telescopio, que está indicado por una mira en su unidad principal. Es importante indicar esta distancia para que la estación total sepa qué tan alto está su telescopio sobre el punto de coordenada y así hacer mediciones de altura precisas mientras trabaja.

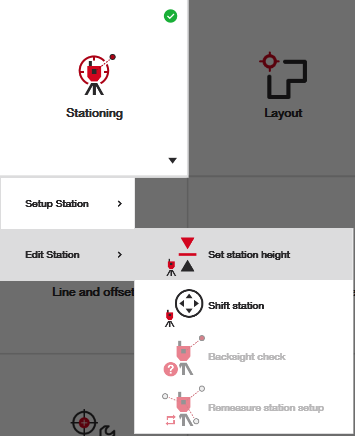

Siempre puede volver más tarde y editar la altura de la estación yendo a la pantalla principal. Las otras opciones de altura de referencia estarán disponibles cuando haga esto.
