¿Qué significa la información de "Detalles de la Estación" durante el estacionamiento?

"Detalles de la Estación" revela la confianza en el posicionamiento después del estacionamiento

La pantalla de "Detalles de la Estación" aparecerá durante los procesos de estacionamiento que requieren que la estación total calcule una posición de coordenadas en relación con los puntos de control que mide, como en el estacionamiento con puntos de control. En resumen, los detalles de la estación revelan los posibles errores y el nivel de confianza en la posición de coordenadas que la estación total calculó para sí misma.

Puede ser difícil (e intimidante) intentar interpretar lo que significa la pantalla de detalles de la estación. Por lo tanto, aunque HCL mostrará los detalles del error de posicionamiento de la estación, también utilizará otros métodos para proporcionar visuales que ayuden a entender las implicaciones de los errores que se ven en esta pantalla de detalles. Herramientas como la configuración de tolerancias y visuales como el círculo verde de diseño son muy útiles para entender la precisión del estacionamiento, por ejemplo, y son muy intuitivas.

Si tiene dificultades para entender los detalles de la estación, por lo tanto, intente usar la configuración de tolerancias y los visuales del círculo verde de diseño para determinar si la precisión de su estacionamiento es adecuada para su trabajo. A continuación, sin embargo, se explica la pantalla de Detalles de la Estación con un poco más de detalle.

"Detalles de la Estación" explica la información de la estación desde un escenario de "mejor ajuste"

Si recuerda el concepto detrás del estacionamiento con puntos de control, la estación total simplemente está midiendo cada punto de control y determinando qué tan bien coincide la configuración de los puntos de control con la forma en que están arreglados en el diseño digital.

Es práctico (y prudente) asumir que probablemente existirán algunos errores durante el estacionamiento, ya que nadie es perfecto. Por lo tanto, obtener tanta información como sea posible sobre estos errores es importante para mitigar su efecto durante el diseño y la medición.

Cuando la unidad principal mide cada punto de control e intenta hacer que coincidan con el diseño, está realizando un análisis de "mejor ajuste". En otras palabras, está determinando qué puntos de control son probablemente más precisos que otros basándose en los ángulos y mediciones que está haciendo entre ellos, al mismo tiempo que toma en cuenta las mediciones de distancia que está haciendo desde la unidad principal hasta los puntos de control. Hay mucha triangulación ocurriendo en segundo plano.

Con todas estas diferentes mediciones — mediciones angulares y mediciones de distancia — la estación total luego determina su ubicación en coordenadas en relación con estos puntos de control. Nuevamente, esto es después de realizar su análisis de "mejor ajuste" con los puntos de control proporcionados.

Entendiendo los "Detalles de la Estación" - un ejemplo

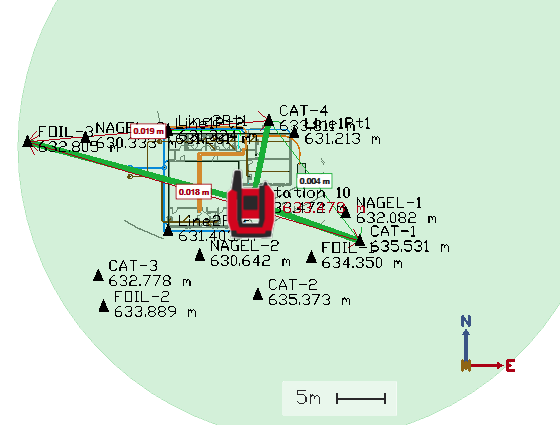

En el ejemplo a continuación, verá que he medido 3 puntos de control en mi sitio de trabajo: CAT-4, FOIL-3 y CAT-1

Se puede notar que hay algunos errores entre los puntos medidos:

• FOIL-3 a CAT-4 tiene una distancia que es 19mm más corta que el diseño
• CAT-4 a CAT-1 tiene una distancia 4mm más larga que el diseño
• CAT-1 a FOIL-3 tiene una distancia 18mm más corta que el diseño

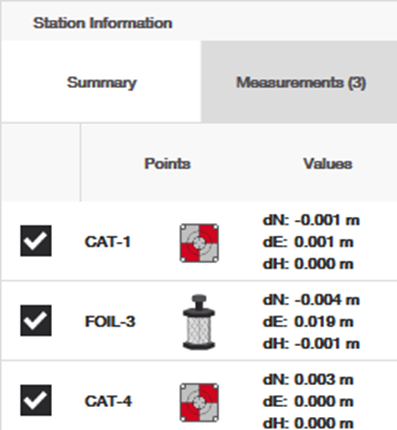

La estación total observa esto y luego encuentra un "mejor ajuste" para que estos puntos de control funcionen juntos. Muestra cómo hizo esto mostrando la pantalla de Información de la Estación para los puntos medidos:

Para el análisis de "mejor ajuste", la estación total reconoció, muy probablemente, que CAT-4 y CAT-1 eran probablemente los puntos de control mejores o más precisos, y que FOIL-3 probablemente estaba causando errores. Por lo tanto, puede ver cómo "movió" los puntos de control desde su ubicación medida a lo que los haría encajar mejor juntos.

Para FOIL-3, por ejemplo, fue movido 4mm hacia el sur y 19mm hacia el este del diseño del plano.

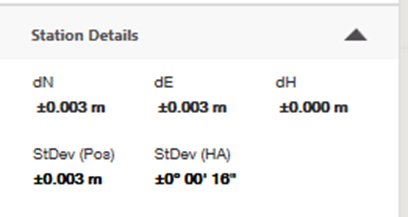

Después de hacer este mejor ajuste, luego revela en el panel de "Detalles de la Estación" qué tan confiado está en que está ubicado en la coordenada que calculó para sí mismo:

Note que cada valor tiene un icono (+/-). Esto sugiere que en la ubicación de coordenadas que la estación total está determinando para sí misma, tiene un posible error de ubicación de 3mm norte/sur, 3mm este/oeste, un error angular horizontal de +/- 16 segundos de arco de un ángulo. Todo esto conduce, finalmente, a su error de "posicionamiento" de +/- 3mm.

Lo que esto significa para sus aplicaciones, por lo tanto, se revelará mejor mediante el círculo verde de diseño según su configuración de tolerancia. Si se pregunta si este es un "buen" estacionamiento, eso depende de usted para determinarlo, ya que sí, existen errores, pero el proceso de estacionamiento se asegura de que tenga suficiente información para ver cuáles podrían ser esos errores y cómo pueden afectar su trabajo.

¿Significa que los errores en "Detalles de la Estación" que no seré preciso?

Es importante entender que cuando estaciona una herramienta, simplemente está calculando dónde se encuentra la coordenada de la unidad principal. Después de estacionar la herramienta, por supuesto que la estación total trazará y medirá puntos con precisión según sus dimensiones de diseño, teniendo en cuenta que el usuario final tenga cuidado de mantener su poste de prisma nivelado, configurar las condiciones climáticas correctas, etc. Muchos factores además del posicionamiento pueden afectar la precisión.

Cuando se trata de un error de "posicionamiento", esto significa que si regresara otro día y volviera a estacionar en los puntos de control, podría haber un pequeño error milimétrico en la ubicación de los puntos entre los diferentes estacionamientos día tras día.

Por esto, una buena práctica es establecer puntos de control muy estables para su sitio de trabajo y usarlos de manera consistente durante su proyecto. Esto ayuda a mantener su diseño y mediciones consistentes y precisas día tras día. Vea este artículo para más información sobre las mejores prácticas para puntos de control.
