¿Qué son las verificaciones de backsight y por qué son importantes para la precisión?

Resumen

Este artículo explica qué son las verificaciones de backsight, por qué son importantes y cómo asegurarse de tener suficientes puntos de backsight disponibles durante toda la vida de un proyecto.

Al comenzar un nuevo trabajo, siga el flujo de trabajo a continuación para obtener el mayor valor de las verificaciones de backsight y mantener la confianza en la precisión de su replanteo.

Instale la estación total con precisión utilizando los puntos de control proporcionados por el topógrafo, contratista general u otra fuente confiable.
Cree puntos de control adicionales (backsights) inmediatamente después de instalar la estación con precisión usando Medir y Registrar. Establezca varias ubicaciones estables de prisma alrededor del sitio de trabajo para no depender únicamente de los puntos de control originales.
Reinstale la estación usando su nueva red de control ampliada mediante Instalación de Puntos de Control, asegurándose de que sus puntos de backsight recién creados estén incluidos en el proceso de instalación.

Al seguir estos tres pasos, establece una red de control robusta que puede usarse durante todo el proyecto y que también puede utilizarse para verificar y mantener la precisión del replanteo.

Beneficios de este flujo de trabajo

Una vez que sus puntos de backsight adicionales han sido establecidos e incluidos en una operación de instalación, ha optimizado dos valiosos métodos de verificación de la precisión de la estación:

""Re-medición de la instalación de la estación" para confirmar la calidad de su instalación actual durante su jornada laboral.
"Verificaciones de backsight" (explicadas en este artículo) para verificar o inspeccionar rápidamente que la estación total no se haya movido desde que fue instalada originalmente.

Juntas, estas herramientas le ayudan a identificar posibles problemas temprano, mantener la confianza en su trabajo de replanteo y reducir el riesgo de retrabajos costosos causados por movimientos inadvertidos de la estación.

Mejor práctica: Cree múltiples puntos de backsight basados en prisma distribuidos por todo el sitio de trabajo lo antes posible. Cuantos más puntos de referencia confiables tenga disponibles, más fácil será verificar la precisión de la estación y recuperarse de puntos de control perdidos o inaccesibles más adelante en el proyecto.

Demostración de la verificación de backsight

El video a continuación muestra la forma sencilla en que el software realiza automáticamente una verificación de backsight verificando los prismas montados y los objetivos que usó durante el proceso de instalación.

Pasos para realizar una verificación de backsight

Abra la aplicación y seleccione "medir"

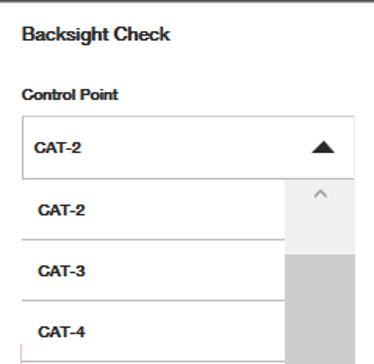

Elija uno de sus puntos de control previos usados durante su instalación inicial de la lista. Nota: solo se pueden usar puntos de control de un prisma montado.

Una vez seleccionado el punto de control correcto que desea medir, presione el botón rojo de medir. La herramienta se dirigirá a la ubicación de ese punto e intentará medirlo. Verifique dos veces que el tipo de prisma sea el correcto.

Revise los resultados: verá "la estación está dentro de la tolerancia" o aparecerá una ventana que muestra los errores asociados con la medición de backsight.

Reinstale y solucione problemas (si es necesario): si una verificación de backsight indica que su estación está fuera de la tolerancia aceptable, la primera acción recomendada es reinstalar la estación total usando sus puntos de control conocidos. Esto se puede hacer fácilmente con la aplicación "Re-medición de la instalación de la estación".

Preguntas frecuentes sobre las verificaciones de backsight

¿Cuál es el propósito de una verificación de backsight?

Una estación total es tan precisa como su instalación. Incluso cuando una herramienta se configura correctamente al inicio, las condiciones ambientales, la actividad en el sitio de trabajo y las perturbaciones accidentales pueden causar movimientos sutiles que afectan la precisión del replanteo.

Los puntos de backsight proporcionan una manera simple y confiable de verificar que su estación total permanezca posicionada con precisión durante el día. Al crear y verificar regularmente sus propios puntos de referencia, puede identificar rápidamente posibles errores en la instalación antes de que afecten su trabajo de replanteo.

Por lo tanto, una verificación de backsight permite a los usuarios inspeccionar si la estación total sigue reconociendo que los puntos de control que midió durante la instalación están en la misma ubicación. Si hay errores durante una verificación de backsight, se recomienda reinstalar la estación.

Por lo general, se recomienda realizar una verificación de backsight cada 60 minutos, que es la misma frecuencia de la calibración automática del PLT 400.

Si los errores en las verificaciones de backsight son significativamente grandes, inspeccione si el entorno del sitio de trabajo puede estar causando que la herramienta se deslice ligeramente o si las vibraciones afectan el anclaje de la herramienta. También verifique si los puntos que usa en las verificaciones de backsight son confiables: ¿los puntos en sí están siendo golpeados o movidos por las condiciones del sitio?

Este artículo sobre la estabilidad de la herramienta y este artículo sobre las mejores prácticas para puntos de control pueden ayudar a solucionar verificaciones de backsight consistentemente deficientes.

¿Por qué mi herramienta no giró a la altura correcta del punto de control de backsight que seleccioné para la verificación?

Si las Alturas están deshabilitadas en su configuración de HCL, la estación total aún puede navegar a la ubicación correcta X y Y del punto de control de backsight seleccionado. Sin embargo, como no se usan datos de elevación, el instrumento no tiene información de altura (Z) para guiarlo a la posición vertical correcta.

Como resultado, la estación total puede parecer que apunta a la ubicación horizontal correcta pero no girar a la elevación esperada del punto de control.

Flujo de trabajo recomendado

Si su trabajo de replanteo es principalmente 2D pero aún desea una navegación precisa a puntos de control de backsight durante la instalación y las verificaciones de backsight, considere el siguiente flujo de trabajo:

Habilite Alturas al crear y medir puntos de control.
Habilite Alturas durante las operaciones de instalación.
Después de completar la instalación, deshabilite Alturas si sus tareas de replanteo solo requieren coordenadas X y Y (2D).
Habilite Alturas para las verificaciones de backsight.

Al capturar datos de elevación durante la creación de puntos de control y la instalación, la estación total puede navegar con precisión a la ubicación completa X, Y y Z de esos puntos de backsight cada vez que se usan para la verificación de la estación. Solo recuerde habilitar "alturas" cuando ocurran las verificaciones de backsight. Al mismo tiempo, puede continuar trabajando en un flujo de trabajo 2D simplificado para las tareas diarias de replanteo deshabilitando temporalmente las alturas.

Mejor práctica: Incluso si su proyecto es principalmente 2D, mantener la información de altura para los puntos de control y la instalación proporciona una red de control más confiable y mejora la calidad de la verificación de la estación durante todo el proyecto.

¿Por qué no aparecen todos los puntos de control en su lista de puntos disponibles para verificaciones de backsight?

Sólo aparecerán en la lista de verificación de backsight los puntos de control que tengan un tipo de prisma bloqueable asignado.

Como resultado, los puntos medidos usando otros métodos, tales como:

Objetivos reflectantes
Mediciones de superficie tomadas con el láser
Puntos de referencia sin prisma

no estarán disponibles para selección durante una verificación de backsight.

Agregar un punto de control faltante

Si un punto de control no aparece en la lista pero desea usarlo para futuras verificaciones de backsight:

Abra la Lista de Puntos desde la vista CAD.
Localice y edite el punto de control deseado.
Asigne el tipo de prisma apropiado que se usará para observar el punto.
Guarde sus cambios.

Una vez que se haya asignado un tipo de prisma válido, el punto estará disponible para futuras verificaciones de backsight.

¿Por qué solo se permiten puntos con prismas?

Las verificaciones de backsight están destinadas a ser un método altamente confiable para verificar la precisión de la estación. Los objetivos prismáticos proporcionan una medición consistente y repetible que es menos susceptible a influencias ambientales.

Otros tipos de objetivos pueden verse afectados más fácilmente por factores como:

Condiciones de iluminación cambiantes
Polvo o escombros
Exposición a humedad o agua
Variaciones en la calidad de la superficie
Diferencias en el ángulo de visión

Al limitar las verificaciones de backsight a puntos de control con asociaciones de objetivos prismáticos, el software ayuda a garantizar la integridad y repetibilidad del proceso de verificación.

Mejor práctica: Cree varios puntos de control permanentes basados en prisma alrededor del sitio de trabajo después de su instalación inicial. Esto le brinda múltiples puntos de referencia confiables que pueden usarse durante todo el proyecto para verificar rápidamente la precisión de la estación e identificar posibles movimientos del instrumento antes de que afecten la calidad del replanteo.

¿Qué significa "la estación está dentro de la tolerancia"?

Si todas las desviaciones medidas están dentro de los límites de tolerancia definidos en su configuración, HCL indicará que la estación está dentro de la tolerancia y no se requiere ninguna acción. Para más información sobre la configuración de tolerancias y cómo configurarlas, consulte este artículo.

¿Qué significan los valores de error de punto al revisar los resultados de la verificación de backsight?

Una vez completada la medición, HCL compara la posición medida actual del punto de control con la posición registrada cuando la estación total fue instalada originalmente.

Si no se han definido configuraciones de tolerancia, o si una o más desviaciones exceden las tolerancias configuradas en su configuración, HCL mostrará las desviaciones medidas para su revisión.

Los valores mostrados indican la diferencia entre la ubicación original medida del punto de control durante la instalación y su ubicación medida actual. Estas desviaciones se reportan para cada componente de coordenada (N, E, H), ayudándole a determinar si la estación total pudo haberse desplazado desde que fue instalada.

Las coordenadas que exceden los límites de tolerancia configurados se resaltan en rojo, facilitando la identificación de posibles problemas de un vistazo.

¿Qué verificación adicional de precisión debo hacer durante el replanteo?

Después de realizar una instalación (especialmente después de reinstalar), y periódicamente durante la jornada laboral, es siempre una buena práctica validar la precisión de su configuración haciendo que la estación total navegue a un punto que fue replanteado previamente ese día y comparar su posición actual con la ubicación original del replanteo.

Esta comparación puede ayudarle a determinar:

Si la instalación original fue precisa
Si la estación total pudo haberse desplazado durante la jornada laboral
Si existen discrepancias entre la configuración anterior y la actual de la estación
Si se requiere investigación adicional o retrabajo antes de continuar

Si se observan diferencias significativas, inspeccione la red de control del sitio y la configuración de la estación para posibles causas, como puntos de control perturbados, movimiento del trípode, cambios ambientales o errores en la configuración.

Mejor práctica: Después de reinstalar, verifique múltiples puntos conocidos siempre que sea posible. El acuerdo consistente entre varios puntos brinda mayor confianza de que la estación total está posicionada con precisión y lista para continuar con el trabajo de replanteo.
