¿Qué significa la función de visualización "Altura Absoluta" bajo "Establecer altura de referencia"?

Propósito de la función de visualización de altura absoluta

Esta opción de visualización solo se aplica si está trabajando con alturas y necesita ajustar cómo aparecen los valores de altura después de la estación.

Hay dos casos principales de uso para esto, ambos relacionados con ajustar la altura hacia o desde valores de nivel del mar:

1. Las alturas de los puntos de control se miden al nivel del mar, pero los elementos CAD y los puntos de replanteo están en diferentes elevaciones. Le gustaría ajustar la altura visual del punto de control para que sea más relativa al archivo CAD en el que está trabajando.
2. Los elementos CAD y los puntos de replanteo están al nivel del mar (como un dibujo civil), pero las alturas de los puntos de control no lo están. Le gustaría ajustar las alturas de los puntos de control durante su flujo de trabajo para que coincidan con las alturas CAD.

Nota: esto es solo para fines visuales. Los datos de puntos exportados guardarán las alturas de los puntos basándose en la altura real de la estación establecida durante la estación. Para más información sobre la estación con alturas, vea este artículo.

Cómo hacerlo: Abrir la aplicación

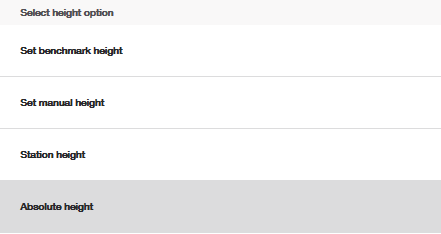

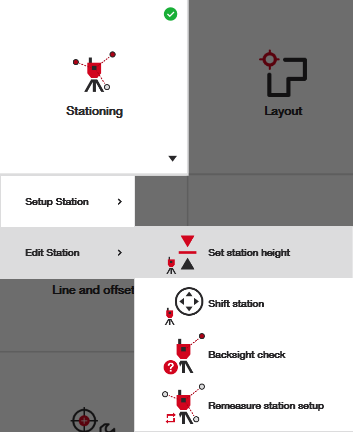

Abra la aplicación navegando a "establecer altura de estación" y seleccione la opción "altura absoluta":

Cómo hacerlo: Establecer parámetros correctos

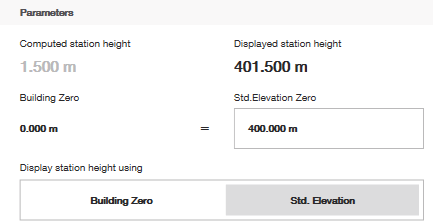

En el ejemplo anterior, mi estación se configuró con una altura de estación de 1.5 m. He indicado un ajuste de elevación de 400 m para que se muestre como 401.5 m, que sé que es el desplazamiento correcto para alcanzar el nivel del mar según los puntos de control o la altura de referencia que medí originalmente.

Ahora, visualmente, mi software me guiará hacia mis puntos de replanteo como si estuviera en esta nueva elevación. Los valores de replanteo y los puntos de control se ajustarán todos, visualmente, para mostrar este nuevo valor de altura en la lista de puntos y en el archivo CAD.

Cómo hacerlo: Ajustar la altura de datos importados

Estos parámetros solo son necesarios de ajustar si ajustar la altura de la estación en sí no es suficiente para obtener los valores de altura que desea.

Ejemplo: Ajustar altura de control y CAD

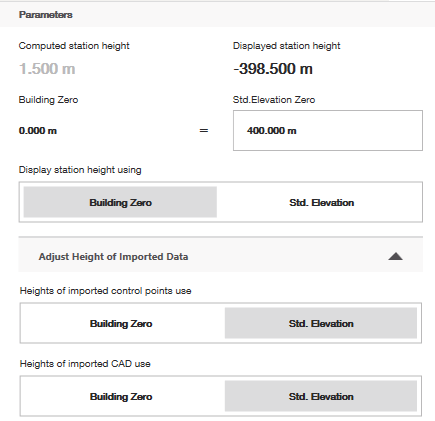

En el ejemplo anterior, mi archivo de puntos de control importado tenía alturas que no estaban al nivel del mar. Sin embargo, quiero que los puntos de control visualmente estén al nivel del mar durante mi trabajo. Por lo tanto, como indica el ejemplo anterior, he ajustado mi compensación de nivel del mar para mostrar 400 m. La estación total, que fue estacionada en el "cero del edificio", ajusta automáticamente su ubicación basándose en este nuevo valor para mostrar su elevación de acuerdo con la compensación.

Mis puntos de replanteo, también, se basaban en el mismo sistema de altura que el control, y me gustaría que también se ajustaran. Ahora, cuando replantee, todos mis valores de altura se mostrarán basándose en esta compensación.

Sugerencia final:

Esta función es solo por conveniencia. Si su flujo de trabajo puede manejar alturas sin ajustar los valores de altura en esta pantalla, continúe haciéndolo.
