¿Qué es un Informe de Desviación?

Un Informe de Desviación es una forma conveniente de identificar rápidamente cómo se alinean sus puntos estacados con el diseño. Los informes de desviación pueden usarse de muchas maneras, pero un buen ejemplo donde suelen ser útiles es cuando los usuarios verifican las ubicaciones de los pernos de anclaje para acero: ¿las ubicaciones de los anclajes empotrados están en el lugar correcto? Antes de que se instale el acero, se puede elaborar un informe que indique qué anclajes están dentro o fuera de tolerancia.

A continuación, se presentan otras formas comunes en que los informes de desviación son útiles:

1. Aseguramiento de la Calidad y Cumplimiento (obtención de datos "as-built")
2. Detección Temprana de Errores (corregir problemas antes de que escalen)
3. Documentación General (seguimiento del progreso)
4. Integración BIM (integrar información "as-built" en diseños digitales)

Demostración del Informe de Desviación

Cómo Prepararse para un Informe de Desviación

Para que sea posible obtener un informe de desviación, primero debe tener datos "estacados" dentro de su archivo.

Los datos estacados se logran cuando está en el diseño de puntos y presiona el botón "medir" después de colocar un punto. A medida que "estaca" cada punto, los datos estacados de ese punto se guardan en segundo plano para que pueda exportarlos mediante un informe de desviación o al exportar información general de puntos.

Consulte este artículo para entender el diseño de puntos (estacado de puntos), y este artículo para entender cómo importar y exportar información de puntos, en general.

A continuación se muestra el botón de medición que debe presionar durante el diseño de puntos para asegurarse de que se obtengan datos estacados:

Cómo Exportar Informes de Desviación:

Paso 1: Navegar a la Pestaña de Informes

Encuentre la exportación del Informe de Desviación disponible en la sección de informes:

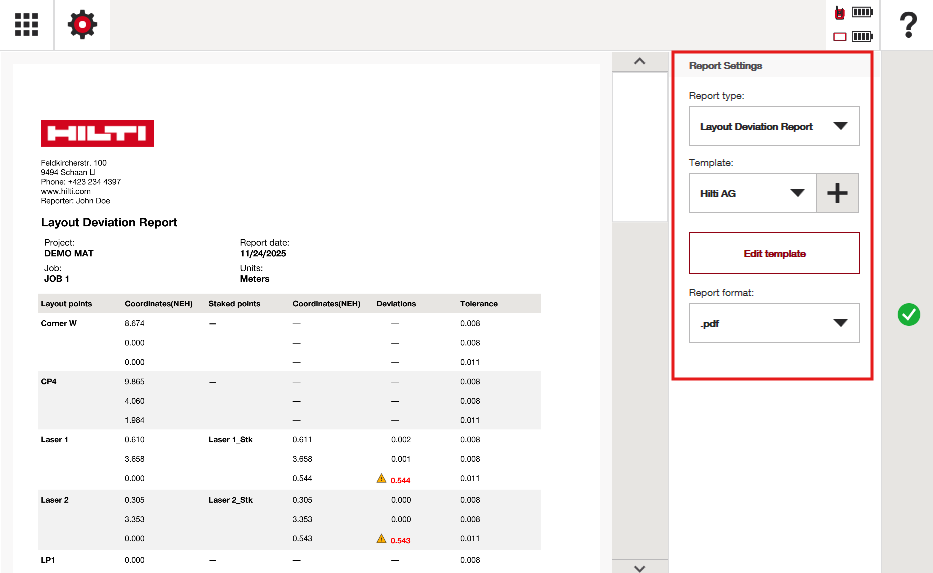

Paso 2: Asignar su Plantilla Preferida

Usted tiene la capacidad de editar la plantilla y el tipo de exportación de su informe de desviación

Paso 3: Editar su Plantilla (si es necesario)

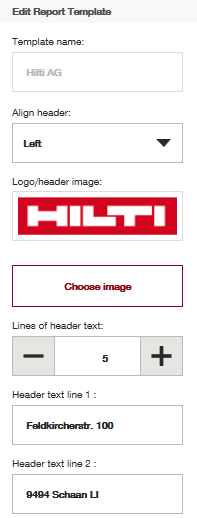

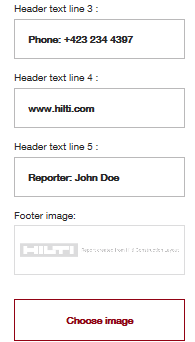

Puede presionar el botón "editar plantilla" para modificar la información que se encuentra en el encabezado y pie de página de su informe de desviación:

Paso 4: Exportar el Informe de Desviación

Simplemente presione las marcas de verificación verdes hasta que pueda guardar el informe de desviación en la ubicación que prefiera en la tableta.

Cómo Entender los Datos en un Informe de Desviación

Los datos están organizados para ver rápidamente los errores:

• Los puntos que están estacados se etiquetan con un sufijo "_Stk"
• Las coordenadas tanto del punto de diseño como del punto estacado son fáciles de encontrar y comparar
• Texto rojo con triángulos amarillos aparece para cualquier punto que esté estacado fuera de la tolerancia diseñada
  • Por favor, consulte este artículo para entender qué es la tolerancia y cómo configurarla.
• Al exportar esto como un archivo de Excel, puede ajustar y formatear los datos a su gusto.

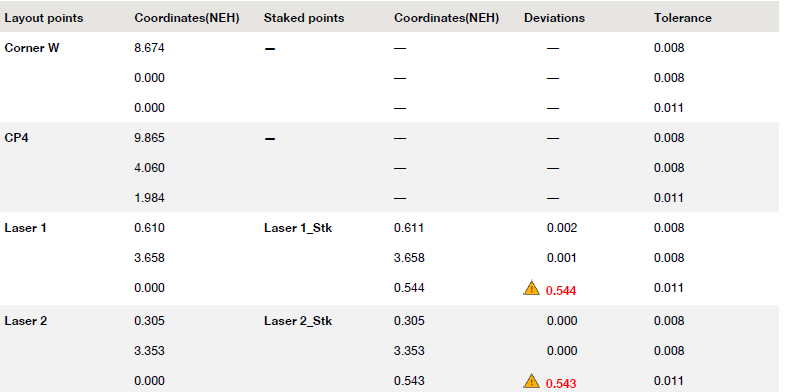

En el ejemplo de captura de pantalla a continuación, la tolerancia era de 8 mm en el diseño y 11 mm en altura. El software identificó los errores donde mis puntos fueron estacados fuera de tolerancia en comparación con el diseño:
