Aplicación de Punto de Desplazamiento - Cómo Hacerlo

La Aplicación de Punto de Desplazamiento te permite crear puntos basados en cualquier línea o arco. Una vez que la aplicación esté abierta, simplemente toca la línea o arco desde el cual deseas crear puntos desplazados e indica la distancia de desplazamiento. Por último, indica la distancia para los segmentos entre cada punto desplazado que crees.

Cómo Crear un Punto de Desplazamiento

1. Abre Tu Proyecto: Comienza abriendo cualquier proyecto en tu tableta.

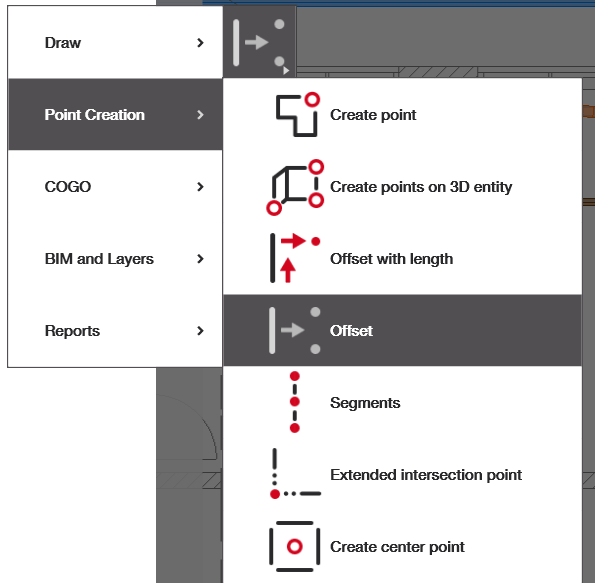

2. Abre la Aplicación: Ya sea desde la pantalla de inicio o desde el menú lateral en la vista CAD.
   • Si no tienes la aplicación 'Offset' en la pantalla de inicio, puedes seleccionar "añadir acceso directo" y agregar la aplicación que se muestra a continuación, o navegar a ella desde el menú de navegación.
3. Selecciona las Líneas o Arcos y Crea el Punto: Selecciona tu línea de referencia y crea tus puntos.

Creación de Puntos

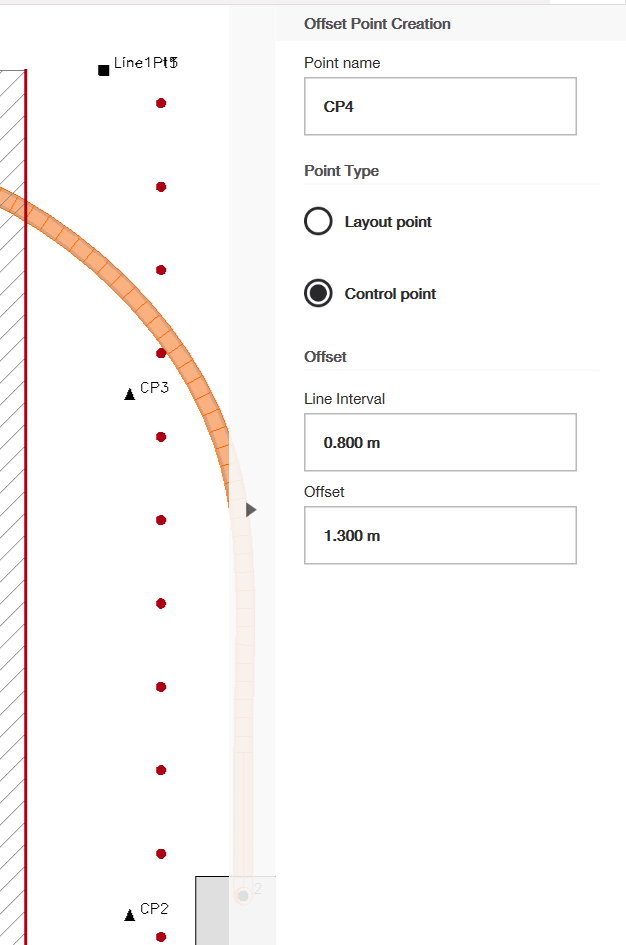

Selecciona la línea que deseas usar como tu línea de referencia. Una vez seleccionada, debería volverse roja y aparecerán puntos rojos a la derecha de la línea elegida. Ahora puedes cambiar el nombre y tipo del punto (consulta este artículo para entender cómo trabajar con puntos, en general). Luego, mira el menú en el lado derecho y edita el cuadro de texto bajo el nombre del punto y selecciona el tipo de punto que deseas (punto de disposición o punto de control). A continuación, puedes editar el intervalo de línea para cambiar la distancia entre tus puntos.

Finalmente, edita el valor de desplazamiento para cambiar la distancia de los puntos desde tu línea de referencia. Puedes hacer doble clic en la línea para cambiar el desplazamiento de los puntos de izquierda a derecha. Asegúrate de hacer clic en la marca de verificación verde cuando termines para agregar los puntos a tu dibujo.

Nota - también puedes agregar valores negativos a tus intervalos y desplazamientos.
