Aplicación de Punto de Intersección Extendida - Cómo Hacer

La Aplicación de Punto de Intersección Extendida te permite crear puntos basados en las intersecciones esperadas de dos líneas incluso si no están conectadas. Es un método útil para la creación de puntos que te permite crear un punto en la intersección (o intersección esperada/extendida) de dos líneas.

Cómo Crear un Punto mediante Intersección Extendida

1. Abre Tu Proyecto: Comienza abriendo cualquier proyecto en tu tablet.

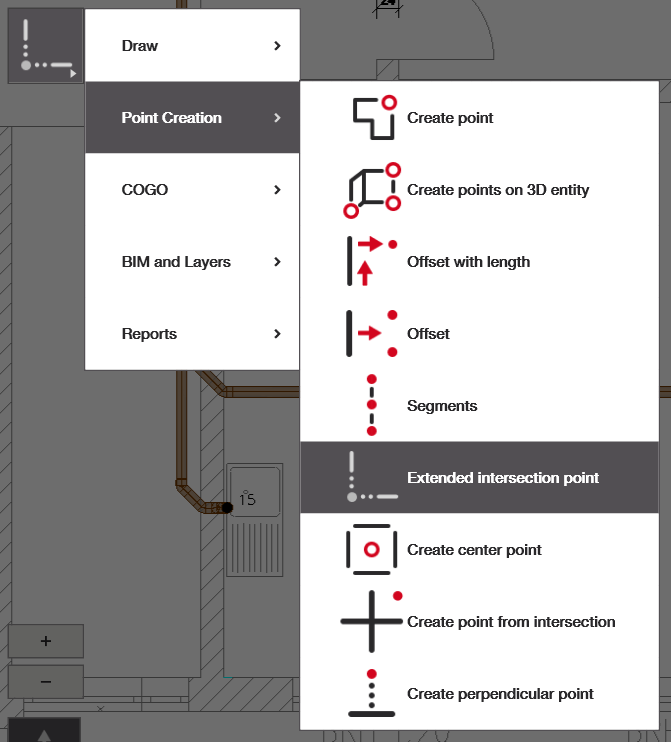

2. Abre la Aplicación: Ya sea desde la pantalla principal o desde el menú lateral en vista CAD.

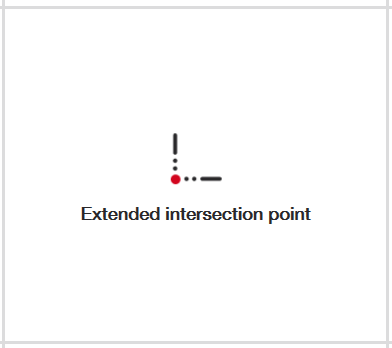

   • Si no tienes la 'Aplicación de Punto de Intersección Extendida' en la pantalla principal, puedes seleccionar agregar acceso directo y añadir la aplicación mostrada a continuación, o navegar a ella desde el menú de navegación.
3. Selecciona las Líneas y Crea el Punto: Selecciona tus dos líneas de referencia y crea el punto

Creación de Punto

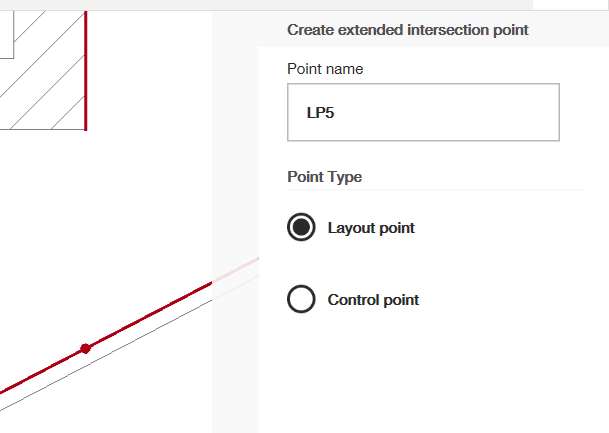

Selecciona las dos líneas de referencia que deseas usar para la creación del punto de intersección. Si están extendidas, estas líneas deberían intersectarse; si no lo hacen, aparecerá un mensaje indicando: "Líneas Inválidas". Una vez que hayas seleccionado dos líneas admisibles, deberían volverse rojas y aparecer un punto rojo en la intersección o intersección extendida de estas.

En el menú al lado derecho, puedes cambiar el nombre y tipo del punto: punto de replanteo o punto de control (consulta este artículo para aprender y editar tu lista de puntos en HCL).  Puedes hacer clic nuevamente en las líneas rojas para deseleccionarlas. Asegúrate de hacer clic en la marca de verificación verde cuando termines para agregar los puntos a tu dibujo.
