Descripción general
La vista de cámara en HCL proporciona una transmisión visual en directo desde el PLT para facilitar las tareas de posicionamiento, alineación, inspección y verificación precisas.
Tanto el PLT 300 como el PLT 400 utilizan el mismo concepto básico de vista de cámara, mientras que el PLT 400 incluye opciones adicionales de configuración y superposición para casos de uso más avanzados.
Para abrir la vista de cámara, abra la aplicación View CAD y haga clic en el icono de cámara situado en la parte superior de la pantalla.
Ejemplo del icono de cámara: si se muestra un símbolo de candado, el dispositivo está bloqueado en un objetivo
Vista de cámara en la demostración del PLT 300
Vista de cámara en la demostración del PLT 400

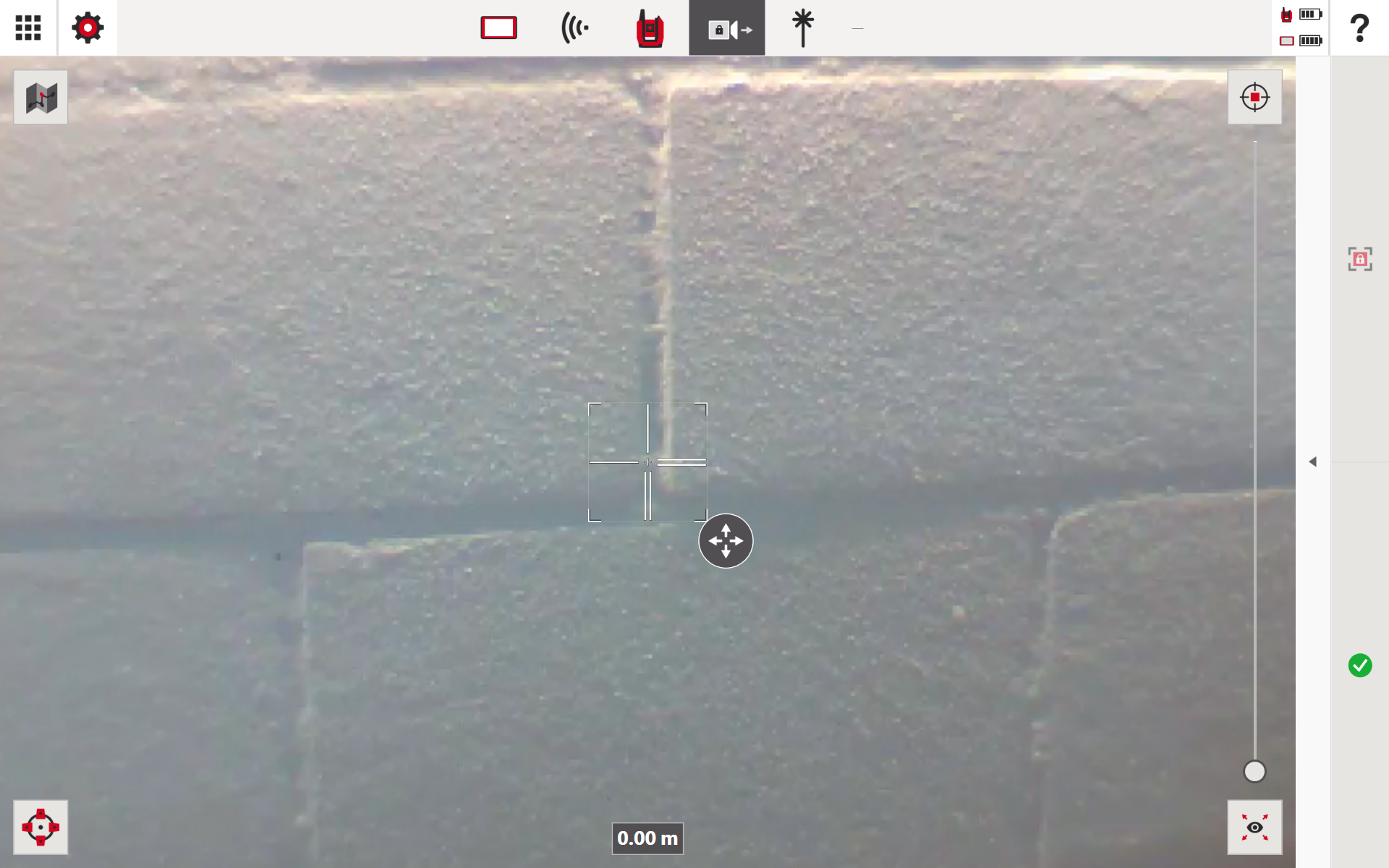

Vista de cámara en el PLT 300

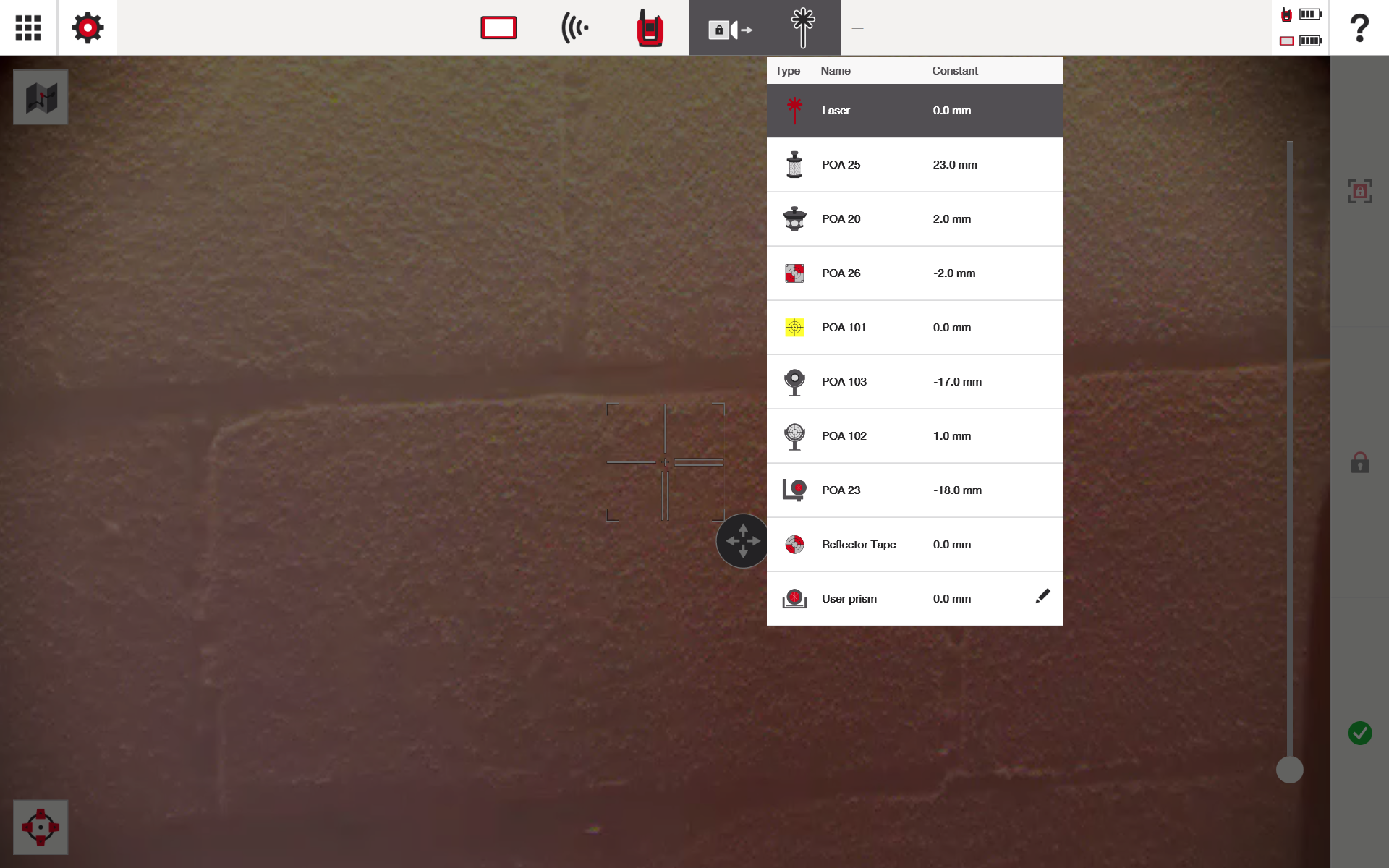

Elementos clave de la interfaz (PLT 300)
Imagen de cámara en directo mostrada a pantalla completa, con un control deslizante de zoom en el lado derecho para ampliar
En la parte superior de la pantalla, puede seleccionar el tipo de prisma u objetivo, así como la medición láser si es necesario
La mira central indica el punto objetivo actual, con un indicador de movimiento o desplazamiento que muestra el ajuste direccional cuando Smart Target está habilitado. Consulte este artículo para saber dónde habilitar la opción de Smart Target.

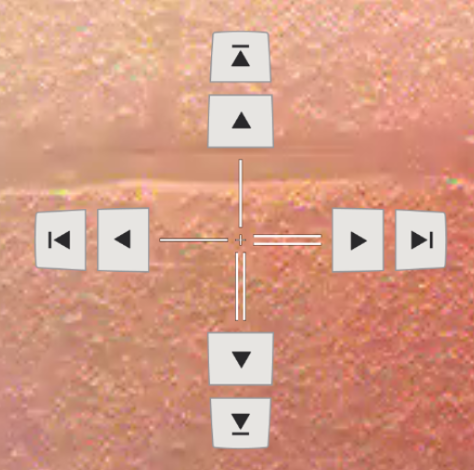

El icono situado en la parte inferior izquierda cambia la forma en que se mueve la mira y añade botones para realizar pequeños ajustes direccionales
El icono de candado situado en el centro a la derecha bloquea la vista actual del PLT
La marca de verificación verde situada en la parte inferior derecha confirma la posición de cámara seleccionada del PLT

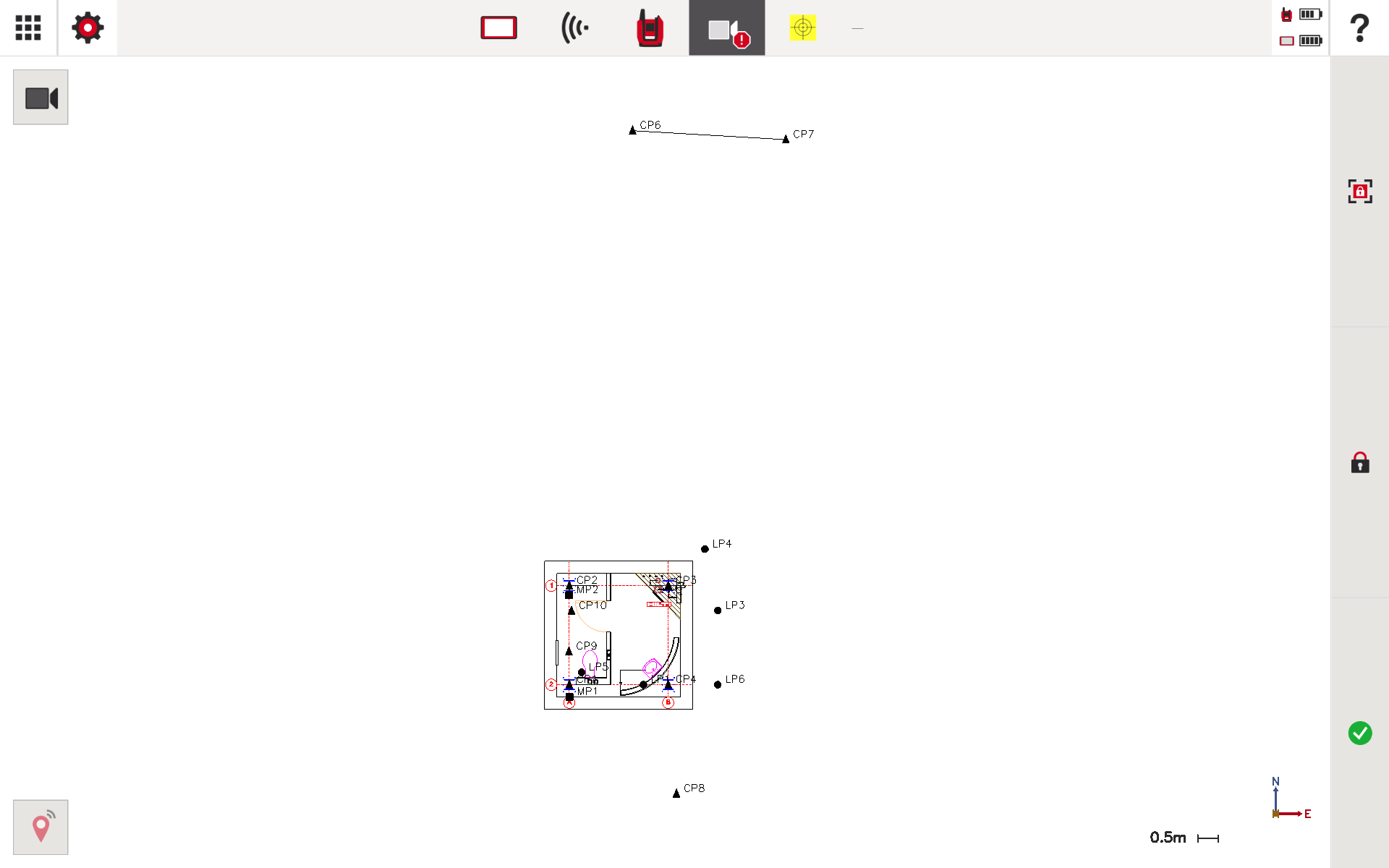

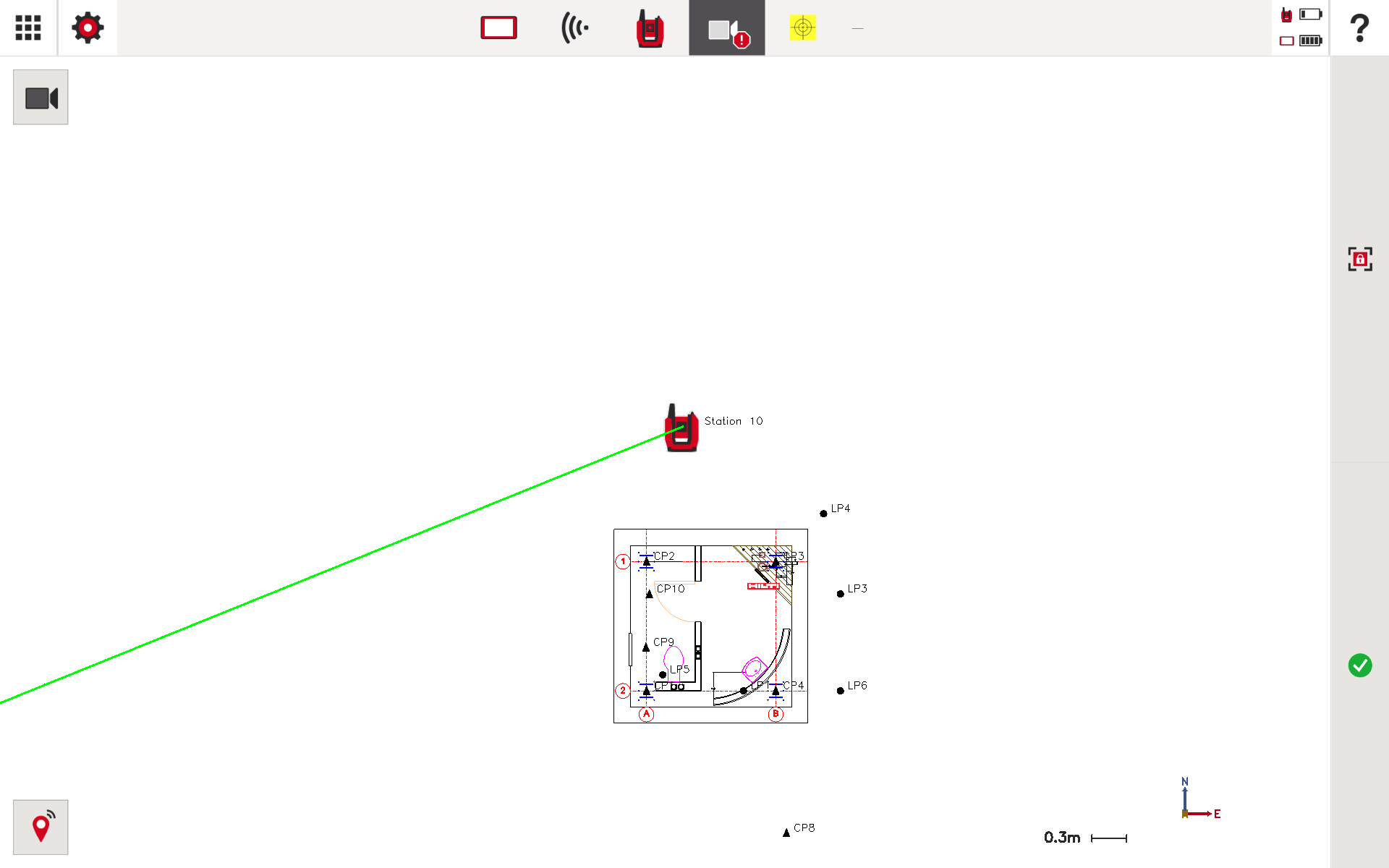

En la vista de cámara, al hacer clic en el icono de mapa situado en la parte superior izquierda se abre la vista CAD del dibujo

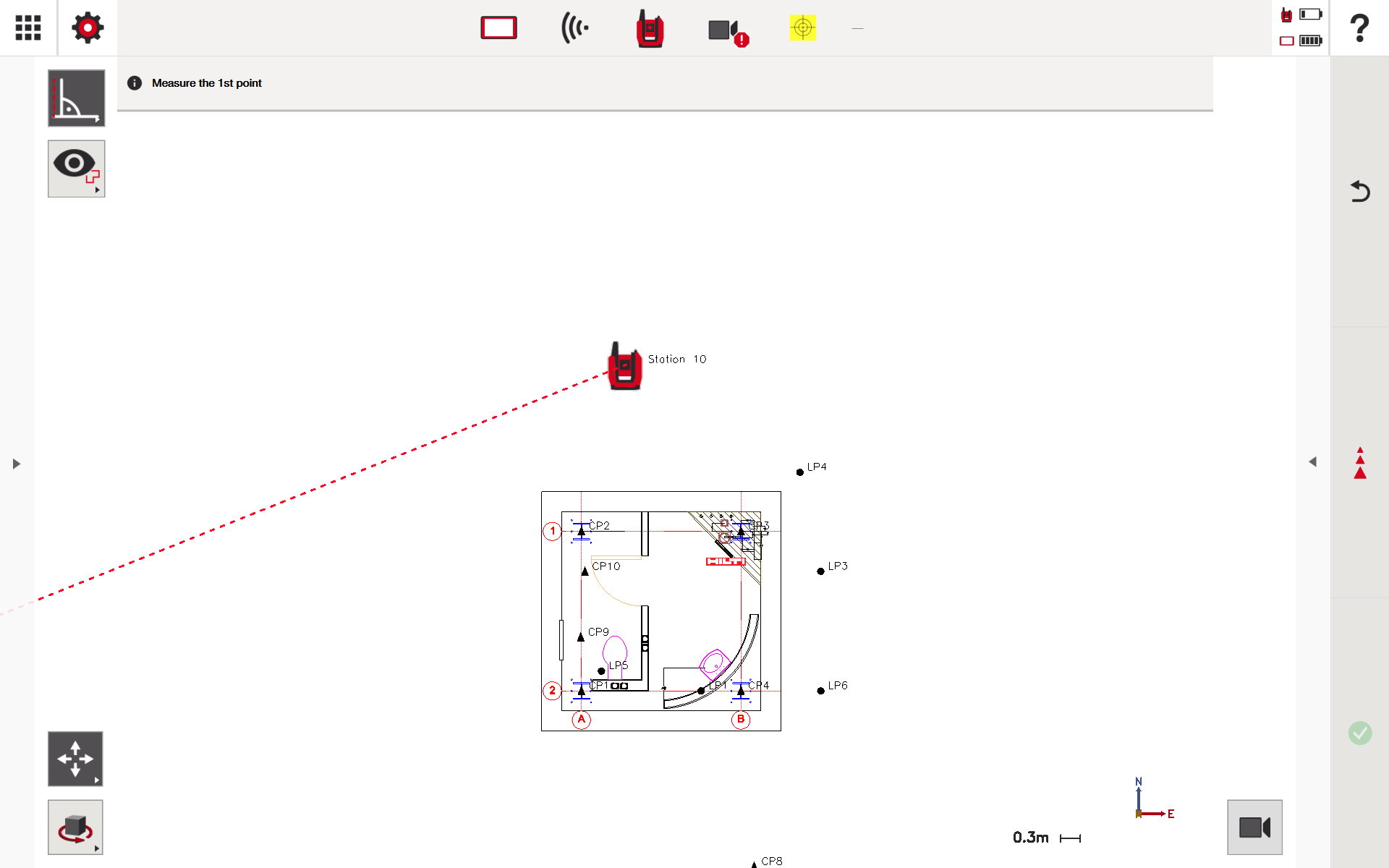

A continuación, al hacer clic en el icono de cámara situado en la parte superior izquierda, volverá a la vista de cámara
Cuando el GPS está habilitado, este icono de «encontrarme» situado en la parte inferior izquierda permite al PLT buscar la tableta dentro del ángulo permitido; para obtener más información, consulte este artículo

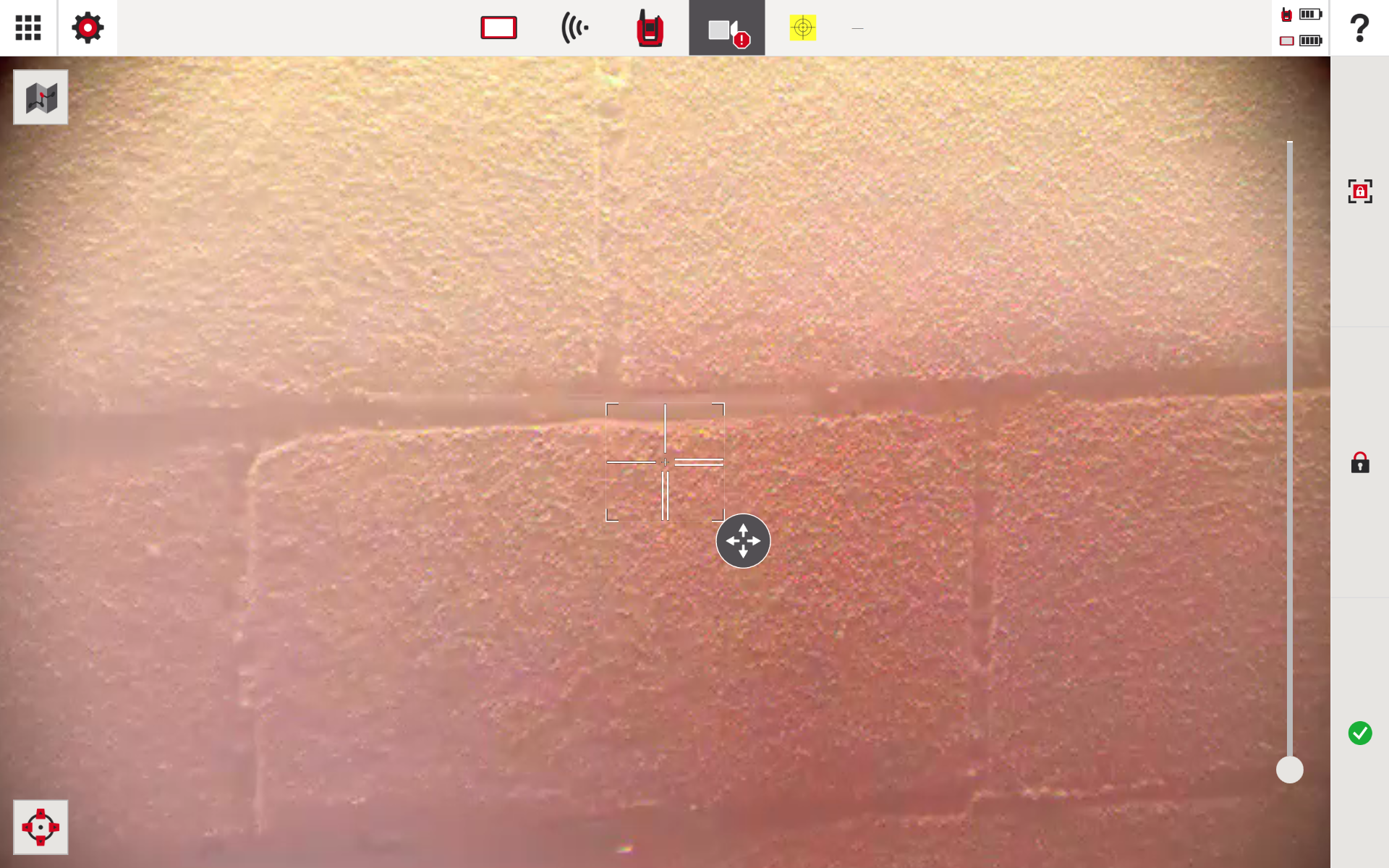

Vista de cámara en el PLT 400

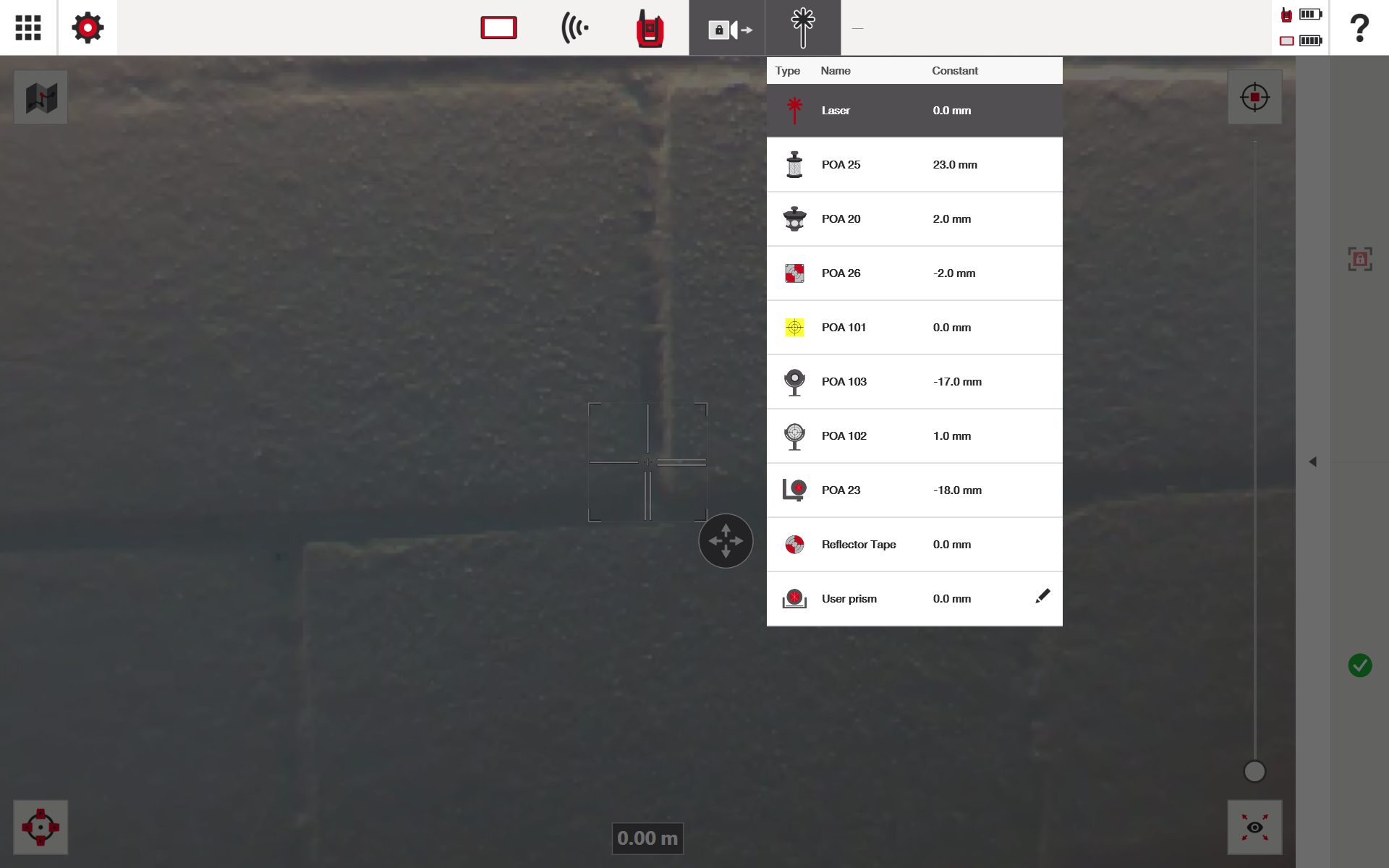

Elementos clave de la interfaz (PLT 400)
Imagen de cámara en directo mostrada a pantalla completa, con un control deslizante de zoom en el lado derecho para ampliar
El icono situado en la parte superior del control deslizante de zoom amplía la cámara para centrar el objetivo y hacerlo claramente visible
El icono situado en la parte inferior del control deslizante de zoom reduce la vista de cámara
En la parte superior de la pantalla, puede seleccionar el tipo de prisma u objetivo, así como la medición láser si es necesario
La mira central indica el punto objetivo actual, con un indicador de movimiento o desplazamiento que muestra el ajuste direccional cuando Smart Target está habilitado. Consulte este artículo para saber dónde habilitar la opción de Smart Target.

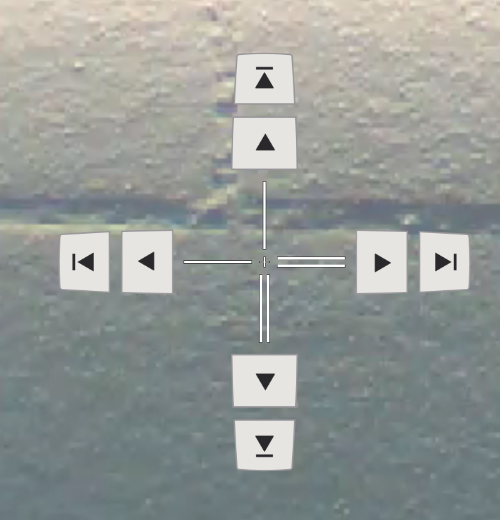

El icono situado en la parte inferior izquierda cambia la forma en que se mueve la mira y añade botones para realizar pequeños ajustes direccionales
La marca de verificación verde situada en la parte inferior derecha confirma la posición de cámara seleccionada del PLT

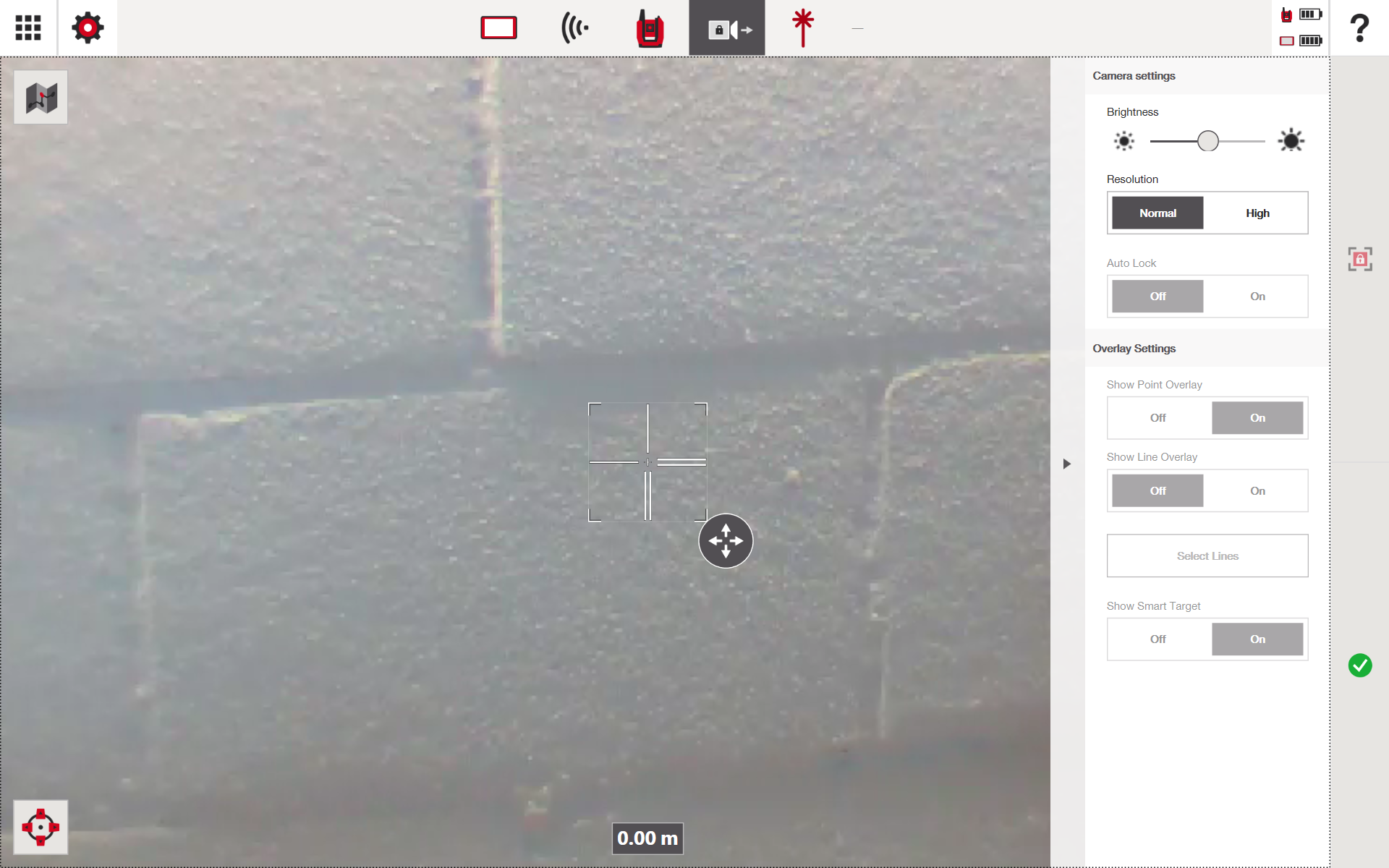

El control deslizante de brillo ajusta la exposición de la cámara, haciendo que la imagen sea más clara u oscura
La configuración de resolución mejora la calidad de la transmisión de cámara en directo cuando se establece en Alta
Cuando el GPS está habilitado, este icono de «encontrarme» situado en la parte inferior izquierda permite al PLT buscar la tableta dentro del ángulo permitido; para obtener más información, consulte este artículo
Funciones adicionales del PLT 400

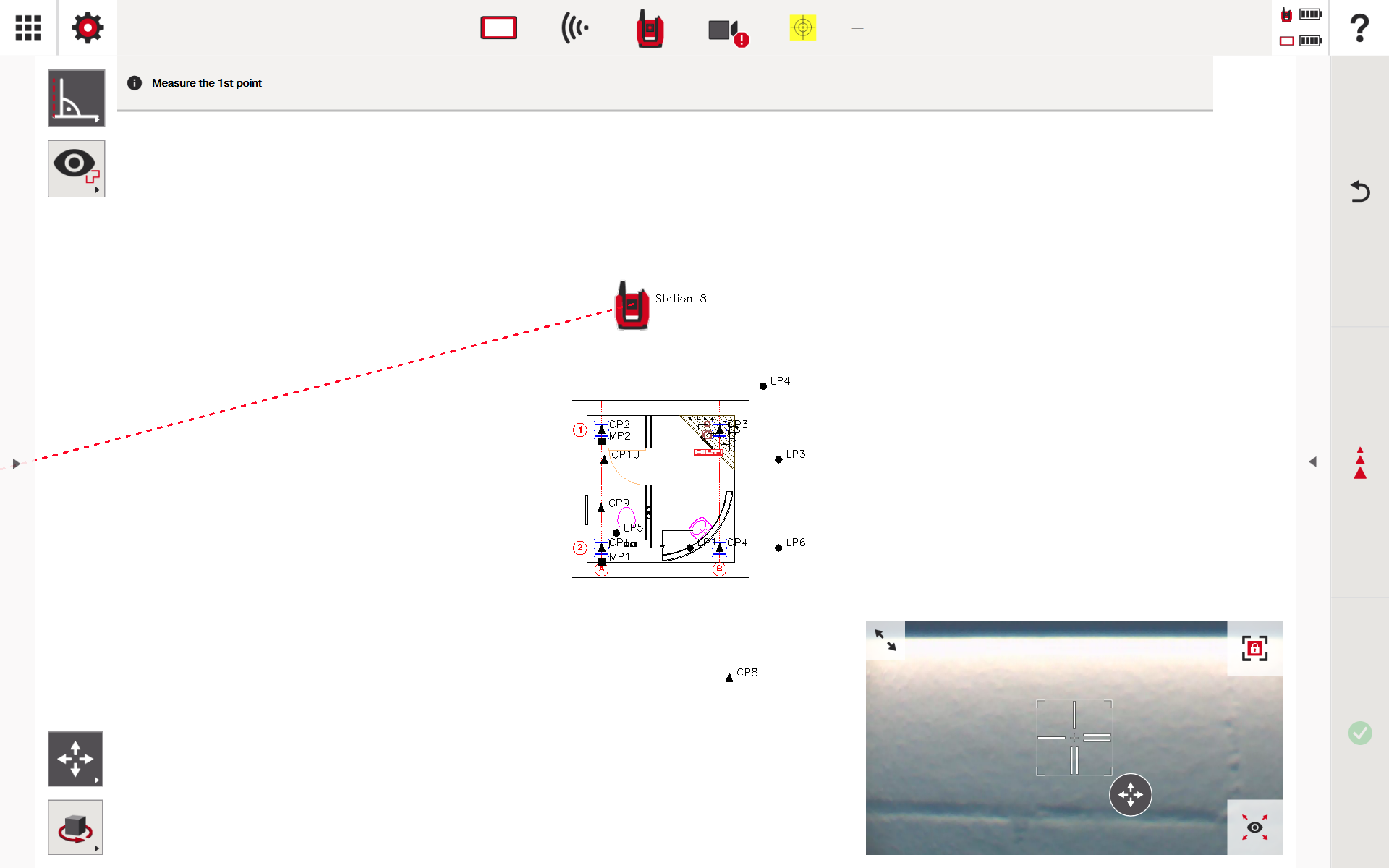

Al hacer clic en estas flechas de la vista de cámara pequeña, se contrae la vista de cámara
Este icono situado en la parte superior derecha busca un objetivo en la vista de cámara y se bloquea en un prisma u objetivo
Flujo de trabajo habitual (PLT 300 y PLT 400)
- Abra la vista de cámara
- Seleccione el tipo de objetivo de prisma o láser
- Coloque el PLT 300 de modo que el prisma u objetivo sea visible en la vista de cámara
- Alinee el objetivo utilizando la mira central
- Ajuste el zoom si es necesario para mejorar la visibilidad
- Haga clic en el icono de candado situado en la parte superior derecha de la pantalla
- Espere a que la herramienta se bloquee en el prisma u objetivo; esto se indica mediante un icono de cámara con un símbolo de candado
Prácticas recomendadas y ayuda con la calidad de imagen
- Limpie el objetivo de la cámara periódicamente para obtener una calidad de imagen óptima.
- Ajuste el brillo y la resolución en el PLT 400 para adaptarlos a las condiciones de iluminación.
- Utilice superposiciones en el PLT 400 solo cuando sea necesario para evitar una saturación visual.
- Una señal Wi-Fi mejorada puede ayudar a mejorar la nitidez de la imagen. Consulte este artículo para obtener ayuda con la solución de problemas de Wi-Fi.
- Al realizar mediciones manuales, utilice todas las herramientas para garantizar una posición láser precisa: joystick, resolución, brillo, etc.
- Al bloquearse en prismas u objetivos, la imagen de la cámara es solo una guía; el telescopio óptico de la herramienta seguirá pudiendo bloquearse en los objetivos independientemente de la calidad de la imagen de la cámara en el momento del bloqueo del objetivo.

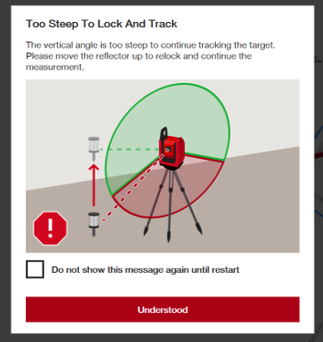

Advertencia «Demasiado inclinado» para el seguimiento de prismas

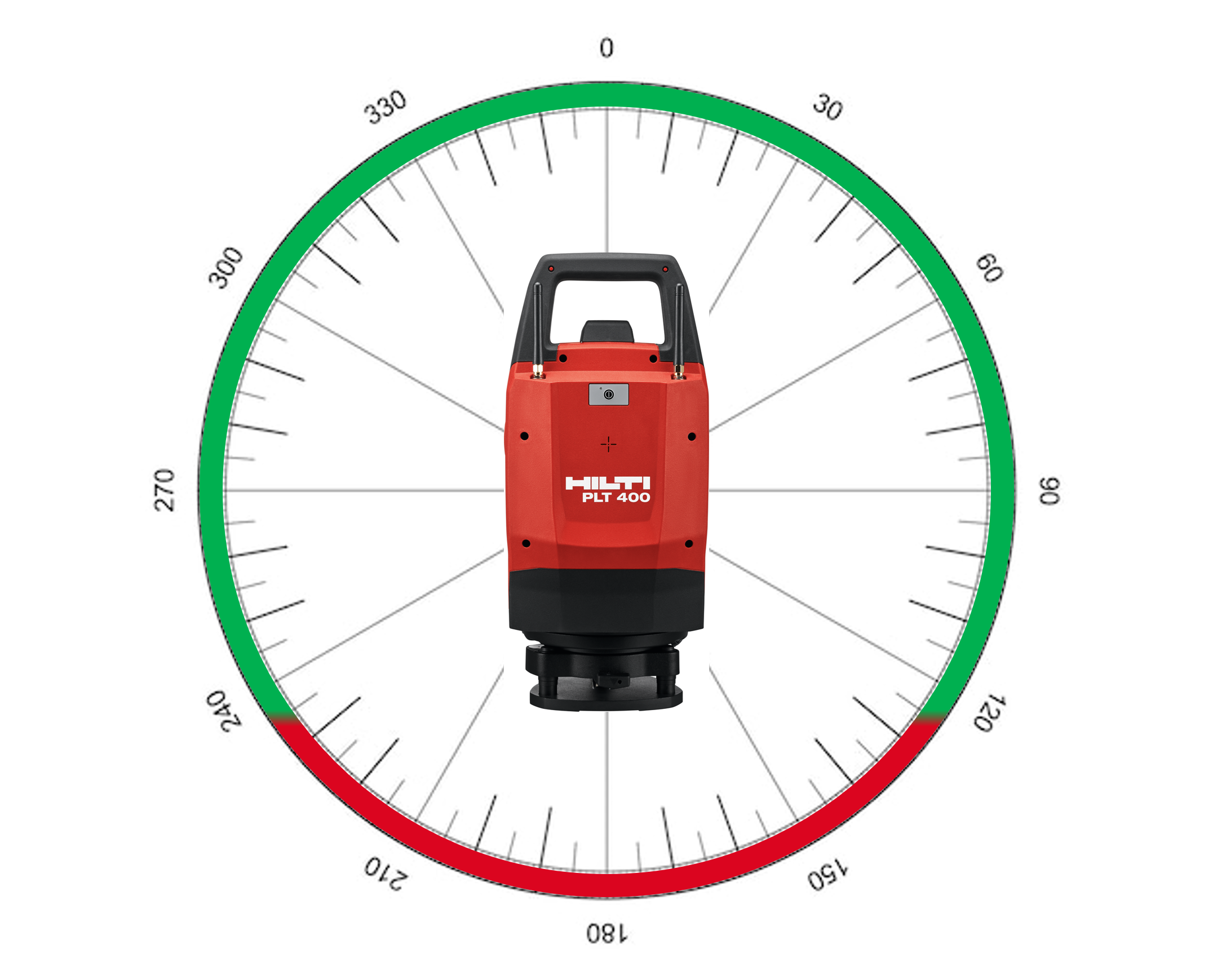

La advertencia «Demasiado inclinado» aparece cuando el ángulo vertical entre la estación total y el prisma seguido supera el rango de seguimiento compatible (entre 125° y 235°). Cuando esto ocurre, la estación total puede perder el prisma y el rendimiento del seguimiento puede verse afectado.
Para resolver esta advertencia, ajuste la altura del prisma o la altura de la estación total para volver a situar el prisma dentro del rango de seguimiento compatible. Una vez reducido el ángulo, se puede reanudar el seguimiento normal del prisma.
