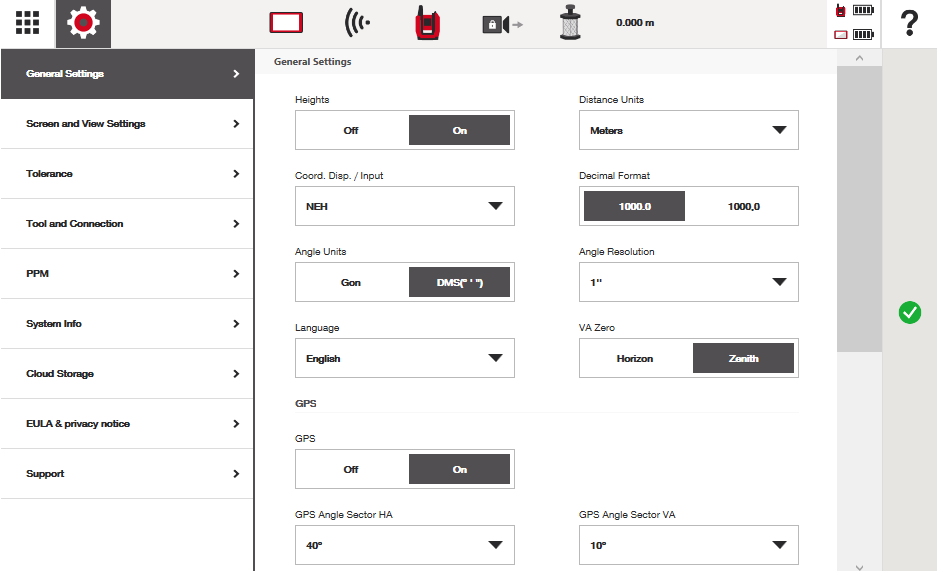

Resumen de Configuración General

La pestaña de Configuración General controla cómo se muestran e interpretan los valores en HCL. Incluye configuraciones para unidades, idioma, visualización de ángulos, comportamiento del GPS, manejo de prismas y objetivos, y el teclado.

General

Estas configuraciones afectan cómo se muestran las mediciones, coordenadas y ángulos en toda la aplicación.

Alturas

Esta configuración permite el uso de valores de altura para mediciones, posicionamiento y vista CAD.

Para la mayoría de trabajos de diseño 2D, se recomienda que esté desactivado
Cuando se trabaja con dibujos 3D o flujos de trabajo basados en alturas, debe estar activado

Cuando las alturas están activadas, la estación total también requiere una configuración de altura de estación, para saber a qué altura está posicionada en el sitio de trabajo.

Unidades de Distancia

Elija las unidades de distancia utilizadas en toda la aplicación, como metros, pies o milímetros. Esto afecta cómo se muestran y se ingresan las distancias.

Visualización / Entrada de Coordenadas

Elija cómo se muestran y se ingresan las coordenadas en el sistema.

NEH (Norte, Este, Altura) es el valor predeterminado
Se pueden seleccionar otros órdenes de coordenadas según los estándares del proyecto o regionales

Esta configuración afecta los campos de entrada de coordenadas, la información de puntos y las visualizaciones CAD.

Formato Decimal

Seleccione si los valores decimales se muestran usando:

Un punto (.)
Una coma (,)

Esto debe coincidir con los estándares regionales de formato numérico.

Unidades de Ángulo

Elija cómo se muestran los ángulos:

Gradianes (Gon)
Grados, Minutos, Segundos (DMS)

Esto afecta todos los valores angulares mostrados durante el posicionamiento, diseño y medición.

Resolución de Ángulo

Seleccione el incremento de resolución angular más pequeño necesario para sus mediciones de ángulo. Una resolución más alta proporciona lecturas angulares más detalladas.

Idioma

Elija el idioma utilizado en toda la aplicación. Esto afecta menús, configuraciones, atajos y texto en pantalla.

Cero VA

Elija dónde se establece la referencia cero del ángulo vertical (VA).

Horizonte - El ángulo vertical se lee como cero cuando el telescopio está nivelado (mirando hacia adelante).
Cenit - El ángulo vertical se lee como cero cuando el telescopio apunta directamente hacia arriba.

Esta configuración cambia cómo se interpretan y muestran los ángulos verticales. Usar la aplicación de teodolito le ayudará a visualizar estos valores angulares rápidamente.

GPS

Estas configuraciones controlan cómo se usa la información GPS del tablet para ayudar en la orientación y búsqueda de prismas. Consulte este artículo para una comprensión más profunda de cómo puede aplicar esto en su flujo de trabajo.

GPS

Active o desactive el uso del GPS. Cuando está activado y se usa al aire libre, el GPS puede ayudar al sistema a orientar la herramienta hacia su ubicación aproximada.

Sector de Ángulo GPS HA / VA

Define el rango de ángulo horizontal y vertical que la herramienta rotará cuando se use el GPS para ayudar a orientar la herramienta hacia su posición antes de iniciar una búsqueda de prisma. Limitar este rango puede reducir rotaciones innecesarias y mejorar la capacidad de respuesta.

Prisma / Objetivo

Estas configuraciones controlan cómo la estación total busca y sigue prismas u objetivos.

Sector de Ángulo HA / VA

Define el rango de ángulo horizontal y vertical en el que la estación total buscará un prisma u objetivo. Sectores de ángulo más pequeños pueden acelerar la adquisición del objetivo, mientras que sectores más grandes aumentan la cobertura de búsqueda.

Búsqueda Predictiva

Seleccione cuánto tiempo el sistema continúa buscando predictivamente un prisma u objetivo después de que se pierde temporalmente. Esto permite que la herramienta siga el movimiento esperado del prisma cuando está brevemente obstruido.

Bloqueo Automático en Láminas

En el PLT 300, el bloqueo automático siempre está activado y no se puede desactivar. La opción de alternar no será visible.
En el PLT 400, el bloqueo automático se puede activar o desactivar en Configuración General o directamente en la vista de cámara

Consulte este artículo para más información sobre cómo usar esto en su flujo de trabajo.

Cuando está activado, el sistema detecta automáticamente una lámina de prisma compatible dentro de la vista de la cámara y se mueve al centro del objetivo. Esto se recomienda para la mayoría de los flujos de trabajo de diseño y medición.

Teclado

Estas configuraciones controlan el comportamiento del teclado y la asistencia de entrada.

Idioma del Teclado

Elija el idioma usado para el teclado en pantalla. Esto puede ser diferente del idioma de la aplicación si es necesario.
