Pisteiden tuonti ja vienti: Ohjeet

Mitä "pisteet" ovat HCL:ssä?

HCL-projektitiedostoon (tunnetaan nimellä HPL30) voidaan tallentaa monenlaisia pisteitä: ohjauspisteitä, asemointipisteitä, mitattuja pisteitä, merkattuja pisteitä ja asemointiaseman pisteitä.

Ohjauspisteet: Pisteitä, joita käytetään työkalun asemointiin, kuten tässä artikkelissa on nähtävissä.

Asemointipisteet: Pisteitä, jotka voidaan sijoittaa tiettyihin koordinaattipaikkoihin, kuten tässä artikkelissa kuvataan.

Mitattuja pisteitä: Pisteitä, jotka on mitattu (eivät siis asemoinnin kautta) päätelaitteella asemoinnin jälkeen, kuten tässä artikkelissa kuvataan.

Merkityt pisteet: Asemointipisteitä, jotka on merkitty tai tallennettu täsmälleen siihen paikkaan, johon ne on asetettu, kuten edellä mainitussa asemointipisteiden artikkelissa selitetään.

Asemointiaseman pisteet: Paikkoja, joissa asemointiasema on määrittänyt koordinaattinsa asemoinnin jälkeen, kuten tässä artikkelissa käsitellään.

Kun tuot pisteitä projektiin ensimmäistä kertaa, teknisesti ainoat tuotavat pisteet ovat "Asemointipisteet" ja "Ohjauspisteet". Syynä tähän on se, että nämä pisteet ovat ainoat, jotka liittyvät uusiin projekteihin – kaikki muut pisteet liittyvät pisteisiin, jotka on luotu työkalun mittauksen jälkeen.

Huomaa, että voit aina muokata pisteiden luetteloa tuonnin jälkeen tabletilla.

Missä tiedostotyypissä pisteet tallennetaan?

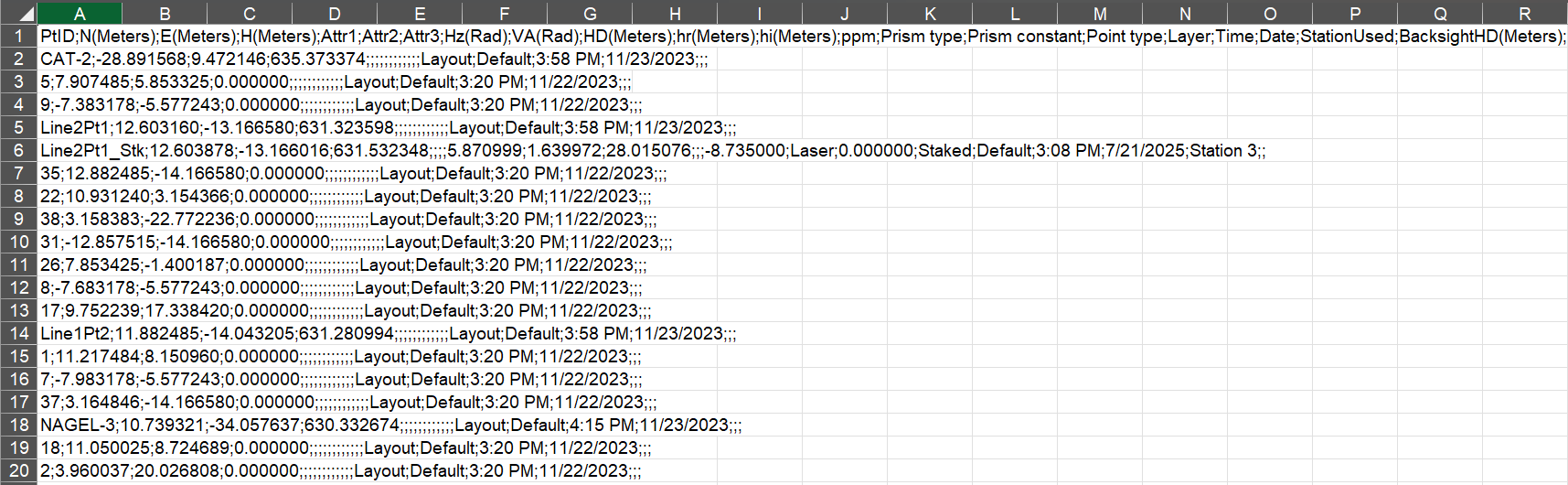

Pistetiedostot, kun ne tuodaan tai viedään yksinään, tallennetaan csv- tai txt-tiedostoina. Jos et ole tottunut tähän tiedostotyyppiin tietojen tallentamisessa, se voi näyttää aluksi hieman oudolta. Alla on kuvakaappaus esimerkistä, miltä tiedosto näyttää avatessa:

Jos luet CSV-tiedoston ylintä riviä, huomaat, että siinä on kategorioita, jotka kuvaavat esitettyjen tietojen tyyppiä, ja jokainen arvo on erotettu jollakin välimerkillä (tässä tapauksessa ";"). Pistetiedoston tärkeimmät tiedot ovat pisteen nimi (PtID) ja pisteen koordinaattiarvot (itäkoordinaatti, pohjoiskoordinaatti ja korkeuskoordinaatti).

Kaikki muu CSV-tiedoston tieto pisteistä on lisätietoa, joka voi olla hyödyllistä, mutta tyypillisesti koordinaattitiedot ovat tärkeimmät.

Miten tuot pisteitä projektiin?

Voit tuoda pisteitä joko "Ohjauspisteinä" tai "Asemointipisteinä", ja työkalu tarvitsee vain standardimuotoisen csv/txt-tiedoston tätä varten. Pisteen nimen ja koordinaattien lisäksi, jos csv/txt-tiedosto on viety Hilti-ohjelmistosta, pisteiden attribuutit (jos sovellettavissa) tuodaan, ja ohjauspisteitä tuotaessa voidaan tuoda myös mittatikun korkeus ja prismatiedot. Muut CSV:ssä olevat tiedot jätetään tuonnissa huomiotta.

Lisäksi ohjelmisto tallentaa pisteiden tuonti-/luontihetken ajan ja päivämäärän raportointia varten.

Sujuvaa tuontia varten on suositeltavaa tarkistaa pistetiedosto ja varmistaa, että jokaisella pisteellä on oma yksilöllinen nimensä. Vaikka ohjelmisto pystyy havaitsemaan samannimiset pisteet, virheitä voi silti esiintyä.

Alla käymme läpi, miten muotoilla tuontitiedosto, sitten miten tuoda asemointipisteitä ja lopuksi ohjauspisteitä.

Tuonti vaihe 1: Hanki oikea tiedostomuoto pistetiedostollesi

Teollisuuden standardi csv/txt-tiedosto on muotoiltu näin:

"POINT NAME;N Coordinate;E Coordinate;H Coordinate"

Vaikka yllä olevassa esimerkissä käytetään puolipistettä (";") arvojen erottimena, voit käyttää haluamaasi erotinta.

Tuonti vaihe 2: Avaa projekti

Valitse projekti, johon haluat tuoda pisteitä, projektinäkymästä:

Tuonti vaihe 3: Asemointipisteiden tuontivaihtoehto

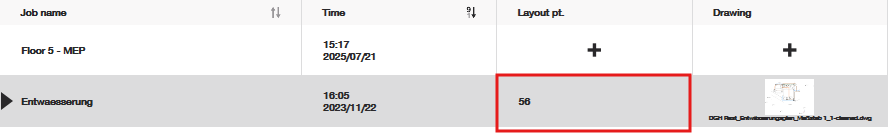

Jos tuot asemointipisteitä, avaa projekti nähdäksesi siinä olevat työt. Klikkaa sitten työkohtaisen asemointipisteen laatikkoa, johon haluat tuoda pisteet:

Ilmoita, että aiot tuoda pisteitä tähän työhön:

Etsi tiedosto tarvittavasta tiedostopolusta ja paina vihreää valintamerkkiä:

Tuonti vaihe 4: Valitse tiedostosi oikea muoto

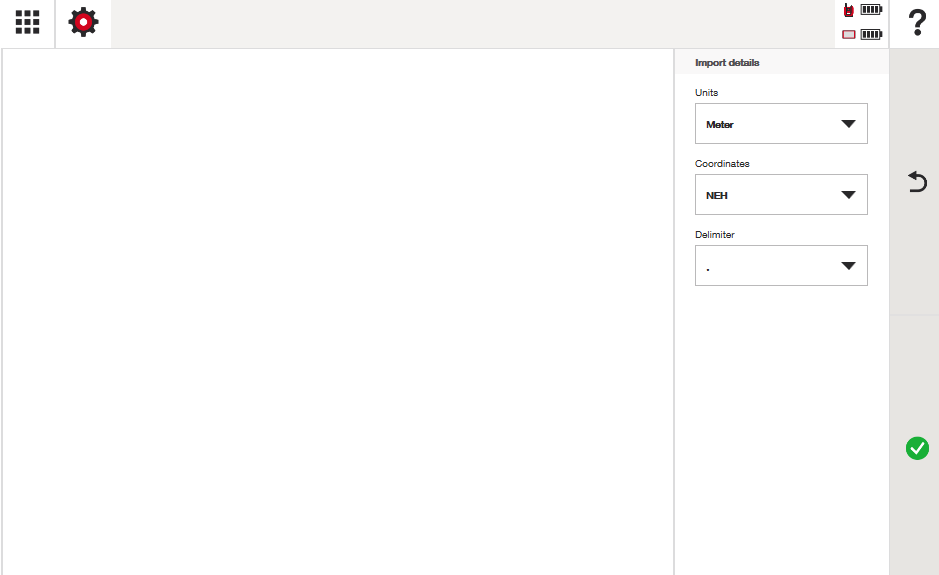

Ohjelmisto yrittää analysoida tuomasi tiedot ja tunnistaa käytetyt yksiköt sekä pisteiden koordinaattijärjestyksen. Voit aina säätää tai muuttaa näitä asetuksia oikeaksi "Tuonnin tiedot" -ikkunassa näytön oikealla puolella:

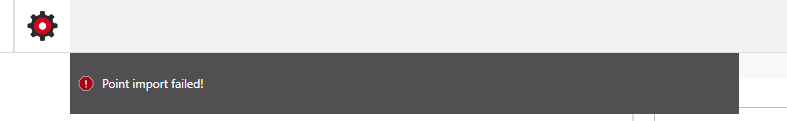

Jos valitsemasi muoto on virheellinen, saat virheilmoituksen. Yleensä pelkkä tietojen erottimen (delimiterin) vaihtaminen voi korjata tämän virheen:

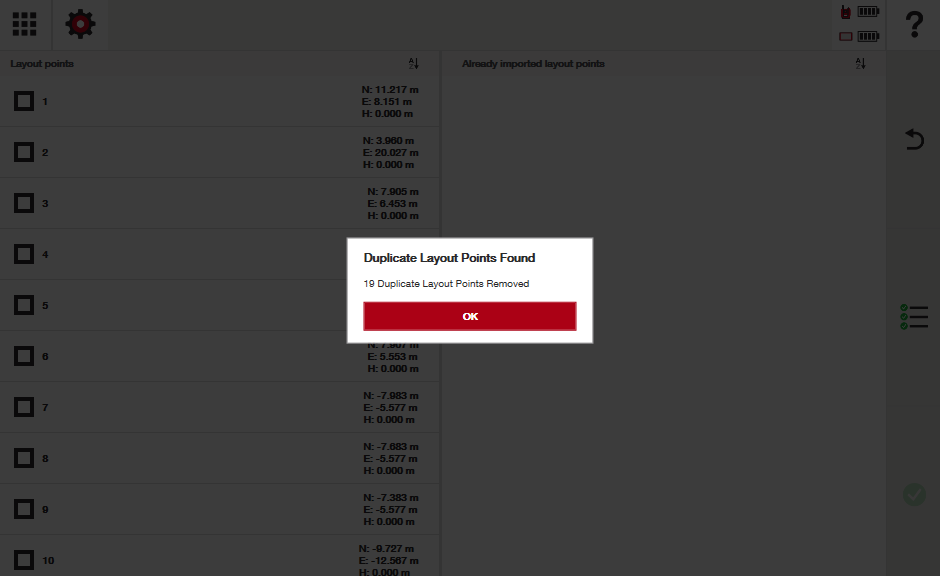

Jos ohjelmisto havaitsee csv-tiedostossa pisteitä, joilla on samat nimet ja koordinaatit, se poistaa kaksoiskappaleet ja ilmoittaa siitä. Huomaa, että on erittäin suositeltavaa tarkistaa pisteluettelosi ennen tuontia poistaaksesi tai muuttaaksesi samannimisiä pisteitä. Tämä auttaa tekemään tuontiprosessista sujuvamman ja vähentää virheiden mahdollisuutta:

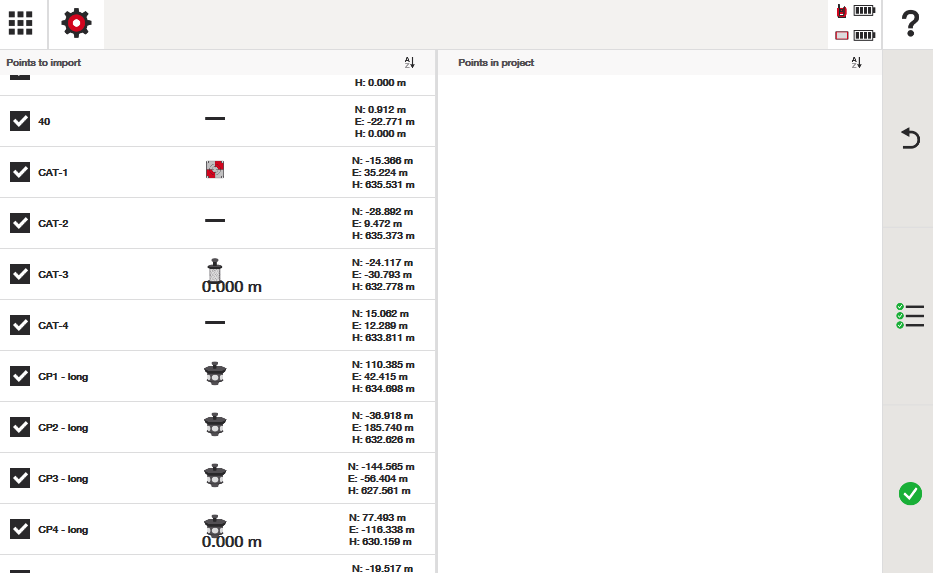

Jos ohjelmisto huomaa, että työssäsi on jo pisteitä, joilla on sama nimi, se kysyy, miten haluat toimia: säilyttääkö vanhan pisteen vai korvata sen uudella:

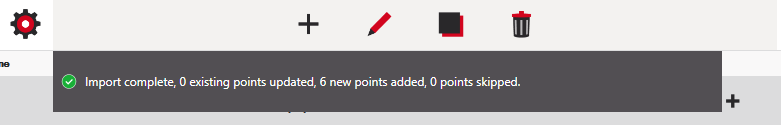

Kun tuonti on valmis, näet viestin, joka kertoo onnistumisesta:

Tuonti vaihe 5: Ohjauspisteiden tuontivaihtoehto

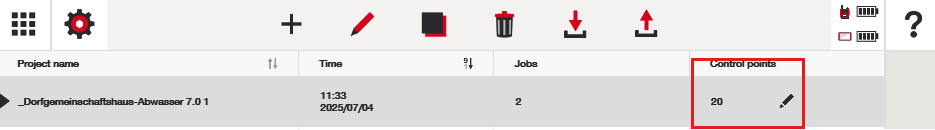

Jos tuot ohjauspisteitä, klikkaa vain ohjauspisteitä edustavaa laatikkoa alkuperäisessä projektinäkymässä:

Eroaako ohjauspisteiden tuontiprosessi asemointipisteistä?

Kyllä – mutta vain hieman. Ohjauspisteitä tuotaessa voit tuoda prismatiedot ja mittatikun korkeuden csv/txt-tiedostosta, joka on viety Hilti-ohjelmistosta. Sinua pyydetään myös muokkaamaan prismatietoja pisteittäin ennen tuonnin viimeistelyä.

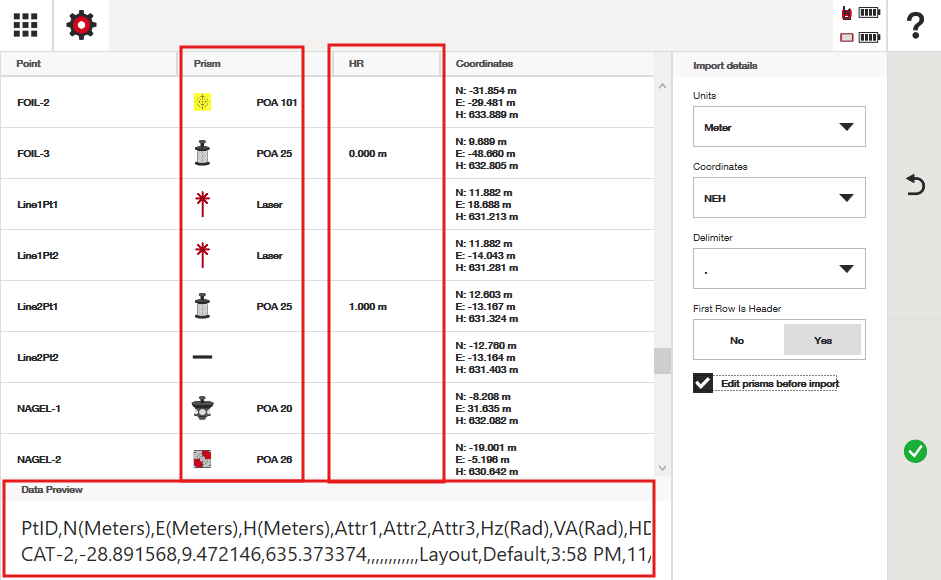

Huomaa, että ohjauspisteiden tuontinäytöllä on enemmän tietoa: prismatyyppi, mittatikun korkeus ja esikatselu kaikista csv/txt-pistetiedoista:

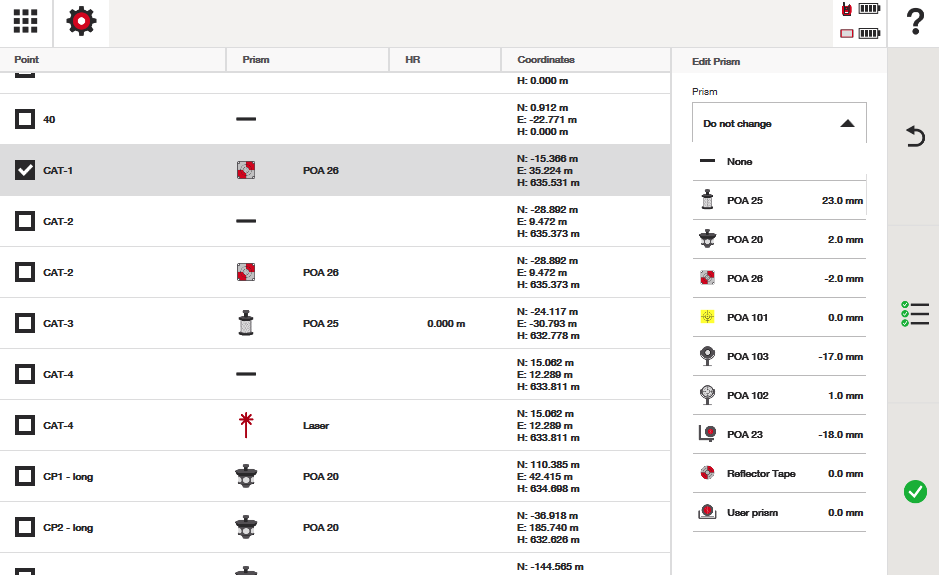

Kun "muokkaa prismejä ennen tuontia" -vaihtoehto on päällä, voin myös säätää tarvitsemani tiedot:

Kun muokkaus on valmis, paina vihreää valintamerkkiä poistuaksesi prismien muokkausvalikosta. Pistetietojen tuontiprosessi on sitten samanlainen kuin asemointipisteillä, mutta näytöllä näkyvät myös pisteisiin liittyvät prismat ja mittatikun korkeus:

Mitä tehdä, jos saat "virhe avattaessa työtä" -viestin pisteiden tuonnin jälkeen?

Jos saat virheen, että työtä ei voi avata pisteiden tuonnin jälkeen, se johtuu todennäköisesti siitä, että pisteellä on sama nimi kuin toisella pisteellä, mutta eri koordinaatti. Palaa pisteluetteloosi ja tarkastele pisteitä pisteen nimen mukaan lajiteltuna. Poista tai muuta samannimisiä pisteitä, erityisesti jos niillä on sama nimi mutta eri koordinaatit. Ohjelmisto on voinut ohittaa kaksoiskappaleet, jos pisteillä oli sama nimi mutta eri koordinaatit, mikä aiheuttaa virheen.

Kuinka paljon tietoa CSV/TXT-tiedostosta tuodaan koordinaattien lisäksi?

Jos tuot csv/txt-tiedoston, joka on viety Hilti-pohjaisesta ohjelmistosta, voit myös saada pisteiden attribuuttitiedot, jos sovellettavissa. Lisäksi vain ohjauspisteitä tuotaessa voit tuoda mittatikun korkeuden ja prismatiedot pisteittäin. Huomaa, että prismatietoja ja mittatikun korkeutta ei tuoda asemointipisteiden tuonnissa.

Miten viet pisteitä projektista?

Siirry projektivalikkoon ja valitse projekti, josta haluat viedä pisteitä:

Tästä voit napauttaa aluetta, jossa lukee "ohjauspisteet" ja viedä pelkästään projektin ohjauspisteet:

Tai voit viedä pisteitä tietystä työstä projektissa:

Kun napautat asemointipisteiden saraketta työvalikossa, näet vaihtoehdon valita, mitkä pisteet haluat viedä, ja näet kuinka monta kunkin tyyppistä pistettä kyseisessä työssä on saatavilla vientiin:

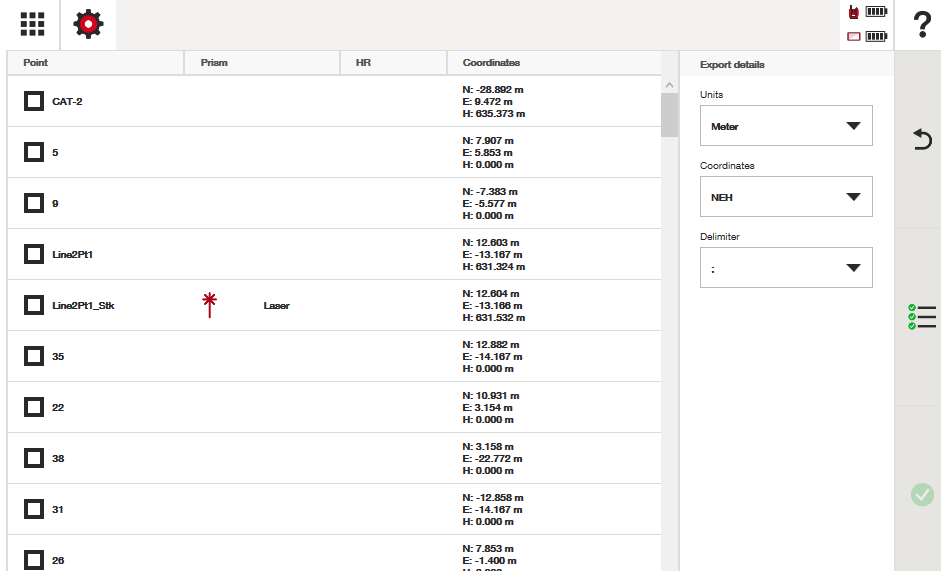

Jatkaessasi sinulle avautuu vielä yksi ikkuna, jossa voit tarkentaa, mitkä pisteet haluat viedä, sekä määritellä, miltä csv/txt-tiedosto näyttää: millä YKSIKÖILLÄ pisteet näytetään, missä KOORDINAATTIJÄRJESTYKSESSÄ pistearvot ovat ja mitä EROTINTA (SEPARATOR) käytetään arvojen erottamiseen:

Voit valita pisteet yksitellen tai käyttää "valitse kaikki" -painiketta näytön oikeassa reunassa.

Kun pisteet on viety, ne tallennetaan CSV-tiedostona.

Mitä tietoja viedään pisteiden CSV- tai TXT-tiedostossa?

Kun avaat pisteiden CSV-tiedoston, näet, että jokaisesta pisteestä tallennetaan paljon tietoa, jotka voivat olla erittäin hyödyllisiä projektiasi ja mitattuja tai asemointeja pisteitä tarkastellessasi.

PtID: viety pisteen nimi
N,E,H-koordinaatit: pisteen sijainnin koordinaattitiedot
Attr1-4: pisteeseen liitetyt attribuutit, jos sellaisia on. Nämä lisätään manuaalisesti käyttäjän toimesta.
"Hz ja VA" (radiaanit): päätelaitteen tallentamat kulmat radiaaneina, kun piste mitattiin tai merkittiin. Radiaaneja käytetään vientitiedoissa, koska ne on yleensä helpompi integroida muihin ohjelmistoihin.
HD (vaakasuora etäisyys): tarkka vaakasuora etäisyys takymetriltä pisteeseen, joka merkittiin tai mitattiin. HD ei ota huomioon kaltevuutta, ainoastaan 2D-vaakasuoran etäisyyden.
HR (mittatikun korkeus): mittatikun korkeus, joka käyttäjä on manuaalisesti syöttänyt (jos sovellettavissa) pisteen mittauksen tai merkinnän yhteydessä.
HI (laitteen korkeus): takymetrin korkeus, joka käyttäjä on manuaalisesti syöttänyt (jos sovellettavissa) pisteen mittauksen tai merkinnän yhteydessä. Tämä näkyy vain, jos asemointiaseman korkeus on syötetty asemoinnin aikana.
PPM (miljoonasosat): käyttäjän manuaalisesti säätämä ppm-luku työkalun ppm-asetuksissa – luku, joka korjaa virheitä ympäristöolosuhteiden vaikutuksesta.
Prismatyyppi: käyttäjän käyttämä prismatyyppi pisteen merkinnän tai mittauksen yhteydessä
Prismavakio: mittauksen aikana käytetyn prisman vakio. Muista, että jokaisella prismalla on jokin vakio, joka auttaa takymetriä laskemaan prisman keskikohdan sen yhteydenoton jälkeen.
Pistetyyppi: indikaattori pisteen tyypistä (merkattu, asemointi, ohjaus, asema tai mitattu)
Kerros: CAD-kerros, johon piste on tallennettu. Tämä auttaa käyttäjää tunnistamaan tai lajitelemaan relevantit pisteet CSV:stä.
Aika: pisteen tallennusaika
Päivämäärä: pisteen tallennuspäivä. Huomaa – aika ja päivämäärä auttavat seuraamaan tuottavuutta tai varmistamaan, että työ on tehty tiettyyn aikaan mennessä (esim. ristiriitojen ratkaisuun)
Käytetty asema: aseman numero, jota käytettiin pisteen mittaukseen tai merkintään. Tämä auttaa virheiden korjauksessa tai vianmäärityksessä, kuten havaitsemaan, mitkä pisteet on mitattu tarkasti ja mitkä eivät, ja mitä asemaa näissä tilanteissa on käytetty. On viisasta säilyttää "asema pisteet" koko projektin ajan, sillä jos poistat asemointipisteitä, aseman tiedot menetetään niiltä pisteiltä, jotka on mitattu kyseisellä asemalla. Et esimerkiksi pysty näkemään, mitä asemaa käytettiin tiettyjen pisteiden mittaukseen.

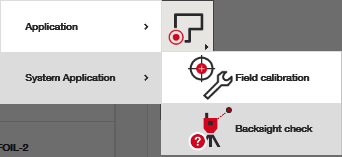

Takaisinkatselu HD: etäisyys ensimmäiseen ohjauspisteeseen, jota käytettiin asemoinnissa. Voit milloin tahansa tarkistaa tallennetun ohjauspisteen takaisinkatseluksi suorittamalla "takaisinkatselutarkistuksen".
