Mitä "Pisteen tiedot" tarkoittavat asemoinnin aikana?

"Pisteen tiedot" paljastavat asemointivarmuuden asemoinnin jälkeen

"Pisteen tiedot" -näyttö tulee näkyviin asemointiprosessien aikana, joissa takymetri laskee koordinaattiaseman suhteessa mittaamiinsa ohjauspisteisiin, kuten ohjauspisteasemoinnissa. Lyhyesti sanottuna pisteen tiedot paljastavat mahdolliset virheet ja luottamustason koordinaattiasemoinnissa, jonka takymetri on itselleen laskenut.

Pisteen tietojen näytön tulkitseminen voi olla vaikeaa (ja pelottavaa). Siksi HCL näyttää asemointivirheen tiedot, mutta käyttää myös muita menetelmiä tarjotakseen visuaalisia apuvälineitä virheiden vaikutusten ymmärtämiseen. Työkalut kuten toleranssiasetukset ja visuaalit kuten vihreä asemointikehä ovat erittäin hyödyllisiä asemoinnin tarkkuuden ymmärtämisessä ja hyvin intuitiivisia.

Jos sinulla on vaikeuksia ymmärtää pisteen tietoja, kokeile käyttää toleranssiasetuksia ja vihreän asemointikehän visuaaleja arvioidaksesi, onko asemointisi tarkkuus työsi kannalta sopiva. Alla pisteen tietojen näyttö selitetään kuitenkin hieman yksityiskohtaisemmin.

"Pisteen tiedot" selittävät asemointitiedot "parhaan sovituksen" tilanteesta

Jos muistat ohjauspisteasemoinnin perusidean, takymetri mittaa yksinkertaisesti kukin ohjauspisteen ja määrittää, kuinka hyvin ohjauspistesarja vastaa digitaalisen suunnitelman ohjauspisteiden järjestystä.

On käytännöllistä (ja järkevää) olettaa, että asemoinnin aikana esiintyy todennäköisesti joitain virheitä, koska kukaan ei ole täydellinen. Siksi on tärkeää saada mahdollisimman paljon tietoa näistä virheistä niiden vaikutusten vähentämiseksi asemoinnissa ja mittauksissa.

Kun päätelaite mittaa kukin ohjauspisteen ja yrittää sovittaa ne suunnitelmaan, se suorittaa "parhaan sovituksen" analyysin. Toisin sanoen se määrittää, mitkä ohjauspisteet ovat todennäköisesti tarkempia kuin toiset kulmien ja mittausten perusteella, joita se tekee niiden välillä, ottaen myös huomioon päätelaitteen ja ohjauspisteiden väliset etäisyysmittaukset. Taustalla tapahtuu paljon kolmiointia.

Näiden erilaisten mittausten - kulmamittausten ja etäisyysmittausten - perusteella takymetri määrittää koordinaattinsa suhteessa näihin ohjauspisteisiin. Tämä tapahtuu siis "parhaan sovituksen" analyysin jälkeen ohjauspisteiden kanssa.

Pisteen tietojen ymmärtäminen - esimerkki

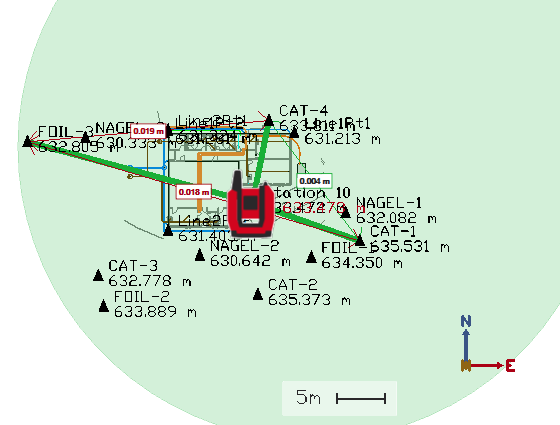

Alla olevassa esimerkissä näet, että olen mitannut työmaallani 3 ohjauspistettä: CAT-4, FOIL-3 ja CAT-1

Voit havaita, että mitattujen pisteiden välillä on joitain virheitä:

• FOIL-3 ja CAT-4 välinen etäisyys on 19 mm lyhyempi kuin suunnitelmassa
• CAT-4 ja CAT-1 välinen etäisyys on 4 mm pidempi kuin suunnitelmassa
• CAT-1 ja FOIL-3 välinen etäisyys on 18 mm lyhyempi kuin suunnitelmassa

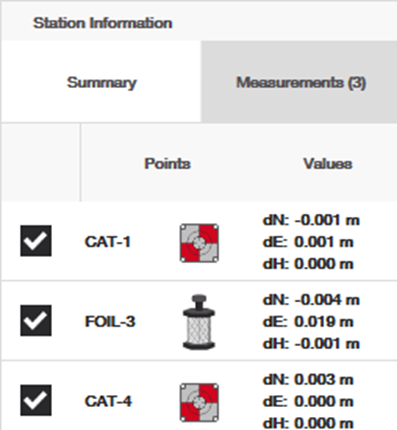

Takymetri havaitsee tämän ja löytää sitten "parhaan sovituksen" näille ohjauspisteille yhteensopivuuden varmistamiseksi. Se näyttää tämän tekemällä asemointitietojen näytön mitatuista pisteistä:

"Parhaan sovituksen" analyysissä takymetri tunnisti todennäköisesti, että CAT-4 ja CAT-1 olivat parempia tai tarkempia ohjauspisteitä ja että FOIL-3 aiheutti todennäköisesti virheitä. Näet, miten se "siirsi" ohjauspisteitä niiden mitatusta sijainnista siihen, mikä saisi ne parhaiten sopimaan yhteen.

Esimerkiksi FOIL-3 siirrettiin 4 mm etelään ja 19 mm itään suunnitelman sijainnista.

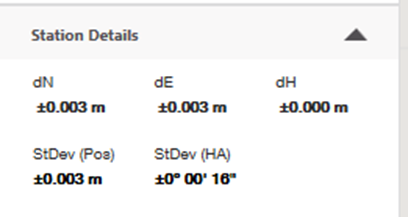

Parhaan sovituksen jälkeen se näyttää "Pisteen tiedot" -paneelissa, kuinka varma se on siitä, että se sijaitsee sille laskemassaan koordinaatissa:

Huomaa, että jokaisella arvolla on (+/-) kuvake. Tämä tarkoittaa, että takymetrin määrittämässä koordinaatissa sillä on mahdollinen sijaintivirhe 3 mm pohjois-eteläsuunnassa, 3 mm itä-länsisuunnassa, vaakakulmavirhe +/- 16 kaarisekuntia. Kaikki tämä johtaa lopulta sen "asemointivirheeseen" +/- 3 mm.

Mitä tämä tarkoittaa sovelluksillesi, paljastaa parhaiten vihreä asemointikehä toleranssiasetustesi mukaan. Jos mietit, onko tämä "hyvä" asemointi, se on sinun päätettävissäsi, sillä virheitä on, mutta asemointiprosessi varmistaa, että sinulla on riittävästi tietoa nähdäksesi, mitä nuo virheet ovat ja miten ne voivat vaikuttaa työhösi.

Merkitseekö "Pisteen tiedot" -virheet sitä, etten ole tarkka?

On tärkeää ymmärtää, että kun asemoin työkalun, se laskee yksinkertaisesti päätelaitteen koordinaatin sijainnin. Asemoinnin jälkeen takymetri mittaa ja asemoi pisteet tarkasti suunnitelman mittojen mukaan, ottaen huomioon käyttäjän huolellisuuden prismapylvään tason pitämisessä, oikeiden sääolosuhteiden asettamisen jne. Monet muut tekijät kuin pelkkä sijainti vaikuttavat tarkkuuteen.

Asemointivirhe tarkoittaa, että jos palaisit toisena päivänä ja asemointaisit uudelleen ohjauspisteisiin, pisteiden sijainnissa voisi olla pieni millimetrinen virhe eri asemointipäivien välillä.

Siksi paras käytäntö on perustaa hyvin vakaat ohjauspisteet työmaallesi ja käyttää niitä johdonmukaisesti koko projektin ajan. Tämä auttaa pitämään asemoinnin ja mittaukset johdonmukaisina ja tarkkoina päivästä toiseen. Katso tämä artikkeli saadaksesi lisätietoa ohjauspisteiden parhaista käytännöistä.
