Mikä on asemointiraportti?

Asemointiraportin avulla voit tarkastella projektissasi käyttämiesi eri asemointimenettelyjen ja -tulosten historiaa. Raportin tehokasta käyttöä varten on tärkeää ymmärtää useita määritelmiä. Raportti on kuitenkin intuitiivinen, joten opit todennäköisesti ymmärtämään sen nopeasti.

Asemointiraportin avulla voit seurata asemointiprosessisi tarkkuutta ajan mittaan. Voit seurata käyttämiäsi kontrollipisteitä, takymetrisi koordinaatteja kussakin asemoinnissa, kunkin asemoinnin mahdollista poikkeamaa sekä asemoinnin aikaisia PPM-asetuksia.

Lisäksi asemoinnin perusteella laskettu "vihreä ympyrä" eli suositeltu mittausalue tallennetaan kuvana raporttiin jokaisen asemoinnin jälkeen, jos toiminto on käytössä.

Asemointiraportit ovat erinomainen työkalu merkintöjen ja mittausten seurantaan ja vianmääritykseen. Tämä johtuu erityisesti siitä, että myös viedyt pistetiedot (kuten merkittyjen ja mitattujen pisteiden tiedot) tallentavat aseman, jolla piste mitattiin. Voit tarkistaa työsi helposti tämän raportin avulla.

Katso viitteenä tästä artikkelista, miten pistetietoja viedään.

Asemointiraportin esittely

Asemointirapelluksen sijainti

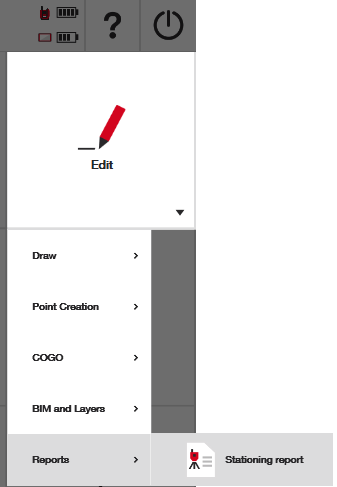

Asemointiraporttisovellus löytyy aloitusnäytön muokkauskuvakkeen alta. Siirry raportteihin, niin voit viedä asemointiraportin:

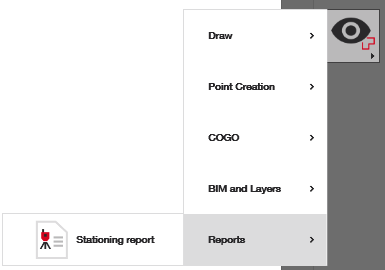

Se sijaitsee myös CAD-näkymän muiden kuin mittaussovellusten välilehdellä:

Raportin asetukset

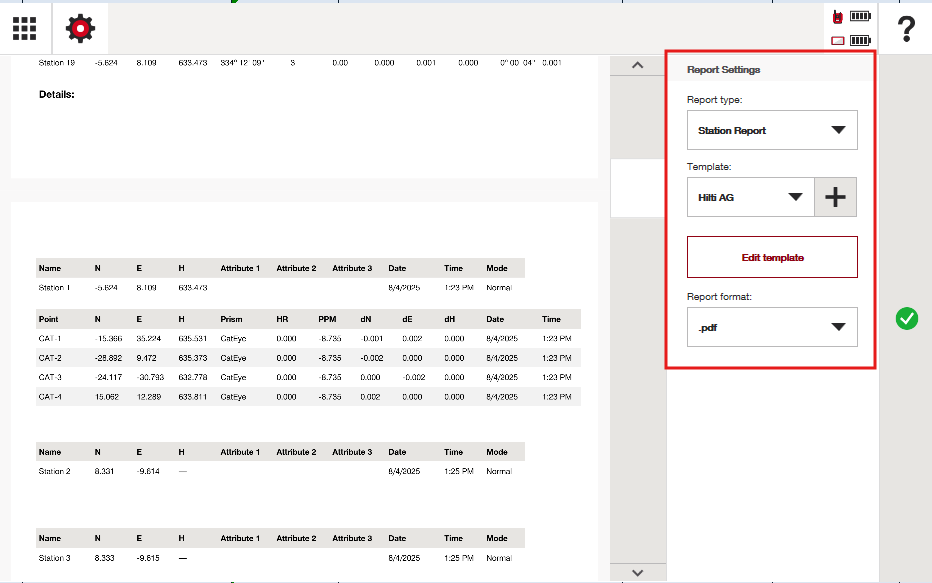

Voit säätää raportin asetuksia ennen vientiä vientinäytössä:

Tämän alueen avulla voit muokata mallia tai vaihtaa raportin muodon .xlsx- ja .pdf-muodon välillä.

Mitä asetuksia voit säätää kohdassa ”Muokkaa mallia”?

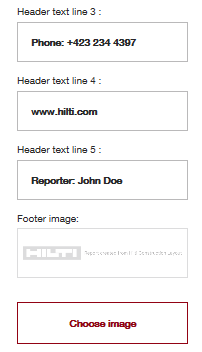

Voit säätää, mitä mallin ylä- ja alatunnisteessa näytetään sekä sitä, mihin haluat ylä tunnisteen sijoitettavan. Muokkaa raportti tarpeidesi mukaan.

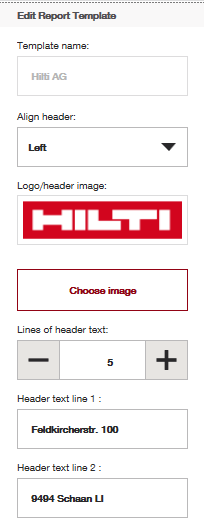

Vaihda kuvia ja säädä tietoja tarpeen mukaan:

Asemointiraportin ylätunnisteen tiedot

Asemointiraportti alkaa ylätunnisteella:

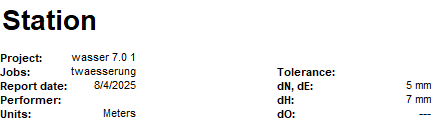

Siinä näkyvät projekti ja työ, joista asemointiraportti on haettu, raportin päivämäärä, yksiköt (määritetty HCL-asetuksissa) sekä viennin aikainen toleranssiasetus (myös asetuksissa määritettävä tieto – katso tästä artikkelista toleranssitiedot).

Asemointiraportin taulukon tiedot

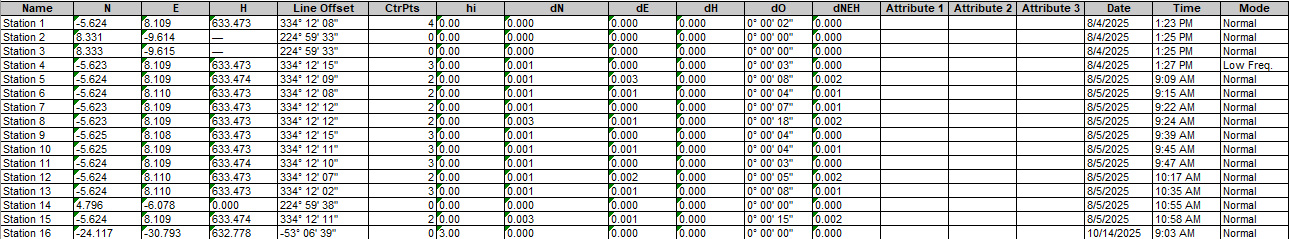

Ylätunnisteen jälkeen näkyviin tulee taulukko, joka sisältää kaikki sen projektin työhön liittyvät asemat, josta raportti vietiin:

Raportti sisältää seuraavat tiedot:

• Nimi: Aseman pisteen nimi
• NEH: Aseman koordinaattitiedot
• Kontrollipisteet: Tämä tieto näyttää asemointiprosessin aikana mitattujen kontrollipisteiden määrän.
  • Jos arvona on ”0”, asemointi tehtiin käyttämällä "kontrollipisteen päältä" -asemointia
• hI: Tämä on kojeen korkeus, joka syötetään tabletilla asemoinnin jälkeen (todennäköisesti käytössä vain kontrollipisteen päältä tehtävässä asemoinnissa).
• dN, dE, dH, dO: Nämä ilmaisevat asemoinnin määrityksen poikkeamat sen jälkeen, kun kontrollipisteet on mitattu ja aseman sijainti laskettu.
• Määrite 1–3: Kaikki ohjelmistossa asemointipisteeseen manuaalisesti lisätyt määritteet.
• Päivämäärä/aika: Asemoinnin ajankohta.
• Tila: Ilmaisee, oliko työkalu asemoinnin aikana normaalissa vai matalan taajuuden kalibrointitilassa. Katso tästä kalibrointia käsittelevästä artikkelista tilojen erot.

Yksittäisen asemoinnin tiedot asemointiraportissa

Jokaisesta yksittäisestä asemoinnista näytetään käytetyt kontrollipisteet sekä aikaleimat:

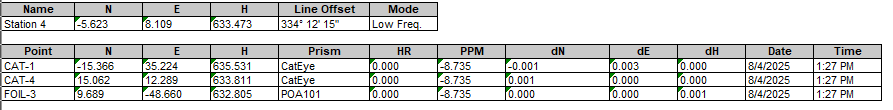

Kuten kuvakaappauksesta näkyy, jokaisessa valmistuneessa asemoinnissa näytetään aseman nimi, aseman koordinaatit sekä kalibroinnin aikana määritetty taajuustila. Jos "vihreä ympyrä" eli suositeltu mittausalue oli käytössä asemoinnin aikana, se näkyy tässä myös kuvana.

Lisäksi mukana ovat kaikki asemoinnissa käytetyt pisteet, niihin liittyvät prismat, aikaleima ja jopa mittaushetken PPM-asetukset (katso tämä artikkeli).

Kaikki nämä tiedot ovat erittäin hyödyllisiä merkittyjen ja mitattujen pisteiden vertailemisessa sekä projektin merkintöjen etenemisen tarkastelemisessa.
