Tämä sovellus on melko intuitiivinen. Sen avulla voit piirtää viivoja pisteiden välille. Sinulla on jopa mahdollisuus piirtää viivoja "reaaliajassa" eräänlaisena "mittaa ja tallenna" -toimintona. Jos viivojen lisääminen pisteiden välille digitaalisessa suunnitelmassasi on sinulle tärkeää, tämä on erinomainen sovellus siihen.
Yksinkertaisesti sanottuna, napauta kahta pistettä, ja viiva piirtyy niiden väliin. Vaihtoehtoisesti voit kytkeä päälle "reaaliaikaiset mittaukset" ja mitata viivoja samalla kun mittaat pisteitä työkalulla.
Katso alta tarkempi ohjeistus.
Avaa sovellus:
Aloitusnäytöltä tai CAD-näkymästä avaa sovellus:

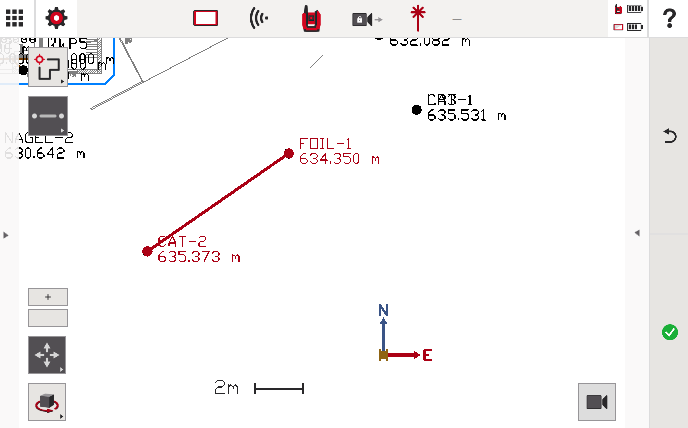

Tämän jälkeen sinua pyydetään automaattisesti napsauttamaan kahta haluamaasi pistettä ja piirtämään niiden väliin viiva. Hyväksy painamalla vihreää valintamerkkiä:
Voit toistaa prosessin niin monta kertaa kuin tarvitset.
Reaaliaikaisten mittausten käyttö
Niin kauan kuin olet asemassa (missä työkalu tietää koordinaattinsa), voit piirtää viivoja samalla kun mittaat työkalulla, hyvin samalla tavalla kuin mittaa ja tallenna -sovelluksessa.
Avaa oikean puolen ikkuna ja kytke reaaliaikaiset mittaukset päälle.
Paina nyt punaista mittauspainiketta, jolloin työkalu tekee alustavan pisteen punaisella:
Kun työkalu kääntyy tai pyörii, tummanpunainen viiva osoittaa, mihin olet liikkunut ja minne viiva piirretään, kun painat mittauspainiketta uudelleen:
Paina punaista mittauspainiketta vahvistaaksesi viivan, ja sen jälkeen vihreää valintamerkkiä. Jos et paina vihreää valintamerkkiä, viivaa ei tallenneta digitaaliseen tiedostoon. Huomaa, että tallennetaan vain viiva, ei pisteitä, jotka mittasit viivan luomiseksi:
