Työkalua ei voitu kalibroida

Tässä artikkelissa selitetään, mikä aiheuttaa “Työkalua ei voitu kalibroida” -viestin ja annetaan käytännön ohjeita sen ratkaisemiseksi, riippumatta siitä, laukaistiinko se kaltevuuskalibroinnin vai kenttäkalibroinnin aikana.

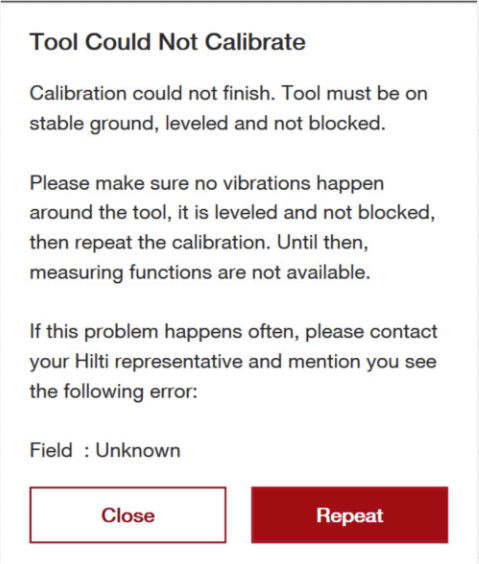

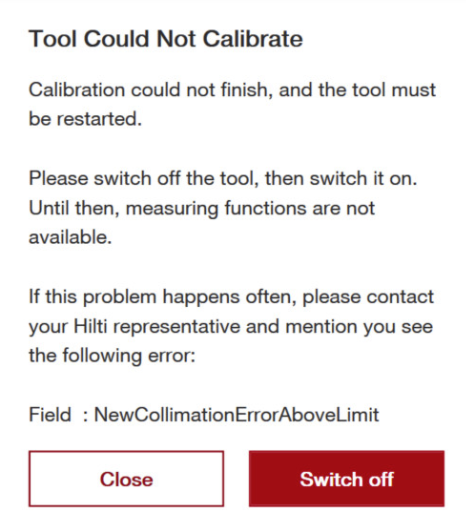

Tähän virheeseen liittyvät alavirhekoodit: "Kaltevuus: Tuntematon," "Kaltevuus 5: Aikatulutus," "Kaltevuus 1: Yleinen poikkeus," "Kaltevuus 11: Väärä tila," "Kenttä 11: Väärä tila," "Kenttä 1: Yleinen poikkeus," "Kenttä: Uusi ristipainikkeen poikkeama rajan yläpuolella," "Kenttä: Uusi trunnion-akselin virhe rajan yläpuolella," "Kenttä: Uusi kollimaatiovirhe rajan yläpuolella," "Kenttä: Tuntematon," "Kenttä 5: Aikatulutus."

Mitä "Työkalua ei voitu kalibroida" -viesti tarkoittaa

“Työkalua ei voitu kalibroida” -viesti on viimeinen varoitusviesti, joka näytetään, kun laite ei pysty suorittamaan kalibrointisykliä onnistuneesti loppuun.

Toisin kuin tarkemmat viestit (kuten Työkalu on epävakaa tai Työkalu on liian kallellaan tason saavuttamiseksi), tämä viesti tarkoittaa:

Kalibrointiprosessi ei pystynyt saavuttamaan kelvollista tai luotettavaa tulosta, riippumatta tarkasta syystä.

Tässä vaiheessa laite lopettaa kalibroinnin tahallisesti estääkseen epätarkan geometrian, ja se saattaa vaatia uudelleenkäynnistyksen ennen uudelleenyritystä.

Miksi useat ongelmat voivat johtaa tähän viestiin

Tähän viestiin voidaan päästä monia eri sisäisiä reittejä pitkin, mukaan lukien:

• Kalibroinnin aikakatkaisut
• Kalibrointitulokset hyväksyttävien rajojen ulkopuolella
• Väliaikaiset väärät tai määrittelemättömät sisäiset tilat
• Tuntemattomat tai odottamattomat olosuhteet
• Kaltevuus- tai kenttäkalibroinnin eskaloinnit, joita ei voitu ratkaista automaattisesti

Vaikka sisäinen syy saattaa vaihdella, perusedellytys on aina sama:

Laitteen on oltava fyysisesti vakaa, oikein tasonsa, esteetön ja puhtaassa optisessa ympäristössä, jotta kalibrointi voi onnistua.

Kun tätä peruslähtökohtaa ei voida saavuttaa ajoissa, kalibrointi pysähtyy ja tämä viesti ilmestyy.

Miksi laite pysähtyy sen sijaan, että "puskee läpi"

Kalibrointi on vaihe, jossa laite varmistaa ja päivittää sisäisen geometransa:

• Akselin kohdistus (pystyakselin, vaakasuoran/trunnion-akselin ja optisen akselin on oltava linjassa: vasen/oikea kierto, ylös/alas kierto ja linja, jota teleskooppi todellisuudessa seuraa)
• Optinen keskitys (onko ristipainike, kamerakuva, prismanseurannan optiikka ja EDM (laseri) -säde kaikki linjassa teleskoopin todellisen optisen keskilinjan kanssa)
• Kooderin suhteet (miten vaakasuora ja pystysuora kulmakooderi liittyvät teleskooppiin ja akselistoihin tarkkojen ja toistettavien kiertojen varmistamiseksi)
• Kompensaation rajat (raja, jonka jälkeen järjestelmä ei enää yritä kompensoida, koska se ei ole luotettavaa)

Kun akselit ovat oikein kohdistettu, teleskoopin kierto tapahtuu todellisen liikkeen keskuksen ympäri, vaakasuorat lukemat ovat samat riippumatta katselusuunnasta, pystysuorat lukemat ovat yhteneväiset, kun teleskooppi käännetään "ylösalaisin", ja geometria käyttäytyy symmetrisesti.

Kun optiikka on keskitetty, tähtäyspaikka teleskoopin ja kameran kautta on sama kuin mitattu sijainti (missä EDM osuu). Lisäksi prismanseurannan optiikka, kun se on keskitetty prismaan, on myös sama paikka, johon EDM osuu mittaamisen aikana.

Jos kalibroinnille sallittaisiin päättyä huonoissa olosuhteissa:

• Pystysuora geometria voisi olla virheellinen
• Korkeusvirheet voisivat kasvaa etäisyyden kasvaessa
• Mittaukset voisivat menettää toistettavuutensa (kaksi kertaa mitattu piste näyttäisi eri paikoissa)
• Tarkkuuden menetys voisi tapahtua ilman varoitusta

Sen sijaan, että riskeerattaisiin hiljaisia epätarkkuuksia, laite pysähtyy aikaisin ja selkeästi.

Paras tapa ratkaista: Nollaa ja palauta hyvät olosuhteet

Vaihe 1: Käynnistä laite uudelleen

Jos viesti kehottaa sinua käynnistämään uudelleen:

• Sammuta laite
• Odota muutama sekunti
• Käynnistä se uudelleen

Tämä poistaa väliaikaiset tilat ja valmistaa järjestelmän puhtaaseen kalibrointiyritykseen.

Vaihe 2: Varmista, että laite on mekaanisesti tasonsa

Ennen kuin yrität kalibrointia uudelleen:

• Säädä jalustan jalat niin, että pää on lähellä tasoa. Käytä tarvittaessa manuaalisesti säädettävää tribrakkia, kuten POAW 71.
• Käytä tason säätöruuveja huolellisesti — pyri olemaan mukavasti sallitulla alueella, ei vain "niukasti keskellä"

Kaltevuuskompensaatio ei korvaa oikeaa mekaanista tason säätöä.

Vaihe 3: Varmista vakaa asennus

Varmista, että:

• Laite on tukevalla maalla
• Ei ole tärinää askelista, tuulesta, koneista tai joustavista pinnoista
• Olet poissa tieltä kalibroinnin aikana

Jopa hienoinen liike voi aiheuttaa kalibroinnin pysähtymisen tai aikakatkaisun.

Vaihe 4: Tarkista, ettei mikään ole tukossa

Varmista, että:

• Mikään ei estä teleskooppia (kuten sumu linssissä tai lika)
• Peilit ja linssit ovat puhtaat
• Ei ole suojuksia, lisävarusteita tai roskia, jotka häiritsevät liikettä tai optiikkaa

Vaihe 5: Hallitse valaistusolosuhteita (erityisesti kenttäkalibroinnissa)

Jos työskentelet sisällä tai kirkkaissa ulko-olosuhteissa:

• Vältä heijastavia pintoja laitteen alla
• Estä voimakas auringonvalo tai ylävalaistus
• Sammuta työvalot, jotka loistavat ylöspäin
• Varjosta tai tummenna aluetta laitteen alla tarvittaessa

Kalibroinnin optiikka on herkempi hajavalolle kuin normaaleissa mittauksissa.

Vaihe 6: Suorita kalibrointi uudelleen

Kun olosuhteet on korjattu:

• Toista kalibrointi
• Useimmissa tapauksissa kalibrointi suoritetaan normaalisti, kun perusolosuhteet on palautettu

Mitä tämä viesti ei tarkoita

“Työkalua ei voitu kalibroida” -viesti ei automaattisesti tarkoita:

• Laitteiston vika
• Pysyvä vaurio
• Että laite tarvitsee huoltoa

Useimmissa tapauksissa se heijastaa tilannekohtaisia olosuhteita, jotka estävät kalibroinnin turvallisen suorittamisen loppuun.

Milloin eskaloida

Jos tämä viesti:

• Ilmestyy toistuvasti hyvin hallituissa oloissa
• Jatkuu uudelleenkäynnistyksen, huolellisen tason säädön, vakauttamisen ja puhtaan optiikan jälkeen
• Tapahtuu tasaisella, vakaalla maalla hyvissä valaistusolosuhteissa

Silloin tukipalveluun tai huoltoon ottaminen on paikallaan.

Viimeinen muistutus

Tämä viesti on olemassa mittaustarkkuuden suojaamiseksi.

Nollaamalla laite ja palauttamalla hyvät fyysiset, geometriset ja optiset olosuhteet annat laitteelle sen, mitä se tarvitsee suorittaakseen kalibroinnin oikein ja pitääkseen mittauksesi luotettavina.
