Mitä "Kulmamittaus" tarkoittaa kohdassa "Mittaa ja tallenna"?

Kulmat ja terävät reunat eivät ole luotettavia laserkohteita:

• Osa laserkeilasta osuu yhdelle pinnalle
• Osa pääsee kulman yli
• Osa voi heijastua kulman takana olevista esineistä

Tämä johtaa usein lyhyisiin, epävakaisiin tai vääristyneisiin etäisyyksiin kun yritetään mitata kulmaa suoraan.

Kulmamittaus välttää tämän ongelman erottamalla etäisyyden ja kulmien mittauksen, käyttämällä kumpaakin mittausta siellä, missä se on luotettavinta.

Kuinka kulmamittaus toimii (yksinkertainen selitys)

Sen sijaan, että yritettäisiin mitata kaikkea itse kulmasta, mittausprosessi jakautuu kahteen osaan:

1. Etäisyys mitataan siellä, missä laser toimii parhaiten
2. Kulmat mitataan siellä, missä tähtäystarkkuus on paras

Nämä arvot yhdistetään sitten käytännöllisen 3D-kulmaposition laskemiseksi.

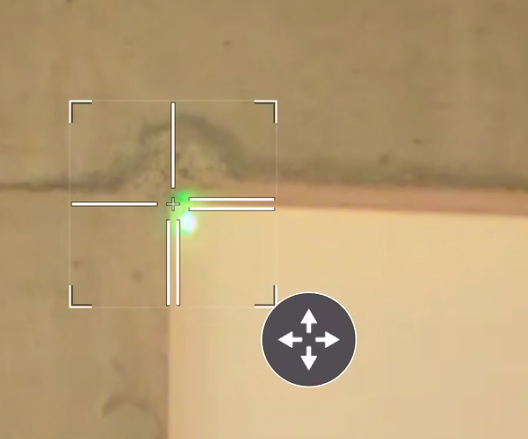

Vaihe 1: Mittaa luotettava etäisyys lähellä kulmaa

Mittaa piste hyvin lähellä kulmaa.

• Tasaisella pinnalla:
  Vältä lohkeilleita, pyöristettyjä tai epäsäännöllisiä reunoja.
• Tarjoaa puhtaan laserpalautteen:
  Laserpisteen on oltava täysin näkyvissä tasaisella pinnalla ja sen on annettava selkeä, vakaa mittaus.

Tämä mittaus antaa työkalulle luotettavan referenssietäisyyden, ei lopullisen kulmasijainnin.

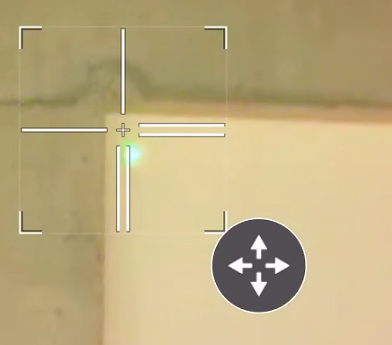

Vaihe 2: Tarkenna tähtäys tarkasti kulmaan (vain kulmat)

Käännä laitetta ja tarkenna tähtäys visuaalisesti juuri kulmaan.

• Tässä vaiheessa ei mitata etäisyyttä
• Laite tallentaa uudet:
  • Vaakakulman (HA)
  • Pystykulman (VA)

Tarkkuus tässä vaiheessa on kriittistä: tunnista tarkasti todellinen kulma kaukoputken avulla.

Vaihe 3: Työkalu yhdistää etäisyyden ja kulmat

Ohjelmisto tekee sitten seuraavaa:

• Käyttää Vaiheessa 1 mitattua etäisyyttä
• Käyttää Vaiheessa 2 mitattua kulmaa
• Yhdistää ne matemaattisesti yhdeksi 3D-koordinaatiksi

Tämä yhdistetty piste tallennetaan luotettavana kulmamittauksena.

Parhaat käytännöt "kulmamittauksen" käytössä

1. Mittaa mahdollisimman lähellä kulmaa (vähentää etäisyyden siirtymävirhettä)
2. Varmista puhdas, tasainen pinta (vältä lohkeilleita reunoja, saumoja tai karkeaa betonia)
3. Tarkenna tähtäys hyvin huolellisesti kulmaan (kulmavirheet vaikuttavat suoraan sijaintiin)
4. Pidä kohtuulliset etäisyydet (pidemmät etäisyydet vahvistavat kulmavirheitä)
5. Ymmärrä, että kyseessä on laskettu piste (erittäin hyödyllinen, mutta ei mittaustarkkuudeltaan mittauskontrollin tasoa)

Tarkkuus ja rehelliset rajoitukset

Kulmamittaus sisältää pienen likiarvon, koska etäisyys mitataan lähellä kulmaa eikä suoraan kulmassa. Lisäksi laser osuu yleensä seinään hieman vinosti, ei täydellisesti kohtisuoraan.

Tarkkuus pysyy luotettavana, koska:

• Kulmasta mitattu etäisyys on hyvin pieni
• Kulmatarkkuus on erittäin korkea
• Tuloksena olevat koordinaattivirheet ovat yleensä hyvin pieniä rakennuskäyttöön
• Virheet ovat ennakoitavissa ja paljon pienempiä kuin suoraan reunan mittaamisessa

Kun parhaat käytännöt otetaan huomioon, sijaintitarkkuus on rakennustason ja verrattavissa siihen, mitä käyttäjät jo hyväksyvät pisteiden asettelussa prismatikun avulla.

Milloin käyttää (ja milloin ei käyttää) kulmamittausta

Suositellut käyttötapaukset

• Yleinen rakennuksen mittaus
• Karkeat rakennuksen ääriviivat
• Yleisten mittojen tarkistus
• Vaikeasti saavutettavat tai vaikeasti mitattavat kulmat
• Kentän tuottavuus, kun nopeus on tärkeämpää kuin äärimmäinen tarkkuus

Vältä kulmamittauksen käyttöä seuraavissa tapauksissa:

• Tarkat jälkiasennusmittaukset
• Tiukat toleranssitarkistukset (millimetriluokan vaatimukset)
• Lailliset tai kiinteistörekisterimittaukset
• Vinot, kaarevat tai epäsäännölliset geometriset muodot

Näissä tapauksissa saatetaan tarvita tarkempia menetelmiä (kuten prismapohjainen kohdistus tai skannausmittaukset).
