Kuinka suorittaa kenttäkalibrointi PLT 300:lla

Huomautus - lisätietoja kenttäkalibroinnin tarkoituksesta löydät tästä artikkelista.

PLT 300 - Valmistelut

Kenttäkalibroinnin suorittamiseksi seuraavat välineet on valmisteltava:

POA 31 -kalibrointilevy: Tämä kalibrointilevy on suunniteltu käytettäväksi vain PLT 300 -kenttäkalibrointiprosessissa.

Etäisyys ja kulma: POA 31 -kalibrointilevyn on oltava 45–52 metrin päässä pään yksiköstä. Lisäksi pidä kaukoputki mahdollisimman vaakasuorassa, kun tähdät levyyn. Suositeltu kaukoputken suuntaus on 85°–95° välillä.

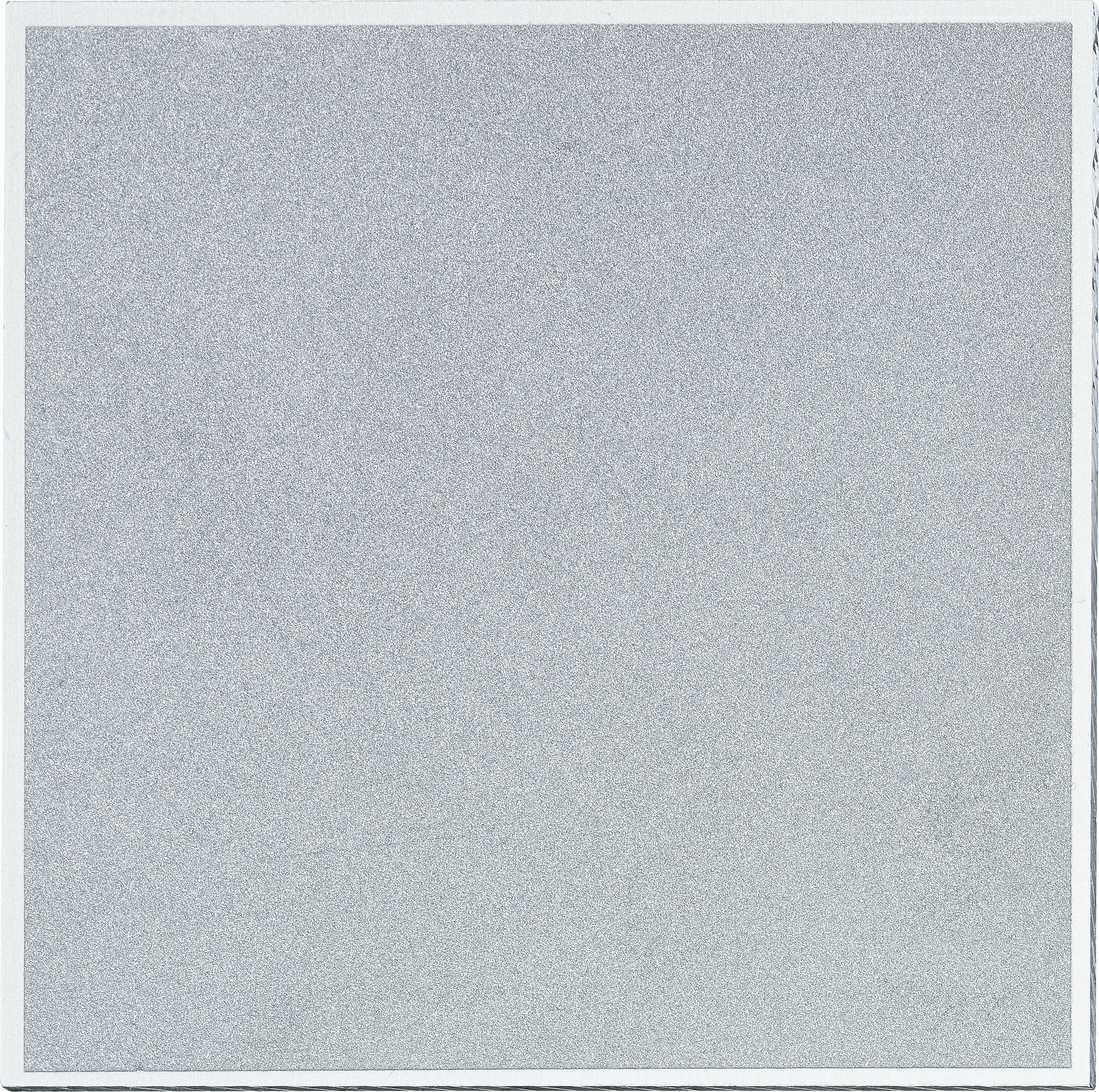

Kalibrointilevyn suuntaus: Varmista, että kalibrointilevyn merkkaamaton puoli, jossa on tummanharmaa neliö, on työkalua kohti.
Varmista työkalun vakaus: Varmista, että työkalu on sijoitettu vakaaseen paikkaan eikä siihen vaikuta tärinä tai liike. Katso tästä artikkelista parhaat käytännöt.

PLT 300 - Kuinka kenttäkalibrointi toimii

Kenttäkalibrointi on käynnistettävä manuaalisesti.

PLT 300 suorittaa automaattisen kallistuksen kalibroinnin tason ylläpitämiseksi, mutta kenttäkalibrointi on silti tärkeää suorittaa säännöllisesti työpäivän aikana. Tämä varmistaa oikean kohdistuksen seuraavien välillä:

EDM-laser
prisman seuranta
optinen kaukoputken polku

Kenttäkalibrointi on prosessi, joka pitää kaikki järjestelmät kohdistettuina ja keskitettyinä.

Kun valmistelut on tehty, muita manuaalisia toimia ei tarvita. Työkalu suorittaa kalibroinnin automaattisesti.

Vaihe 1: Avaa sovellus

Etsi kalibrointi-ikoni tabletista ja valitse se aloittaaksesi prosessin:

Työkalu ilmoittaa, että automaattinen lukituskalibrointi on käynnissä. Tämä tarkoittaa, että järjestelmä lukittuu POA 31 -kalibrointilevyyn eikä etsi prismaa tai muuta kohdetta.

Tärkeä huomautus: Jos POA 31 -kalibrointilevy on vahingoittunut tai kulunut kalibrointipinnalta, vaihda se.
Tarkka kalibrointi edellyttää levyn oikeaa lukemista.

Käytä kameraa kalibrointilevyn tarkkaan tähystämiseen ja paina vihreää valintamerkkiä aloittaaksesi (

Vaihe 2: Odota kalibroinnin valmistumista

Pidä etäisyyttä työkalusta ja varmista, että kalibrointilevylle on esteetön näkyvyys.

Kalibroinnin aikana laser liikkuu levyn poikki pystysuunnassa ja vaakasuunnassa. Tämä prosessi suoritetaan kaukoputken molemmissa asennoissa (teknisesti kutsuttu "face 1" ja "face 2").

Tämä mahdollistaa järjestelmän:

täyden kulmakohdistuksen arvioinnin
EDM:n ja prisman seurannan kohdistamisen optiseen polkuun

Vaihe 3: Tarkastele arvojasi

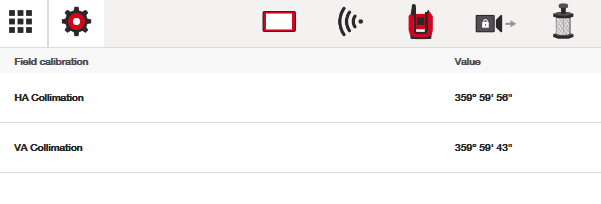

Kalibroinnin suorittamisen jälkeen PLT 300 näyttää HA- ja VA-kollimaatioarvot.

HA kuvaa kohdistusta vaakasuunnassa vasemmalta oikealle
VA kuvaa kohdistusta pystysuunnassa ylhäältä alas

Nämä arvot osoittavat hyvin pieniä kulmaeroja sisäisten mittausjärjestelmien, kuten laserin, prisman seurannan ja optisen polun välillä.

Arvojen ymmärtäminen

On tärkeää ymmärtää: nämä arvot eivät ole virheitä; ne ovat mittauksia. Mikään mekaaninen tai optinen järjestelmä ei pysy täydellisesti kohdistettuna koko ajan. Vaikka olosuhteet olisivat ihanteelliset, aina esiintyy:

hyvin pieniä valmistustoleransseja
pieniä vaihteluita asennuksen aikana
vähäisiä ympäristövaikutuksia, kuten tärinää tai valaistusta

PLT 300 tunnistaa nämä pienet erot, mittaa ne huolellisesti ja korjaa ne automaattisesti. Teknillisesti kalibroinnin aikana järjestelmä:

Vertaa kuinka kukin sisäinen järjestelmä havaitsee saman viitepisteen
Lasket pienen eron näiden havaintojen välillä
Soveltaa korjausta, jotta kaikki järjestelmät ovat jälleen kohdistettuja

PLT 300:n kalibroinnin lopussa näkyvä arvo on yksinkertaisesti sovellettu korjaus, joka osoittaa, että kalibrointi onnistui.

Tulosten tulkinta

Arvo, joka on lähellä 0 tai 360 astetta, tarkoittaa:

järjestelmä havaitsi vain hyvin pienen poikkeaman
järjestelmä korjasi tämän poikkeaman
järjestelmä on nyt oikein kohdistettu

Astetta/Minuuttia/Sekuntia:

Yllä olevassa kuvakaappauksessa näet arvot asteina (°), minuutteina (') ja sekunteina ("), jotka edustavat vaakakulman (HA) ja pystykulman (VA) kulmakorjauksia. HA:lle korjaus on 4" kulmassa (≈ 0,0011°). Nämä ovat pieniä korjauksia, joita työkalu tekee suunnitelluissa toleransseissaan.

Mitä tehdä, jos kalibrointi epäonnistuu?

Kalibrointi voi epäonnistua, mutta tämä johtuu yleensä vakaus- tai asennusolosuhteista eikä laitteiston sisäisistä ongelmista.

Yleisiä syitä ovat:

työkalun liike
tärinä
epävakaa asennus
virheellinen tasaus

Katso liittyvistä artikkeleista ohjeita vakauden ja asennuksen parantamiseen: tärinän vaimennus ja työkalun virheiden apu.

Jos kaikki asennusolosuhteet on tarkistettu eikä kalibrointi vieläkään onnistu, ota yhteyttä Hilti-tukeen.
