Kameranäkymän käyttäminen

  • Päivitetty

Yleiskatsaus

HCL:n kameranäkymä tarjoaa PLT:stä reaaliaikaisen visuaalisen näkymän tarkkaa paikannusta, kohdistusta, tarkastusta ja vahvistamista varten.

Sekä PLT 300 että PLT 400 käyttävät samaa kameranäkymän peruskonseptia, mutta PLT 400 sisältää lisämääritys- ja peittokuva-asetuksia edistyneempiä käyttötapauksia varten.

Avaa kameranäkymä avaamalla View CAD -sovellus ja napsauttamalla näytön yläreunassa olevaa kamerakuvaketta.



Esimerkki kamerakuvakkeesta: jos siinä näkyy lukkosymboli, laite on lukittu kohteeseen

PLT 300:n kameranäkymän esittely

PLT 400:n kameranäkymän esittely

PLT 300:n kameranäkymä

Käyttöliittymän tärkeimmät osat (PLT 300)

Koko näytön kokoinen reaaliaikainen kamerakuva, jonka oikealla puolella on zoomauksen säätöliukusäädin

Näytön yläreunassa voit valita prismatyypin tai kohdetyypin sekä tarvittaessa lasermittauksen

Keskellä oleva tähtäin osoittaa nykyisen kohdepisteen. Kun Smart Target on käytössä, liike- tai panorointiosoitin näyttää suunnan, johon säätöä on tehtävä. Katso tästä artikkelista, mistä smart target -asetus otetaan käyttöön.



Vasemmassa alakulmassa oleva kuvake muuttaa tähtäimen liiketapaa ja lisää painikkeet pienille suuntaussäädöille

Oikeassa yläkulmassa oleva kuvake etsii kohdetta kameranäkymästä ja lukittuu prismaan tai kohteeseen

Keskellä oikealla oleva lukkokuvake lukitsee PLT:n nykyisen näkymän

Oikeassa alakulmassa oleva vihreä valintamerkki vahvistaa PLT:n valitun kameran sijainnin



Kameranäkymässä ollessasi voit avata piirustuksen CAD-näkymän napsauttamalla vasemmassa yläkulmassa olevaa karttakuvaketta

Napsauttamalla sitten vasemmassa yläkulmassa olevaa kamerakuvaketta palaat kameranäkymään

Kun GPS on käytössä, vasemmassa alakulmassa olevan "etsi minut" -kuvakkeen avulla PLT voi etsiä tabletin sallitun kulman alueelta. Lisätietoja on tässä artikkelissa

PLT 400:n kameranäkymä

PLT 400:n kameranäkymä perustuu PLT 300:n toimintoihin ja lisää kameran määritykset sekä peittokuvien mukauttamisen monimutkaisempia tarkastus-, kohdistus- ja ohjaustilanteita varten

Käyttöliittymän tärkeimmät osat (PLT 400)

Koko näytön kokoinen reaaliaikainen kamerakuva, jonka oikealla puolella on zoomauksen säätöliukusäädin

Zoomausliukusäätimen yläreunassa oleva kuvake zoomaa kameraa lähemmäksi, keskittää kohteen ja tekee siitä selkeästi näkyvän

Zoomausliukusäätimen alareunassa oleva kuvake loitontaa kameranäkymää

Näytön yläreunassa voit valita prismatyypin tai kohdetyypin sekä tarvittaessa lasermittauksen

Keskellä oleva tähtäin osoittaa nykyisen kohdepisteen. Kun Smart Target on käytössä, liike- tai panorointiosoitin näyttää suunnan, johon säätöä on tehtävä. Katso tästä artikkelista, mistä smart target -asetus otetaan käyttöön.



Vasemmassa alakulmassa oleva kuvake muuttaa tähtäimen liiketapaa ja lisää painikkeet pienille suuntaussäädöille

Oikeassa yläkulmassa oleva kuvake etsii kohdetta kameranäkymästä ja lukittuu prismaan tai kohteeseen

Oikeassa alakulmassa oleva vihreä valintamerkki vahvistaa PLT:n valitun kameran sijainnin

PLT 400:n kameranäkymä sisältää erillisen kameran asetusruudun näytön oikealla puolella.

Kirkkausliukusäätimellä säädetään kameran valotusta, jolloin kuvasta tehdään vaaleampi tai tummempi

Kun tarkkuusasetukseksi valitaan High, reaaliaikaisen kamerakuvan laatu paranee

Automaattinen lukitus voidaan ottaa käyttöön tai poistaa käytöstä oikealla puolella

Katso oikealla puolella olevan välilehden peittokuva-asetukset tästä artikkelista, joka käsittelee näytön ja näkymän asetuksia
Zoomaustaso näkyy näytön alareunassa



Kameranäkymässä voit siirtyä piirustuksen CAD-näkymään napsauttamalla vasemmassa yläkulmassa olevaa karttakuvaketta
CAD-näkymän asetuksissa voit palata kameranäkymään napsauttamalla vasemmassa yläkulmassa olevaa kamerakuvaketta

Kun GPS on käytössä, vasemmassa alakulmassa olevan "etsi minut" -kuvakkeen avulla PLT voi etsiä tabletin sallitun kulman alueelta. Lisätietoja on tässä artikkelissa

PLT 400:n lisäominaisuudet

PLT 400 mahdollistaa kameranäkymän pitämisen avoinna, kun laite lukittuu kohteisiin
Kun CAD-näkymässä valitaan sovellus, oikeaan alakulmaan ilmestyy kamerakuvake. Sen napsauttaminen avaa samaan kulmaan pienemmän kameranäkymän
Pienempi kameranäkymä näkyy näytön oikeassa alakulmassa

Pienen kameranäkymän nuolia napsauttamalla kameranäkymä pienennetään

Oikeassa yläkulmassa oleva kuvake etsii kohdetta kameranäkymästä ja lukittuu prismaan tai kohteeseen

Kameranäkymän oikeassa alakulmassa oleva kuvake loitontaa näkymää ja etsii mahdollisia kohteita

Tyypillinen työnkulku (PLT 300 ja PLT 400)

  1. Avaa kameranäkymä
  2. Valitse prismakohteen tyyppi tai laser
  3. Sijoita PLT 300 niin, että prisma tai kohde näkyy kameranäkymässä
  4. Kohdista kohde keskellä olevan tähtäimen avulla
  5. Säädä zoomausta tarvittaessa näkyvyyden parantamiseksi
  6. Napsauta näytön oikeassa yläkulmassa olevaa lukkokuvaketta
  7. Odota, että työkalu lukittuu prismaan tai kohteeseen. Tästä ilmoittaa kamerakuvake, jossa on lukkosymboli

Parhaat käytännöt ja ohjeita kuvanlaatuun

  • Puhdista kameran linssi säännöllisesti parhaan kuvanlaadun varmistamiseksi.
  • Säädä PLT 400:n kirkkautta ja tarkkuutta valaistusolosuhteiden mukaan.
  • Käytä PLT 400:n peittokuvia vain tarvittaessa visuaalisen sekavuuden välttämiseksi.
  • Parannettu Wi-Fi-signaali voi auttaa kuvan selkeydessä. Katso tästä artikkelista ohjeita Wi-Fi-ongelmien vianmääritykseen.
  • Kun teet manuaalisia mittauksia, hyödynnä kaikkia työkaluja tarkan laserin sijainnin varmistamiseksi: ohjaussauvaa, tarkkuutta, kirkkautta jne.
  • Kun laite lukittuu prismoihin tai kohteisiin, kamerakuva toimii vain ohjeena. Työkalun optinen kaukoputki pystyy edelleen lukittumaan kohteisiin riippumatta kamerakuvan laadusta lukitushetkellä.

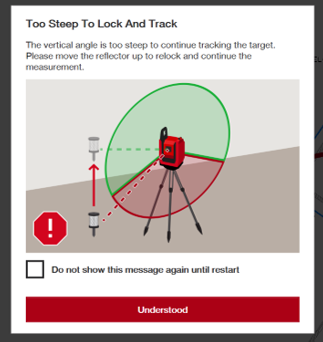

”Liian jyrkkä” -varoitus prisman seurannassa

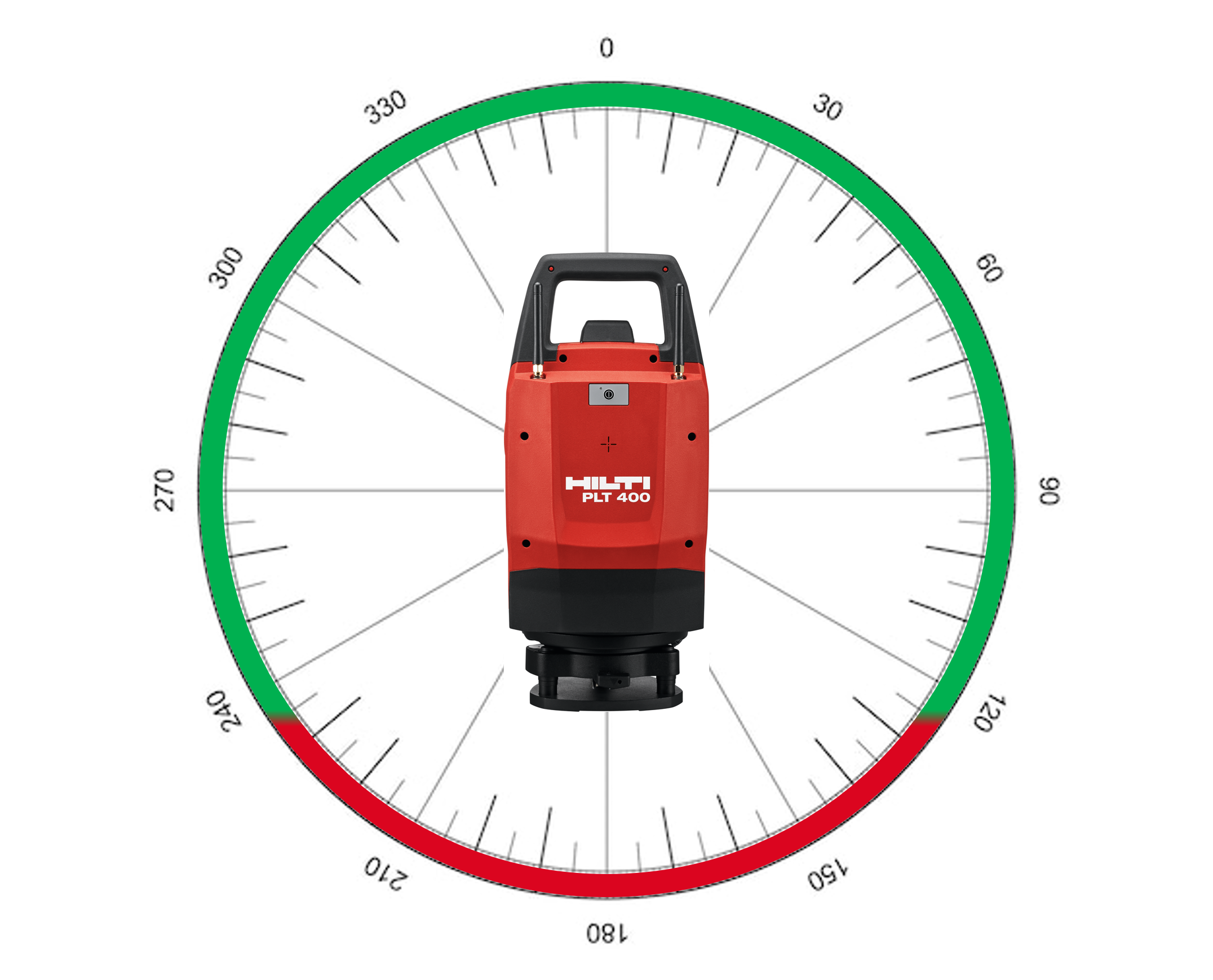

Liian jyrkkä -varoitus tulee näkyviin, kun takymetrin ja seurattavan prisman välinen pystykulma ylittää tuetun seuranta-alueen (125–235°). Tällöin takymetri saattaa menettää prisman, ja seurannan suorituskyky voi heikentyä.

Voit ratkaista tämän varoituksen säätämällä joko prisman tai takymetrin korkeutta niin, että prisma palautuu tuetulle seuranta-alueelle. Kun kulma pienenee, prisman normaali seuranta voi jatkua.
